Обзор и тестирование жесткого диска WD Black2 (WD1001X06XDTL) (страница 2)
реклама

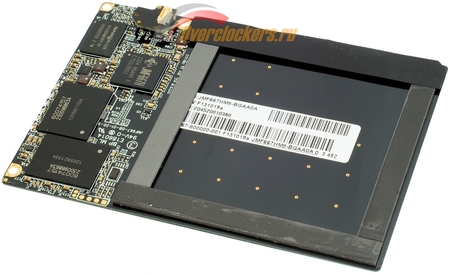

Судя по наклейке, перед нами серийно производимый твердотельный накопитель. Благодаря ей можно выяснить версию микропрограммы, зашитой в устройство, и наименование контроллера.
Впрочем, такая возможность есть и без этого. Перед нами приобретающий в последнее время все большую популярность микроконтроллер JMicron JMF667H. Он обладает весьма хорошими эксплуатационными характеристиками, особенно касаемо работы с мелкоблочной нагрузкой (в составе обычных SSD на подобном типе нагрузки JMF667H может соревноваться даже с таким флагманом, как Samsung 840 Pro). В качестве буферной памяти контроллера используется микросхема DDR3 производства Nanya объемом 128 Мбайт.
Маркировка микросхем NAND-памяти мне незнакома, но ее уже доводилось наблюдать на целом ряде различных SSD, (например, ADATA Premier Pro SP600 128 Гбайт). Под подобной маркировкой, как правило, скрывается память Micron. В пользу этой версии говорит и та скупая информация, что приводится самой Western Digital: «WD Black2 features innovative 20nm NAND flash processes with remarkable power efficiency that are poised to redefine what is possible in the storage industry». 20 нм флеш-память производят пока что только Intel и Micron. А заявленные скоростные характеристики записи (до 140 Мбайт/с) соответствуют платформе на базе 20 нм кристаллов MLC NAND объемом 128 Гбит. Массовым производством таковых пока что владеет только Micron.
реклама

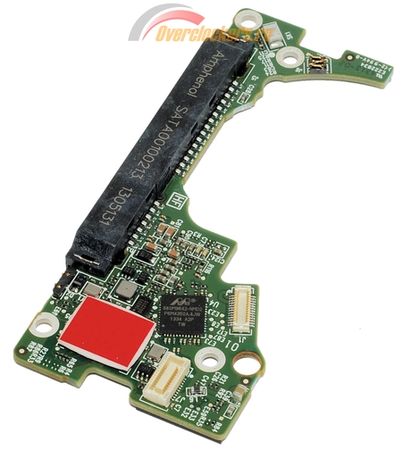

Теперь рассмотрим остальную аппаратную начинку, которая умещается на заметно более компактной плате. С тыльной стороны платы, которая повернута к несущей части накопителя, расположился контроллер Marvell 88SM9642-NMD2.
Именно он обеспечивает роль микросхемы-сплиттера, объединяющей на одном SATA-интерфейсе HDD- и SSD-части WD Black2. Этот контроллер работает прозрачно для команд интерфейса, поэтому не возникает проблем ни с выполнением Secure Erase, ни с TRIM. А это значит, что функционировать SSD-часть будет корректно.
Другое дело, что Marvell 88SM9642-NMD2 не совсем хорошо работает с отображением SMART и лично для меня осталось непонятно, откуда берутся значения параметров, отображаемые в диагностических программах. Возможно, они относятся именно к HDD-части накопителя, поскольку, как можно видеть, в SSD-части используется микропрограмма версии F131019a (которая, кстати, обособленная и к HDD-части не относится), тогда как диагностические программы сообщают о версии 01.01A01.
Заметим, что может попадаться не только Marvell 88SM9642-NMD2, но и Marvell 88I9446-BRL2. Впрочем, для конечного пользователя особой разницы нет.
Под термоинтерфейсом красного цвета скрыта микросхема буферной памяти контроллера диска, с другой стороны платы еще одна такая же под наклейкой, общий объем микросхем составляет 16 Мбайт. Микросхема Winbond 25Q16CLV1G хранит микропрограмму контроллера (еще раз подчеркнем, что она обособленная и к SSD-части не относится – там своя микропрограмма).
А микросхема WD REDFIN – собственно, сам микроконтроллер HDD-части героя обзора.
реклама

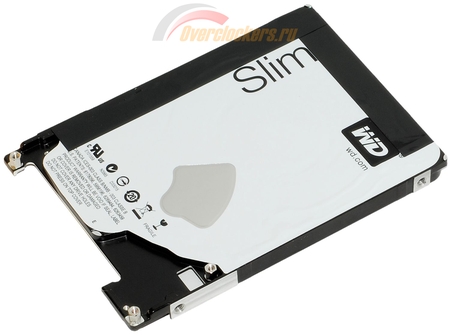

Несущей конструкцией накопителя является герметичная банка (которую точно разбирать не стоит).
Толщина корпуса банки – 7 мм. Внутри скрываются два «блина» объемом 500 Гбайт каждый, со скоростью 5400 оборотов в минуту – совершенно стандартная начинка.
Первое знакомство
Очень неприятным ограничением будет система, по которой работает рассматриваемый WD Black2: он очень зависим от программной части. Сразу после подключения доступна лишь SSD-часть накопителя:
Для доступа к ней нет нужды устанавливать какие-либо драйвера. Также можно устанавливать операционную систему и пользоваться устройством как обычным SSD.
А вот с Linux ситуация обстоит немного интереснее: иногда определяется и HDD-часть.
Но определяется не всегда, так что эксплуатировать ее будет несколько затруднительно, а вот проблем с SSD-частью не наблюдается. В том числе, можно устанавливать и операционную систему.
Фактически перед нами полу-программное решение, для корректной работы которого необходимым условием является наличие на компьютере установленной операционной системы семейства Windows (Vista, 7, 8, 8.1 как 32-, так и 64-битных версий, а также допустима эксплуатация 32-битной версии Windows XP) и специальной программы-драйвера.
Для активации доступа к HDD-части накопителя нужно загрузить с сайта WD и установить специальную бесплатную программу WD Black2 Dual Drive. Она обладает многоязыковым интерфейсом, сам процесс взаимодействия незатейлив: от пользователя требуется лишь выбрать наиболее удобный для себя язык, потом нажать «установить» и затем все время нажимать «далее» и «приступить».
В дальнейшем программа никак не выдает свое присутствие в системе: в меню «Пуск» не появляется каких-либо значков и программных групп, ничего не «болтается» в автозагрузке. Программу можно лишь удалить через «Установку и удаление программ», при этом присутствует «защита от дурака»:
реклама
Пока пользователь не очистит раздел и самостоятельно не удалит раздел через системную консоль «Управление дисками и разделами» (diskmgmt.msc), программа не позволит удаление.
Надо отметить, что Windows тоже не избавлена от удовольствия помучать пользователя:
В этой среде накопитель тоже может иногда определиться как устройство объемом 1120 (1043) Гбайт.

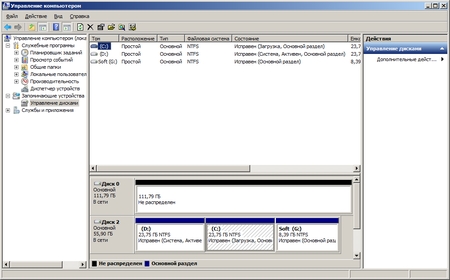

Но, как правило, все же определение происходит корректно:

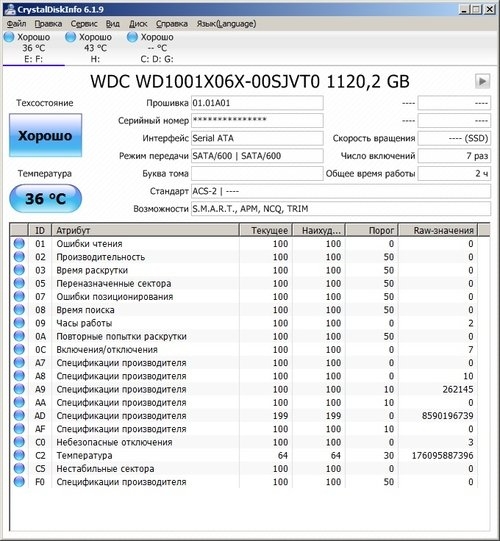

Непонятно, к чему относятся показатели SMART, во всяком случае, версия микропрограммы точно не относится к SSD-части. Мониторинг температуры рабочий и, судя по всему, отображается общая температура устройства.
Команда TRIM, в том числе, при установленной программе WD Black2 Dual Drive доходит до SSD-части накопителя:
Приступим к практическому тестированию.
