Вот система уже собрана, кнопка Power нажата и на экране появляется заставка.

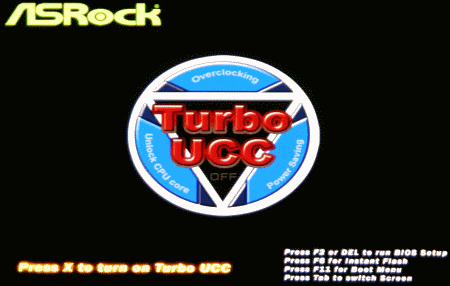

Она сообщает нам о том, что для активации функции UCC необходимо нажать кнопку «Х». Кроме этого, в правом нижнем углу отображается список «горячих» клавиш для выбора того или иного режима. Мы нажимаем Del или F2, чтобы попасть в меню настроек BIOS.

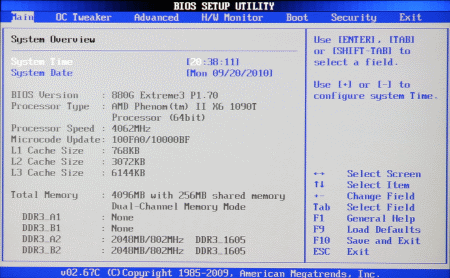

Сразу же попадаем на страницу Main и отмечаем, что структура полностью идентична с платой ASRock 890GX Extreme3, а дизайн меню напоминает оный у большинства плат производства ASRock и ASUS. Это и неудивительно, ведь все версии BIOS на них основаны на коде AMI. Характерной особенностью его структуры служит полоска-бар основного меню сверху. Его пункты образуют своего рода закладки страниц.

Итак, на странице Main можно произвести установки времени и даты, а также посмотреть информацию о компонентах системы. Следующей вкладкой основного меню-бара идёт OC Tweaker. Именно здесь и производятся основные настройки частот и напряжений, а попросту говоря - творится оверклокинг.

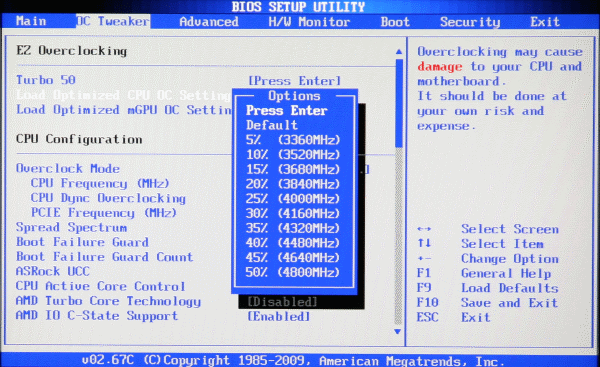

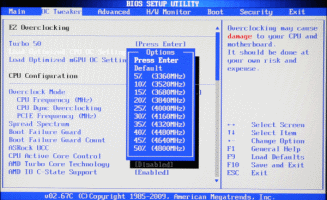

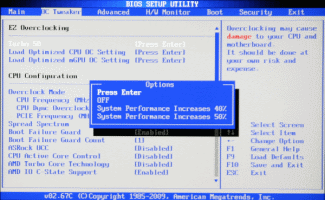

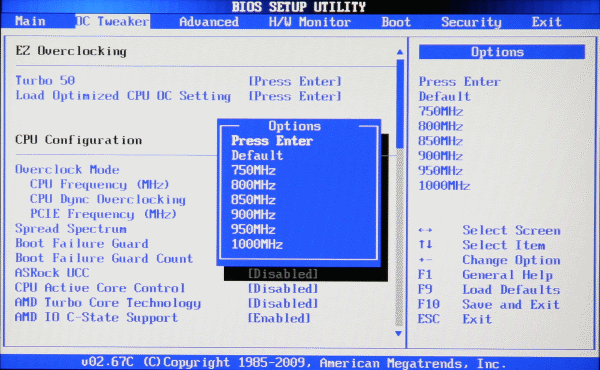

Огромное меню, но зато здесь собрано всё и даже есть переходы на отдельные страницы, но обо всём по порядку. Сверху, особняком, расположились три пункта, объединённых в раздел EZ Overclocking. Говоря русским языком, эти пункты предназначены для автоматического разгона. Сказано это громко, на самом деле можно просто выбрать настройки из предустановленных значений.

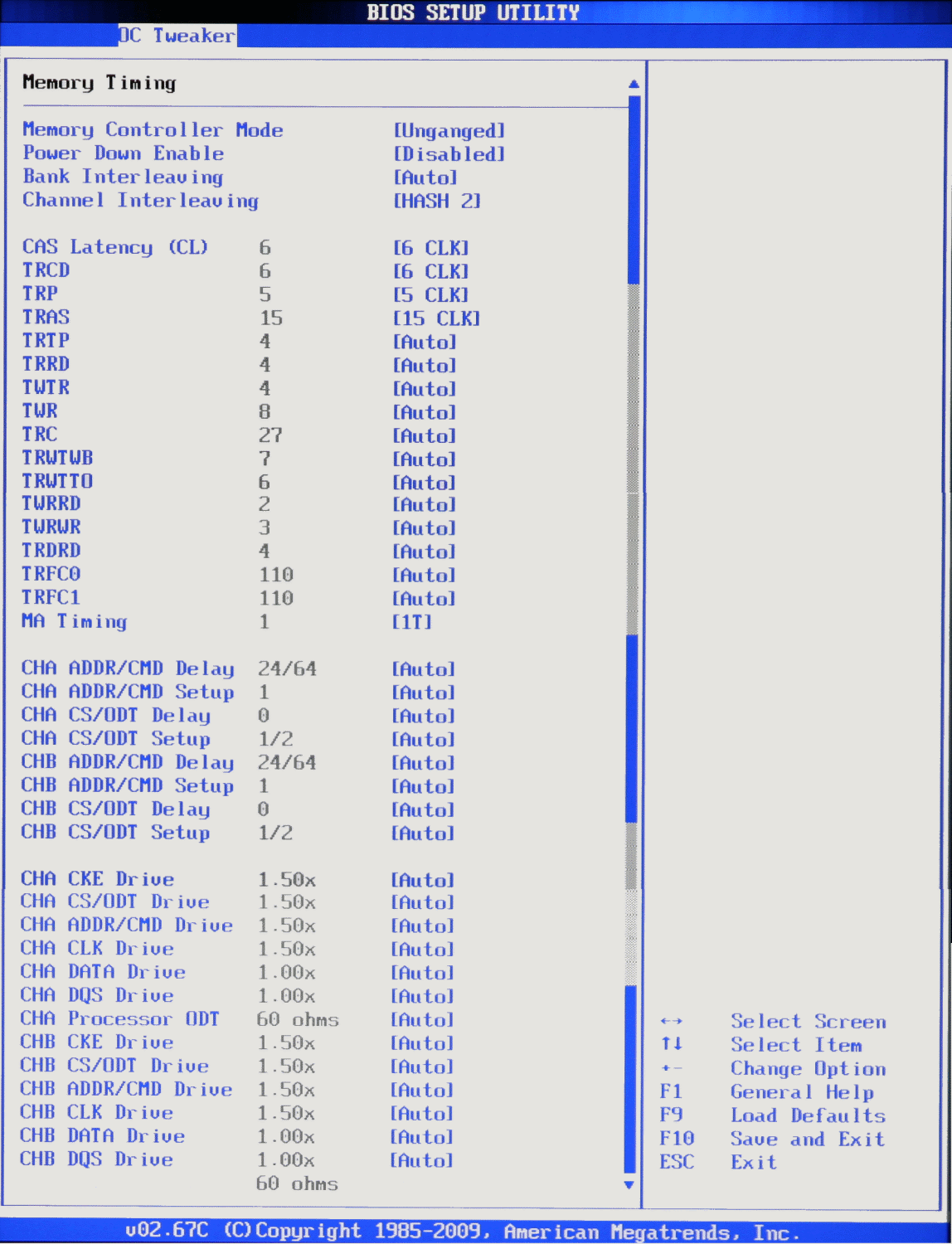

Дальше идёт раздел, состоящий из пунктов настройки процессора. Прежде всего, это частоты, коэффициенты и напряжения. Также включение разблокировки – ASRock UCC, управление энергосберегающими режимами и настройка технологии Turbo Core. Следом идёт раздел, посвящённый настройкам памяти. Здесь устанавливаются делители и напряжение. Для более тонкой настройки таймингов есть ссылка – Memory Timing. Она отправляет нас на страницу, где и осуществляется их установка.

Как видно, пунктов очень много. Возвращаемся обратно и продолжаем изучение страницы OC Tweaker. Ниже идёт раздел Chipset settings, где производятся настройки интегрированного видеоядра. Также устанавливаются некоторые напряжения на компонентах. Изменения всех значений происходят в следующих диапазонах:

• CPU Voltage (от 0.6000 до 2.0000 В с шагом 0.0125 В);
• NB Voltage (от 0.6000 до 2.0000 В с шагом 0.0125 В);
• DRAM Voltage (от 0.987 до 1.547 В с шагом 0.07 В и от 1.561 до 1.995 В с шагом 0.014 В);
• HT Voltage (от 1.2 до 1.820 В с шагом 0.010 В);
• mGPU Voltage (от 1.108 до 1.794 В с шагом 0.0125 В);
• SB Voltage (от 1.10 до 1.40 В с шагом 0.1 В);
• SidePort Voltage (от 1.50 до 1.80 В с шагом 0.1 В);
• CPU VDDA Voltage (2.56 В, 2.7 В);
• PCI-E VDDA Voltage (1.81 В, 1.92 В).

Кратко резюмируя выше приведённый список, можно отметить широкий спектр регулировок, что немаловажно для хорошего разгона. Чуть ниже идут три строки, в которых можно сохранить соответствующее количество профилей.

Следующая вкладка основного меню называется Advanced. Эта страница целиком состоит из пунктов, представляющих собой ссылки.

Исключением, пожалуй, является последний – ASRock Instant Flash, но он расположен в отдельном абзаце BIOS Update Utility. Этот пункт активирует фирменную утилиту с одноимённым названием для прошивки BIOS. Сверху же самой первой - ссылка на CPU Configuration. Выбрав её, мы попадаем на страницу с таким же названием.

Здесь производятся настройки энергосберегающих режимов и другие установки процессора. Следом за этой ссылкой, на странице Advanced, идёт Chipset Configuration.

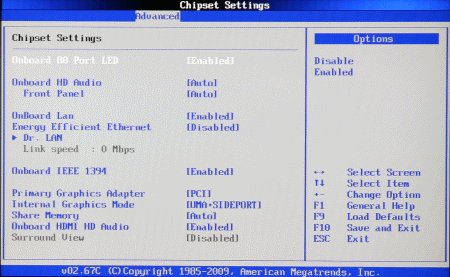

Хотя открывшаяся страница носит другое название – Chipset Settings, которое всё равно не отражает сути. Дело в том, что никаких настроек чипсета тут нет. Есть несколько пунктов в самом низу, которые регламентируют работу интегрированного видеоядра. В остальном же здесь производятся установки периферийных устройств. Следующая ссылка – ACPI Settings, которая также открывает новый экран с пунктами настроек.

Они посвящены работе одноимённого режима. И как очень часто распространено, здесь настраиваются алгоритмы пробуждения от различных внешних устройств. Затем идёт ссылка Storage Configuration.

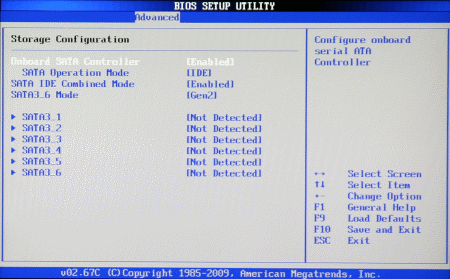

На этой странице производятся установки режимов работы накопителей. Далее идёт ссылка PCIPnP Configuration.

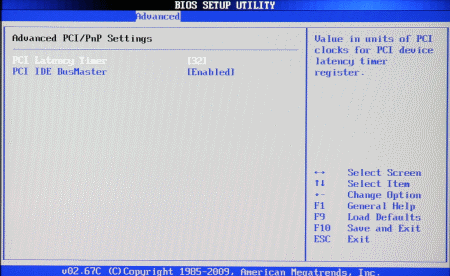

За ней спрятан ряд настроек для работы Plug & Play устройств с шиной PCI. Еще ниже - ссылка Super IO Configuration.

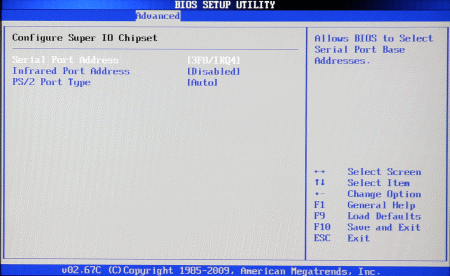

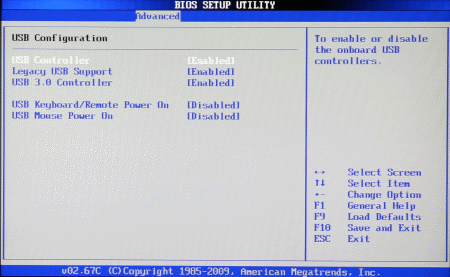

Громкое название, а настраивается всего три порта: COM, IR, PS/2. Завершает вереницу ссылок - USB Configuration.

Без лишних слов ясно, что здесь настраивается режим работы контроллеров USB. Стоило городить такой огород из кучи полупустых страниц, чтобы заблудиться в меню. Можно было просто сделать пункт с настройкой всей периферии, куда можно было включить вторую, пятую, шестую и седьмую ссылки.

Следующая вкладка основного меню носит название H/W Monitor.

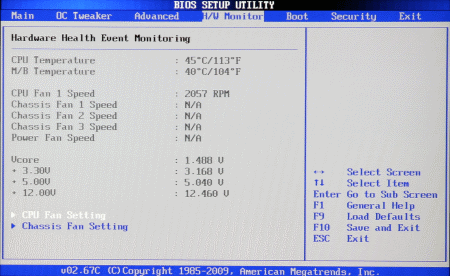

В появившемся окне отображается мониторинг системы, а в самом низу есть две ссылки на страницы настройки вентиляторов. Верхняя из них – CPU Fan Settings - перемещает нас на экран регулировки процессорного кулера.

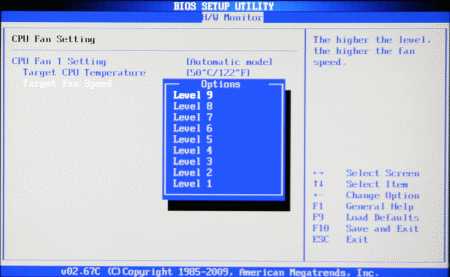

Есть ручной и автоматический режим. Есть возможность установки значения температуры, при достижении которой вентилятор работает на одном из уровней скорости, всего их девять. Нижняя ссылка отправляет на одноимённую страницу Chassis Fan Settings.

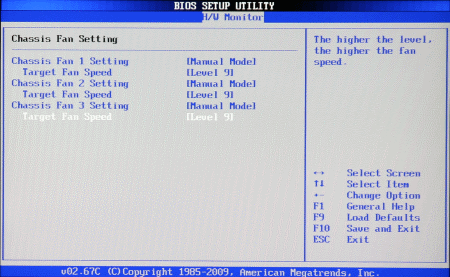

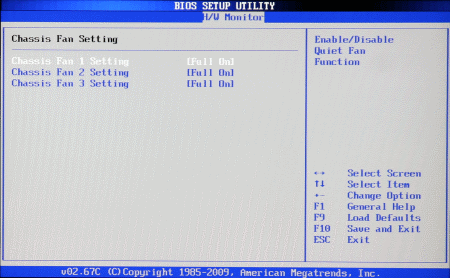

Здесь настройки попроще. Можно только выбрать одну из девяти скоростей в ручном режиме или отключить его, поставив значение Full On.

При этом вентилятор будет работать на максимальной скорости.

Следом идёт вкладка главного меню, которая называется Boot.

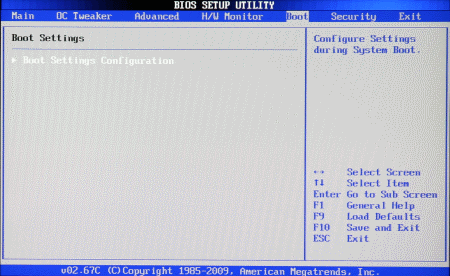

На этой странице только одна ссылка. Возникает разумный вопрос: «Зачем столько переходов?» В очередной раз разумный, убедительный ответ не находится. Эта ссылка открывает страницу с пунктами настройки загрузки.

Устанавливаемых параметров не так уж и много: включение/отключение экрана приветствия, загрузка с сетевой карты и активация кнопки Num Lock. Далее в основном меню идёт вкладка Security.

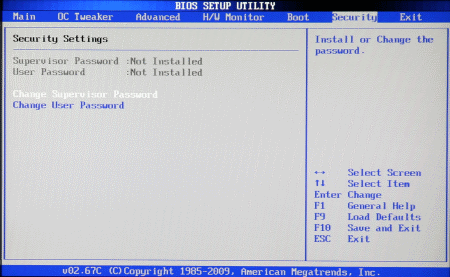

В ней производится установка и смена пароля на вход. В самом конце находится вкладка Exit.

Кроме того, что здесь можно сохранить настройки и выйти или выйти без сохранения, есть возможность загрузить несколько предустановленных режимов.

В общем, настроек много, но структура слишком запутана и сложна. Ряд пунктов можно было бы упростить. Но оставим это на совести разработчиков.

Тестовый стенд

Тестирование материнской платы ASRock 880G Extreme3 проводилось в составе следующей конфигурации:

• Процессор: AMD Phenom II X6 1090T 3200 МГц;
• Кулер: Zalman CNPS 10X Performa, Zalman ZP1225ALM, 900-2000 об/мин;
• Термоинтерфейс: Arctic Cooling MX-2;
• Материнская плата: ASRock 880G Extreme3, версия BIOS P1.70
• Память: Два модуля из комплекта Kingston 16000D3ULT1K3/6GX (3х2 ГБайт 2000 МГц DDR3 8-8-8-24 при 1.65 В);
• Жёсткий диск: Western Digital WD1002FAEX (1 Тбайт);
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ ModXStream Pro OCZ600MXSP-EU (600 Вт).

Проверка разгона

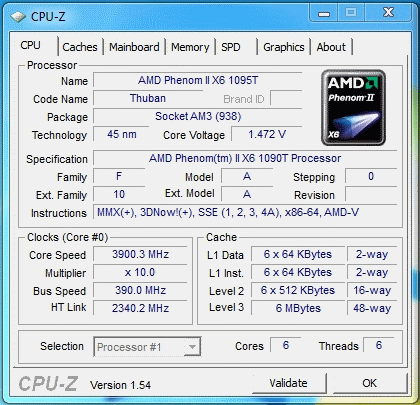

Поскольку я уже проводил тестирование ASRock 890GX Extreme3, то не рассчитывал на какие-то выдающиеся достижения. Да и сомнительно, что производитель сделает за меньшие деньги лучший продукт. Тем более, при детальном изучении выяснилось, что это вообще одно и то же. Сначала я отнёсся скептически, мол: «Возьмёт 300, ну и ладно». Каково же было моё удивление, когда частота шины при разгоне упёрлась в 390 МГц.

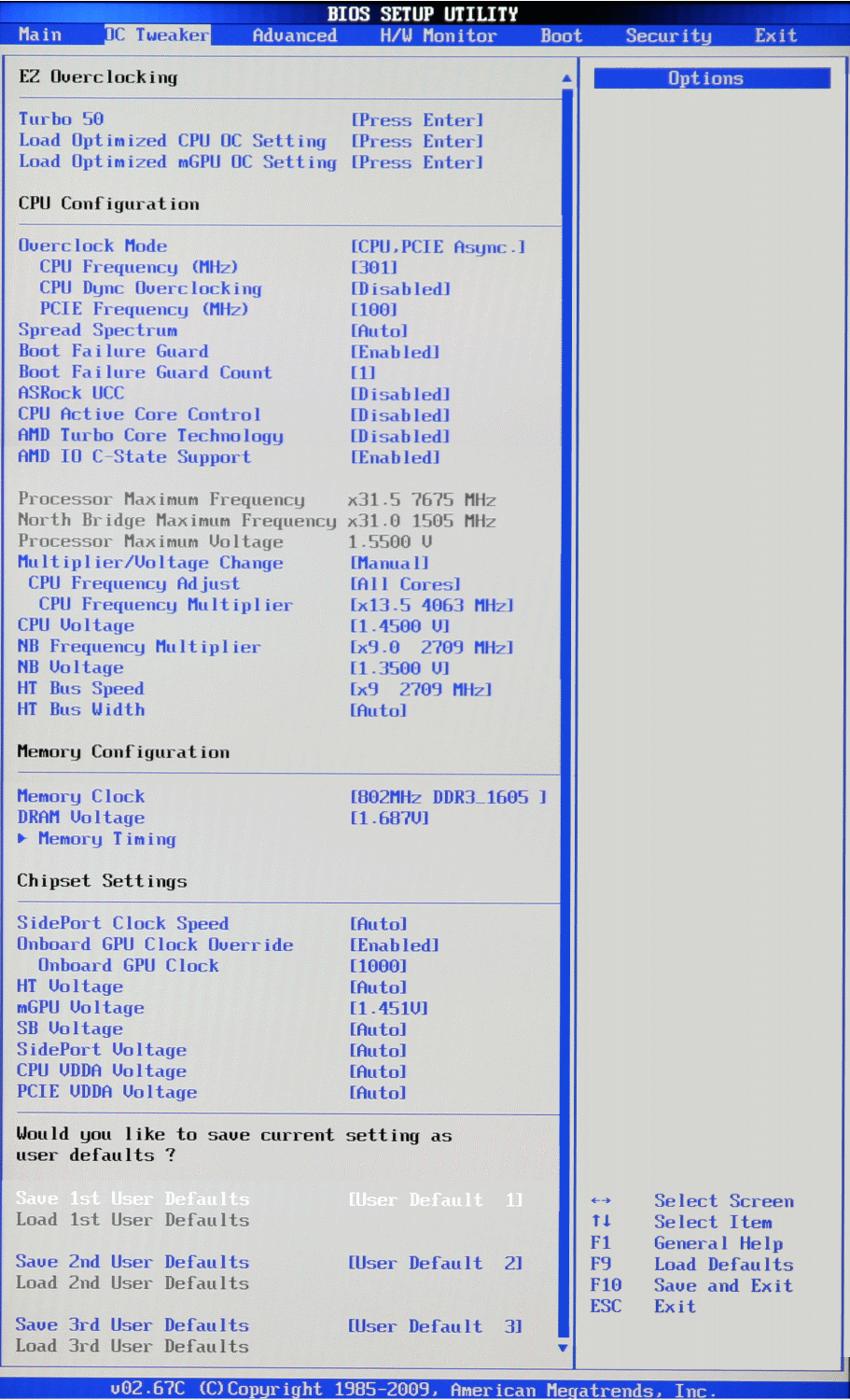

Напряжения были установлены следующим образом:

• CPU Voltage - 1.4500 В;
• NB Voltage - 1.3500 В;
• DRAM Voltage - 1.687 В;
• HT Voltage - Auto;
• mGPU Voltage - 1.451 В;
• SB Voltage - Auto;
• SidePort Voltage - Auto;
• CPU VDDA Voltage - Auto;
• PCI-E VDDA Voltage - Auto.

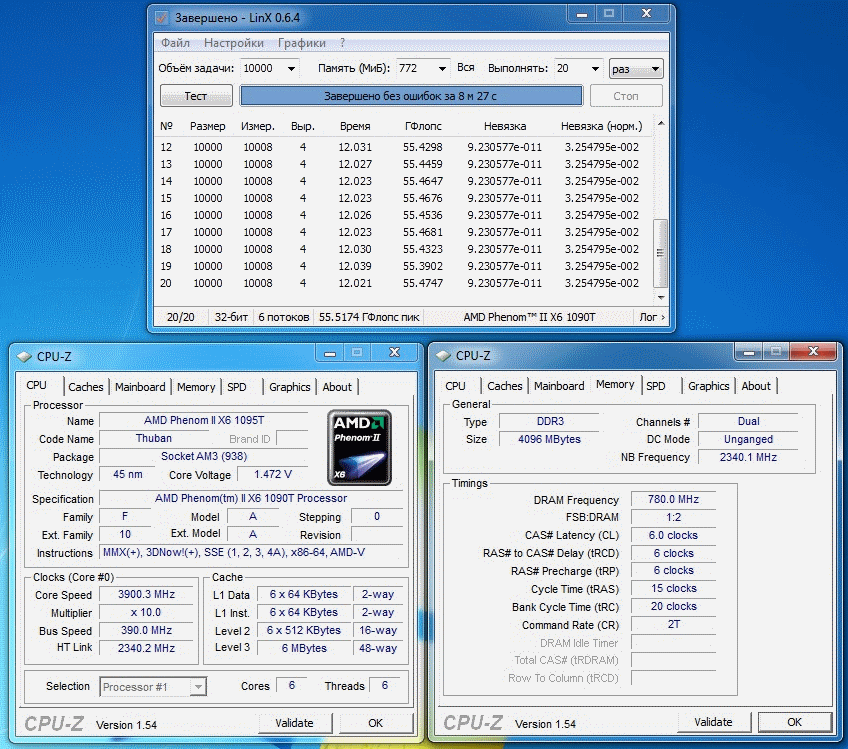

А вот как раз 300 МГц плата так и не взяла. Сказать, что я был в шоке – это ничего не сказать. 299 – пожалуйста, 301 – сколько угодно, но 300 – никак. Похоже на какую-то ошибку в BIOS. На момент тестирования это была последняя доступная версия (P1.70). Поэтому тесты проводились на частоте шины 301 МГц при тех же напряжениях.

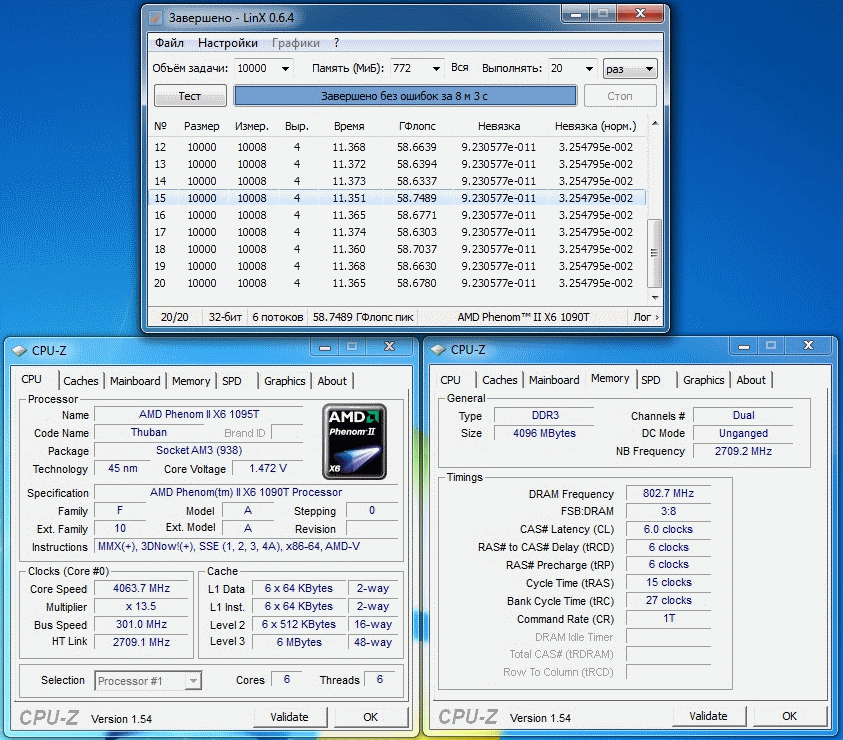

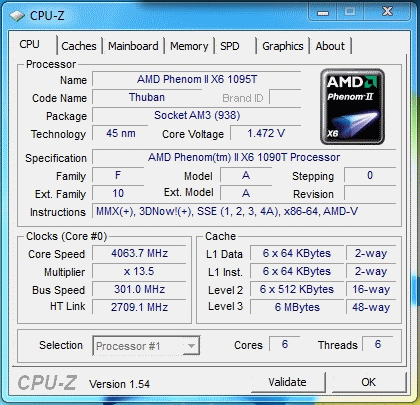

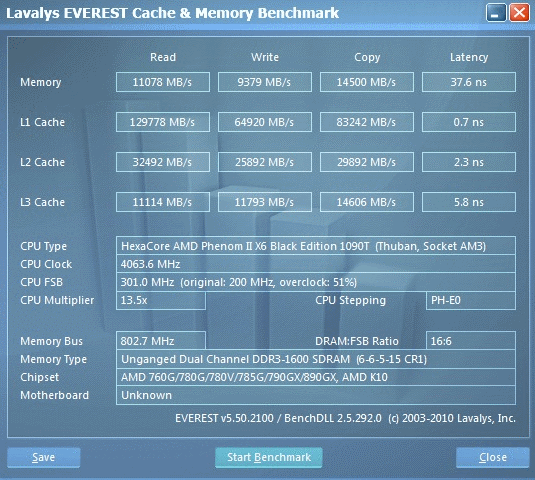

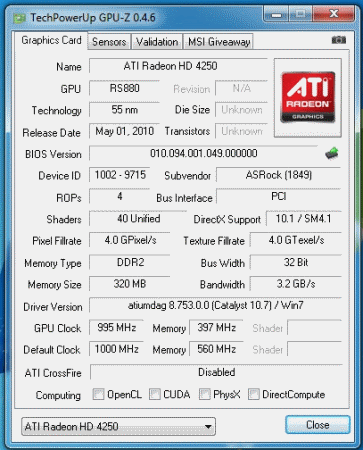

На скриншоте видно, что память функционировала на частоте DDR3 1600 c таймингами 6-6-6-15-1Т. Потом я ещё снизил их значения до 6-6-5-15-1Т.

Модули были установлены в два дальних, от процессорного разъёма, слота. Видеоядро без проблем разогналось до 1000 МГц.

Приходится признавать, что разгон оказался на редкость скучным, а результаты самыми неожиданными.
