Тестовый стенд
Мы рассмотрели с вами строение материнской платы и рассказали об основных нововведениях. Пришло время запустить материнскую плату и посмотреть, что и как она умеет в реальности :).
- Материнская плата: Gigabyte GA-790XTA-UD4 (Bios F2a);
- Процессор: AMD Athlon II x4 630, Propus 2,80 Ггц;
- Процессор: AMD Athlon II X3 435, Rana 2,90 Ггц ;
- Система охлаждения CPU: Thermaltake Big Typhoon;
- Оперативная память: 3х2 Гбайт DDR3 1600 МГц Corsair Dominator, 8-8-8-24;
- Видеокарта: Power Color Radeon HD 5870;
- Жесткий диск: SATA II 1000 Гбайт, Western Digital WD1001FALS, 7200 об/мин, 32 Мбайт;
- Привод: Sony Nec Optiarc AD-7173S;
- Блок питания: Cooler Master RS-A00-ESBA 1000 Ватт;
- Монитор: Samsung T240, 1920x1200.
BIOS

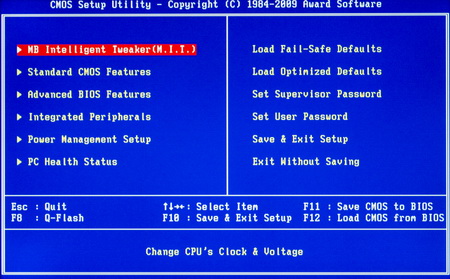

Титульная страница BIOS хорошо знакома всем обладателям материнских плат Gigabyte.
реклама
Рассмотрим каждую вкладку персонально.

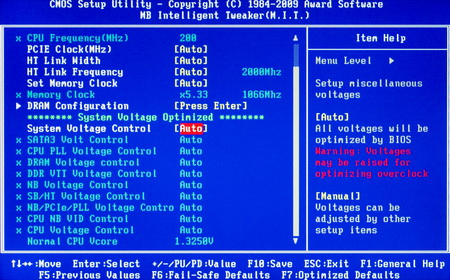

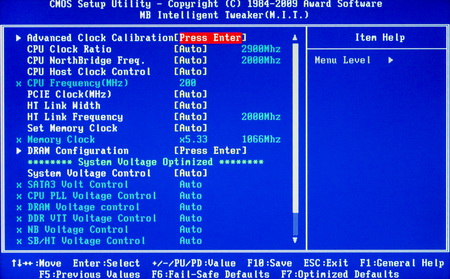

MB Intelligent Tweaker (M.I.T.)
Заглянув в неё, нам откроется возможность настройки всех основных параметров, таких как: разгон процессора посредством увеличения шины, частота HT, частоты функционирования оперативной памяти, и тонкая настройка напряжений для процессора, оперативной памяти, северного моста и пр.
- SATA3 Volt Control – 1.8-2.1 В с шагом 0.1 В
- CPU PLL Voltage Control - 2.220-3.10 В с шагом 0.02 В
- DRAM Voltage Control - 1.275-2.445 В с шагом 0.015 В
- DRAM VTT Voltage Control - 0.720-1.050 В с шагом 0.025 В
- NB Voltage Control - 0.920-1.40 В с шагом 0.02 В
- SB/HT Voltage Control - 0.940-1.50 В с шагом 0.02 В
- NB/PCIe/PLL Voltage Control - 1.45-2.10 В с шагом 0.01 В
- CPU NB VID Control - 0.575-1.775 В с шагом 0.025 В
- CPU Voltage Control - 0.725-1.925 В с шагом 0.025 В
Как видите, подаваемое напряжение можно очень точно отрегулировать для каждого компонента системы. Все опасные значения выделены красным цветом. Кроме всего вышеперечисленного, на этой странице присутствует вкладка DRAM Configuration, после захода в которую нам становится доступно управление всевозможными таймингами для оперативной памяти.

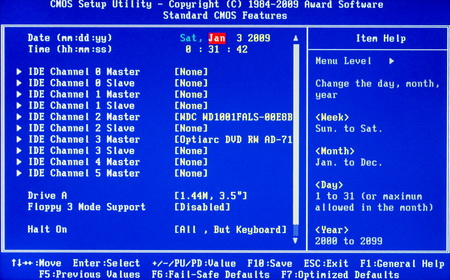

Standart CMOS Features
реклама
Здесь нам подробно рассказывается о том, какие устройства подключены к разъемам SATA, IDE и Floppy, а также дают возможность изменения системной даты и времени.

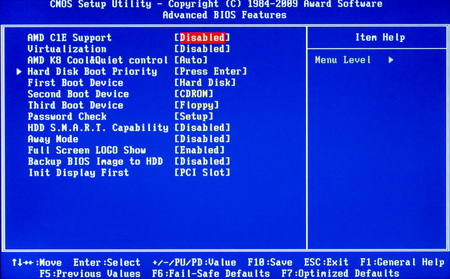

Advanced BIOS Features
В данной вкладке можно определить устройства загрузки, отключить полноэкранное лого при загрузке компьютера, отключить или включить технологию Cool&Quiet и т.д.

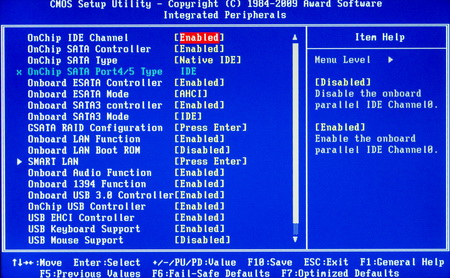

Integrated Peripherals
Здесь сосредоточено управление портами USB, IEEE1394, LAN и режимы работы SATA контроллеров. При необходимости здесь же можно включить\выключить встроенные звук, сеть и FireWire.

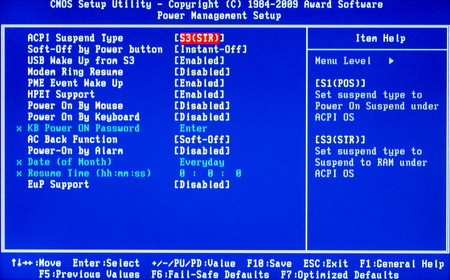

Power Management Setup
Раздел, отвечающий за основные параметры питания материнской платы и периферийных устройств.

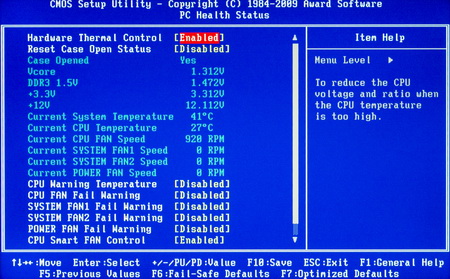

PC Health Status
И вот мы подошли к последней вкладке, чье название говорит само за себя. Заглянув в неё, мы получаем информацию о напряжениях, скорости вращения вентиляторов и о температуре процессора и материнской платы.
Save/Load Profile
реклама
Материнская плата умеет запоминать до 10 профилей разгона. Это очень удобная функция, так как не нужно запоминать множество настроек "на все случаи жизни", достаточно просто сохранить все параметры в разных профилях.
На этом наше знакомство с BIOS завершается. Нужно сказать, что количество и гибкость настроек оставляет приятное впечатление.
Разгон
Для проверки разгонных возможностей материнской платы мы разогнали два процессора, AMD Athlon II X4 630 и AMD Athlon II X3 435. Стабильность разгона проверялась часовым «пробегом» программы LinX версии 0.6.4 (объем доступной памяти - 4 Гбайт).

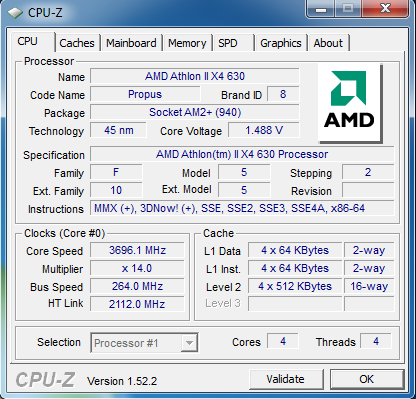

Итак, процессор Athlon II X4 630 смог стабильно заработать на 3696 Мгц при частоте системной шины 264 Мгц и множителе 14.
Следующие напряжения были использованы при разгоне:
- Sata3 Volt Control - Normal В
- CPU PLL Voltage Control - Normal В
- DRAM Voltage Control - 1.58 В
- DRAM VIT Voltage Control - Normal В
- NB Voltage Control - 1.18 В
- SB/HT Voltege Control - 1.3 В
- NB/PCIe/PLL Voltage Control - 1.880 В
- CPU NB VID Control - Normal В
- CPU Voltage Control - 1.50 В

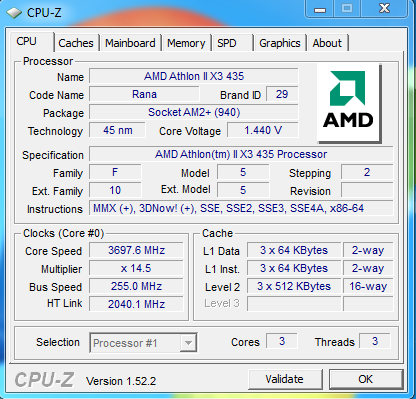

Разгон процессора AMD Athlon II X3 435 принес, как ни странно, точно такие же результаты.
Дальнейшее повышение напряжений, изменение делителей и таймингов не приводило к успеху. Процессоры не могли пройти тест в LinX без ошибок.
При разгоне Athlon II X3 435 значения напряжений были точно такими же, как и при разгоне Athlon II X4 630, отличалось только напряжение, подаваемое на процессор, оно было равно 1.45 В. Нужно отметить, что показатели под нагрузкой ниже показателей, выставленных в BIOS, примерно на 0.1 В.
Чтобы убедиться, что ограничение в разгоне не вызвано отсутствием возможности материнской платы работать с большей шиной, мы решили попробовать снизить множитель процессора и повысить шину.
Итак, максимальная частота системной шины, при которой процессор без ошибок завершал часовое тестирование в программе LinX оказалась 320 Мгц. При более высоких значениях система загружалась стабильно вплоть до 340 Мгц, но в LinX «вываливалась» через несколько минут. Нельзя сказать, что разгон выдающийся, но однозначно, данная материнская плата не будет ограничивать оверклокерские возможности процессоров.
Всем известная технология Cool'n'Quiet, управляющая тактовой частотой процессора и подаваемым на него напряжением, раньше часто не работала при разгоне CPU. Мы решили проверить, как с этим обстоят дела у данной материнской платы.

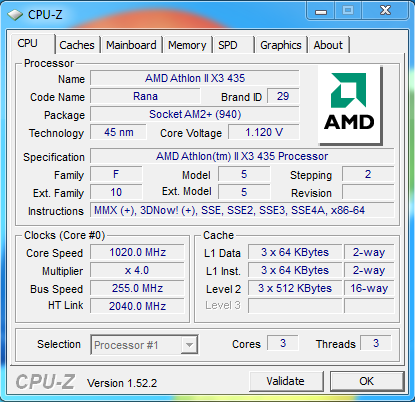

Сверху находится скриншот, сделанный во время штатной частоты процессора, а снизу - в режиме разгона. Как видите, технология работает корректно. Даже в режиме разгона, при простое центрального процессора, она снижает не только тактовую частоту, но подаваемое на процессор напряжение.
