Дизайн и возможности платы
Рассмотрим дизайн материнской платы.
Даже забыв о логотипе на чипсетном радиаторе, по одному только внешнему виду сразу можно определить производителя в лице Gigabyte. Материнская плата выполнена на текстолите темно-синего цвета. Все элементы платы окрашены в привычные для продуктов Gigabyte бело-голубые цвета. Сама материнская плата также, как и упаковка, "пестрит" логотипами возможностей и фирменных технологий.

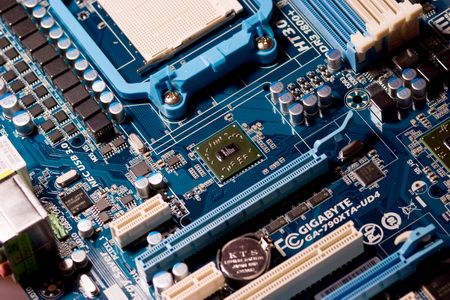

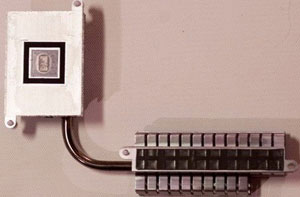

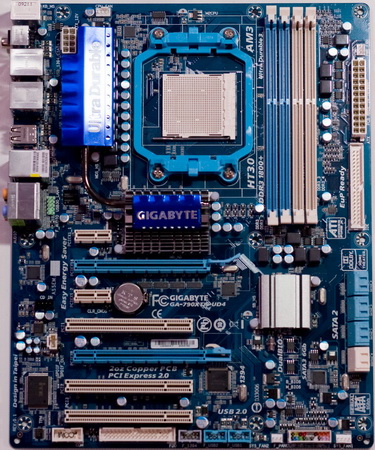

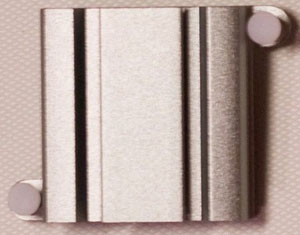

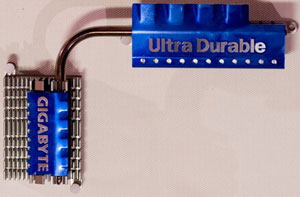

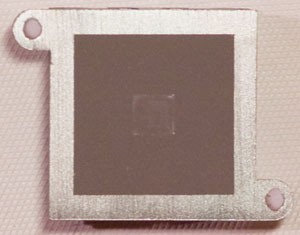

790XTA-UD4 выполнена в форм факторе ATX, ревизия PCB - 1.0. Расположение всех слотов расширения ничем не отличается от привычного. В качестве системы охлаждения используется три алюминиевых радиатора: один установлен на южном мосту, два других - на северном мосу и системе питания процессора. Последние соединены медной никелированной теплотрубкой.
реклама
На плате распаяны 4 разъема для подключения вентиляторов: два 4-контактных и два 3-контактных. Разъемы для подключения 24-pin и 8-pin питания материнской платы и процессора никуда не делись и находятся на своих привычных местах.

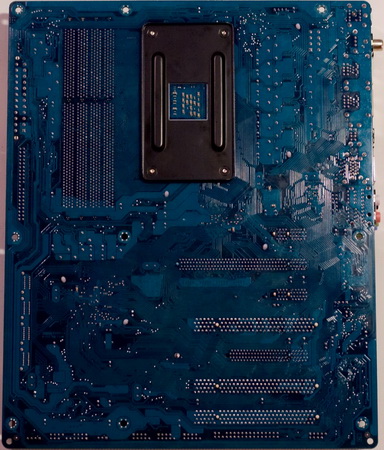

На тыльной стороне больше всего внимания привлекает металлический бэкплейт.

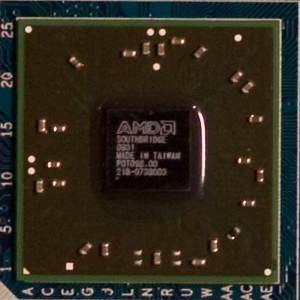

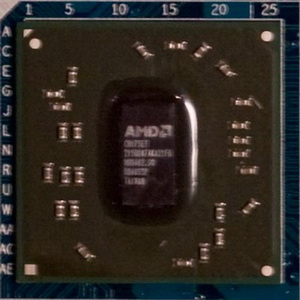

Сердцем нашей матплаты является набор микросхем AMD 790X, обеспечивающий работу технологии CrossFire по формуле x8 + x8. Помимо северного моста 790X, расположенного в центре платы, за поддержку остальной периферии отвечает южный мост SB750, проживающий в правой нижней части PCB. Данный набор логики полностью поддерживает процессоры AMD Phenom II/Athlon II, выполненные по 45-нм техпроцессу, и способен работать с шиной Hyper-Transport 3.0 на частоте до 2600 МГц.

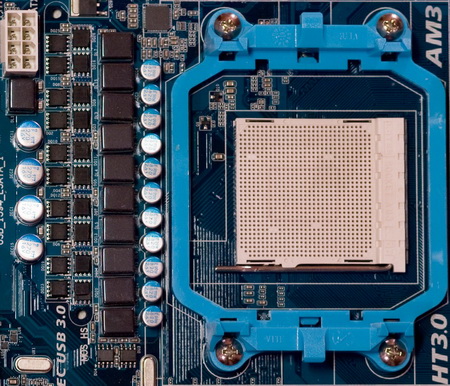

Процессор оснащен 10-фазной системой питания, выполненной по схеме 8+2, тем самым обеспечивая стабильную работу для любых процессоров с уровнем TDP до 140W.
реклама
В систему питания входят 10 дросселей с ферритовым сердечником, которые дольше удерживают электромагнитную энергию по сравнению с железными. На каждый дроссель приходится по 2 МОП-транзистора Low RDS, обладающих пониженным сопротивлением при переключении состояний. Компания Gigabyte заявляет, что по результатам тестов с обычными транзисторами рабочая температура Low RDS транзисторов ниже на 16%, что неплохо. Также установлено пятнадцать конденсаторов, одиннадцать из них расположены между дросселями и крепежной рамкой вокруг сокета, они обладают емкостью 820 микрофарад каждый. Еще четыре были вынесены к 8-pin разъему питания процессора, их емкость равна 270 микрофарад. Как вы уже догадались, плата выпускается с применением технологии Ultra Durable 3, а это означает, что все конденсаторы на материнской плате с твердым электролитом и рассчитаны на 50000 часов работы. Производитель процессорного разъема - LOTES.

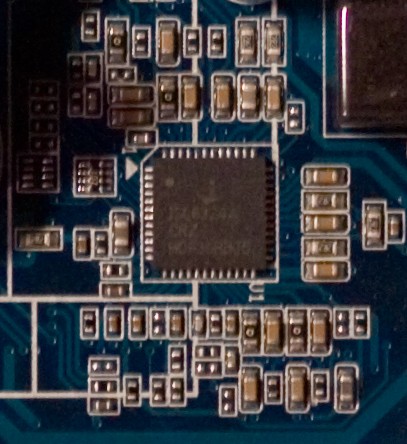

В непосредственной близости к сокету находится микросхера Intersil ISL6324A, управляющая напряжением Vcore.

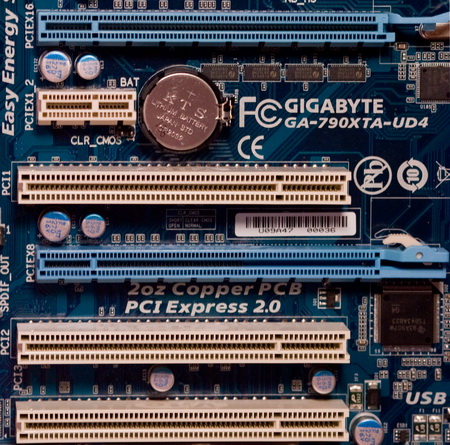

Материнская плата оснащена двумя слотами PCI-Express x16 версии 2.0 с поддержкой ATI CrossFireX. Первый работает в режиме х16, а второй в режиме х8, что связано с аппаратным ограничением из-за сокращения количества контактов. Также присутствуют 3 слота PCI и два слота PCIe x1. Нужно отметить, что при установке видеокарты в верхний слот PCI-Express один слот PCIe x1 станет недоступен. Если же вы решите использовать две видеокарты, то вы точно также лишитесь и одного слота PCI. Таким образом, в вашем распоряжении останется один слот PCIe x1 и два PCI, коих должно быть достаточно.
Размещение батарейки BIOS не совсем удачное - в случае установки видеокарты с двухслотовым охлаждением (которых сегодня большинство) доступ к батарейке перекроется, и для её изъятия придется вынимать видеокарту. Не совсем практично. А при наличии видеокарты с массивной системой охлаждения проблематичным станет и доступ с отверткой к контактам CLR_CMOS.

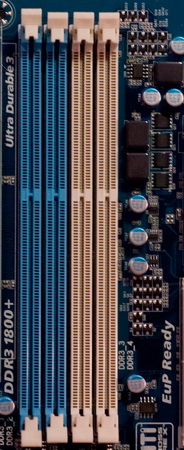

На материнской плате расположены четыре 240-контактных разъема DIMM для установки до 16 Гб оперативной памяти стандарта DDR3, работающей в двухканальном режиме. Все четыре слота находятся достаточно близко друг к другу, что может вызвать некие затруднения при установке модулей памяти с "широкими" системами охлаждения. Успокаивает то, что память стандарта DDR3 использует сравнительно низкое рабочее напряжение и не сильно нуждается в активном охлаждении. За подсистему питания памяти отвечают две фазы. Максимальная частота функционирования памяти, заявленная производителем, равняется 1866 МГц, о чем не забыли упомянуть как на упаковке, так и на самой материнской плате.
По не совсем понятным причинам маркировка на материнской плате снижает планку частоты функционирования оперативной памяти по сравнению с "извещением" на упаковке с 1866 МГц до 1800 МГц. Посетив официальный сайт производителя, в спецификациях к данной материнской плате мы обнаружили цифру равную 1866 МГц. Да, это не критично, особенно учитывая, что частота в 1800 МГц не является разгоном для данной материнской платы, но лучше бы производителю не менять спецификации вот так "на лету", тем более, что покупатель изначально видит только данные на коробке.

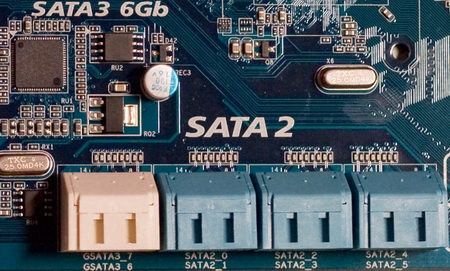

Вот мы и подошли к основным "вкусностям" данной материнской платы. Мы видим восемь разъемов для подключения жестких дисков и приводов с интерфейсом SATA. Шесть из них синего цвета, остальные два - белого. Последние-то нам и интересны. Именно они работают с новым стандартом SATA Revision 3.0, который обеспечивает скорость передачи данных до 6 Гбит/с. Появление такой возможности передачи данных весьма своевременно, ведь высокоскоростные твердотельные накопители класса SSD становятся все более доступной покупкой. Также в SATA 3.0 улучшены функции управления электропитанием и оптимизирована работа технологии NCQ, повышающая быстродействие.
Разъем SATA3 полностью аппаратно совместим с предыдущей версии интерфейса SATA, поэтому проблем при подключении старых жестких дисков не возникнет. В эти же два белых разъема следует подключать жесткие диски, если вы хотите объединить их в массив RAID 0, за поддержку которого отвечает микросхема Marvell 88SE9128, являющаяся первым контроллером RAID для интерфейса SATA3. Она распаяна в непосредственной близости к SATA портам и обеспечивает режим SATA3. Кстати, при всем этом изобилии никуда не делся и разъем IDE, "по старинке" он расположился рядом с 24-pin коннектором питания материнской платы.

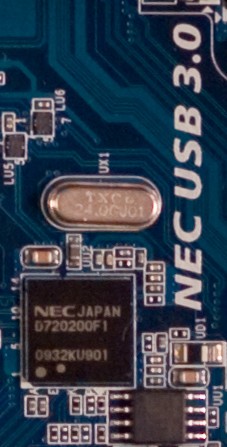

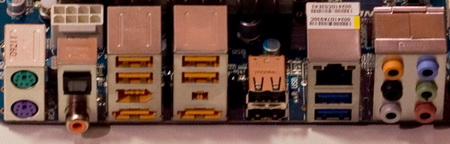

На заднюю панель выведены разъемы для подключения всевозможной периферии. На ней находится вторая "вкусность": разъем USB версии 3.0. Основное отличие от USB 2.0 заключается в скорости передачи информации, она увеличилась ровно в десять раз, с 480 Мбит/с до 4.8 Гбит/с. Из восьми портов, расположенных на задней панели, 4 желтых, два черных и 2 синих. Проводя аналогию с разъемами SATA, вы, дорогие читатели, уже наверное догадались, что спецификациям USB 3.0 отвечают только два синих разъема. Четыре желтых и два черных работают в привычном всем режиме 2.0 (480 Мбит/c). За реализацию USB 3.0 отвечает чип NEC D720200F.
реклама
Приятно радуют два разъема PS/2 для подключения клавиатуры и мыши. Рядом расположились коаксиальный и оптический выходы. Разъем IEEE 1394 (FireWire) присутствует в двух версиях. Он работает на мощностях контроллера Texas Instruments TSB43AB23, расположенном около южного моста.
Также в распоряжении пользователя два разъема e-SATA для подключения внешних носителей без потери скорости. Отличия от обычного SATA порта заключаются в том, что e-SATA поддерживает "горячую замену", что является для кое-кого огромным плюсом. Все это обеспечивается наличием микросхемы JMB362. Там же рядом, в привычном месте, находятся порты ввода\вывода интегрированного звукового кодека Realtek ALC889 (с поддержкой Dolby Home Theater), который, в свою очередь, базируется на микросхеме с аналогичным названием. Силами сетевого контроллера управляет микросхема Realtek 8111D.

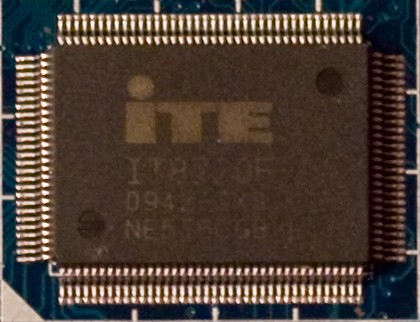

За системный мониторинг отвечает микросхема ITE IT8720F, расположенная в левом нижнем углу материнской платы. С помощью именно этой микросхемы происходит управление всеми вентиляторами в системе через фирменную утилиту Easy Tune.

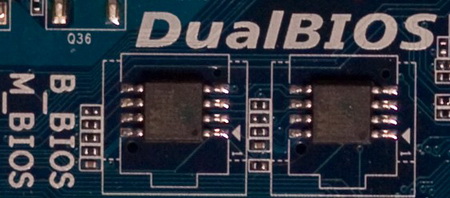

Одно из значимых преимуществ данной материнской платы над другими заключается в наличии двух несъемных микросхем BIOS. Это означает, что если во время обновления версии BIOS у вас произойдет сбой, то BIOS автоматически восстановится из резервной микросхемы.
Рассмотрим нижнюю часть платы, для которой уже не осталось ничего "примечательного".
В самом низу материнской платы разместились COM-порт, два USB 2.0 и разъем Floppy.
