Долгожданные и вожделенные AMD Zen+ «Pinnacle Ridge» вышли в свет. Вместе с ними компания AMD представила на суд публики и новый однокристальный набор системной логики AMD X470, который будет занимать флагманскую позицию в сегменте Socket AM4. Постепенно разворачиваются и поставки материнских плат на нем.
Чуть больше суток назад состоялся официальный дебют материнских плат ASUS на новом наборе системной логики AMD X470 для процессоров AMD Zen+ – вечером 15 мая в Москве прошло специальное мероприятие, посвященное этому событию (хотя стоит заметить, что платы уже присутствуют в рознице некоторое время и их можно спокойно приобрести). И сейчас мы познакомимся с одной из этих дебютанток – ASUS ROG Strix X470-F Gaming.
Для начала – общая таблица технических характеристик (на официальном сайте на момент написания материала отсутствует, взято из бумажной инструкции, прилагаемой к материнской плате).
| Модель | ASUS ROG Strix X470-F Gaming |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Средняя цена*, руб. | 15 900 |
| Процессоры | AMD Ryzen, AMD APU, AMD Athlon В исполнении Socket AM4 |
| Набор системной логики | AMD X470 |
| Оперативная память | 4 x DDR4 разъема DIMM До 64 Гбайт (небуферизованной, не-ECC и ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2133 / 2400 / 2666 / 2800 (O.C.) / 2933 (O.C.) / 3000 (O.C.) / 3200 (O.C.) / 3466 (O.C.) МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel I211-AT (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 1 слот PCI Express x16 3.0, физически как x8 1 слот PCI-Express x16 2.0, физически как х4 3 слота PCI Express 3.0 х1 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x4 * / SATA 6 Гбит/с) 1 посадочное место M.2 2242/2260/2280 (только PCIe 3.0 x2 / SATA3) * – только Ryzen |
| Поддержка графических тандемов | AMD CrossFire (до трех видеокарт) Nvidia SLI (до двух видеокарт) |
| Дисковая подсистема | 6 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 1 посадочное место M.2 2242/2260/2280/221100 (PCIe 3.0 x4 / SATA 6 Гбит/с) 1 посадочное место M.2 2242/2260/2280 (PCIe 3.0 x2 / SATA 6 Гбит/с) |
| USB | 8 портов USB 3.1 Gen1 (1 разъем Type C и 5 портов Type A на задней панели платы, 1 разъем на плате для подключения 2 портов) 3 порта USB 3.1 Gen2 (2 порта на задней панели платы и 1 разъем Type C на плате для подключения 2 портов) 4 порта USB 2.0 (2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 5 разъемов для подключения дополнительных вентиляторов (5 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов 1 колодка USB 3.1 Gen2 Type C для подключения 1 порта 1 колодка TPM перемычка сброса настроек CMOS 3 разъема для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры HDMI DisplayPort 2 порта USB 3.1 Gen 2 (Type A) 6 портов USB 3.1 Gen 2 (5 х Type A и 1 х Type C) 1 сетевой порт RJ-45 5 аудиоразъемов 1 разъем S/PDIF |
| Контроллер I/O | ITE IT8665E |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 256 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Плата поставляется в стандартной картонной коробке без ручек, прозрачных окошек и прочего.
В комплекте с платой пользователь обнаружит:
В комплекте также идет планка-заглушка на заднюю панель корпуса системного блока, но она сразу закреплена на плате, а не лежит в коробке
Плата выполнена в черно-сером стиле ASUS ROG, форм-фактор - ATX (“полноразмерный” - правый край платы при установке в корпус полноценно опирается на винтовые стойки, а не висит в воздухе).
Встроенная декоративная подсветка на плате реализована по минимуму: светится (по умолчанию - плавное изменение цвета) полоса на пластиковом кожухе задней интерфейсной панели, индикатор наличия питания (оранжевый; правый нижний угол платы) и работающий в момент запуска системы блок диагностических светодиодов.
Зато для подключения внешней светодиодной подсветки на плате распаяно сразу три разъема белого цвета. Один – чуть левее центра платы (для 12В RGB-ленты), еще два – на нижнем краю платы ближе к правому углу (ADD_HEADER для 5В цифровой ленты и RGB_HEADER2 для 12В RGB-ленты)
В комплекте платы имеется два дополнительных кабеля (для цифровой и RGB лент) на тот случай, если пользователю системы не хватит длины имеющихся у него кабелей подсветки.
Четыре светодиода с лицевой стороны платы в правом верхнем ее углу над разъемом основного питания ATX отображают процесс запуска системы и являются неким упрощенным аналогом традиционного индикатора POST-кодов.
Светодиоды с маркировкой "DRAM" (оранжевый), "CPU" (красный), "VGA" (белый), "BOOT" (зеленый) загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы - своеобразный сильно упрощенный вариант индикатора POST-кодов.
В BIOS материнской платы можно лишь включать/отключать подсветку и только самой материнской платы (если установлены модули памяти DDR4 с подсветкой, работающей от DIMM, а не посредством дополнительного подключения к материнской плате отдельным кабелем, то их подсветка не отключается). Полноценное управление подсветкой доступно только из среды операционной системы Windows, для чего необходимо установить фирменное приложение ASUS Lighting Control.
Подсветка в декоративном кожухе и разъем RGB управляются только совместно. Приложение без проблем определило и позволило управлять подсветкой тестового комплекта памяти Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W), причем отдельно от остальной подсветки.
На плате установлено несколько радиаторов, точное число которых зависит от метода подсчета: три по одному и четыре по другому. Два, не связанных друг с другом, радиатора из алюминиевого сплава отвечают за отвод тепла от цепей питания процессора
Их тепловой режим мы оценим ниже с разными процессорами.
Набор системной логики AMD X470 имеет собственный радиатор, который металлической пластиной-«мостиком» соединен с металлической пластиной, отвечающей за отвод тепла от верхнего посадочного места M.2.
Эту конструкцию можно считать и как за один большой радиатор, так и за два отдельных, соединенных перемычкой, которая играет и декоративную, и практическую роль (переброс части тепла и дополнительная поверхность для теплоотдачи). Конструкция разборная, после откручивания четырех винтов снимается пластина M.2 и пластина-«мостик».
Причем к последней прикреплен дополнительный тканевый (!) ярлычок.
Крепление к плате полностью винтовое.
В качестве термоинтерфейса и для набора системной логики, и для посадочного места M.2 используется термопрокладка.
Системе охлаждения процессора необходимо быть совместимой со стандартным крепежом AMD Socket AM4 (отверстий под СО от Socket AM3/FM2 и более ранние на плате нет) и вписываться в следующие габариты:
Разъемы размещены на плате практически попарно: два у верхнего края платы в правой части, два под процессорным разъемом ближе к левому краю платы, два на нижнем крае платы ближе к правому углу, и одинокий CHA_FAN3 над разъемом основного питания ATX. Двухконтактный разъем T_SENSOR предназначен для подключения термопары.
Все разъемы, кроме CHA_FAN3, оснащены контроллерами Nuvoton 3947S, а потому на этих разъемах регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-вентиляторов, но и старых трехконтактных, на CHA_FAN3 в том числе.
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении ASUS AI Suite 3 (подприложение FAN Expert 4)
И в BIOS в разделе Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. В целом в качестве источника температуры, от которой будет работать тот или иной вентилятор, можно выбрать температурный датчик процессора, материнской платы, набора системной логики или внешней термопары, а также комбинации из трех любых этих источников. Датчика подсистемы питания процессора нет.
Разъемы CPU_FAN и CPU_OPT управляются совместно. На разъеме AIO_PUMP управление оборотами по умолчанию отключено, при включении доступен лишь режим ручной настройки, готовых профилей, как для других разъемов, у него нет. Плата работает с трехконтактными вентиляторами сразу, без принудительной активации аналового режима управления (DC Mode). В аналоговом режиме (DC Mode) минимальная планка – 60% оборотов, в ШИМ-режиме (PWM Mode) минимальная планка – 20% оборотов.
Добиться через BIOS полной остановки вентиляторов можно только на разъемах CHA_FAN1, CHA_FAN2 и CHA_FAN3 через активацию режима DC Mode и опцию Allow FAN Stop, которая появляется при выборе профиля управления оборотами Manual (для Silent, Standard и Turbo она не отображается). В этом случае вентиляторы (и трех-, и четырехконтактные) на данных разъемах включаются только по достижении на выбранном источнике температуры значения, указанного в параметре «Chassis Fan Lower Temperature».
Архитектура подсистемы питания процессоров AMD в исполнении Socket AM4, как и более ранние Socket AM*/FM*, подразумевает формирование двух основных (не считая второстепенных с на порядки меньшими требованиями по токам) независимых напряжений. Это CPU Core Voltage (VCore; питание процессорных ядер) и CPU SoC Voltage (CPU NB Core; питание контроллеров памяти, PCI-Express, SATA, USB, встроенного GPU при его наличии и ряда иной логики). На ASUS ROG Strix X470-F Gaming под первое выделено шесть фаз, под второе – четыре.

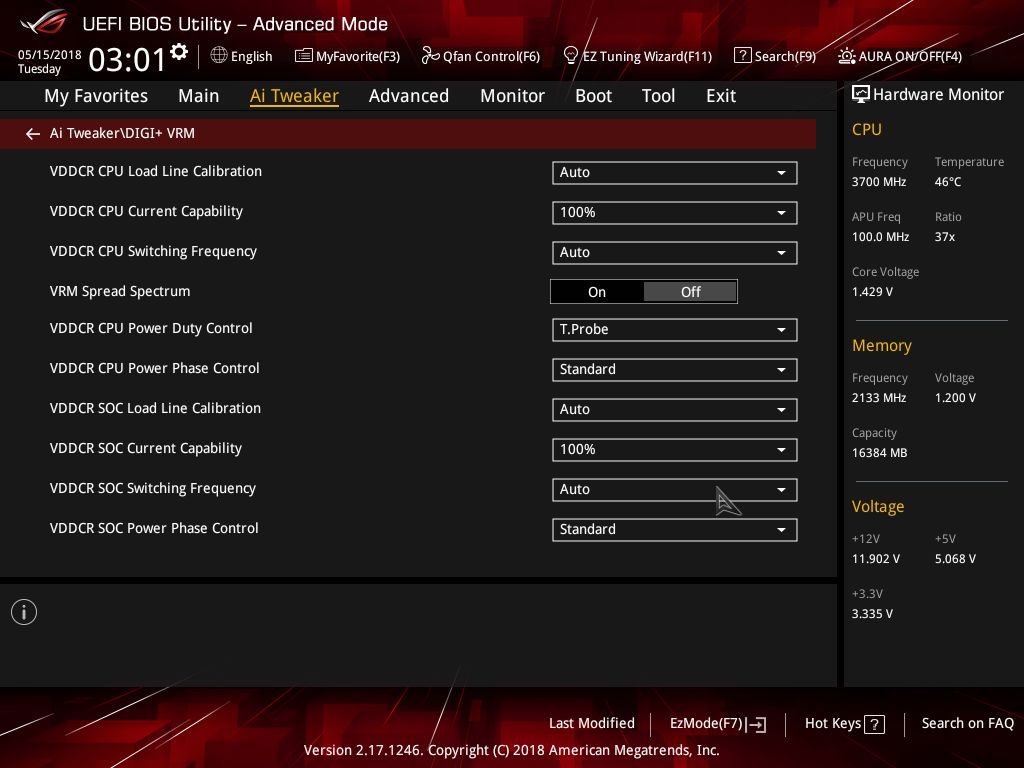

Эти преобразователи работают под управлением ШИМ-контроллера ASUS DIGI+ ASP1405 (ASUS уже много лет использует в своих материнских платах перемаркированные ШИМ-контроллеры).
Преобразователь CPU Core Voltage является полноценным шестифазным, тогда как CPU SoC Voltage получается посредством использования двух микросхем-удвоителей International Rectifier IR3599. В качестве силовых элементов используются транзисторные сборки Dr.MOS (два мосфета плюс драйвер) International Rectifier IR3555M.
По подсистеме питания процессора рассматриваемая плата – прямой аналог своей предшественницы, ASUS ROG STRIX X370-F Gaming. Аналогичным образом и разъем дополнительного питания ATX, через который запитывается VRM процессора, развернут защелкой наружу, что может доставить проблемы в некоторых тесных корпусах.
Однофазное питание памяти работает под управлением ШИМ-контроллера неустановленного происхождения с маркировкой «6X=4K».
В качестве мосфетов – четыре 4C10B от On Semiconductor.
На плате распаяно четыре слота для установки модулей DRAM DDR4. Поддерживается до 64 Гбайт и двухканальный режим.
В спецификациях платы поддержка частот памяти разбита на три группы. Первая – при установке процессоров AMD Ryzen второго поколения (Pinnacle Ridge) заявлена поддержка до 3466 МГц, при этом отметки выше 2666 МГц и выше снабжены оговоркой «O.C.», что означает «режим разгона» или, дословно, «не гарантируется». Для процессоров AMD Ryzen первого поколения (Summit Ridge и Raven Ridge) заявляется до 3200 МГц (также с пометкой «O.C.» свыше 2667 МГц). Для AMD APU Bristol Ridge и Athlon указывается лишь 2133 и 2400 МГц.
Интересно, что сама AMD для Pinnacle Ridge заявляет стабильную работу с частотой 2933 МГц. В остальном противоречий не наблюдается: для Summit Ridge и Raven Ridge AMD гарантирует работа любых двух (по одному на канал) одноранговых модулей на частоте 2667 МГц, двух двухранговых модулей – 2400-2667 МГц, а четыре модуля любых типов - 1866 МГц. Для Bristol Ridge ограничения еще жестче, да и максимальный имеющийся в них множитель соответствует частоте 2400 МГц.
Слоты оснащены классическими защелками с одной стороны и фиксаторами с другой, хотя никакого конфликта с видеокартами и близко не намечается.

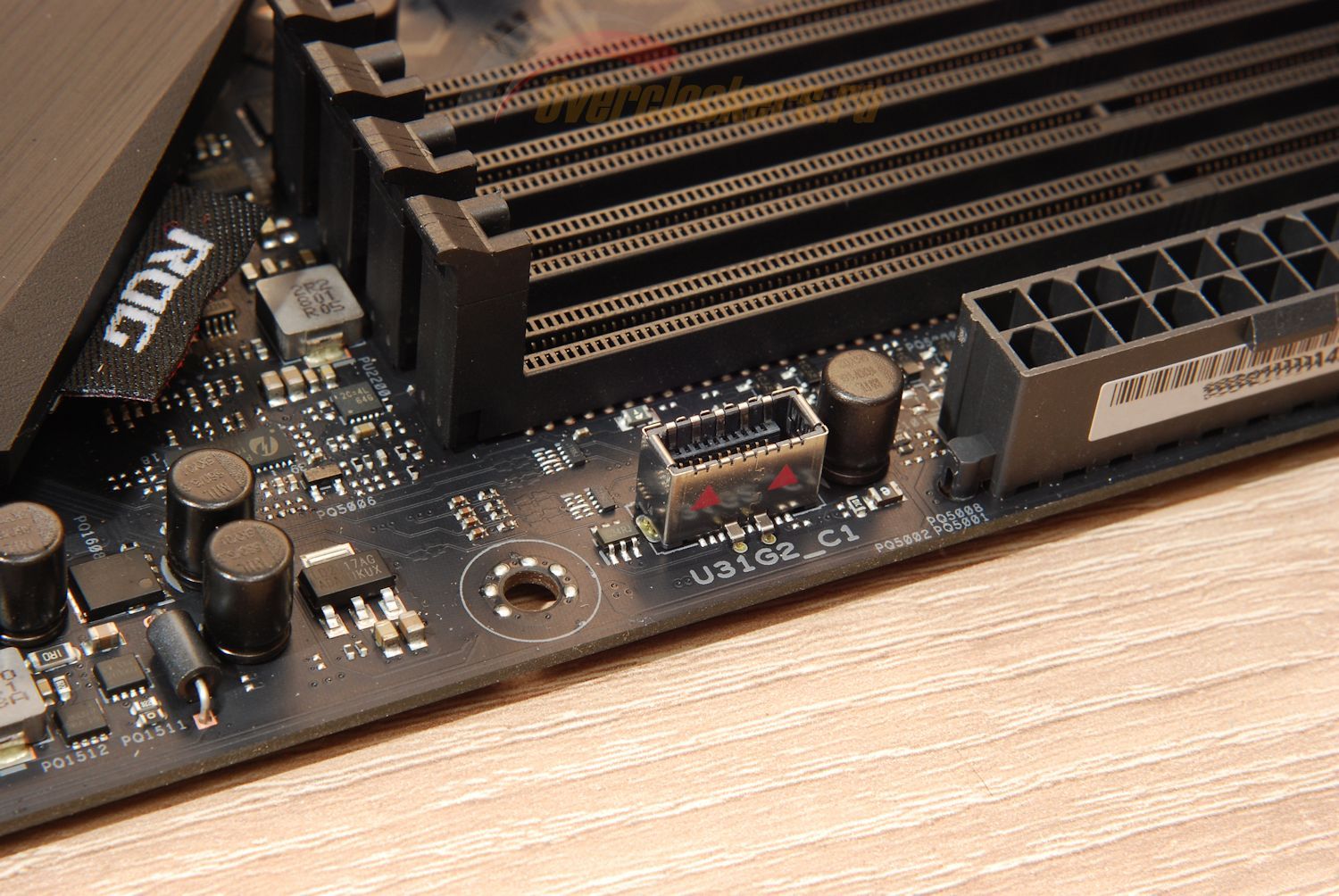

Под разъемом основного питания ATX распаяна колодка USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), устройства под которую пока распространены очень слабо, ассортимент их мал, а цена – наоборот велика. Например, кабель Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 продается на том же Amazon за $19.49.
Еще ниже на плате размещены шесть «лежачих» разъемов SATA. Длинномерная видеокарта с массивной системой охлаждения, установленная в верхний слот PEG не ограничивает доступ к ним.
Также на плате установлено два посадочных места M.2, одно из которых снабжается специальной съемной металлической пластиной с термоинтерфейсом для лучшего отвода тепла с установленного устройства. Оба M.2 можно использовать для организации подсистемы хранения данных.
В верхнем M.2 (маркировка M.2_1), подключенном к процессору, при установке Summit Ridge, Raven Ridge и Pinnacle Ridge доступны интерфейсы PCI-Express 3.0 х4 и SATA3, при установке Bristol Ridge – только SATA3. В нижнем M.2 (маркировка M.2_2), подключенном к набору системной логики AMD X470, доступны PCI-Express 3.0 x2 и SATA3 (нужно заметить, что если задействовать любой из слотов PCIEX1_1 и PCIEX1_3 или оба, то в M.2_2 останется доступен только SATA3). Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм и 22 х 80 мм, а в верхний M.2 можно установить и 22 х 110 мм.
По нижнему краю платы мы обнаружим (справа налево):
Левый край платы традиционно отведет под аудиотракт, контроллер ввода-вывода и сетевой контроллер.
Аудиотракт изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев.
С той же целью накрыт металлическим кожухом и сам аудиокодек Realtek ALC1220.
Помимо современного аудиоконтроллера в аудиотракте также используются жидкостные конденсаторы Nichicon и установлено два операционных усилителя - Texas Instruments R4580I и OPA O1688A (это при том, что у ALC1120 есть один свой встроенный усилитель).
А вот на разъемах ASUS сэкономила: визуальных признаков позолоты не наблюдается (как на колодке на самой плате, так и разъемы задней интерфейсной панели)
Выше распаяны контроллер ввода-вывода (I/O) ITE IT8665E и гигабитный сетевой контроллер Intel i211-AT.
Тут нет ни одного порта USB 2.0. Работу двух портов USB 3.1 Gen 2 обеспечивает дополнительный контроллер ASMedia ASM 1142, повторители сигнала USB, как на рассмотренной недавно ASUS ROG Strix B360-F Gaming здесь не применяются.
Сетевой порт снабжен ASUS LAN Guard – дополнительной защитой от попадания разрядов, например, молнии.

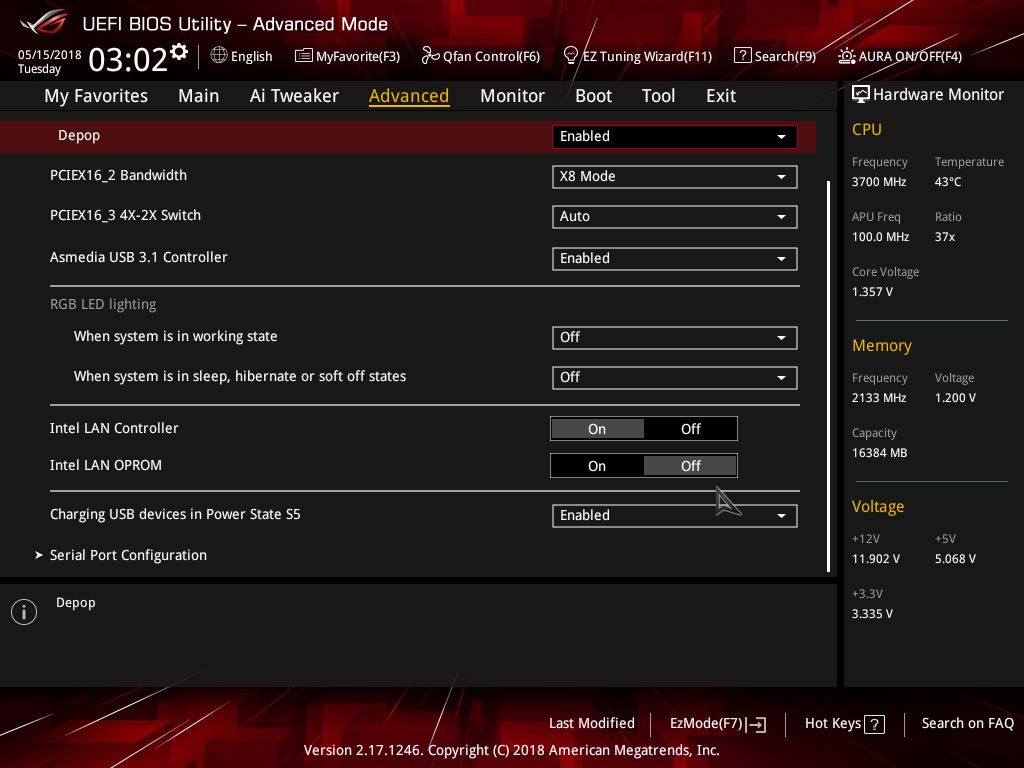

На плате установлено шесть слотов PCI-Express (три PEG и три PCI-Express x1) и два посадочных места M.2:
Материнская плата допускает эксплуатацию двух видеокарт NVidia в режиме SLI (в драйверах NVidia использование слота PCI-Express с количеством линий менее восьми в режиме SLI блокируется), для чего в комплекте имеется специальный жесткий мостик, а также до трех видеокарт AMD Radeon в режиме CrossFire (мостик не требуется).
Первый и второй PEG оснащены дополнительным армированием и металлическими кожухами, которые увеличивают надежность слотов и позволяют лучше выдерживать нагрузки от тяжелых видеокарт с массивными системами охлаждения.
Процессоры AMD Socket AM4 содержат все всю инициализирующую логику, являясь полноценными самостоятельными SoC, не нуждающимися в наборе системной логики (по сути AMD X470 – это просто необязательный дополнительный контроллер дополнительных PCI-E, SATA и USB), а потому микросхема флеш-памяти BIOS для лучшей работы должна располагаться максимально ближе к процессорному разъему. На героине данного материала оно так и есть: микросхема Winbond 25Q256 объемом 256 Мбит расположена в нескольких сантиметрах от процессора.
Рядом с ней мы видим девятиконтактную колодку для подключения программатора, что позволяет производить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы. Обращает на себя внимание удвоенный объем флеш-памяти, на платах AMD Socket AM4 под AMD Zen первого поколения устанавливались микросхемы объемом 128 Мбит.
| Модель | ASUS ROG Strix X470-F Gaming |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 0411 за 2 мая 2018 года |
| BCLK | От 96 до 118 МГц с шагом 1 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 1333 / 1600 / 1866 / 2133 / 2400 / 2666 / 2733 / 2800 / 2866 / 2933 / 3000 / 3066 / 3133 / 3200 / 3266 / 3333 / 3400 / 3466 / 3533 / 3600 / 3666 / 3733 / 3800 / 3866 / 3933 / 4000 / 4066 / 4133 / 4200 Тайминги задаются едино для обоих каналов |
| Множитель процессора CPU Core |
От 32 до 63.75 с шагом 0.25 |
| Напряжение CPU Core |
Фиксированное значение от 0.750 до 2.000 В с шагом 0.00625 В Положительная или отрицательная надбавка (offset) от 0.00625 до 1.21250 В с шагом 0.00625 В |
| Напряжение CPU SoC Voltage (CPU NB Core) |
Фиксированное значение от 0.750 до 1.800 В с шагом 0.00625 В Положительная или отрицательная надбавка (offset) от 0.00625 до 0.50000 В с шагом 0.00625 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Level 1 – Level 5 для Ryzen Auto, Level 1 – Level 8 для Ryzen ***G |
| Компенсация просадок напряжения CPU SoC Voltage (CPU NB Core) (LoadLine Calibration) | Auto, Level 1 – Level 5 для Ryzen Auto, Level 1 – Level 8 для Ryzen ***G |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.00625 В |
| Прочие напряжения | CLDO VDDP, 1.05V SB, 2.5V SB, CPU 1.80V, VTTDDR, VPP_Mem, VPP Standby |
| Интерфейс BIOS | Графический, поддержка девяти языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
Версия BIOS, прошитая в плату изначально – 0225. Осуществлено обновление до версии 4011 – наиболее новой на момент тестирования.
Тестирование ASUS ROG Strix X470-F Gaming проводилось в составе следующей конфигурации:
Процессорный разъем AMD Socket AM4 примечателен тем, что под него на данный момент де-факто существует аж четыре поколения процессоров. Первое – это APU на ядре «Bristol Ridge» – этакий «привет» из прошлого: в сути это заметно модернизированная архитектура AMD Bulldozer, известная с 2011 года, с некоторыми доработками, добавлением графического ядра и внедрением поддержки DDR4 (AMD Carrizo). Настолько бледное и невзрачное решение (изначально устаревшее для 2016-2017 годов процессорное ядро, устаревший GPU и поддержка памяти DDR4 с частотой не выше 2400 МГц, при с четырьмя модулями DDR4 даже не каждый Bristol Ridge просто может работать стабильно на частотах выше 1866-2133 МГц), что его поддержка во многих материнских платах осуществлена по принципу «работает и ладно»: при том, что множитель процессорных ядер изначально разблокирован, часто платы Socket AM4 не умеют им управлять. А то и вовсе скрываются какие-либо «разгонные» настройки.
Второе – собственно AMD Zen 2017 года выпуска, кодовое имя «Summit Ridge». Процессорная архитектура, ставшая настоящим прорывом последних лет, заставившая, наконец, зашевелиться монополизировавшую рынок Intel. Пусть и не стали эти процессоры абсолютными лидерами производительности, но прирост быстродействия они принесли серьезный. Третье – модифицированный Summit Ridge, к которому был добавлен новый GPU – AMD Vega. Получившееся в итоге решение официально дебютировало в январе 2018 года под именем «Raven Ridge». И, наконец, в апреле 2018 года (месяц назад) дебютировал «Pinnacle Ridge»: архитектура Zen перенесена на новый техпроцесс, небольшие оптимизации на уровне ядра, возросший на 10-15% частотный потенциал (APU на базе «Pinnacle Ridge» под кодовым именем «Picasso» выйдут в свет месяцев через восемь-десять).
Технически платы на наборе системной логики AMD X470 поддерживают все это, но вот практическая целесообразность намного меньше. Bristol Ridge – все сказано выше, добавить нечего. Summit Ridge – особого смысла приобретать оные, при наличии-то Pinnacle Ridge, уже нет. Raven Ridge – просто спорно: самый старший на данный момент AMD Ryzen 5 2400G стоит, например, в московской рознице, порядка 10-11 тысяч рублей. Героиня данного материала – в полтора раза дороже, порядка 16 тысяч рублей. Хотя некоторые резоны тут все-таки имеются.
Исходя из вышесказанного, в данном материале примут участие сразу три процессора, благо такая возможность выпала. Во-первых, компания ASUS предоставила в комплекте с платой AMD Ryzen 7 2700X – флагманский Pinnacle Ridge. Во-вторых, мною специально под тестирование материнских плат AMD Socket AM4 приобретен «более народный» (21 тысяча рублей против 24 тысяч) AMD Ryzen 7 2700 без приставки «X», он же – самый младший Pinnacle Ridge с восемью активными ядрами. Этот процессор будет «точкой отсчета», позволяющей сравнивать различные материнские платы по поведению (разгон, нагрев и т.д.). В-третьих, в моем «хозактиве» на данный момент имеется AMD Ryzen 3 2200G (кстати говоря, некоторый процент пользователей считает его более целесообразным приобретением, нежели Ryzen 5 2400G, который уже начинает откровенно ограничиваться пропускной способностью DDR4) – с целью хотя бы посмотреть на нюансы поведения платы, не постигнет ли его участь Bristol Ridge.
Для начала проверим точность установки напряжений на AMD Ryzen 2700X на частоте 4 ГГц при напряжении VCore, установленном равным 1.45 В, заодно посмотрим на работу LoadLine Calibration (в BIOS имеется выбор из пяти режимов, а также автоматическая регулировка материнской платой). Оперативная память – на частоте 3200 МГц с таймингами 16-16-16. Замеры напряжений осуществляется мультиметром, в качестве точек замера напряжений CPU Core Voltage и CPU SoC Voltage брались выводы с тыльной стороны платы под процессорным разъемом. Напряжение памяти – с выводов слотов DRAM на тыльной стороне платы.
Напряжение CPU Core Voltage (VCore)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – VDDCR CPU.
| Режим | Простой | Нагрузка LinX AVX | ||
| Установлено 1.45 В | Программно | Мультиметр | Программно | Мультиметр |
| Auto | 1.417-1.428 | 1.45 | 1.428 | 1.40 |
| Level 1 | 1.417-1.439 | 1.45 | 1.428 | 1.40 |
| Level 2 | 1.417-1.439 | 1.45 | 1.450 | 1.42 |
| Level 3 | 1.417-1.428 | 1.45 | 1.493-1.504 | 1.46-1.47 |
| Level 4 | 1.417-1.428 | 1.45 | 1.526 | 1.49 |
| Level 5 | 1.417-1.428 | 1.45 | 1.570 | 1.53 |
В режиме простоя режим LLC роли не играет. В режиме нагрузки наиболее оптимальным (с точки зрения минимального разброса между напряжением в простое и под нагрузкой) является Level 3, по факту материнская плата установила Level 1 (дальнейший разгон осуществлялся в Auto и проблем с этим не возникло). Точность программного мониторинга, скажем так, средняя.
Напряжение CPU SoC Voltage (CPU NB Core)
Доступен программный мониторинг данного напряжения – SoC Voltage (SVI2 TFN). В настройках BIOS установлено 1.1 В.
| Режим | Простой | Нагрузка LinX AVX | ||
| Установлено 1.10 В | Программно | Мультиметр | Программно | Мультиметр |
| Auto | 1.094 | 1.11 | 1.081 | 1.11 |
| Level 1 | 1.094 | 1.10 | 1.081 | 1.11 |
| Level 2 | 1.094 | 1.10 | 1.081 | 1.11 |
| Level 3 | 1.094-1.100 | 1.10 | 1.094 | 1.12 |
| Level 4 | 1.100 | 1.10 | 1.100 | 1.12 |
| Level 5 | 1.100 | 1.11 | 1.100 | 1.13 |
В режиме простоя режим LLC роли не играет. В режиме нагрузки наиболее оптимальным (с точки зрения минимального разброса между напряжением в простое и под нагрузкой) являются режимы Level 1 и Level 2. Точность программного мониторинга приличная.
Напряжение оперативной памяти (DRAM Voltage)
Программный мониторинг данного напряжения недоступен (в том числе, в BIOS), только мультиметр.
| Режим | Простой | Нагрузка Prime95 x64 на весь объем памяти |
| 1.200 | 1.21 | 1.21-1.22 |
| 1.250 | 1.26 | 1.26-1.27 |
| 1.300 | 1.31 | 1.31-1.32 |
| 1.350 | 1.36 | 1.36-1.37 |
| 1.400 | 1.41 | 1.41-1.42 |
Напряжение устанавливается достаточно точно.
Вот что действительно огорчает, так это нагрев новых процессоров AMD: если раньше я разгонял свой Ryzen 7 1700, зачастую обходясь лишь Scythe Katana 4, то для нового Ryzen 7 2700X пришлось устанавливать Noctua NH-D14 в связке с Thermalright TY-143 и то даже его возможностей для прохождения стресс-тестов хватило практически впритык.
В штатном режиме температура с тыльной стороны платы в области элементов цепей питания процессора под Blender (2.79 x64; свободно доступная демо-сцена Barcelona Pavilion) и LinX AVX доходит до +68 °C и до +83 °C соответственно.
В режиме «все настройки по умолчанию» под LinX AVX и Blender частота работы процессора в среднем составила около 4000-4100 МГц при нагрузке на все ядра (при активных в Windows режимах «высокая производительность» и «сбалансированный»):
Увы, но у рассматриваемой материнской платы не реализован программный мониторинг температуры цепей питания процессора. Отображаются некие “Temperature 3”, “ Temperature 4”, “ Temperature 5” и “ Temperature 6”, но их значения равны между собой и колеблются в пределах +31…+51 °C.
В BIOS платы имеется параметр, ответственный за частоту BCLK, и его можно изменять в пределах 90-118 МГц с шагом 1 МГц (что интересно, он называется «APU Frequency»). На практике более-менее адекватно разгон завершился на частоте 108 МГц.
В пределах 109-113 МГц плата запускалась нестабильно, а выше – отказывалась запускаться вовсе. Между прочим, результат не такой уж и дурной, ведь на ASUS ROG Strix X470-F Gaming нет дополнительного тактового генератора и используется встроенный в процессор.
Традиционный разгон через оперирование множителями у AMD Ryzen 2700X остановился на отметке 4200 МГц по процессору по всем ядрам и 3600 МГц по памяти:
Полный список настроек, при которых удалось этого достичь:
VDDCR CPU Voltage - 1.45 В (VDDCR CPU Load Line Calibration в положении Auto)
VDDCR SOC Voltage - 1.100 В (VDDCR SOC Load Line Calibration в положении Auto)
DRAM Voltage - 1.350 В
tCL - 16T
tRCDRD - 18T
tRCDWR - 18T
tRP - 18T
tRAS - 38T
tRFC - 720T
CR – 1T
procODT - 60 ohm
В режиме максимального разгона температура с тыльной стороны платы в области элементов цепей питания процессора под Blender (2.79 x64; свободно доступная демо-сцена Barcelona Pavilion) под конец теста (порядка 12 минут) доходит до +75 °C. Под LinX AVX уже в первые минуты теста достигает отметки почти в сотню градусов.
Это – поверхность текстолита. Что творится на самих микросхемах – можно лишь предполагать, но стоит ожидать на десяток-другой градусов больше. Поэтому при экспериментах с разгоном, когда система работает под стресс-тестами, рекомендуется озаботиться направленным обдувом радиаторов цепей питания процессора, дабы потом не вздыхать с грустью над сгоревшей системой (в процессе проведения тестов на стабильность использовался направленный обдув).
Разгон моего собственного AMD Ryzen 2700 оказался очень похож, вся разница лишь в 4100 МГц по всем ядрам против 4200 МГц у 2700X:
Полный список настроек, при которых удалось этого достичь:
VDDCR CPU Voltage - 1.45 В (VDDCR CPU Load Line Calibration в положении Auto)
VDDCR SOC Voltage - 1.100 В (VDDCR SOC Load Line Calibration в положении Auto)
DRAM Voltage - 1.350 В
tCL - 16T
tRCDRD - 18T
tRCDWR - 18T
tRP - 18T
tRAS - 38T
tRFC - 720T
CR – 1T
procODT - 60 ohm
Точность установки напряжений на AMD Ryzen 2200G на частоте 3.8 ГГц при напряжении VCore, установленном равным 1.45 В. Для него также доступна смена режимов LoadLine Calibration в BIOS плюс автоматическая регулировка материнской платой, но режимов LLC уже восемь, а не пять. Оперативная память – на частоте 3200 МГц с таймингами 16-18-18. Замеры напряжений осуществляется мультиметром, в качестве точек замера напряжений CPU Core Voltage и CPU SoC Voltage брались выводы с тыльной стороны платы под процессорным разъемом. Напряжение памяти – с выводов слотов DRAM на тыльной стороне платы.
Напряжение CPU Core Voltage (VCore)
Доступен программный мониторинг данного напряжения. В HWiNFO64 – VDDCR CPU.
| Режим | Простой | Нагрузка LinX AVX | ||
| Установлено 1.45 В | Программно | Мультиметр | Программно | Мультиметр |
| Auto | 1.417-1.428 | 1.45 | 1.395-1.406 | 1.41 |
| Level 1 | 1.406-1.417 | 1.45 | 1.395-1.406 | 1.41 |
| Level 2 | 1.406-1.417 | 1.45 | 1.406 | 1.42 |
| Level 3 | 1.417-1.428 | 1.45 | 1.406 | 1.43 |
| Level 4 | 1.417-1.428 | 1.45 | 1.417 | 1.43-1.44 |
| Level 5 | 1.417-1.428 | 1.45 | 1.428 | 1.44 |
| Level 6 | 1.417 | 1.45 | 1.439-1.450 | 1.46 |
| Level 7 | 1.406-1.417 | 1.45 | 1.439-1.450 | 1.46 |
| Level 8 | 1.406-1.417 | 1.45 | 1.450-1.461 | 1.47-1.48 |
Напряжение CPU SoC Voltage (CPU NB Core)
Доступен программный мониторинг данного напряжения – SoC Voltage (SVI2 TFN).
| Режим | Простой | Нагрузка LinX AVX | Нагрузка LinX AVX + Furmark | |||
| Установлено 1.10 В | Программно | Мультиметр | Программно | Мультиметр | Программно | Мультиметр |
| Auto | 1.100 | 1.10 | 1.094 | 1.10 | 1.044 | 1.06 |
| Level 1 | 1.087-1.100 | 1.10 | 1.094 | 1.10 | 1.044-1.050 | 1.06 |
| Level 2 | 1.087-1.100 | 1.10 | 1.087-1.094 | 1.11 | 1.050-1.056 | 1.07 |
| Level 3 | 1.100 | 1.10 | 1.100 | 1.11 | 1.056-1.063 | 1.08 |
| Level 4 | 1.100 | 1.10 | 1.100 | 1.11 | 1.063-1.069 | 1.09 |
| Level 5 | 1.100 | 1.10 | 1.100 | 1.11 | 1.075 | 1.09 |
| Level 6 | 1.100 | 1.10 | 1.100 | 1.11 | 1.087 | 1.11 |
| Level 7 | 1.100 | 1.10 | 1.100 | 1.11 | 1.094 | 1.11 |
| Level 8 | 1.100 | 1.10 | 1.100 | 1.11 | 1.100 | 1.12 |
С этим напряжением интересней. Когда мы не задействуем графическое ядро процессора, озадачиваться выбором режима LLC нет никакого смысла, напряжение одинаковое. Однако стоит взяться за встроенное видеоядро и обстановка меняется - напряжение начинает отклоняться в ту или иную сторону, хотя по абсолютным значениям разница невелика. Здесь также оптимален Level 6 и Level 7. Допустимы и Level 4 и Level 5, но, осмелюсь предположить, что это скорее только для 2200G, тогда как 2400G свои более прожорливым графическим ядром приведет к большему проседанию напряжения.
Напряжение оперативной памяти (DRAM Voltage)
Программный мониторинг данного напряжения недоступен (в том числе, в BIOS), только мультиметр.
| Режим | Простой | Нагрузка Prime95 x64 на весь объем памяти |
| 1.200 | 1.21 | 1.21-1.22 |
| 1.250 | 1.26 | 1.26-1.27 |
| 1.300 | 1.31 | 1.31-1.32 |
| 1.350 | 1.36 | 1.36-1.37 |
| 1.400 | 1.41 | 1.41-1.42 |
Никаких отличий от Pinnacle Ridge.
В штатном режиме температура с тыльной стороны платы в области элементов цепей питания процессора при самой интенсивной нагрузке (которая в реальной жизни практически недостижима) в лице LinX AVX и Furmark доходит до +50 °C по фазам CPU Core Voltage и до +52 °C по фазам CPU SoC Voltage.
В режиме «все настройки по умолчанию» под LinX AVX и Blender частота работы процессора в среднем удерживалась в рамках 3500-3600 МГц при нагрузке на все ядра (при активном в Windows режиме «высокая производительность»):
Разогнался подопытный процессор до отметки в 3800 МГц по ядрам, 1500 МГц по графическому ядру и 3200 16-16-16-38-1T по памяти (полный разгон данного экземпляра).
Полный список настроек, при которых удалось этого достичь:
VDDCR CPU Voltage - 1.35 В (VDDCR CPU Load Line Calibration в положении Level 6)
VDDCR SOC Voltage - 1.100 В (VDDCR SOC Load Line Calibration в положении Level 6)
DRAM Voltage - 1.350 В
tCL - 16T
tRCDRD - 18T
tRCDWR - 18T
tRP - 18T
tRAS - 38T
CR – 1T
При таком разгоне температура с тыльной стороны платы в области элементов цепей питания процессора под LinX AVX и Furmark добралась до +51 °C по фазам CPU Core Voltage и до +54 °C по фазам CPU SoC Voltage.
Прирост мизерный. Дополнительный направленный обдув не требуется.
Следует заметить, что при установке AMD Ryzen 5 2200G в BIOS материнской платы в разделе Ai Tweaker отображается дополнительный параметр GFX core voltage, который можно изменять в пределах 0.00625 – 1.55000 В с шагом 0.00625 В.
По логике, это напряжение должно относиться к встроенному графическому ядру процессора, однако никакого эффекта от манипуляций с ним обнаружить не удалось, частотный GPU был привязан к напряжению CPU SoC Voltage и реагировал только на него.
ASUS ROG Strix X370-F Gaming, новое издание – именно так можно назвать рассмотренную модель ASUS: материнские платы крайне схожи. И, на мой взгляд, прогресс неоднозначный.
С одной стороны – новый набор системной логики (который практически не отличается от старого), поддержка процессоров Pinnacle Ridge «из коробки», зато отобрали два SATA, вместо них добавили еще один M.2, ценность которого неочевидна (утешает то, что появился далеко не лишний теплоотвод у основного M.2). На задней интерфейсной панели заглушка, планка которой теперь стала «предустановленной». Число поддерживаемых USB сократилось на два. Но появился PS/2, что могут оценить некоторые заядлые геймеры (PS/2 в силу своей логики иной раз работает лучше USB). Упрощена декоративная подсветка. Сеть, звук, количество слотов PCI-Express, поддержка SLI/CrossFire – остались те же.
Изменилась ли цена? Да. ASUS ROG Strix X370-F Gaming на момент ее дебюта можно было приобрести примерно за $210-220, новая ASUS ROG Strix X470-F Gaming предлагается производителем по цене $199, что вполне компенсирует некоторые потери в потребительских характеристиках. К сожалению, это не касается нашей отечественной розницы, в которой ценник на данный момент соответствует ~$246. Сама новинка добротная, с адекватным поведением, приличным оснащением и хорошими возможностями, но все портят аппетиты российской розницы.
По итогам обзора материнская плата ASUS ROG Strix X470-F Gaming получает награду:
Выражаем благодарность:
