После долгого нахождения на позициях аутсайдера компания AMD выпустила новую производительную процессорную микроархитектуру, совершив серьезный рывок с Ryzen Threadripper. Пусть новинка и не стала абсолютным лидером, но она является масштабируемой, возможность свободной компоновки ядер в ней заложена изначально, как и потенциал для наращивания количества ядер.
Получившиеся у AMD процессоры по праву могут относиться к категории HEDT (High-End DeskTop Processors): помимо большого количества производительных ядер, они обладают богатейшими возможностями по подключению периферии, имея свободными 60 линий PCI-Express 3.0. Это почти в полтора раза больше, чем предлагают конкурирующие процессоры Intel в исполнении LGA 2066 (44 линии).
В итоге производители материнских плат смогли выпустить на платформе AMD Socket TR4 богато оснащенные имиджевые решения, зачастую даже превосходящие конкурента в виде Intel. На этот раз, благодаря нашим партнерам – компаниям Gigabyte и Регард мы рассмотрим модель, которую сам производитель позиционирует как бескомпромиссное решение для требовательных пользователей.
| Модель | Gigabyte X399 Aorus Gaming 7 |
| Средневзвешенная цена* | 32 000 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | AMD Ryzen Threadripper В исполнении Socket TR4 |
| Набор системной логики | AMD X399 |
| Оперативная память | Поддержка памяти зависит от установленного процессора 8 x DDR4 разъемов DIMM Поддерживаемый объем памяти - до 128 Гбайт (небуферизованной, ECC и не-ECC) Поддержка четырехканального режима и Intel X.M.P. |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Rivet Network Killer E2500 (10/100/1000 Мбит/с) 1 x Intel Dual Band Wireless-AC 8265 (WiFi, Bluetooth 4.1) |
| Слоты расширения | 2 слота PCI Express x16 3.0, физически как x16 2 слота PCI-Express x16 3.0 физически как х8 1 слот PCI-Express 2.0 x16, физически как х4 |
| Поддержка графических тандемов | AMD CrossFire (до 4 видеокарт) Nvidia SLI (до 4 видеокарт) |
| Дисковая подсистема | 8 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 2 х M.2 2260/2280/22110 SATA 6 Гбит/с и PCIe 3.0 x4 1 х M.2* 2242/2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4 |
| USB | 3 порта USB 3.1 Gen2 (Type A и Type C на задней панели платы, колодка Type C для подключения передней панели корпуса) 10 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов, 8 портов на задней панели платы) 4 порта USB 2.0 (2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 1 x 4-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (4-pin) 6 разъемов для подключения дополнительных вентиляторов и СЖО (4 pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 1 колодка USB 3.1 Gen1 1 колодка USB 3.1 Gen2 Type C 1 колодка TPM Кнопки сброса настроек CMOS, включения, перезагрузки 3 разъема для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 8 портов USB 3.1 Gen1 2 порта USB 3.1 Gen2 (Type A и Type C) 1 сетевой порт RJ-45 2 разъема для антенн WiFi 1 разъем PS/2 5 аудиоразъемов SPDIF |
| Контроллер I/O | ITE IT8295FN |
| BIOS | Две несъемных микросхемы флеш-памяти объемом 128 Мбит каждая Gigabyte Q-Flash Plus AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Материнская плата Gigabyte X399 Aorus Gaming 7 упакована в крупную коробку (вес умеренный) с преобладанием в оформлении черных цветов. Все строго и сухо: нет ни прозрачных окошек, ни откидных крышек с разворотом, ни ручки для переноски.
По сравнению с протестированной мною на днях ASUS ROG Zenith Extreme комплектация много скромнее, что, впрочем, вполне логично, учитывая гораздо меньшую цену платы Gigabyte.
Имеется один комплект наклеек, размещенный на листе чуть больше формата A4: этикетки с логотипом Aorus в различных вариациях, этикетки для маркировки кабелей SATA в собранном ПК.
Инструкция по эксплуатации и раскрывающийся буклет по быстрой сборке, DVD с программным обеспечением, рельефный значок с логотипом Gigabyte Aorus на клейкой основе.
WiFi-антенна, три крепежных винта со стойками для установки карт расширения форм-фактора M.2, специальный G-Connector для облегчения подключения элементов передней панели корпуса системного блока (кнопки, индикаторы), заглушка для задней интерфейсной панели корпуса системного блока, две тканевые стяжки на застежках-«липучках» для фиксации проводов.
Четыре кабеля SATA (два с прямыми коннекторами, два - с одним прямым и одним угловым коннектором) в индивидуальной тканевой оплетке, две термопары, два кабеля для светодиодной подсветки, один жесткий мостик SLI с разъемами в металлической корпусировке для объединения двух видеокарт.
Новинка выполнена в форм-факторе ATX с размерами 305 на 244 мм. Цветовая схема – черный с серебристым.
Плата очень богато оснащена декоративной подсветкой: светятся слоты PEG и оперативной памяти, декоративный пластиковый кожух, радиатор набора системной логики, также работает индикатор POST-кодов. Подсветка яркая, вся подсветка расположена только с лицевой стороны платы, с тыльной стороны светодиодов нет.
Помимо собственной подсветки, на плате имеется три разъема для подключения дополнительной внешней подсветки. Один в правом верхнем углу платы, рассчитанный на подключение подсветки только с напряжением +12 В.
Два разъема размещены в левом нижнем углу платы. Пятиконтактный разъем обеспечивает питание только +12 В.
Трехконтактный, с маркировкой «VDG» ориентирован на подсветку с цифровым управлением и напряжением питания +5 В и +12 В, выбор величины напряжения обеспечивается перестановкой перемычки над разъемом. Двухконтактный корпусированный разъем LED_C1 предназначен для подключения внешнего питания с напряжением +5 В, запускающим подсветку платы без необходимости полной сборки системы (демонстрационный стенд на выставке, витрине магазина и т.д.).
По умолчанию при работающей системе декоративная подсветка светится красным, при выключенной, но не лишенной питания системе – не работает (можно включить ее и в этом состоянии, переключив в BIOS материнской платы в разделе Peripherals параметр LEDs in Sleep, Hibernation, and Soft of States в положение On).
Настройку режимов работы и цвет подсветки можно осуществлять в BIOS материнской платы через подраздел RGB Fusion в разделе Peripherals
А для тех, кто страшится BIOS, есть возможность управления и в среде операционной системы Windows, для чего необходимо установить два фирменных приложения – Gigabyte APP Center и Gigabyte Ambient LED.

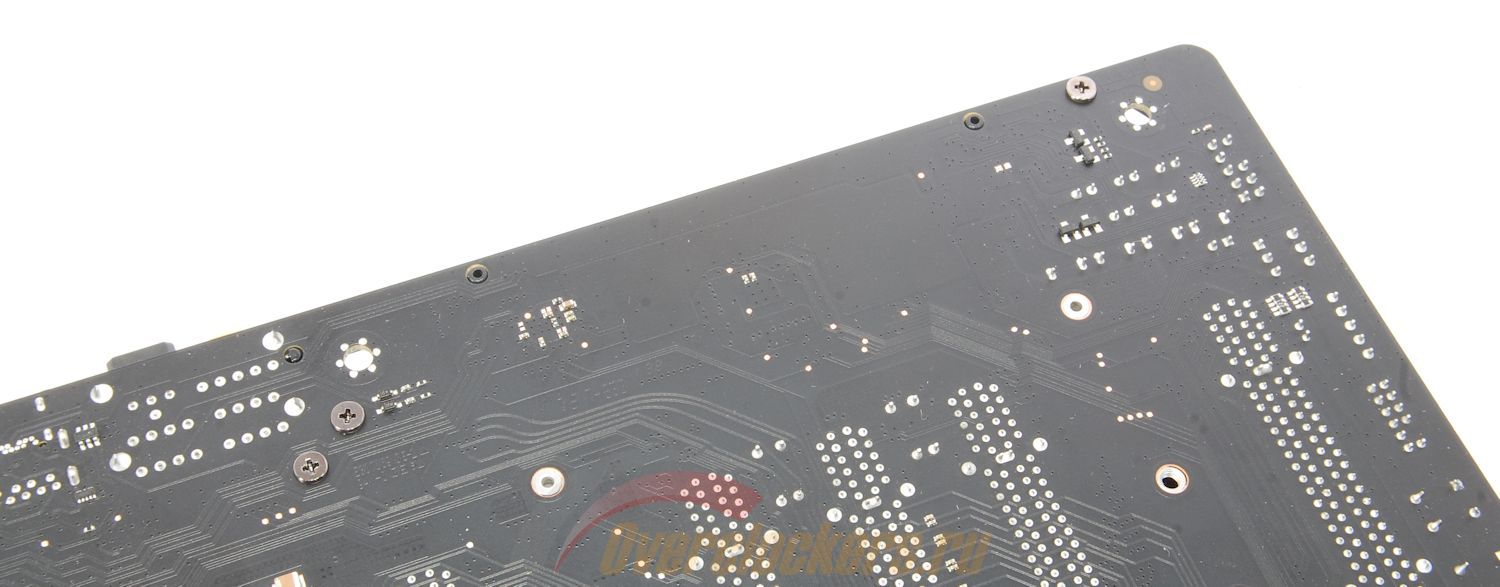

На плате установлено три радиатора, все они используют винтовое крепление.
А винты радиатора набора системной логики дополнительно оснащены пружинами.
Отдельными легкосъемными радиаторами оснащено каждое из трех посадочных мест M.2 на плате.
Каждый радиатор с внутренней стороны снабжен специальной термопрокладкой, закрытой упаковочной пленкой, которую необходимо удалить перед использованием.
Термоинтерфейс мягкий, но не размазывается. Его единственный недостаток – он выделяет из себя некоторое количество «влаги», однако особого вреда от него на подопытном Samsung 950 Pro 512 Гбайт обнаружить не удалось. Хотя, надо отметить, время на тестирование было ограничено, каковы будут последствия для этикетки при продолжительной эксплуатации, предсказать не берусь. Запасного термоинтерфейса в комплекте платы не имеется.
Радиаторы подсистемы питания процессора не сплошные, выполнены из алюминиевого справа и соединены теплотрубкой.
Верхний радиатор контактирует с элементами цепи питания, формирующими напряжение CPU VCore, а боковой – CPU NB SoC и одной из двух подсистем питания оперативной памяти.
Интересно, что радиатор контактирует не только с транзисторами, но и с катушками индуктивности, для чего установлено две отдельных термопрокладки. А вот сам термоинтерфейс мне не понравился: он до такой легко крошится, что я просто не рискнул его снимать целиком.
Пользователи, любящие строить масштабные системы охлаждения, останутся довольны: на Gigabyte X399 Aorus Gaming 7 установлено сразу восемь четырехконтактных разъемов для подключения вентиляторов и помп СЖО.
Пять разъемов размещены в правом верхнем углу платы, два – на нижнем краю платы, ближе к правому углу, один – у левого края платы за колодкой аудиоразъемов задней интерфейсной панели. Разъемы EC_TEMP1 (расположен в верхнем правом углу платы) и EC_TEMP2 (нижний край платы), предназначены для подключения внешних термопар (имеются в комплекте материнской платы).
Каждый из разъемов оснащен индивидуальным контроллерам Nuvoton 3947S и регулировка уровня оборотов доступна и для трехконтактных, и четырехконтактных (ШИМ) вентиляторов. Все разъемы контролируются раздельно. Разъемы с пометкой «PUMP» в названии и разъем CPU-FAN_OPT рассчитаны на подключение помп систем жидкостного охлаждения – предельная сила тока на них составляет 3 ампера.
Все параметры регулировки оборотами доступны в BIOS материнской платы в разделе Smart Fan 5. Для настройки поведения вентиляторов в BIOS доступны три готовых профиля («Нормальный», «Тихий», «Полная скорость») и один настраиваемый вручную. Вентиляторы, при соответствующей настройке, могут останавливаться полностью (как трех-, так и четырехконтактные, проверено на Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm, Arctic Cooling F9, Scythe SY9225SL12M-P, при этом для четырехконтактных вентиляторов необходимо выбрать опцию «Voltage», а чтобы не появлялись предупреждения о неработающем вентиляторе, нужно отключить контроль за оборотами посредством параметра «*** FAN Stop»).
Почти для каждого из разъемов, можно задать температурный датчик, от показаний которого будет работать регулировка оборотов. Доступны CPU (в кристалле процессора), PCH (в кристалле набора системной логики), PCIEX16 (датчик около первого слота PEG), VRM MOS (температура мосфетов в фазах напряжения CPU VCore), System2 (где-то на плате), EC_TEMP1 (внешняя термопара; почему-то только один, возможно, две термопары одновременно работать не будут, только одна – проверить нечем, в инструкции не к плате поясняется). Это не касается разъема CPU_FAN – на нем привязка возможна только для температуры процессора.
На графиках доступно шесть уровней – от «0» до «5». При этом уровень «5» всегда соответствует максимальному уровню оборотов, его можно лишь сдвигать влево-вправо, тем самым задавая температуру его включения (максимальное значение - 100°C). Таким образом, инженеры Gigabyte заблокировали возможность абсолютного отключения вентилятора даже при перегреве. Любые изменения, произведенные пользователем, вступают в силу сразу (с задержкой в несколько секунд), никаких промежуточных сохранений настроек и перезагрузок не требуется.
Системе охлаждения процессора необходимо вписываться в приведенные выше габариты.
Процессоры в исполнении Socket TR4 не только архитектурно идентичны Socket AM4, схема их подсистемы питания также аналогична: процессору для работы требуются два основных напряжения CPU VCore и CPU NB/SoC.
Однако на Socket TR4 свои нюансы все же имеются: немалый уровень энергопотребления процессора вкупе с тотальным дефицитом места из-за колоссальных размеров процессорного разъема и наличия восьми слотов памяти привели к «географическому» разделению преобразователей питания, формирующих указанные напряжения. В итоге первый (CPU VCore) остался над процессорным разъемом, второй (CPU NB/SoC) – на подавляющем числе материнских плат перемещен под процессорный разъем и лишен собственного теплоотвода. Рассматриваемая материнская плата Gigabyte отклоняется от этой схемы: на ней преобразователь CPU NB/SoC вынесен влево, за слоты оперативной памяти и полностью обособлен от CPU VCore – у него даже ШИМ-контроллер собственный.

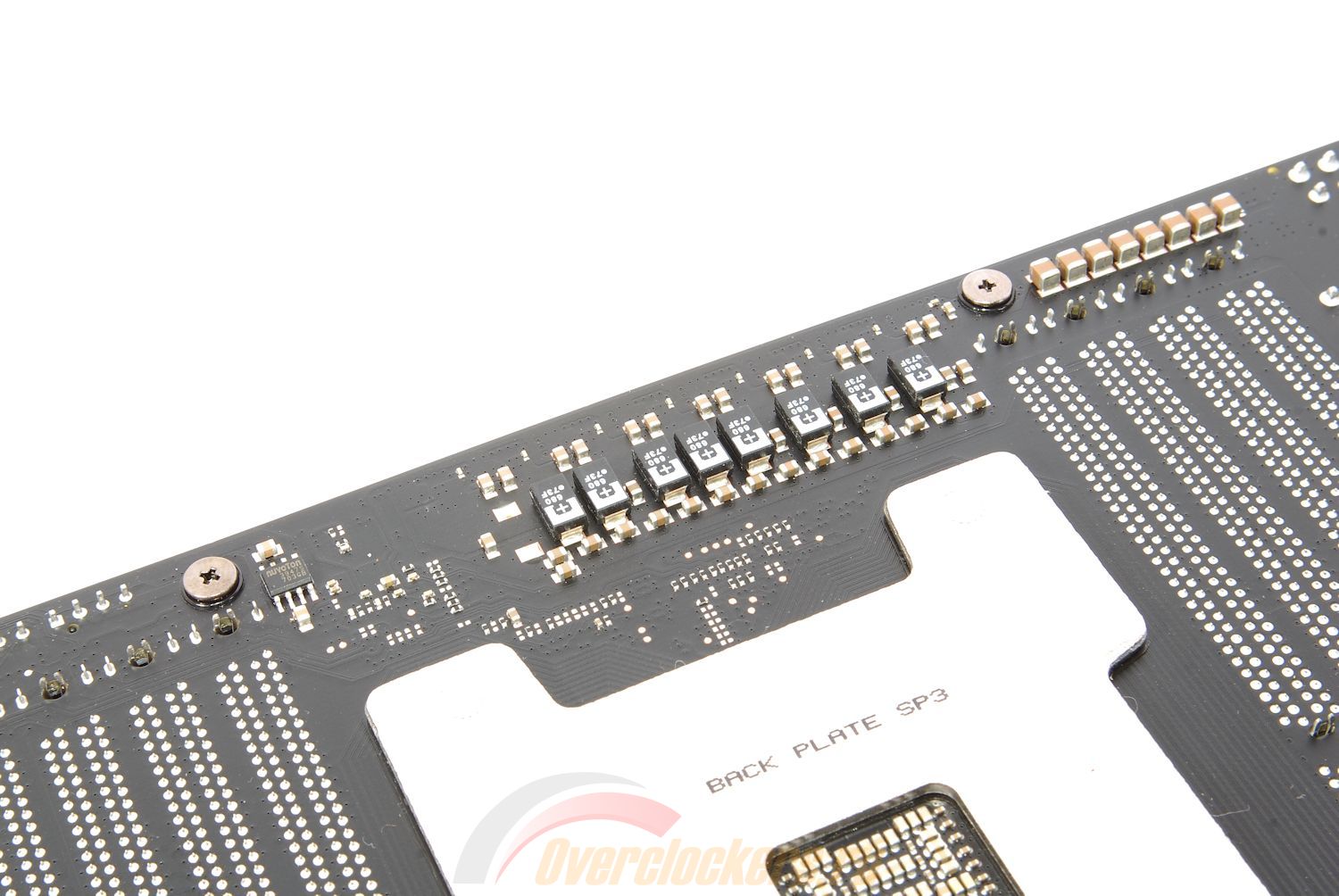

Восьмифазный преобразователь работает под управлением ШИМ-контроллера International Rectifier IR35201 и базируется на DrMOS-микросхемах International Rectifier IR3556M (IR с некоторых пор стала частью в Infineon, поэтому не удивляйтесь, что ссылка ведет на сайт последней). Суммарная мощность преобразователя – до 400 А. С тыльной стороны платы распаяны 8 планарных конденсаторов емкостью 680 мкФ каждый.
Преобразователь питания CPU NB/SoC двухфазный, также управляется International Rectifier IR35201 (это при том, что контроллер может управлять восемью фазами, серьезная расточительность со стороны Gigabyte) и базируется на IR3556M.

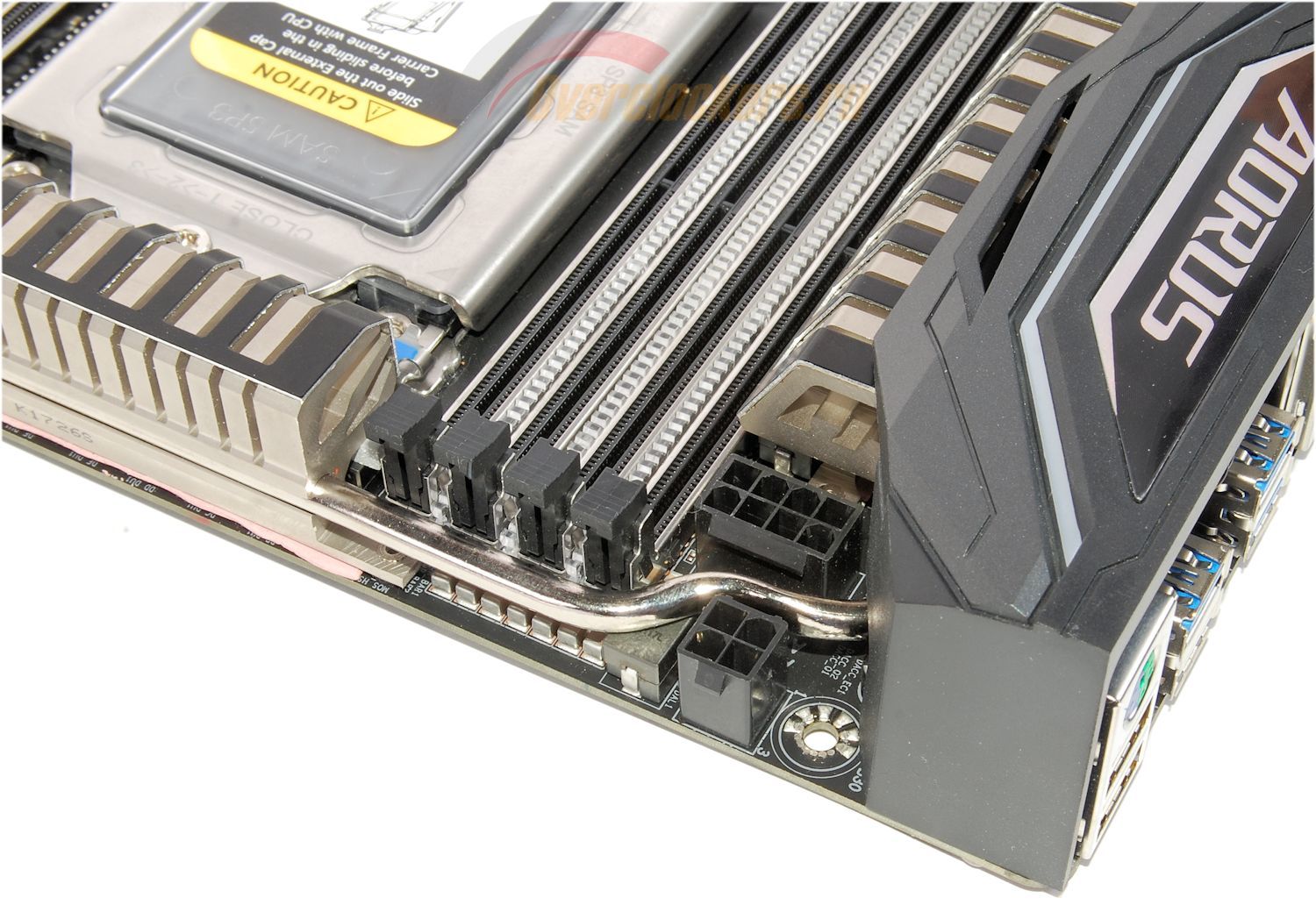

Исходные +12 В на преобразователь питания процессора поступают через два разъема ESP12V, которые в жуткой тесноте размещены в левом верхнем углу платы, наверное поэтому они не оба восьмиконтактные.
Плата никак не контролирует подключение питания к обоим разъемам и запускается даже если использовать один только четырехконтактный разъем. Поступать так на практике не стоит, если нет желания повредить разъем: под нагрузкой возникают серьезные токи, особенно в разгоне.

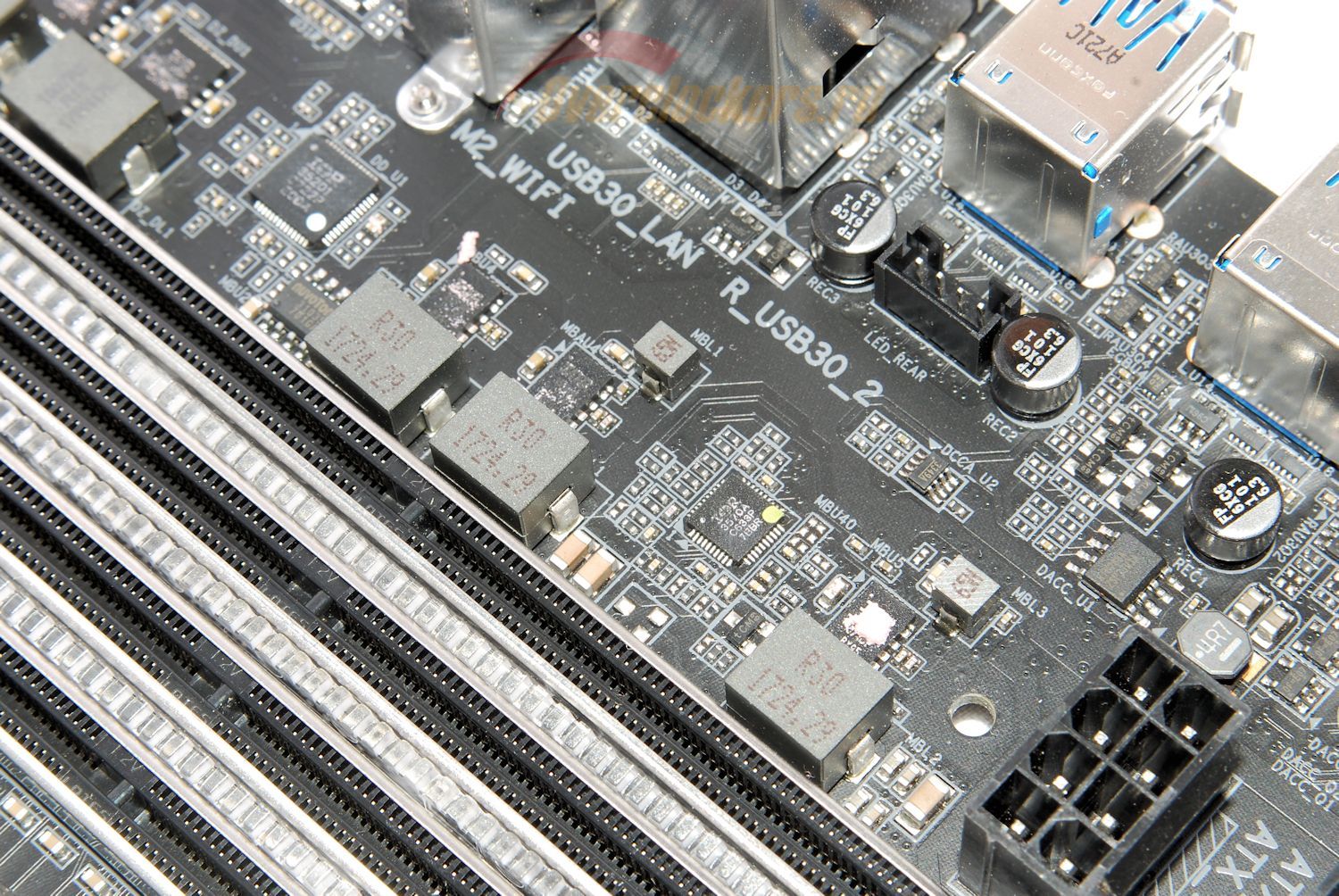

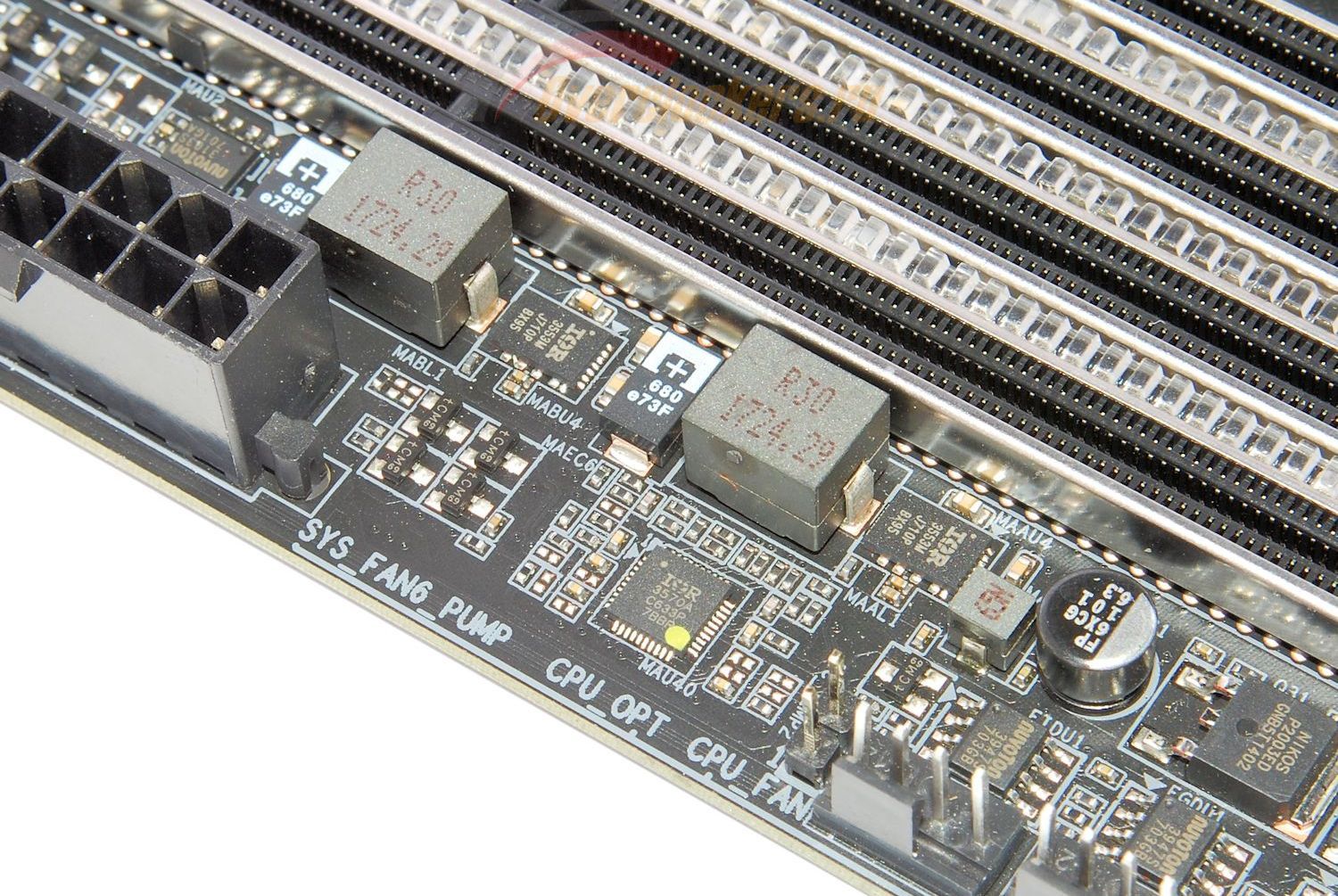

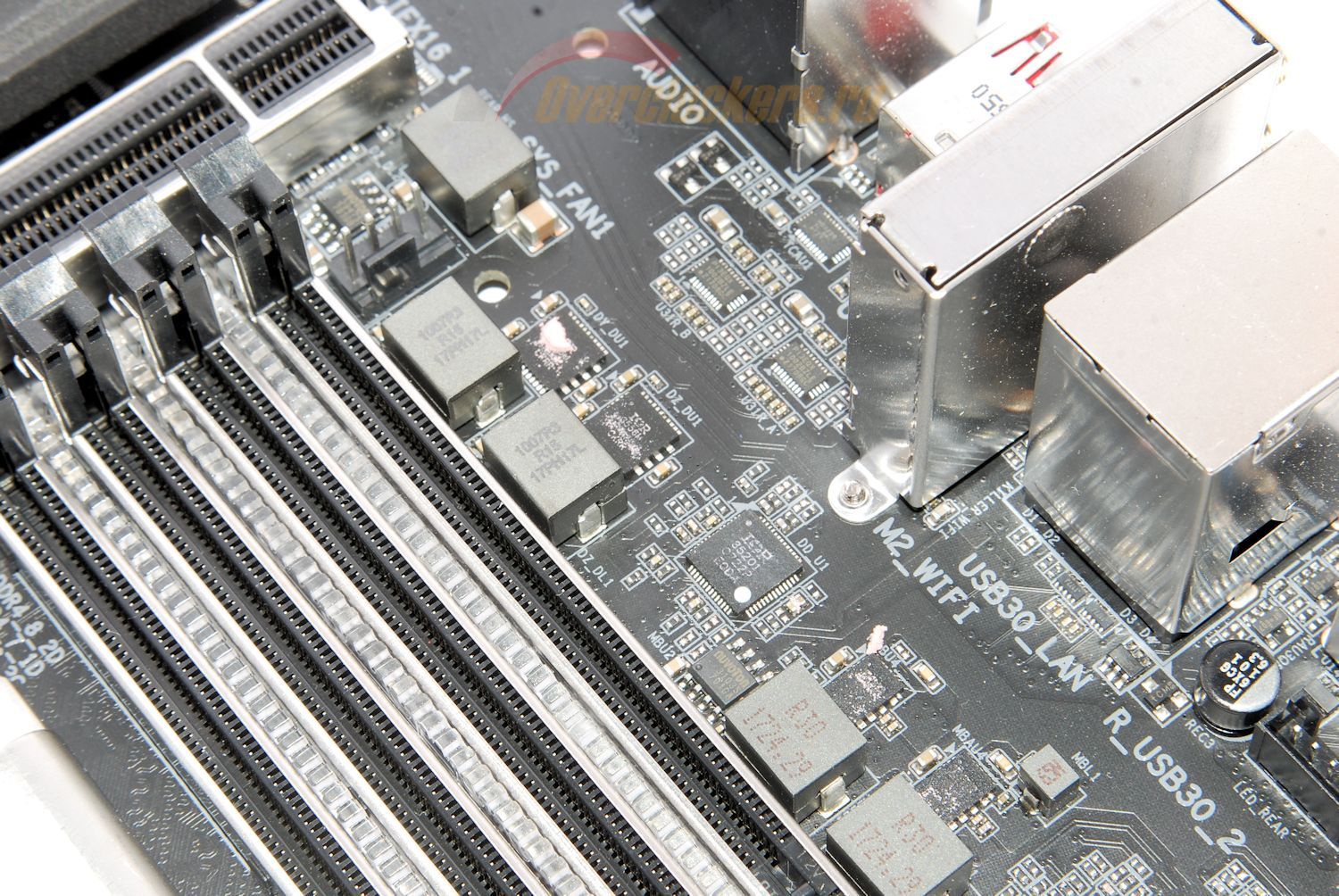

Питание памяти также раздельное (как, кстати, и на конкурирующем LGA2066) – группы из четырех слотов каждая питаются от отдельных идентичных двухфазных преобразователей.
ШИМ-контроллеры - International Rectifier IR3570A (очередное расточительство – этот контроллер может управлять пятью фазами). Транзисторные сборки DrMOS – IR3553M.

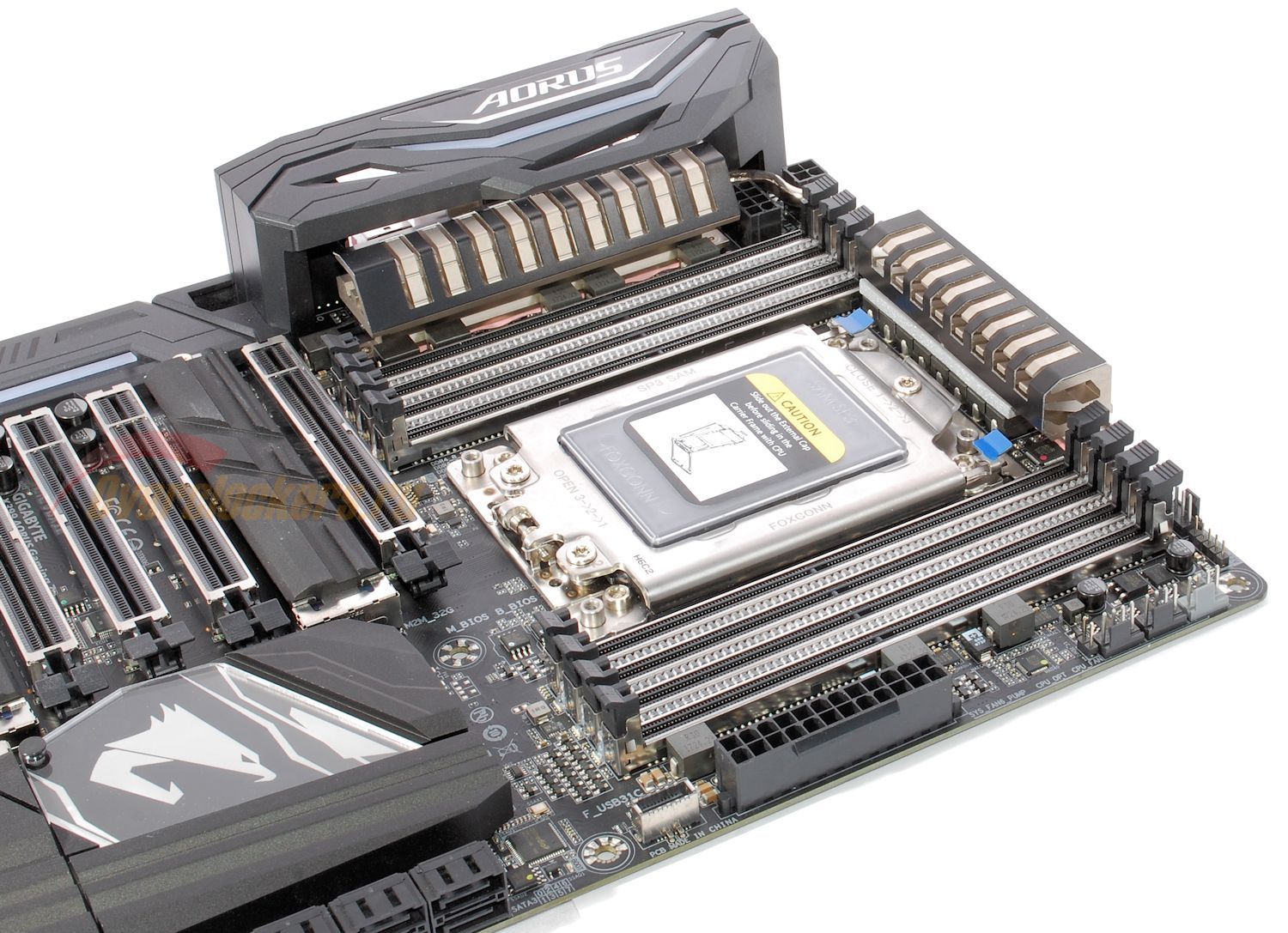

На плате установлено восемь слотов памяти DDR4, которые разбиты на две группы по четыре слота в каждой, размещенные по бокам от процессорного разъема. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Gigabyte указывает на поддержку до 128 Гбайт памяти с частотой 2133, 2400 и 2667 МГц, а также в режиме разгона («OC», расшифровывается как «возможно, но не гарантируется») – 2800, 2933, 3200, 3333, 3466 и 3600 МГц. На деле в BIOS плате есть множители и для более высоких частот 3866 и 4000 МГц. Реальная работоспособность часто зависит, помимо очевидных моментов вроде памяти и пользователя, от везения с конкретным экземпляром процессора (не забываем, что в сути TR4 – это сборка из кристаллов Summit Ridge / Zeppelin со всеми их плюсами и минусами, хоть и прошедших дополнительный отбор).
При сборке нужно учитывать рекомендации Gigabyte, построенные на основе спецификаций AMD. При наличии четырех модулей первыми необходимо занимать второй и четвертый слоты по счету от процессорного разъема. С двумя модулями правило аналогично, за исключением того, что нужно занимать правые от процессорного разъема слоты. Шесть – остаются свободными ближние к процессорному разъему слоты.

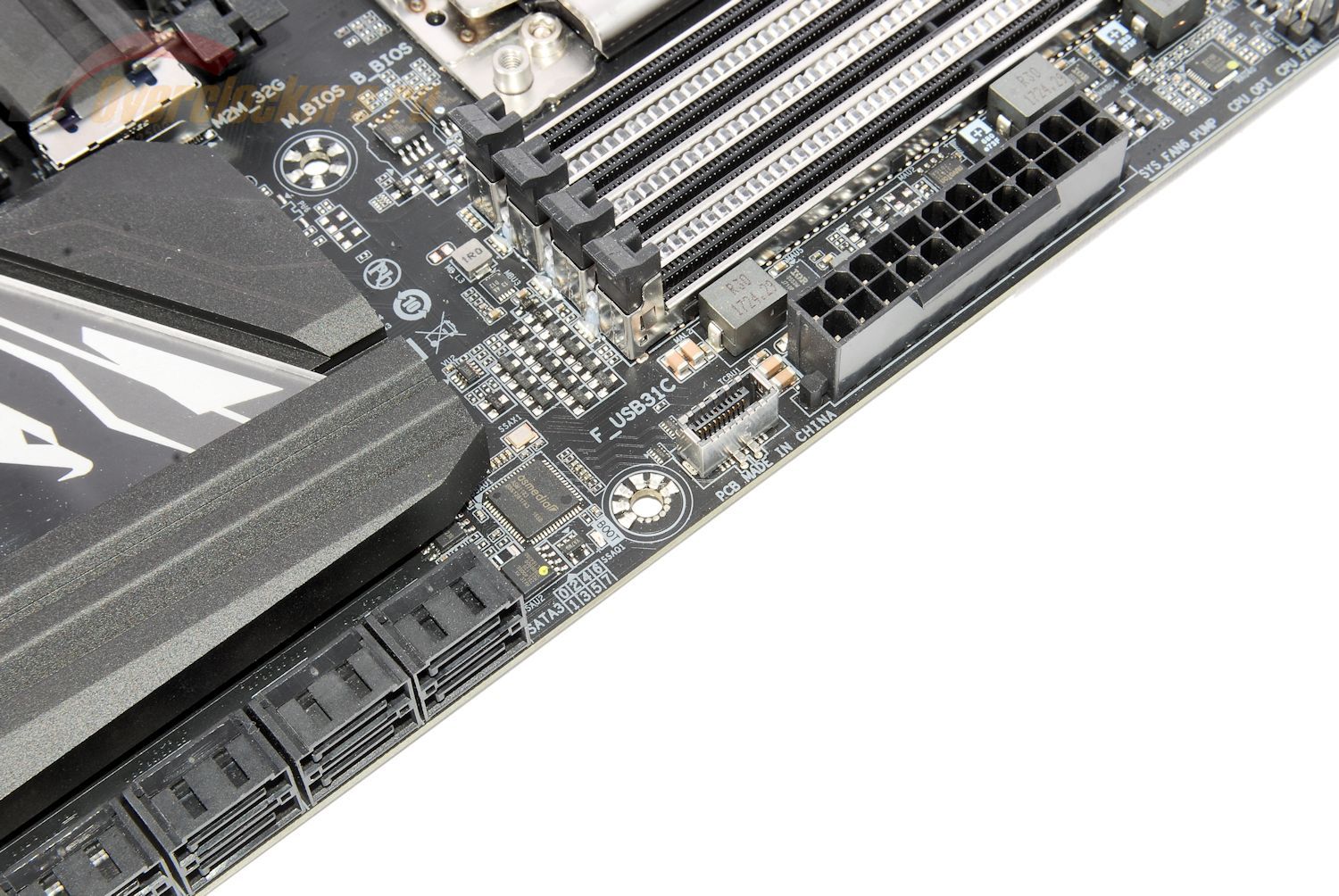

Под разъемом основного питания ATX мы найдем колодку USB 3.1 Gen 2 нового формата Type C (не путать с одноименным форматом порта), что интересно, реализована она посредством дополнительного контроллера ASMedia ASM1143, расположенного чуть ниже. Сам контроллер подключен к набору системной логики AMD X399 двумя линиями PCIe 2.0. Хотя сам контроллер поддерживает два порта USB, данная колодка использует только один из них.
Устройства с таким типом подключения очень редки и обладают несколько нескромными ценами. Например, кабель Lian Li USB 3.1 Type-C Gen2/10G IO Ports Cable PW-IC01NH45 встречается в заграничной рознице по цене порядка $20, а фронтальная панель Lian Li PW–IC2DAH85 и вовсе примерно $55.
Не стоит обольщаться: менее «породистые», нежели Lian Li, производители тоже не отличаются скромностью аппетитов. Например, незатейливые конструктивно кабели USB 3.1 Front Panel Header to USB-C Type-C от неких ChenYang Technologies и Bestar продаются по ценам порядка $16 и выше даже на Aliexpress.

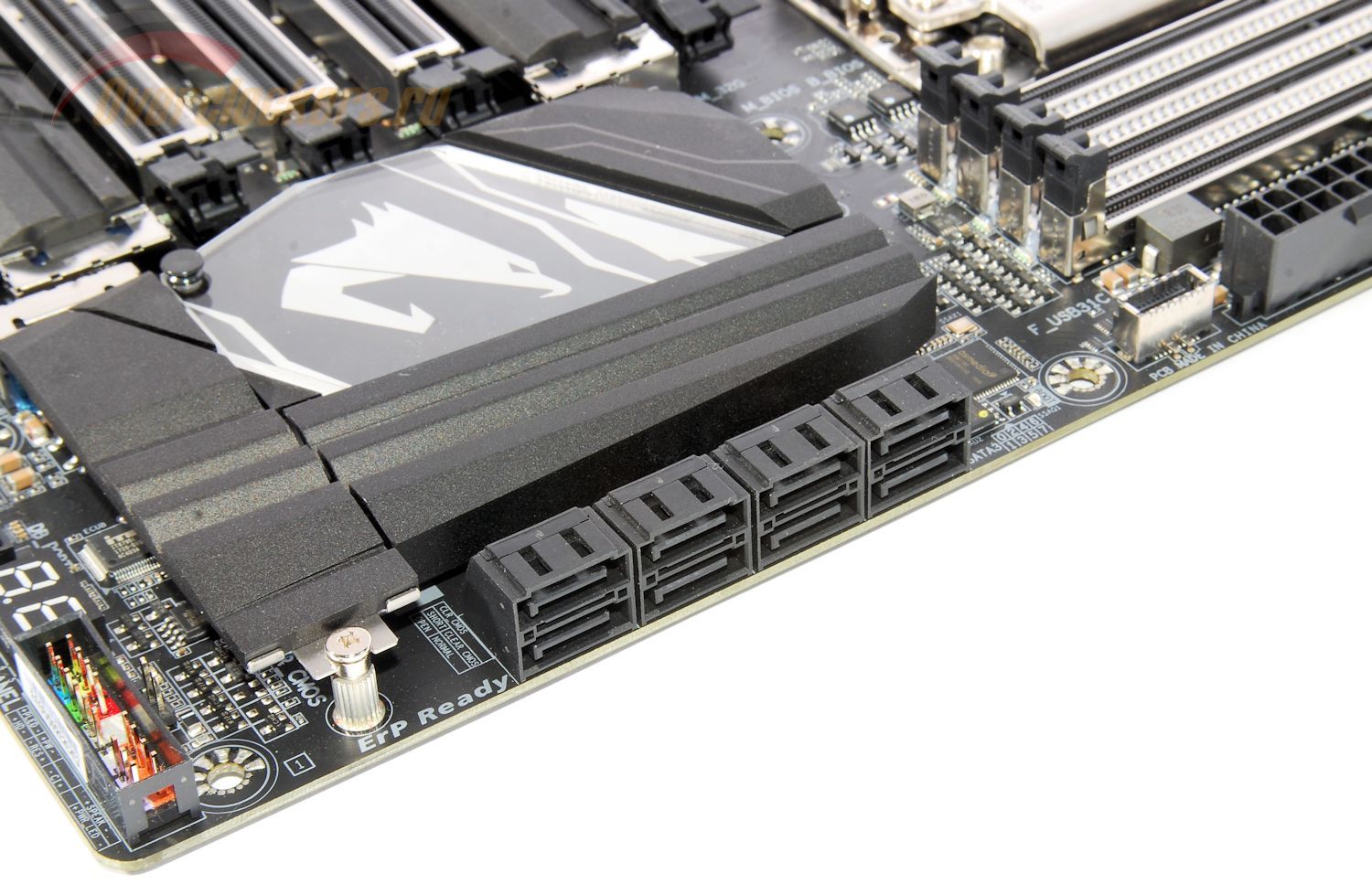

Дисковая подсистема может базироваться на восьми накопителях с восьмиконтактным интерфейсом SATA 6 Гбит/с.
Еще три накопителя можно установить в имеющиеся на плате посадочные места M.2 (поддерживаются PCIe/SATA и NVMe/AHCI), два из которых могут принять устройства типоразмеров 2260, 2280 и 22110, а одно – 2242, 2260 и 2280.
Все разъемы могут работать одновременно, допускается конфигурирование RAID-массивов, в том числе, и из SSD-накопителей с интерфейсом PCI-Express с протоколом NVMe (сборку такого массива мы рассмотрим в разделе тестирования).
Установка видеокарты с массивной системой охлаждения в верхний PEG не приведет к полной блокировке даже верхних разъемов SATA.

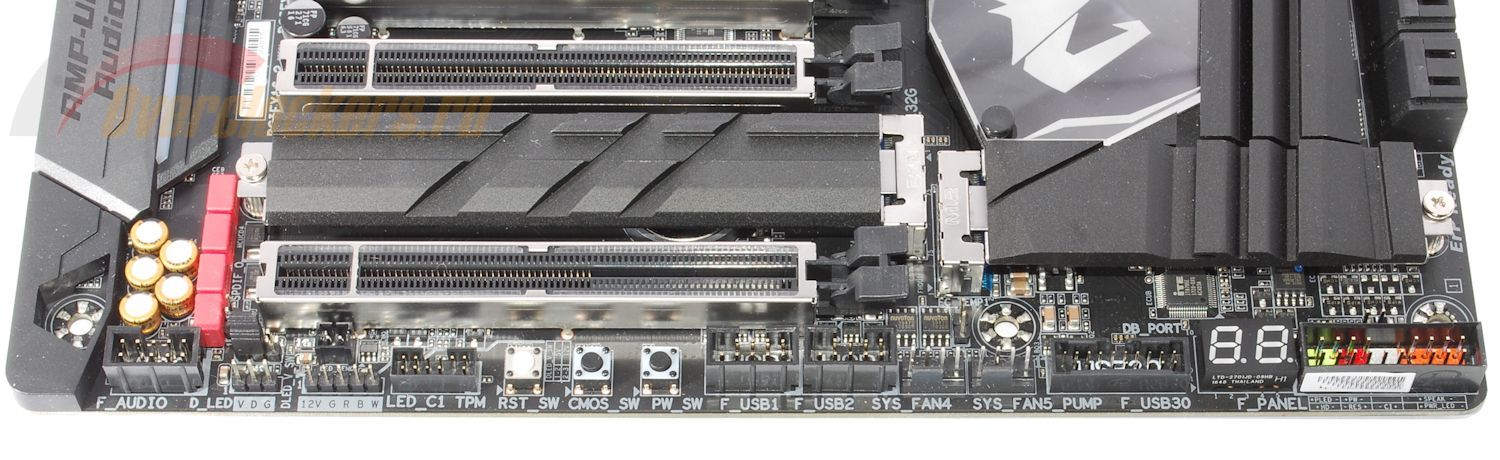

По нижнему краю платы размещены (справа налево):

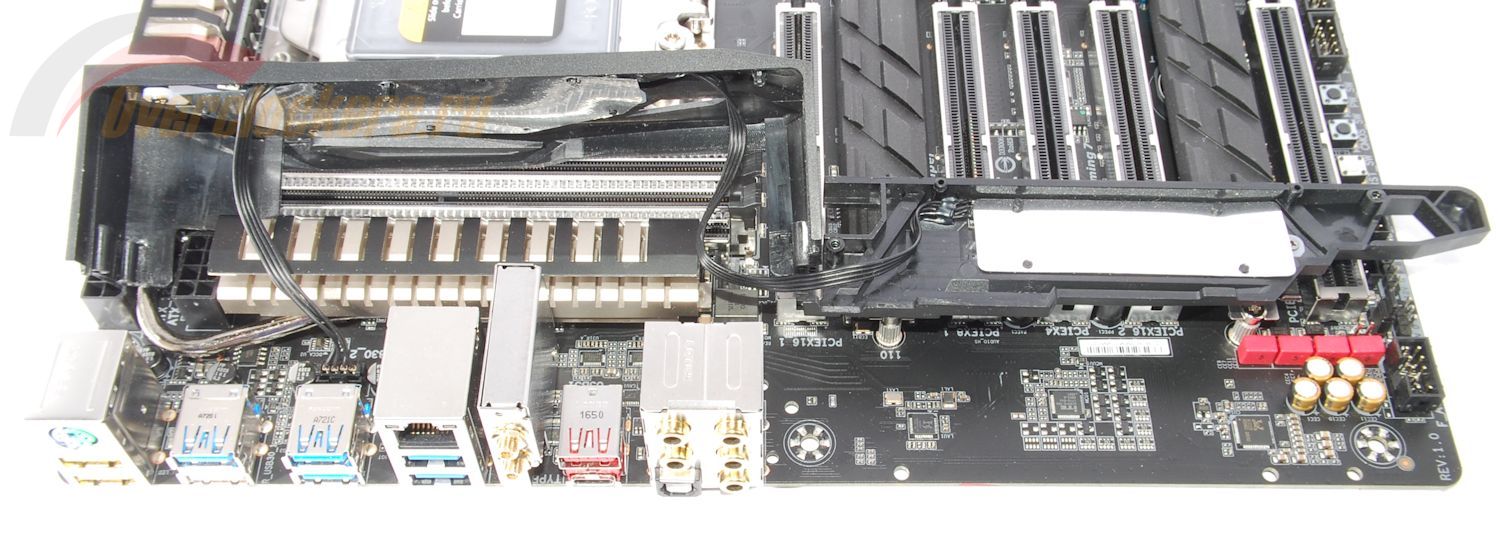

Правый край платы скрыт под пластиковым кожухом, который при желании можно снять, открутив несколько винтов.
Здесь мы найдем гигабитный сетевой контроллер Rivet Network Killer E2500, контроллер ввода-вывода (I/O) ITE IT8295FN (системный мониторинг, обороты вентиляторов и т.д.) и звуковой тракт.

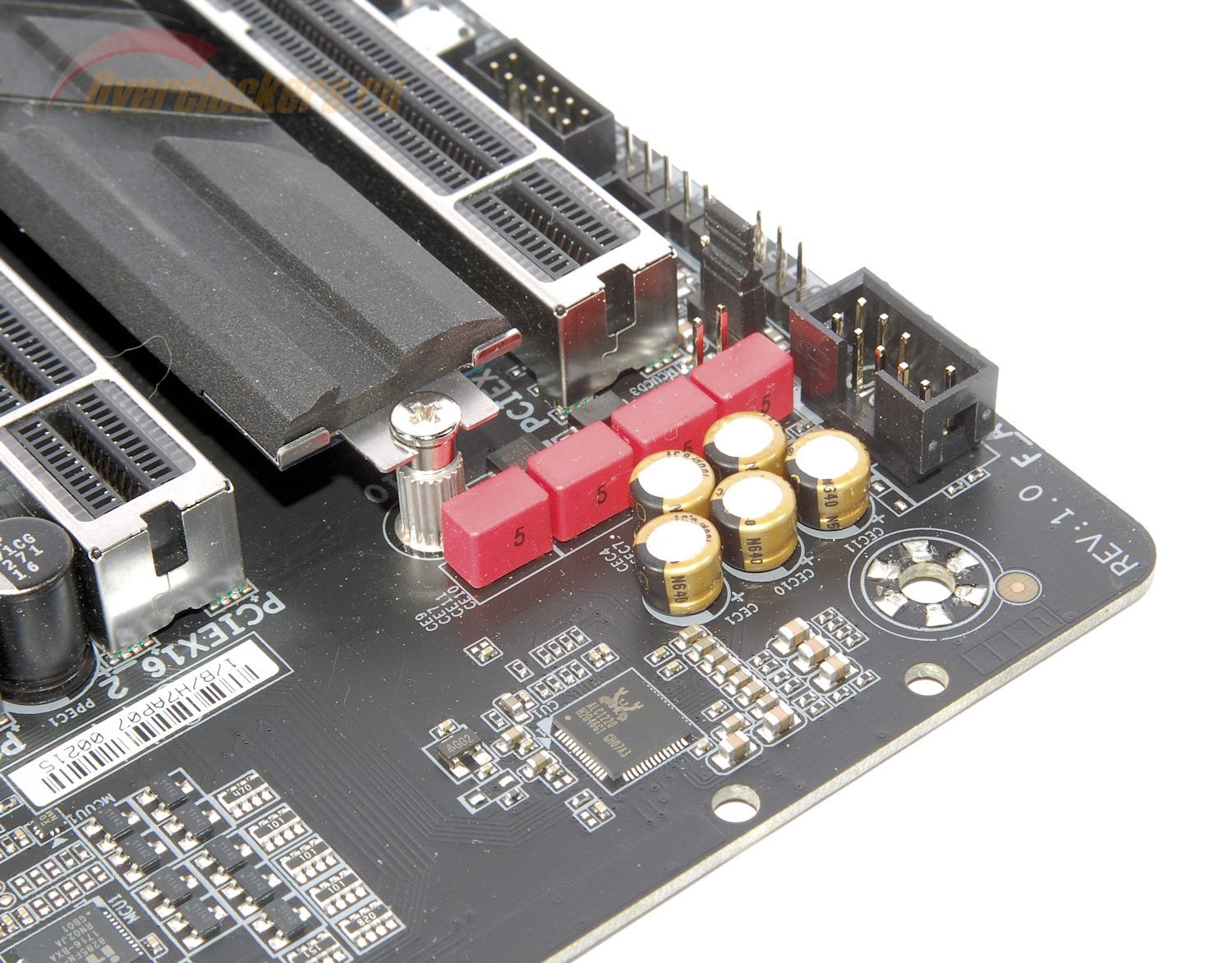

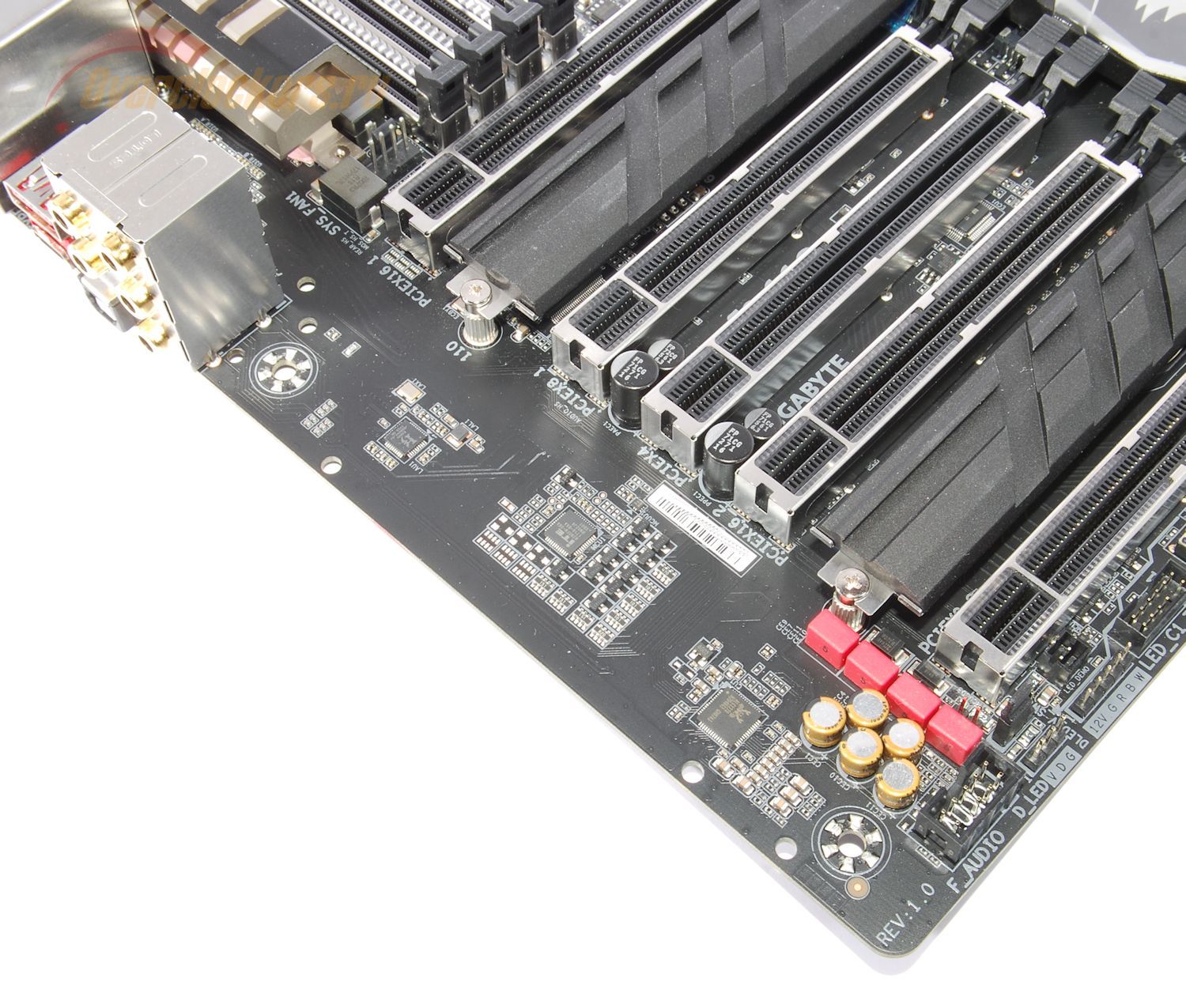

Звуковой тракт построен на базе контроллера Realtek ALC1220, которому сопутствует группа из пяти «Hi-End-конденсаторов» Nichicon и четыре пленочных конденсатора WIMA.
Сама Gigabyte характеризует их как «конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему Aorus AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов».
Вопреки ожиданиям, дополнительные усилители не установлены, используются только встроенные в Realtek ALC1220. Не хватает также еще одного элемента: аудиотракт не изолирован от остальной части платы участками текстолита без токопроводящих слоев.
Интересно, почему Gigabyte отказалась от столь привычного технического приема? Сочтен неэффективным?
Составной частью задней интерфейсной панели является съемная карта расширения – сетевой адаптер на двухдиапазонном контроллере Intel Dual Band Wireless-AC 8265, который, в дополнение к WiFi поддерживает Bluetooth версии 4.2.
Все USB реализованы силами платформы AMD.
Процессоры AMD TR4 несут в себе контроллеры PCIe с поддержкой 64 линий PCI-Express 3.0. 4 линии используются для подключения набора системной логики AMD X399, остальные 60 находятся в полном распоряжении проектировщиков материнских плат для реализации различных разъемов и подключения дополнительных контроллеров.
Все слоты работают в указанных режимах постоянно, никаких переключений или отключений.
Все слоты PEG и разъемы M.2 имеют специальную усиленную конструкцию в лице металлической корпусировки с дополнительными точками пайки к материнской плате (Gigabyte Ultra Durable PCIe Armor), нацеленную на предотвращения повреждения слотов при установке устройство с большим весом.
Как и в Socket AM4, процессоры Socket TR4 также несут в себе всю инициализирующую логику, а потому флеш-память располагается обычно рядом с процессорным разъемом. Gigabyte не стала отказываться от своей фирменной технологии дублирования, а потому микросхем две, обе – MXIC 25U12873F объемом 128 Мбит. Переключателей между микросхемами нет, реализация переключения при сбоях полностью программная, в силу этого в основной микросхеме для задействования резервной требуется сохранение целостности загрузчика.
Имеется технология аварийного восстановления микрокода BIOS и его обновления/отката по версии без необходимости установки процессора, памяти и/или видеокарты – Gigabyte Q-Flash Plus.
Чтобы воспользоваться ею, необходимо отформатировать на USB-флешку в файловую систему FAT32, разместить на ней файл с прошивкой (переименовав его в GIGABYTE.bin), вставить ее в соответствующий порт на задней интерфейсной панели и... просто ждать. Система автоматически определит наличие накопителя с файлом и запустит процесс прошивки, в ходе которого на плате будет мигать индикатор FBIOS_LED, который расположен рядом с USB-портом с поддержкой Q-Flash Plus на задней интерфейсной панели.
Процесс прошивки должен занять 2-3 минуты, после чего индикатор мигать перестанет, и система перезапустится автоматически. Плохо, что инженеры Gigabyte полагаются на автоматическое срабатывание Q-Flash Plus, лучше было бы доверить запуск пользователю по кнопке.
По нижнему краю платы установлены индикатор POST-кодов, кнопки включения (PW_SW), сброса настроек BIOS (CMOS_SW) и перезагрузки (RST_SW)
Стоит попинать инженеров Gigabyte: идея вклинить в один ряд с кнопками управления кнопку сброса настроек BIOS – идея просто отличная, самое оно по ошибке сбросить собственные труды по изменению параметров BIOS…
На всякий случай: тактовый генератор на плате отсутствует, инженеры Gigabyte отдали предпочтение встроенному в процессор, а потому изменять частоту BCLK нельзя.
| Модель | Gigabyte X399 Aorus Gaming 7 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | F3g за 3 октября 2017 года |
| BCLK | Неизменяемо |
| PCIe | Отсутствует |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 1333 / 1600 / 1866 / 2133 / 2400 / 2666 / 2800 / 2933 / 3066 / 3200 / 3333 / 3466 / 3600 / 3733 / 3866 / 4000 |
| Множитель процессора CPU Core |
Фиксировано для всех ядер - от 23 до 63.75 с шагом 0.25 Turbo Boost SMT |
| Напряжение CPU Core | - сдвигом от -0.1500 до +0.3000 В с шагом 0.00625 В - фиксированное значение от 1.19375 до 1.700 В с шагом 0.00625 В |
| Напряжение CPU NB/SoC | - сдвигом от -0.1500 до +0.3000 В с шагом 0.00625 В - фиксированное значение от 0.800 до 1.300 В с шагом 0.00625 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Normal, Standard, Low, Medium, High, Turbo, Extreme |
| Компенсация просадок напряжения CPU SoC (LoadLine Calibration) | Auto, Normal, Standard, Low, Medium, High, Turbo, Extreme |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.010 В, слоты разбиты на две группы по 4 слота и для каждой напряжение задается отдельно |
| Прочие напряжения | CPU VDD1.8, CPU SOC SB, 1.05V PROM, 1.05V SB, 1.8V, 2.5V PROM |
| Дополнительно | Защита от перенапряжений, защита от перегрузки по току, частота переключения фаз (300, 400 и 500 КГц) |
| Интерфейс BIOS | Графический, поддержка пятнадцати языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB, NTFS не поддерживается) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
Изначально плата при поступлении на тестировании была прошита BIOS версии F2, было произведено обновление до версии F3g.
Тестирование Gigabyte X399 Aorus Gaming 7 проводилось на следующей конфигурации:
Используемый тестовый стенд собирался из следующих комплектующих:
Итак, сборка RAID-массива. Занятие для любознательных экспериментаторов, не иначе. Сама по себе процедура довольно муторная и неоднозначная, приносящая целую цепочку неочевидных сюрпризов.
Устанавливаем два SSD-накопителя (можно и в слоты PEG, если M.2, то через адаптеры). Заходим в BIOS. В разделе Chipset переключаем параметр NVMe RAID mode в положение Enabled, а разделе BIOS – параметр CSM Support в Disabled.
Последнее действие, между прочим, параллельно отключит возможность загрузки с накопителей, размеченных в режиме MBR. Грузиться можно будет только с GPT. Нажимаем на клавиатуре последовательно F10 и Enter, что сохраняет изменения и перезагружает систему.
Снова входим в BIOS и обнаруживаем в разделе Peripherals новый подраздел RAIDXpert2 Configuration Utility, заходим в него и затем в Array Management:
Выбираем Create Array.
Select RAID Level – выбираем нужный режим (наша цель – наиболее скоростной RAID0), Select Physical Disk забрасывает нас в подраздел, где нам необходимо выбрать Select Media Type (SSD) и активировать оба наших PCIe SSD (переключаем в Enabled), затем сохранить изменения нажатием Apply Changes.
После чего, вернувшись в предыдущий подраздел, и нажимаем Create Array.
В итоге получаем готовый массив.
На этом процедура закончена, но мы можем прогуляться по другим подразделам, благо тут их немало.
После процедуры настройки и подготовки массива в BIOS, запускаем установку Windows 10 x64 Fall Creators Updates, которая на этапе выбора места для установки отображает размеченных два накопителя.
Устанавливаем драйвер и…
… натыкаемся на то, что система вообще перестает видеть накопители.
Сознаться, я тоже сначала растерялся, пробившись несколько часов. Изучение найденных видео в YouTube не дало ничего – судя по ним, все было сделано правильно.
Около часа экспериментов ни к чему не привело, и на волю была выпущена любознательность, которая сразу нашла ответ: при пустом окне доступных накопителей еще раз запускаем установку драйвера. Спустя несколько секунд появляется диалог выбора драйвера, где вдруг появляется вторая строка «AMD-RAID Controller [storport]».
После ее выбора с небольшой задержкой снова отображается окно с выбором места установки и заветный массив – в наличии!
Далее все как обычно.
Массив в самом деле является рабочим, на него на самом деле можно устанавливать операционную систему и этот массив будет загрузочным. С точки зрения системы он видится как единое устройство, при этом есть проблемы доступа к просмотру параметров SMART.
Команда TRIM доходит до накопителей:
Скорости полноценные (на записи быстродействие ограничивается самими накопителями), при этом разгон системы будет совсем нелишним:
Разгон осложняется двумя факторами: программный мониторинг неточен, а сама плата завышает напряжение CPU VCore, подаваемое на процессор. Завышение происходит всегда, в любом режиме LoadLine Calibration. Минимальное завышение – минимальный режим Normal. В нем на процессор в простое подается 1.41 В и 1.48-1.51 В под нагрузкой (при этом в BIOS установлено 1.4 В).
Похоже, именно такое отношение к напряжению CPU VCore приводит к тому, что плата не удерживает разгон без обдува радиатора цепи питания: температура последнего без ощутимого тока воздуха (а при тестировании использовалась как раз СЖО) за считанные минуты достигает 112-116°C и стабилизируется на этой отметке. Нет, некоторое время плата в таких условиях может работать, включая температурную защиту, а затем все равно происходит сбой.
Практический замер температуры платы с помощью пирометра вполне подтверждает показания мониторинга.
Поэтому при окончательном тестировании на радиатор цепи питания процессора сверху был положен 80-мм вентилятор, только после этого система стала выдерживать продолжительные тесты.
Процессор разогнался до 4 ГГц, хотя нужно помнить: 1.41 В в простое и 1.48-1.51 В под нагрузкой при установленных в BIOS 1.40 В. Время тестирования было сильно довольно ограничено, перебором доступных параметров наугад такой разброс напряжений устранить не получилось. Причем, как мы видим, программный мониторинг о достижении отметки 1.50 и не заикается, вводя пользователя, не обладающего мультиметром, в заблуждение.
При тестировании были объединены комплект G.Skill DDR4-4000 и OEM-модули Samsung DDR4-2133 (все объемом по 4 Гбайт), которые имеют одну общность – в них используются микросхемы Samsung E-die.
Эта «сборная солянка», тем не менее, заработала на частоте 3333 МГц с таймингами 16-18-18 (при этом напряжение на памяти пришлось поднять до 1.4 В – этого требуют OEM-модули, тогда как G.Skill способны работать и при 1.3 В). Иными словами, разгон, полученный при тестировании ASUS ROG Zenith Extreme, здесь был воспроизведен полностью, хотя и с особенностью напряжения CPU VCore (хотя и у платы ASUS схожая картина с работой LLC).
Все протестированные мною в последнее время платы Gigabyte под разные платформы имели проблемы с DualBIOS, когда при неудачных параметрах плату «переклинивало» и она начинала стартовать с резервной микросхемы BIOS вместо основной. Здесь с этим явление мне не довелось столкнуться ни разу. Также прекрасно работали и USB-порты: плата реагировала на клавиатуру и входила в BIOS с первой же попытки.
Скоростные показатели массива из PCIe NVMe SSD на базе двух Samsung SM961 128 Гбайт мы уже видели, осталось оценить остальные интерфейсы. Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578.
Материнская плата Gigabyte при разгоне процессора заставит пользователя приложить определенные усилия, поскольку обдув цепей питания со старшим AMD Ryzen Threadripper 1950X тут практически обязателен. Модель завышает напряжение ЦП под нагрузкой (что, возможно, свойственно и другим платам Socket TR4), а программный мониторинг этот факт скрывает, и данный момент инженерам компании стоит все-таки исправить.
В остальном особых претензий к новинке нет. Разгон – те же 4 ГГц в случае процессора и 3333 МГц с таймингами 16-18-18 в случае оперативной памяти. Здесь достаточное число слотов расширения, три разъема M.2, реализована и полноценно работает поддержка построения массивов на NVMe PCIe SSD. Нет никаких ограничений серии «при задействовании того слота отключается вот тот разъем». К плате можно подключить достаточное количество вентиляторов и две помпы, предусмотрен POST-кодер, кнопки управления, двойная BIOS и средство ее аварийного восстановления. Есть WiFi и Bluetooth. Система BIOS по количеству настроек не поражает воображение, но и при этом она избыточна для подавляющего большинства случаев.
В целом материнская плата Gigabyte X399 Aorus Gaming 7 оставляет положительное впечатление: она не позиционируется для экстремального оверклокинга, зато потребности требовательного пользователя, нацеленного на сборку продвинутой и богато оснащенной системы на базе AMD Ryzen Threadripper с хорошим разгоном, удовлетворит полностью.
По итогам обзора материнская плата Gigabyte X399 Aorus Gaming 7 получает награду:
