Обзор и тестирование материнской платы ASUS A88X-Gamer

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон встроенной графики
• Разгон процессора
• Температурный режим
• Встроенный звук
• Заключение

Вступление

Мы продолжаем исследование сегмента системных плат, предназначенных для платформы Socket FM2+. Объектом внимания стала «игровая» материнская плата ASUS – A88X-Gamer, основанная на чипсете AMD A88X.

В отличие от старших устройств ASUS линейки Republic Of Gamers, модели с приставкой «Gamer» – своеобразный компромисс, попытка производителя предложить решения с оптимальным соотношением цены и качества. Удалось ли разработчикам объединить в одном продукте два взаимоисключающих свойства (или, говоря иначе, найти правильный баланс между ними?). Попробуем разобраться.

Средняя стоимость материнской платы ASUS A88X-Gamer на момент тестирования составляет ~$120.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке средних размеров. Оформление упаковки выполнено в темно-красных тонах, как и у всех «игровых» решений производителя. Какой-либо информативности лицевая сторона не несет, вся основная информация о A88X-Gamer вынесена на обратную сторону:

Здесь приведено изображение модели, перечислены ее основные технические характеристики, а также рассказано об основных фирменных технологиях и особенностях продукта.

Отдельно подчеркивается использование качественного встроенного звука, применение качественной элементной базы в преобразователях питания, наличие защиты от статического электричества и от перегрузок.

При открытии коробки взгляду предстает непосредственно системная плата, завернутая в антистатический пакет и уложенная на отдельный картонный поддон:

Она хорошо зафиксирована, и при попытке встряхивания коробки остается неподвижной.

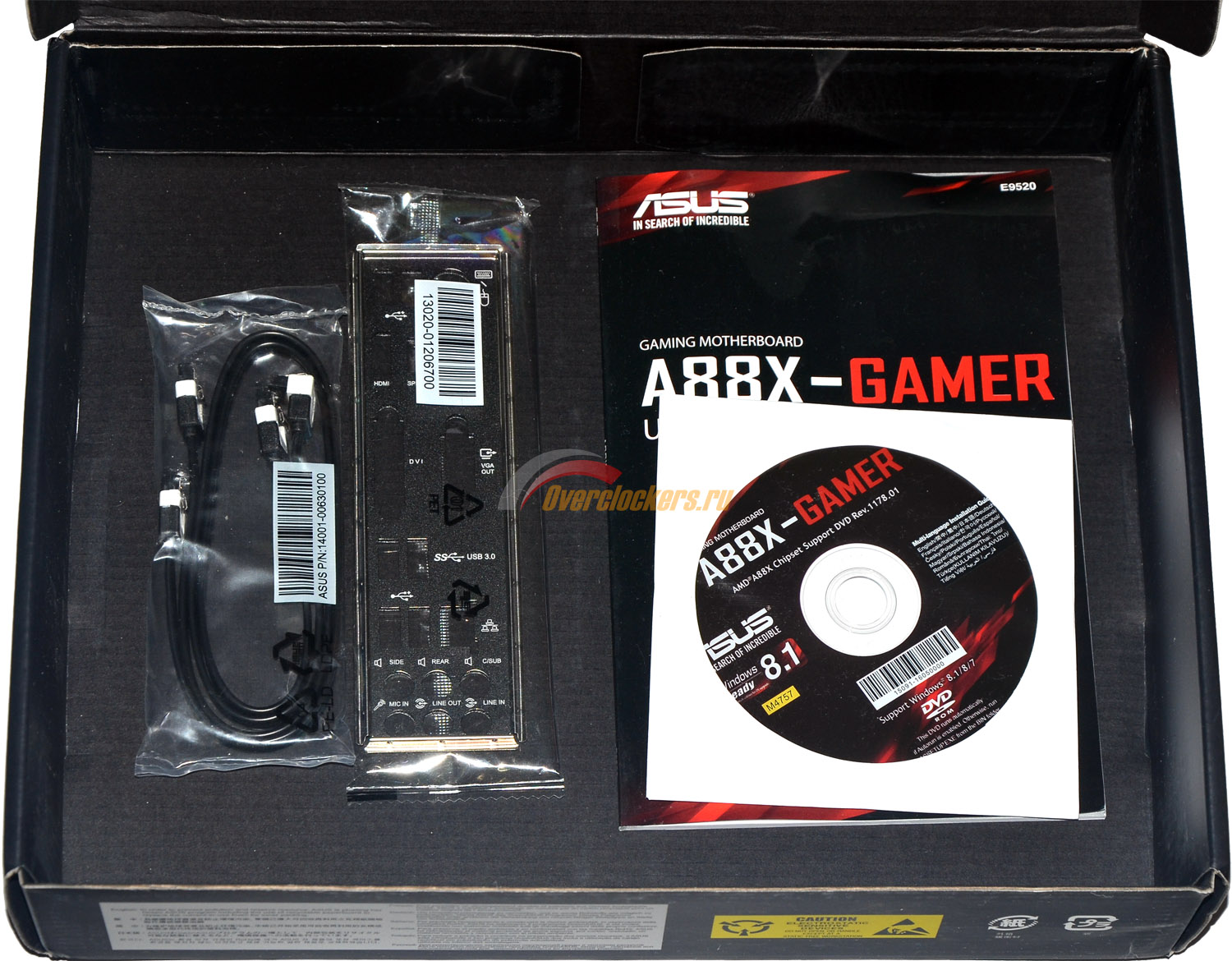

Под картонным поддоном на дне коробки расположен комплект поставки ASUS A88X-Gamer:

В него входит:

• Заглушка на заднюю панель;
• Руководство пользователя на английском языке;
• Два кабеля SATA 6 Гбит/с;
• Диск с драйверами и программным обеспечением.

Комплект поставки платы противоречив. С одной стороны, производитель не поскупился на качественную заглушку интерфейсной панели – на ней вместо острых металлических выступов присутствует мягкая прокладка, что обычно встречается у сравнительно дорогих системных плат. С другой, в нем находятся только два кабеля SATA. Да как так-то? Не поверив глазам, я даже открыл для начала руководство пользователя и скачал PDF-руководство с сайта ASUS, решив, что кабели мог вытащить кто-то из предыдущих обозревателей. Но нет, все правильно, два кабеля, всего два у игровой материнской платы.

Конечно, кто-то из читателей может со мной не согласиться, но самый минимум для игровой системы – три: для оптического привода, SSD под систему и основное ПО, HDD под хранилище файлов.

Дизайн и особенности платы

ASUS A88X-Gamer выполнена в несколько урезанном в ширину варианте форм-фактора ATX (305 х 229 мм).

Из минусов такой компоновки в сравнении с полноразмерными ATX решениями (с шириной 244 мм) можно отметить наличие только шести точек крепления к корпусу вместо девяти. Но использование «усеченного» форм-фактора наверняка положительно влияет на ценообразование, и если производитель может предложить тот же уровень функциональности при меньшей цене – почему нет?

При первом взгляде на материнскую плату в первую очередь стоит отметить эффектное цветовое оформление: она покрашена в глубокий черный цвет, и выглядит это действительно красиво. Из технических особенностей при первом взгляде «зацепиться» особо не за что: радиаторы системы охлаждения не самые крупные, но выглядят вполне эффективными, а компоновка интерфейсов типичная для используемой платформы.

Разве что можно отметить некоторую «пустоту» платы, ибо на ней особо не видно каких-либо контроллеров для реализации дополнительных интерфейсов свыше того, что предлагает набор системной логики.

По фотографии обратной стороны платы можно отметить, что для радиаторов преобразователей питания процессора и CPU NB используется крепление на подпружиненных пластмассовых «гвоздях», в то время как для теплорассеивателя системной логики – полноценное винтовое крепление. С учетом того, что радиаторы преобразователей питания не выглядят излишне крупными или тяжелыми, использование крепления на пластмассовых «гвоздях» нельзя однозначно отнести к недостаткам материнской платы, скорее просто одна из особенностей.

Вокруг процессорного разъема отсутствуют какие-либо выступающие или высокие элементы:

Доступ к крепежным скобам хороший, не думаю, что установка каких-либо систем охлаждения может стать проблемой. Что касается удаленности верхнего графического порта от процессорного разъема, то и с этим проблем у материнской платы нет: «примерка» Silver Arrow SB-E Extreme показала, что проблем совместимости с кулерами можно не бояться:

До видеокарты остается достаточно места, и даже с запасом, «перекрытым» окажется только верхний разъем PCI-E X1.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:

С учетом того, что графический порт находится на достаточном удалении от слотов оперативной памяти и установленная в систему видеокарта доступа к ним не перекрывает, использование защелок только сверху выглядит скорее как отрицательная характеристика модели. Конфигурация ASUS A88X-PRO в данном аспекте удобнее.

Производителем заявлены следующие режимы работы DDR3: 1333, 1600, 1866, 2133, 2200 (разгон), 2250 (разгон), 2400 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1600, 1866, 2133, 2400 МГц.

Для активации режима Dual Channel необходимо устанавливать модули памяти в слоты одинакового цвета, то есть либо в 1/3, либо в 2/4. Каких-либо рекомендаций по использованию конкретных разъемов производитель не дает.

Конфигурация слотов расширения:

Приведем ее в виде перечня (сверху вниз):

• PCI-E 2.0 X1;
• PCI-E 3.0 X16;
• PCI;
• PCI-E 2.0 X1;
• PCI-E 2.0 X4;
• PCI;
• PCI.

Конфигурация слотов расширения не вызывает нареканий. Верхний полноразмерный порт находится на достаточном удалении от процессорного сокета и не будет закрыт кулером CPU. Вдобавок здесь присутствуют сразу три порта PCI. Хотя кому-то может не понравиться то, что полноразмерные разъемы могут работать только по формуле 16+4. Но не думаю, что поддержка мультиграфических конфигураций так сильно нужна платформе AMD в целом.

Из плюсов такой конфигурации можно отметить то, что все слоты могут быть задействованы одновременно, каких-либо разделений ресурсов между различными интерфейсами здесь нет.

Порты SATA расположены у правого края материнской платы, недалеко от правого нижнего угла:

Все восемь портов поддерживают стандарт SATA 6 Гбит/с и берут свое начало от набора системной логики AMD A88X, сторонние контроллеры не используются. Отдельно отметим удобную компоновку портов: когда они сгруппированы в колодку 4х2, доступ к «парным» разъемам более проблематичен.

Чуть правее портов SATA расположилась колодка для подключения корпусных портов USB 3.0:

Свое начало она берет от набора системной логики AMD A88X, от него же работают и два порта USB 3.0 на интерфейсной панели. Этим возможности материнской платы в плане поддержки USB третьей версии и ограничиваются. Четыре порта, доступных набору системной логики, у A88X-Gamer присутствуют, а дополнительных контроллеров не используется.

Разъемы в нижней части материнской платы:

Слева направо у A88X-Gamer расположены: колодка для подключения корпусных аудиовыходов, COM-порт, колодка TPM, три колодки для подключения корпусных портов USB 2.0, джампер ClearCMOS, а также колодка подключения корпуса.

В левом нижнем углу расположился звуковой тракт системной платы:

Встроенный звук реализован силами контроллера Realtek ALC1150, накрытого крышкой с надписью «SupremeFX». Кроме того, в звуковом тракте присутствует микросхема усилителя для наушников Texas Instruments R4580I.

А для того, чтобы лишний раз подчеркнуть статус продукта, дорожка, идущая от звукового кодека до портов интерфейсной панели, оснащена несколькими светодиодами подсветки. К счастью, при необходимости подсветку можно отключить в настройках UEFI меню материнской платы.

В качестве сетевого контроллера применен Intel I211:

Лично меня радует, что в качестве встроенной сети используются проверенные решения Intel, а не хорошо разрекламированные, но местами проблемные модули вроде Atheros Killer.

В качестве Multi-IO используется микросхема ITE IT8606E:

На задней панели ASUS A88X-Gamer расположены:

• Один PS2 для клавиатуры/мыши;
• Один DVI-D;
• Один D-SUB;
• Один HDMI;
• Один LAN;
• Четыре USB 3.0;
• Два USB 2.0;
• Один оптический выход S/PDIF;
• Шесть аудиоразъемов 3.5 мм mini-jack.

Особым богатством интерфейсов ASUS A88X-Gamer похвастать не может, слишком много места занимают видеовыходы. Особенно остро ощущается нехватка портов USB, коих здесь всего шесть (как, к сожалению, и у старших FM2+ решений производителя).

Фотография материнской платы, позволяющая оценить высоту компонентов:

Расположение элементов.

Система охлаждения

Система охлаждения ASUS A88X-Gamer состоит из трех независимых радиаторов. Два задействованы в охлаждении элементов преобразователей питания CPU и CPU_NB, третий отводит тепло от набора системной логики AMD A88X.

Теплорассеиватели преобразователей питания не назвать крупными, но и к виду декоративных я бы их не отнес. Для своей ценовой категории размеры радиаторов вполне адекватные:

В соответствии со сравнительно небольшой массой радиаторов используемое крепление на базе подпружиненных пластмассовых «гвоздей» не выглядит проблемой. Это подтверждают и пятна контакта, оставшиеся на термопрокладках:

Судя по отпечаткам, прижим радиаторов к силовым элементам достаточный и равномерный по всей площади.

На конструкции теплорассеивателя набора системной логики производитель не экономил:

С учетом низкого тепловыделения чипсета такого радиатора должно хватить с большим запасом.

Кроме того, в данном случае применено винтовое крепление. В качестве термоинтерфейса используется прокладка, похожая на ту, что встретилась ранее при рассмотрении охлаждения преобразователей питания.

Система питания

Преобразователь питания процессора выполнен по схеме 4+2:

Четыре фазы (расположены слева от процессорного разъема) питают непосредственно ЦП, еще две фазы (расположены сверху от процессорного разъема) питают встроенный в CPU северный мост/графическое ядро.

Контроллер промаркирован как DIGI+ ASP1106, в качестве транзисторов используются ON Semiconductor NTMFS4C09N, по три на каждую из фаз питания.

Преобразователь питания памяти однофазный:

В качестве контроллера применен uPI Semiconductor uP1540P, в качестве транзисторов – четыре ON Semiconductor NTMFS4C09N.

Технические характеристики ASUS A88X-Gamer

Возможности BIOS Setup

UEFI меню FM2+ материнских плат ASUS унифицировано и уже подробно рассматривалось в обзоре ASUS A88X-PRO.

Нововведений у A88X-Gamer не так много. Во-первых, несколько изменился вид вкладки EZ Mode:

Сейчас такое же меню можно встретить у плат ASUS платформ LGA 1150 и LGA 2011-3. Из его преимуществ можно отметить более удобное управление вентиляторами.

Претерпело изменения и меню настроек разгона в Advanced Mode/AI Tweaker. Во-первых, в нем пропала отдельная вкладка DIGI+ VRM, эти параметры перекочевали в корневой раздел AI Tweaker:

По сравнению с A88X-PRO и Crossblade Ranger меню настроек DIGI+ слегка «похудело»: у A88X-Gamer нет настроек управления работой преобразователя питания памяти.

Еще одним отличием UEFI меню можно назвать изменение списка с доступными для управления напряжениями:

Для управления напряжением питания CPU и CPU NB доступен только offset режим. В остальном претензий к перечню доступных для изменения напряжений и к диапазонам их установки нет: VCORE можно поднять до 1.7 В, CPU NB – до 1.55 В, а напряжение питания памяти – до 1.9 В. Для любого не экстремального разгона таких диапазонов хватит более чем.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

Расположение разъемов для подключения вертушек на ASUS A88X-Gamer:

В сумме здесь всего три разъема. Все они 4-pin, однако, если верить руководству пользователя – только один разъем из трех поддерживает ШИМ-управление, два других регулируются изменением уровня выходного напряжения.

Что касается расположения разъемов, два из трех находятся у краев платы и будут легкодоступными, в то время как третий расположен в труднодоступном пространстве между видеокартой и процессорным кулером.

Настройки по управлению оборотами вентиляторами содержатся в UEFI разделе Monitor:

Управление каждым из разъемов реализовано раздельно.

Для автоматической регулировки оборотов доступны профили Standard, Silent и Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Отдельно отметим, что выбор режимов PWM или DC доступен только для CPU-вентилятора, для Chassis разъемов используются настройки DC Mode.

Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, в то время как для регулировки вентиляторов в разъемах CHA_FAN можно выбрать между датчиками CPU и MB.

Среди настроек есть унаследованная от Intel Z97 плат опция Qfan Tuning, позволяющая материнской плате настроить режимы работы вентиляторов на основе внутреннего теста:

По итогам проверки Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) каких-либо проблем не возникло, материнская плата регулировала обороты как 3-pin, так и 4-pin модели без заморочек. В итоге единственная ложка дегтя – наличие только трех разъемов. Этого может быть мало.

Тестовый стенд

Тестирование ASUS A88X-Gamer проводилось в составе следующей конфигурации:

• Процессор: AMD A10-6800K;
• Система охлаждения: Thermalright Silver Arrow SB-E Extreme;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

То ли что-то не то происходит с процессором, то ли я что-то упускаю в настройках, но с разгоном базовой частоты мне не везет. И если к отметке 106 МГц при использовании встроенной графики уже привык, то при использовании внешнего графического адаптера такой результат удручает.

Что интересно, система без проблем проходит POST и позволяет зайти в UEFI меню при значениях базовой частоты далеко за 150 МГц, но Windows при частотах свыше 106 МГц не запускается, «сваливаясь» в BSOD и последующую перезагрузку.

Если кто сталкивался с подобным или смог решить проблему, то буду признателен, если расскажете об этом в комментариях.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры проводились при помощи мультиметра Mastech MY64. Судя по его показаниям, материнская плата с установкой напряжения питания памяти точна, отклонения в пределах сотой вольта вполне укладываются в уровень погрешности измерений.

Для проверки разгона оперативной памяти было выбрано два различных комплекта, G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung и Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

В отличие от платформ Intel, в качестве нагрузки для проверки стабильности разгона памяти использовался не Prime 95 Blend, а графический тест Unigine Heaven (разумеется, при использовании встроенной графики), поскольку такой вид нагрузки для APU AMD и материнских плат является более тяжелым.

При разгоне комплекта G.Skill материнская плата показала результат 2520 МГц, что является очень даже неплохим результатом, всего в 1 МГц базовой частоты от максимально возможного (ибо выше 106 МГц по базовой частоте разогнать процессор не получается, а x24 – максимальный коэффициент умножения):

Результат разгона комплекта Corsair оказался слегка ниже, составив 2472 МГц:

В целом, показатель неплохой.

Разгон встроенной графики

Работа Load-Line Calibration для CPU_NB Voltage:

Замеры проводились при помощи мультиметра Mastech MY64. По результатам замеров можно отметить, что материнская плата склонна к завышению напряжения CPU NB, и чем более агрессивный режим Load-Line Calibration установлен, тем завышение более сильное, вплоть до опасных значений. Оптимальным выглядит использование режима Regular, его же материнская плата и устанавливает по умолчанию.

Результат разгона, достигнутый с ASUS A88X-Gamer, составил 1193 МГц:

Для используемого процессора результат в целом неплохой.

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Voltage:

Замеры проводились при помощи мультиметра Mastech MY64. Оптимальным для использования выглядит режим Regular, его же материнская плата устанавливает и автоматически. Отдельно отметим, что программный мониторинг работает неплохо, отклонения показаний мониторинга от реальных замеров не так уж и велики.

В качестве теста для проверки стабильности использовался LinX в режиме с доступной памятью 1024 Мбайт, как наиболее быстро выявляющее нестабильность конкретного экземпляра процессора программное обеспечение.

ASUS A88X-Gamer смогла разогнать процессор до 4678 МГц:

Ограничителем разгона стала температура ЦП, причем с ним явно что-то не так. Silver Arrow SB-E Extreme – один из лучших воздушных кулеров, а температуры APU A10-6800K гораздо выше, чем полтора года назад при изучении его разгонного потенциала с кулером Zalman CNPS10X Performa.

Причем наблюдается ситуация, когда большого энергопотребления нет, а большая температура есть. Пятно контакта ЦП с радиатором полноценное, было проверено дважды, однако дивидендов это не принесло. Деградация термоинтерфейса между ядром процессора и теплораспределителем?

Стоит ли уделить процессору время для повторного исследования частотного потенциала с последующим скальпированием и сменой термоинтерфейса между ядром и теплораспределителем?

Температурный режим материнской платы

Поскольку стендовый A10-6800K постоянно перегревался при сравнительно неагрессивных настройках разгона, должной нагрузки на материнскую плату достичь не удалось. Радиаторы не получилось прогреть даже до 50 градусов.

С другой стороны, если при средних уровнях нагрузки температурный режим системной платы не вызвал даже минимальных нареканий, то, скорее всего, проблемы с охлаждением преследовать пользователя не должны.

Встроенный звук

Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Напомним, что кодек, установленный на материнской плате – Realtek ALC1150.

Среди протестированных мною ранее материнских плат, использующих кодек ALC1150, результат находится в списке лучших, особенно в тесте «Гармонические искажения + шум, дБ(A)».

Заключение

Для модели со средней стоимостью около 120 долларов материнская плата A88X-Gamer выглядит вполне неплохо, хотя противоречивых моментов избежать все же не удалось.

С одной стороны, в ASUS не поленились покрасить системную плату в глубокий черный цвет, не пожалели денег на качественную заглушку интерфейсной панели с мягкой прокладкой, реализовали качественный встроенный звук и использовали сравнительно неплохие радиаторы системы охлаждения.

С другой – в комплекте поставки присутствуют лишь два кабеля SATA, а сама плата оснащена только тремя разъемами для подключения вентиляторов.

Плюсы ASUS A88X-Gamer:

• Предсказуемость поведения при разгоне;
• Грамотная компоновка слотов расширения, наличие трех PCI портов;
• Хорошая совместимость с процессорными кулерами;
• Качественный встроенный звук;
• Удобное UEFI меню;
• Адекватное ценовое позиционирование.

Минусы материнской платы:

• Всего два кабеля SATA в комплекте поставки;
• Недостаточное количество разъемов для подключения вентиляторов.
