Обзор и тестирование материнской платы ASRock X99 Extreme6

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Температурный режим
• Встроенный звук
• Заключение

Вступление

Лаборатория продолжает знакомить своих читателей с модельным рядом материнских плат LGA 2011-3 на базе набора системной логики Intel X99.

В данном материале будет рассмотрена ASRock X99 Extreme6 – модель форм-фактора ATX, находящаяся примерно в середине продуктовой линейки. Иными словами, это продукт из тех, которые еще не оснащены множеством уникальных интерфейсов, но на которых уже особо не экономят в попытках угнаться за низкой ценой. От решений данной ценовой категории обычно ждут стабильной работы и неплохих результатов разгона. Оправдает ли X99 Extreme6 доверие? Об этом вы узнаете по итогам обзора.

По данным price.ru, цены на материнскую плату (на момент тестирования) начинаются от 15 000 рублей.

Как обычно, начнем обзор с рассмотрения упаковки и комплекта поставки.

Упаковка и комплектация

Материнская плата поставляется в картонной коробке достаточно больших размеров. В обычный пакет такую коробку не засунуть, видимо это понимает и сам производитель, поэтому в верхней части коробки присутствует ручка для переноски:

В общем-то, мелочь, а приятно.

Основная информация о материнской плате сконцентрирована с обратной стороны коробки:

Здесь приведено изображение материнской платы и перечислены ее основные характеристики, а на обратной стороне коробки можно ознакомиться с некоторыми особенностями и используемыми фирменными технологиями.

При открытии коробки взгляду предстает комплект поставки платы, размещенный на отдельном картонном поддоне:

В комплект поставки входит:

• Заглушка на заднюю панель;
• Руководство пользователя на нескольких языках, включая русский;
• Руководство по программному обеспечению на английском языке;
• Брошюра, посвященная программному обеспечению ASRock Cloud;
• Четыре кабеля SATA 6 Гбит/с, два из которых оснащены одним угловым разъемом, два оставшихся кабеля – прямые;
• Кабель для подключения HDD Saver;
• Мосты для 2-Way и 3-Way SLI;
• Диск с программным обеспечением.

Если честно, то для материнской платы данной ценовой категории я ожидал большего. Все же заглушка интерфейсной панели как у бюджетных материнских плат, и только четыре кабеля SATA для LGA 2011-3 платформы вызывают вопросы.

Под картонным поддоном на дне коробки лежит непосредственно героиня сегодняшнего обзора:

Что касается упаковки, то здесь производитель не подкачал – плата плотно зафиксирована, и дополнительно завернута в антистатический пакет.

Дизайн и особенности платы

ASRock X99 Extreme6 выполнена в размерах форм-фактора ATX (305х244 мм).

Компоновку платы можно назвать классической для платформы LGA2011-3: в центре расположен процессорный разъем, слева и справа от процессорного разъема расположены 2 группы по 4 слота оперативной памяти. Из-за размеров преобразователя питания процессора и системы охлаждения преобразователя, слоты оперативной памяти смещены немного вниз, что оставляет возможность размещения только шести слотов расширения при доступных для форм-фактора АТХ семи.

В общем, каких-либо уникальных решений в плане дизайна PCB не видно, но и придраться не к чему: материнская плата явно выглядит богато, о чем говорят и размеры радиаторов системы охлаждения, и наличие кнопок включения/перезагрузки системы, и индикатор POST-кодов. Первое впечатление явно положительное.

По обратной стороне платы можно отметить, что для всех трех радиаторов системы охлаждения используется крепление на подпружиненных винтах. Сугубо на мой взгляд, при таких размерах радиаторов не помешали бы и прижимные пластины, однако изгибов текстолита в районе радиаторов не видно, так что это уже скорее «придирки», нежели реальная необходимость.

Компоновка околосокетного пространства, как уже отмечалось выше, «стандартная» для платформы:

Процессорный разъем расположен в центре, 2 группы слотов памяти расположены слева и справа, преобразователь питания расположен сверху. Слоты оснащены защелками только сверху, что с учетом близкого расположения графического порта является оправданным решением, ибо позволяет сохранить доступ к модулям памяти при установленной в систему видеокарте.

Производителем заявлена поддержка режимов DDR4 3000+(OC) / 2933+(OC) / 2800(OC) / 2400(OC) / 2133 / 1866 /1600 / 1333 / 1066, на деле же максимальная частота работы памяти без разгона базовой частоты на платформе 2011-3 – это 2666 МГц, для более высоких частот материнская плата использует разгон базовой частоты. Из интересного можно отметить, что производителем заявлена поддержка процессоров Xeon, а также поддержка буферизированной и регистровой памяти. Итого, максимальный доступный для установки объем памяти составляет целых 128 Гбайт, или по 16 Гбайт памяти на слот.

Для наибольшей совместимости производителем рекомендуется в первую очередь задействовать слоты черного цвета, слева направо.

Что касается расположения процессорного разъема и совместимости материнской платы с системами охлаждения, то «примерка» SB-E Extreme показала, что установленный кулер находится практически на одной высоте с верхним графическим портом:

Конечно, установить видеокарту в слот можно, но совсем «впритык», что может быть опасно.

Конфигурация слотов расширения:

Слоты сверху вниз:

• PCI-E 3.0 X16
• --пустое пространство—
• PCI-E 2.0 X1
• PCI-E 3.0 X16
• PCI-E 2.0 X1 / mini-PCI Express
• PCI-E 3.0 X8

Конфигурация слотов расширения подразумевает поддержку 3-Way SLI, что определяет расположение полноразмерных слотов, и места, где могут быть «вспомогательные» порты. Пустое пространство под верхним графическим портом обуславливается наличием разъема M.2, из интересного можно отметить наличие разъема mini-PCI Express. В случае с X99 Extreme6 данный разъем свободен, в то время как еще существует версия X99 Extreme6 AC, в комплекте поставки которой для данного разъема присутствует модуль Wi-Fi / Bluetooth.

Все три полноразмерных порта берут свое начало от процессора, «вспомогательные» порты берут начало от набора системной логики.

Порты SATA расположены вдоль правого края платы:

Все десять портов поддерживают режим SATA 6 Гбит/с, и все десять портов обеспечены силами набора системной логики Intel X99. Помимо портов SATA, для накопителей на плате предусмотрен разъем Ultra M.2, расположенный под верхним графическим портом:

К разъему подключено 4 линии PCI-Express 3.0, которые делятся ресурсами с нижним разъемом PCI-E X8. При использовании M.2 разъема в PCI-E режиме нижний слот станет недоступным. Разъем может работать и в SATA режиме, в таком случае он использует ресурсы порта SATA3_2. Присутствуют крепежные отверстия для накопителей размеров 30 мм, 42 мм, 60 мм, 80 мм и 110 мм.

На интерфейсной панели платы присутствует порт eSATA, он разделяет ресурсы с портом SATA3_3.

Колодки для подключения корпусных портов USB 3.0 расположены практически посередине правого края платы:

Обе колодки работают напрямую от набора системной логики. Помимо четырех портов, которые можно вывести на корпус, материнская плата оснащена шестью портами USB 3.0 на интерфейсной панели. Два из шести портов берут свое начало от контроллера ASMedia ASM1042AE:

Четыре других порта подключены к набору системной логики через концентратор ASMedia ASM1074:

Итого, суммарное число портов USB 3.0 на материнской плате – 10.

Из интересных особенностей можно отметить наличие распаянного на плате порта USB 2.0:

Уже не первый раз вижу такую вещь на платах ASRock.

Из вещей, чья польза более понятна, можно отметить «оверклокерский уголок» в правом нижнем углу платы:

Здесь приютились кнопки включения/перезагрузки системы и индикатор POST-кодов. Данные функции существенно упрощают работу с открытым тестовым стендом. Тут же рядом есть разъем HDD Saver, к которому подключается специальный кабель питания для двух накопителей. Суть функции – возможность отключения питания накопителей из программного обеспечения.

Из аспектов, положительно влияющих на надежность, положительным качеством материнской платы является наличие двух микросхем BIOS’а:

В случае повреждения одной микросхемы всегда можно переключиться на другую. Переключатель находится в середине нижнего края платы:

У левого края платы, под интерфейсной панелью расположен звуковой тракт:

Тут можно обнаружить накрытый кожухом контроллер Realtek ALC1150, а также две микросхемы усилителя для наушников TI NE5532. Заявлена поддержка 600 Ом наушников.

Сетевых контроллера у материнской платы два. Первый – Intel I218V:

Второй - Atheros AR8171:

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

На интерфейсной панели ASRock X99 Extreme6 расположены:

• Один порт PS/2 для клавиатуры/мыши;
• Одна кнопка ClearCMOS;
• Два USB 2.0;
• Шесть USB 3.0
• Один eSATA;
• Два LAN;
• Один оптический выход S/PDIF;
• Пять аудиоразъемов 3.5 мм mini-jack.

В целом, конфигурация интерфейсной панели нареканий не вызывает, количества USB портов достаточно для большинства систем, а наличие таких вещей, как порт E-SATA или два LAN порта – приятное дополнение.

Фотография материнской платы, позволяющая оценить высоту компонентов:

Расположение элементов:

Система охлаждения

Система охлаждения материнской платы состоит из трех радиаторов, два из которых соединены тепловой трубкой. Конструкция из двух соединенных тепловой трубкой радиаторов отводит тепло от преобразователя питания процессора, отдельный радиатор установлен на наборе системной логики.

Все три радиатора внушают доверие, конструкции действительно крупные. Охлаждение преобразователя питания:

Как видно по фотографиям, за отвод тепла ответственен только один радиатор, второй с платой не контактирует, и просто дополнительно рассеивает тепло от первого. Судя по отпечатку на термопрокладке – контакт силовых элементов с радиатором плотный и равномерный по всей площади.

Радиатор системной логики:

В качестве термоинтерфейса используется примерно такая же прокладка, как и в случае с силовыми элементами.

Система питания

Преобразователь питания процессора выполнен по двенадцатифазной схеме:

На каждую из двенадцати фаз приходится по одной микросхеме DD30CK производства Fairchild Semiconductor. В качестве основного ШИМ-контроллера используется шестифазный Intersil ISL6379, возможности контроллера расширены шестью драйверами-удвоителями фаз Intersil ISL6611A, которые расположены с обратной стороны платы:

На каждую из групп по четыре слота оперативной памяти приходится по двухфазному преобразователю питания:

В основе каждого из преобразователей лежат такие же микросхемы DD30CK, как и в преобразователе питания процессора, по одной на каждую фазу. В качестве контроллеров для каждого из преобразователей служит отдельная микросхема Intersil ISL6379. Драйверы расположены с обратной стороны платы:

Технические характеристики ASRock X99 Extreme6

Возможности BIOS Setup

При заходе в UEFI меню пользователь попадает на вкладку Main, которая является скорее информационной, нежели функциональной:

Каких-либо настроек здесь «покрутить» нельзя, единственное, что здесь можно – это ознакомиться с основными характеристиками компьютера. Единственное подменю, которое здесь есть называется My Favorite, изначально этот подраздел пустой, в последствии его можно заполнить нужными пользователю настройками на свое усмотрение.

Все основные настройки разгона сконцентрированы на вкладке OC Tweaker:

В сравнении с материнскими платами ASRock предыдущих поколений меню настроек разгона претерпело изменения, стала другой сама структура меню. Если раньше настройки разгона представляли собой длинный список, то теперь на стартовой странице есть только выбор режимов авторазгона, в то время как все ручные настройки сконцентрированы в четырех отдельных подразделах.

Первый раздел – CPU Configuration:

Каких-либо уникальных пунктов настроек тут нет, все то же самое, что можно было наблюдать и в случае с процессорами платформы LGA1150: все такие же настройки множителей CPU/CPU Cache, такие же настройки базовой частоты и такие же коэффициенты CPU Strap, такие же настройки лимитов потребления и технологий энергосбережения. Ничего непривычного тут нет, и это на мой взгляд хорошо – проще осваивать новую платформу.

Второй подраздел – DRAM Configuration:

Как видно по скриншотам выше, в данном меню можно задать частоту работы памяти, ее напряжение питания, а также великое множество различных таймингов/субтаймингов.

Из интересного можно отметить, что частота работы памяти может задаваться в двух меню: DRAM Frequency и DRAM Frequency OC Preset. Если в случае первого меню доступны просто базовый набор множителей частоты работы памяти, доступный платформе (от DDR4-800 до DDR4-2666), то во втором случае пользователю позволяется выбрать одно из нескольких предустановленных значений от DDR4-2600 до DDR4-3500, при применении которых материнская плата сама подстроит коэффициент умножения и значение базовой частоты.

Кроме того, среди настроек памяти можно активировать XMP профиль (если он у комплекта памяти конечно есть). Помимо просто включения XMP профиля также интересен пункт меню DRAM Tweaker:

Опция DRAM Tweaker показывает все профили настроек, хранящиеся в комплекте памяти. При этом в каждой из строк меню можно кликнуть мышью по значению, и оно будет установлено. Можно как скомбинировать настройки разных профилей, так и кликнуть мышкой по названию профиля, тогда в качестве настроек будет сохранен весь столбец.

Следующий подраздел меню OC Tweaker – FIVR Configuration:

Здесь собраны основные настройки напряжений процессора.

Список доступных напряжений и диапазон доступных значений:

Последний подраздел меню OC Tweaker – Voltage Configuration:

На данной вкладке можно выбрать режим Load-Line Calibration для входного напряжения процессора, а также можно задать все вторичные напряжения в системе.

Список доступных напряжений и диапазон доступных значений:

Перечня доступных напряжений и диапазона регулировок должно с лихвой хватить для любого разгона, включая разгон при отрицательных температурах.

Из последнего, что стоит отметить – теперь в меню настроек разгона перекочевала возможность сохранения/загрузки профилей, которые раньше были в разделе Tool:

На мой взгляд, такая компоновка меню удобнее, чем была раньше.

На этом меню настроек разгона заканчивается, соответственно и ознакомление с UEFI меню пора заканчивать.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

Расположение разъемов для подключения вентиляторов на ASRock X99 Extreme6:

В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из которых 3-pin, и два 4-pin. В целом, такого числа разъемов должно хватить для любой разумной конфигурации ПК. Что касается расположения разъемов, то большинство из них сконцентрированы у различных краев материнской платы, что облегчает доступ к ним. Труднодоступен только один из разъемов – PWR_FAN, но он и самый бесполезный с функциональной точки зрения, так как для него нет настроек по управлению скоростью вращения вентиляторов.

Настройки по управлению вентиляторами находятся в UEFI меню H/W Monitor:

Как видно по настройкам, для CPU Fan 1 и 2 «привязаны» друг к другу, в то время как для каждого из Chassis разъема доступно раздельное управление. Для каждого из разъемов доступен один из четырех предустановленных режимов, это Silent Mode, Standard Mode, Performance Mode и Full Speed. Кроме предустановленных режимов можно выбрать пункт Customize, после чего станут доступными ручные настройки:

Как видно по скриншоту выше, среди ручных настроек пользователю предоставляется возможность настроить управление вентиляторами по пяти температурным точкам, для которых можно задать четыре различные скорости вращения (достижение пятой температурной отметки включает вентилятор на максимум). Температурный диапазон ограничен значениями от 30 до 80 градусов, Fan Speed задается в диапазоне 20-100% с шагом 1%, также доступно значение 0%, что соответствует остановке вентилятора. Перечень настроек и диапазон доступных значений идентичны для каждого из разъемов.

Помимо ручного вбивания цифр среди настроек есть подраздел FAN-Tastic Tuning:

Здесь собраны все те же настройки, но эти настройки представлены в графическом виде. В общем, кому как нравится.

Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

*несмотря на разницу в цифрах, скорость вращения вентилятора в разъемах CPU Fan 2 и Chassis Fan 2-3 субъективно не отличалась, результаты больше похожи на «глюк» тахометра

В целом, к управлению вентиляторами силами материнской платы претензий нет, хотя, производителю и есть к чему стремиться – в первую очередь хотелось бы иметь возможность управлять вентиляторами «в реальном времени», как это реализовано у некоторых из конкурентов, ибо делать перезагрузку системы после каждого изменения настроек неудобно.

Тестовый стенд

Тестирование ASRock X99 Extreme6 производилось в составе следующей конфигурации:

• Процессор: Intel Core i7 5930K 3.5 ГГц (100х35);
• Система охлаждения: Thermalright Silver Arrow SB-E Extreme
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 4x4 Гбайт, DDR4-3000 15-15-15-35 1.35 В;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX (750 Вт);
• Корпус: Открытый стенд.

Проверка разгона

Разгон по BCLK

Как и в случае с платформой LGA1150, платформа LGA2011-3 поддерживает множители CPU Strap 1.25 и 1.67, то есть базовую частоту можно изменять в достаточно широких пределах.

При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 105.74 МГц:

Отмечу не совсем удобное поведение материнской платы при переразгоне: изначально с первой попытки была установлена частота 105 МГц, система показала стабильность, после чего для проверки было выставлено значение 107 МГц, и система не запустилась. В последствии материнская плата ушла в зацикленный reboot, и не смогла самостоятельно сбросить настройки. Пришлось прибегать к использованию ClearCMOS.

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 132.09 МГц:

Судить, хороший это результат или плохой я пока не могу, ибо это первая LGA2011-3 материнская плата, которая попала мне в руки. Какие-либо выводы можно будет сделать во время тестов плат-конкурентов в будущем.

При использовании CPU Strap 167 МГц запустить систему не удалось.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры производились при помощи мультиметра Mastech MY64. Судя по показаниям мультиметра, материнская плата при установке напряжения питания памяти предельно точна, отклонения от выставленных в UEFI значений находятся в пределах погрешности измерений.

Для проверки способностей к разгону оперативной памяти использовалось две стадии, первая – возможность использования максимального коэффициента умножения (х26.66) без использования множителей CPU Strap. Вторая стадия – попытка запустить память на ее штатной частоте 3000 МГц, что для материнских плат/процессоров не так и просто.

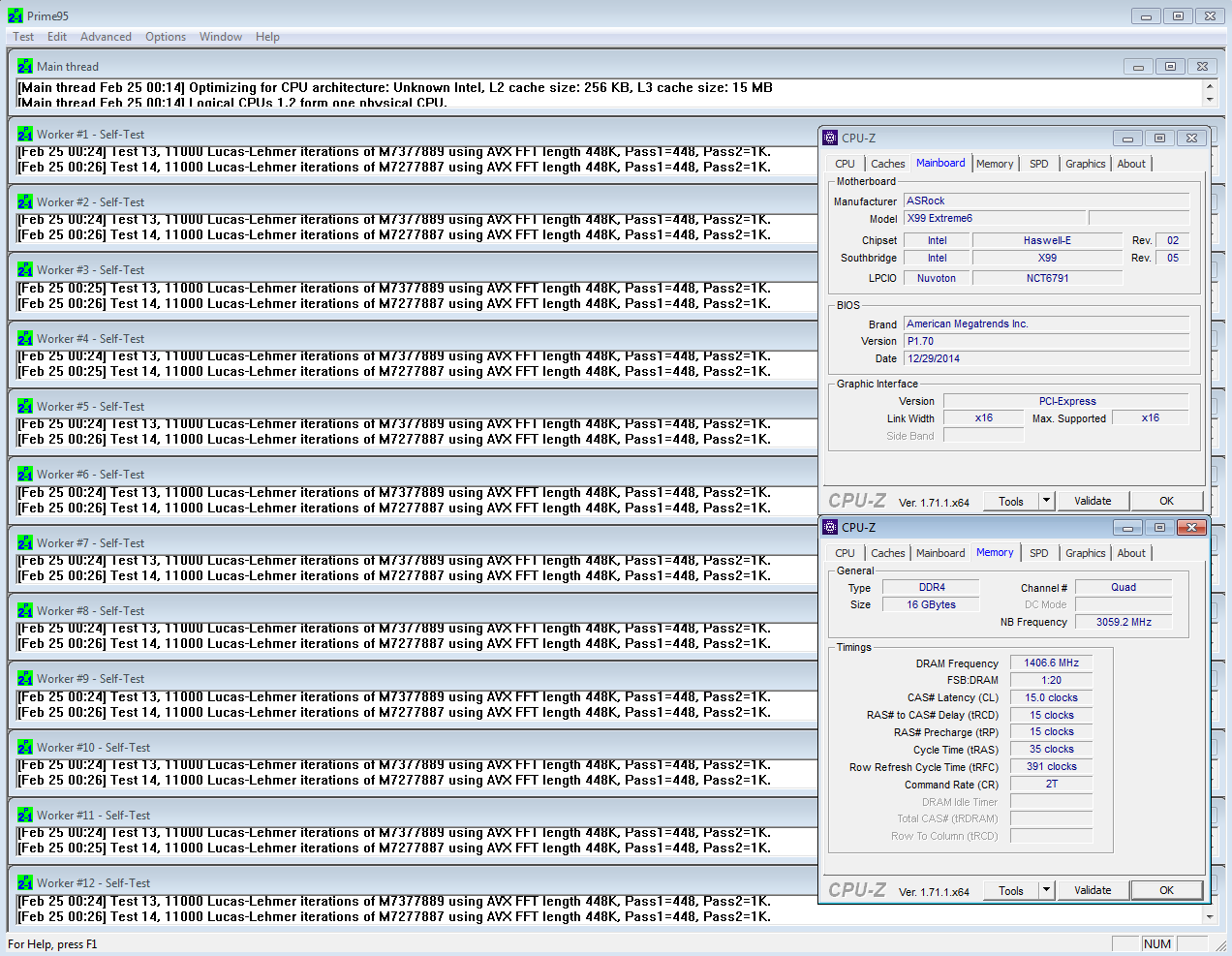

Первая стадия разгона прошла без каких-либо неожиданностей, материнская плата смогла использовать максимальный множитель частоты и разогнать базовую частоту до 105 МГц+, что дало итоговый результат разгона 2813 МГц:

Со второй стадией разгона было несколько сложнее – с первых «наскоков» частота в 3 ГГц материнской плате не покорялось, пришлось немалое время экспериментировать со вторичными напряжениями. Но, в итоге достигнуть стабильной работы все же удалось:

Для достижения результата потребовалось установить CPU I/O Voltage на отметку 1.275 В, а также выставить System Agent Voltage Offset в режим +0.250. Так как уровень напряжений процессора в таком режиме уже достаточно высок, дальнейшие эксперименты по разгону памяти не ставились, ибо сильно результат в любом случае не улучшить, а процессор «поджарить» вполне возможно.

Разгон процессора

Для начала проверим работу Load-Line Calibration для CPU Input Voltage:

Замеры производились при помощи мультиметра Mastech MY64. В дальнейшем при тестировании использовался режим Level 3.

Так как ASRock X99 Extreme6 – первая материнская плата, тестируемая со стендовым процессором, первый подход к разгону был аккуратным, и начался в первую очередь с замеров температур и энергопотребления при различных уровнях напряжения питания процессора. Было выбрано ldf теста, LinX 0.6.4 и LinX 0.6.5 в режиме 8192 Мбайт доступной памяти. Во время теста замерялась температура процессора (при помощи утилиты RealTemp 3.70), а также его энергопотребление (при помощи мультиметра Mastech MY64 и 50 А 75 мВ шунта (75ШИП1-50-0.5) в разрыве плюса 8-pin кабеля питания). Такой тест был произведен для нескольких различных уровней напряжения питания. Результаты сведены в таблицы ниже.

LinX 0.6.4.

LinX 0.6.5.

По итогам краткого тестирования процессора для дальнейших экспериментов был выбран тест LinX 0.6.5, как более тяжелый для процессора/материнской платы.

Первым делом при напряжении 1.3 В была испробована частота работы процессора 4200 МГц, однако уже в первые секунды теста температура процессора начала достигать отметок 95+, а энергопотребление процессора превысило отметку в 300 Вт, так что напряжение питания пришлось опускать. Более-менее баланс между температурой и энергопотреблением в разгоне процессора был найден при напряжении 1.23 В, в таком режиме процессор потреблял 280 Вт и прогревался до 88 градусов. Что интересно, изначально выставленная частота 4200 МГц и осталась конечным результатом разгона.

Пройти тест стабильности можно было и при частотах вплоть до 4260-4280 МГц, однако цифры производительности в LinX с увеличением частоты не улучшались, а соответственно что-то уже было «не так», и ошибки просто не успевали появиться за время тестирования. Итоговое энергопотребление процессора составило 280 Вт.

Температурный режим

Что ж, пришло время проверить материнскую плату на стресс-нагрузку. Для этого радиаторы были закрыты от потоков воздуха охлаждения процессора при помощи листов бумаги. В качестве теста на прогрев использовался LinX 0.6.5 в режиме максимального разгона процессора, то есть при нагрузке в 280 Вт. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22 градуса по Цельсию.

Полностью оградить от потоков воздуха материнскую плату не удалось, но и полученные результаты в условиях наличия потоков воздуха позволяют судить о холодном нраве X99 Extreme6, все же площадь радиаторов весьма и весьма не малая. Думаю, проблем с охлаждением у пользователей не возникнет.

Встроенный звук

Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Установленный на материнской плате кодек – Realtek ALC1150.

В целом, для ALC1150 результаты находятся на среднем уровне, бывают показатели лучше, бывают и хуже.

Заключение

По результатам тестов ASRock X99 Extreme6 были выявлены как положительные, так и отрицательные качества. Но, на мой взгляд, положительных качеств больше, и они перевешивают.

Что понравилось:

• Мощный преобразователь питания процессора и эффективная система охлаждения. Нет ни намека на то, что нагрузка в 280-300 Вт станет для материнской платы проблемой;
• Наличие кнопок включения/перезагрузки системы, что значительно облегчает использование платы вне корпуса;
• Наличие индикатора POST-кодов, что упрощает диагностику неисправностей, и двух микросхем BIOS’а, что служит более высокой надежности;
• Грамотная компоновка интерфейсной панели;
• Плате покорился режим DDR4-3000, несмотря на то, что это было мое первое знакомство с платформой 2011-3.

Что не понравилось:

• Комплект поставки платы скуден для ее ценового сегмента;
• При разгоне базовой частоты пришлось один раз прибегнуть к использованию ClearCMOS;
• Нет возможности настраивать вентиляторы в UEFI в реальном времени, после изменения настроек необходима перезагрузка.

Среди прочих плюсов системной платы можно отметить поддержку процессоров Xeon, а также поддержку регистровой и буферизированной памяти.

Страница материнской платы ASRock X99 Extreme6 на официальном сайте производителя:

• Глобальное зеркало;
• Русскоязычное зеркало.
