Приближается 2008-й год, уже сейчас анонсированы новые 45нм процессоры, готовятся к выходу технологии тройного SLI и CrossFire-X. Все эти производительные комплектующие требуют качественного и надежного питания. Совершенно очевидно, что домашний или офисный компьютер с одной видеокартой, парой винчестеров и процессором среднего уровня не требует дорогого и мощного блока питания. Однако энтузиасты и профессионалы могут использовать и несколько четырехъядерных CPU, и большие массивы дисков, и десятки гигабайт памяти, и тандемы из мощных видеокарт. Для таких конфигураций и существуют блоки питания верхнего ценового диапазона, с мощностью свыше 600Вт. На обзор было предоставлено три модели с киловаттной мощностью от разных производителей.
Впервые к нам на обзор попал блок питания от Enermax, компании, которая с 1990 года занимается разработкой и производством собственных импульсных блоков питания, корпусов и прочей оснастки. Практически все блоки Enermax основаны на собственном дизайне. Рассмотрим подробнее самый старший блок питания, из серии Galaxy DXX 1000, с максимальной мощностью 1кВт, что следует из названия модели.
Блок поставляется в довольно габаритной коробке, без каких-либо ручек для переноски. На сторонах коробки красочно изображено большое количество возможных потребителей, которые могут питаться от Galaxy DXX. Здесь и четырехсокетные четырехъядерные процессоры, и 5 видеокарт, и 24 жестких диска. Внушительно, даже верится в это с трудом.
После изъятия всей комплектации из коробки, перед нами открывается довольно внушительное зрелище из бумажных инструкций и буклетов, самого блока весом 4 килограмма и массы проводов с переходниками. Корпус имеет увеличенные габариты, 150 х 86 х 220мм (Ш х В х Г).
Модель, предоставленная на обзор, называется EGX1000EWL, максимальный ток по линии +12В достигает 75 ампер, причем в жестких условиях температуры окружающей среды до +50°С. Забегая наперед, отметим, что в этом блоке питания имеется две действительно раздельные ветки +12В. Благодаря наличию активного PFC, источник может работать как в сети 220В, так и 110В. Установленные два вентилятора эффективно продувают внутреннее пространство блока питания.
Несъемных разъемов питания целиком достаточно для питания любого обычного компьютера домашней конфигурации. Кроме основных силовых шнуров питания материнской платы, двух видеокарт, двух процессорных (!) кабелей и трех интерфейсных разъемов (SATA и PATA), имеется вывод тахометра вентилятора 80мм. Силовые провода питания +12В имеют маркировку AWG16, что подразумевает более толстый провод, чем у большинства других блоков.
Кроме этого, на задней панели установлены разъемы для подключения дополнительных кабелей: два красных для видеокарт и шесть периферийных. Кабели от видеокарт неверно подключить к периферийным разъемам не удастся, так как у последних одно отверстие заглушено. Однако, от возможности подключения периферийного кабеля в красный разъем защиты нет, если не считать таковой цветовую маркировку и чуть большее отдаление от остальных разъемов. Если кабели перепутать, произойдет аварийное отключение без непоправимых последствий для комплектующих. Соединение кабелей с блоком довольно жесткое, и требуется приложить значительное усилие для обеспечения контакта.
Выходящие из блока питания кабели надежно зафиксированы стяжками, имеется пластиковое кольцо во избежание перетирания изоляции. Все шнуры имеют черно-желтую оплетку, которая заходит внутрь корпуса, приятно осознавать, что производитель не стал экономить на копеечных компонентах.
Имеется пять разъемов для подключения видеокарт, из них два обладают дополнительно пристегивающимися контактами, необходимыми по стандарту PCI-Express 2.0. Кроме этого, имеется переходник для “превращения” одного 8-контактного кабеля питания процессора в разъем PCI-Express 2.0, также 8-контактный. Ничего хитрого в этом переходнике нет, оба кабеля являются одинаковыми механически MiniFit-8, однако контакты линии +12В и земли расположены зеркально.
Кроме этого имеется адаптер на 24 контакта для материнской платы, с отдельным подключением каналов +12В. В комплекте с блоком питания имеется брошюрка с описанием функций этого переходника на английском и немецком языках. В ней указывается, что некоторые материнские платы, такие как Gigabyte GA-P35-DQ6, MSI P35-Platinum, могут иметь повышенные требования потребления тока для включения. Если пользователь сталкивается с проблемами при включении, необходимо использовать этот переходник. Для этого нужно подключить материнскую плату к Enermax Galaxy DXX с помощью этого переходника, а к 4-контактному разъему +12В подключить обычный периферийный разъем. Отдельно указано, что в этом случае НЕ нужно подключать специальный 4-контактный +12В разъем для материнской платы.
Для серверных плат имеется 4-контактный дополнительный кабель с двумя линиями +12В.
Если перечислить все имеющиеся разъемы и их длину в виде таблицы, получается внушительный список. Enermax Galaxy DXX 1000 однозначно победил бы в конкурсе “Наибольшее количество кабелей для блока питания АТХ”, если бы такой где-либо существовал.
На задней панели кроме обычных сетевого разъема и кнопки выключения с подсветкой имеется красная кнопка самоликвидации отключения аварийного сигнала и сброса схемы защиты. Состояние отображается с помощью двухцветного светодиода. Нормальное состояние включенного блока – зеленый, в случае аварии, либо дежурного режима светодиод меняет цвет свечения на красный. Дополнительно срабатывание защиты, например, останов крыльчатки вентилятора, сопровождается громким писком встроенного в блок динамика.
Рассмотрим внутреннее устройство, вскрыв крышку корпуса.
Двухсторонняя печатная плата размещает на себе несколько трансформаторов, два анодированных алюминиевых радиатора для отвода тепла от ключевых элементов, несколько дочерних плат меньшего размера и массу пассивных элементов и фильтрующих конденсаторов. Рядом с двумя большими трансформаторами в центре имеется меньший, для обеспечения дежурного напряжения +5В.
Контроллер APFC построен на базе интегральной схемы Texas Instruments UCC3817, причем монтаж выполнен удивительно грязным, некоторые SMD-компоненты сильно перекошены относительно своих посадочных мест. Надеемся, это недостаток конкретно протестированного блока питания, а не общее качество всех представителей этой линейки. Силовыми ключами в схеме PFC служат четыре MOSFET 24N50, каждый из которых рассчитан на мощность до 300Вт.
В качестве сетевого выпрямительного моста используется пара мощных сборок RS2005G, в параллельном включении.
После схемы APFC следуют высоковольтные преобразователи, на базе двух независимых ШИМ-контроллеров UC3842. Каждый из контроллеров управляет двумя полевыми транзисторами 2SK2607, которые передают энергию в каждый из трансформаторов. Один трансформатор служит для создания напряжения +12В (маркировано как “CPU”, с виртуальным разделением на дополнительные две линии) и +5В, на базе второго генерируются +3.3В вместе с еще тремя виртуальными каналами +12В. В итоге две реальные независимые +12В цепи разделены на 5 линий с защитой по току на каждой. Отметим, что защита срабатывает при величине тока порядка 24-26А, что превышает требования безопасности стандарта IEC EN-60950. Напомним, что этот стандарт предписывает: «максимальная мощность короткозамкнутой цепи на любом из выходов не должна превысить 240ВА». В пересчете для линии +12В, максимальный ток не должен превышать 20 А. Каждый из силовых MOSFET имеет ферритовые бусины на выводах, способствующие снижению уровня высокочастотных помех.
Применение такой схемы включения с двумя трансформаторами позволяет снизить взаимовлияние шума от периферийных устройств и шума от процессоров. Низковольтные линии также значительно меньше подвержены зависимости по максимальному току. Для сглаживания канала +5В и +3.3В имеется по две сборки диодов Шоттки 40CPQ045, каждая из которых рассчитана на ток до 40А. Каналы +12В имеют более высоковольтные 40CPQ060, по паре на оба канала. Для дежурного напряжения +5VSB используется отдельный трансформатор и диод Шоттки F20SC6 (20А, 6В). Отрицательное напряжение -12В для материнской платы традиционно создается с помощью схемы линейного стабилизатора 7912. Все диоды Шоттки также имеют ферритовые бусины. К сожалению, из-за плотного монтажа сделать фотографию низковольтных цепей не представилось возможным.
Охлаждение организовано при помощи вентиляторов типоразмера 135мм и 80мм. Большой вентилятор нагнетает воздух внутрь корпуса БП, а меньший, установленный на задней панели, выдувает горячий воздух наружу из системного блока. При включении системы оба вентилятора раскручиваются до максимума, затем сразу снижают обороты до минимальных, необходимых для охлаждения. Радиаторы блока питания имеют закрепленные термодатчики, согласно которым схема управления вентиляторами регулирует скорость вращения. Маркировка вентиляторов: Silence RL4T B1352512MB-3M и Superred CHA8012DB-OA(E). 135-мм модель имеет прозрачные лопасти, однако подсветки лишена, хотя в корпусе-рамке и имеются отверстия для четырех светодиодов.
Оба вентилятора имеют подвес крыльчатки на шарикоподшипниках, и шум от работы блока слышен, но не назойлив и не мешает работе в обычных условиях использования. Спустя несколько дней, основной 135мм вентилятор дал о себе знать в виде несильного рокота подшипников, что не смертельно, но неприятно.
Модульная плата с разъемами подключена к блоку толстым проводом с диаметром проводника 4мм.
За контролем работы блока питания и всех его узлов следит 8-битный микропроцессор SONIX SN8P2602, установленный на дочерней плате с динамиком.
Как и ожидалось от киловаттного блока питания, производитель не стал экономить ни при проектировании блока, ни при выборе элементов. Поэтому вдвойне непонятен и неприятен момент с низким качеством пайки и монтажа. Enermax прокомментировал наше замечание. Низкое качество монтажа связано с необходимостью ручной модернизации имеющихся блоков EGA1000EWL и EGA850EWL, которые не имели 8-контактных разъемов питания для видеокарт. Модернизация заключалась в установке нового кабеля, усиленные 12В каналы с 18А до 24А, для поддержки мощных видеокарт, в связи с чем некоторые компоненты на платах были заменены. Несомненно, стоимость блока Enermax Galaxy будет выше аналогичных изделий более низкого класса, однако она вполне оправдана.
Младшая модель CoolerMaster Real Power Pro 850W уже была изучена ранее, поэтому сравнить ее с модульным М1000 будет не лишенной смысла идеей. Большая коробка выполнена в белых тонах и имеет удобную ручку, облегчающая транспортировку блока питания от магазина к месту назначения.
Блок является модульным, и концепция подключаемых кабелей практически идентична Floston Energetix, но более продумана. Разъемы для питания видеокарт имеют разное количество контактов (8 и 6) и различны по цвету. Ориентированы они горизонтально, что упрощает подключение и отключение необходимых проводов. Для питания периферии имеется шесть рядных 5-контактных разъемов, которые не совместимы физически с кабелями для видеокарт.
Глянцевый корпус не терпит неаккуратного обращения и даже после непродолжительного использования быстро пачкается отлично заметными отпечатками пальцев и пылью. Зачем нужно делать глянцевое покрытие, если абсолютное большинство системных блоков наглухо закрыто крышками, и никто не может увидеть все величие и красоту корпуса БП?.. Кроме самого блока питания имеется и ряд аксессуаров:
Сами отстегиваемые кабели поставляются в специальной упаковке с застежкой. Всего с блоком поставляется шесть кабелей для питания видеокарт, причем подключить одновременно удастся только четыре из них. Пользователь сам может выбирать, будет ли это четыре 6-контактных разъема, либо три 6-контактных и один 8-контактный, либо по два каждого типа. Кроме них имеется по два кабеля для SATA-периферии и четыре PATA.
Также на стенке с модульными разъемами имеется наклейка с краткими обозначениями. Снова нет пластикового кольца копеечной стоимости в месте выхода несъемных проводов из корпуса блока.
Задняя сторона в точности идентична остальным представителям модельного ряда Real Power Pro и кроме единственного сетевого разъема и светодиода больше ничего не несет.
CoolerMaster RS-A00-ESBA имеет единую реальную +12В линию, разделенную на целых шесть виртуальных с раздельной защитой по току. Две из них, 12V3 и 12V4, рассчитаны на подключение видеокарт PCI-Express 2.0 (синие модульные разъемы) и имеют максимальный предел по току 28А. Номер UL-сертификата E166947 выдает настоящего производителя блока питания – Enhance Electronics CO LTD. Кроме CoolerMaster в использовании дизайна Enhance были неоднократно замечены и другие производители, к примеру, SilverStone.
Внутренне блок очень напоминает 850Вт модель, основное изменение - добавление модульной платы с разъемами, а также старшая модель оснащена дополнительными пассивными компонентами на печатной плате. Плата имеет двухстороннюю разводку дорожек и обладает большой плотностью монтажа. Довольно массивные радиаторы из алюминия имеют два зафиксированных термодатчика для автоматического управления скоростью вращения вентилятора.
Дежурный источник +5В традиционно использует отдельный трансформатор, а для выпрямления используется диод Шоттки MBR1060, рассчитанный на максимальный ток 10А.
На двух диодных мостах установлены радиаторы, а на выводах имеются ферритовые бусинки. Блок питания имеет активную схему коррекции фактора мощности (APFC) на базе микросхемы CM6800, вследствие чего может работать от сетевого напряжения 115-240В. В качестве ключевых элементов используются четыре мощных транзистора STW25NM50N, а также на том же радиаторе закреплен диод STTH3006DPI. Сетевые высоковольтные конденсаторы имеют емкость 270мкФ и температурный диапазон работы +105°С.
Охлаждение блока питания обеспечивает один 135-мм. Шум от вентилятора при типичной нагрузке в среднем ПК едва слышен при установленном БП в корпусе.
Плата с модульными разъемами дополнительно закрыта пластиковой пленкой и подключена к основной плате проводом с сечением 3мм.
На самом деле это переименованный брендом OCZ блок питания 3Y Power YM-8102ACR. Компания 3Y Power на данный момент входит в состав FSP и специализируется на производстве серверных и индустриальных моделей блоков питания. Полное сходство с OCZ ProXStream и одинаковые номера UL-сертификатов нельзя назвать случайностью.
Внешний вид небольшой коробки выполнен в традиционном для OCZ стиле, который мы уже успели видеть в обзоре OCZ GameXStream 700W.
Комплектация блока небольшая – фирменная брошюра, сетевой кабель, набор винтиков и сам блок. Кабели выполнены несъемными. Блок питания имеет стандартные габариты корпуса (150 х 86 х 140 мм), чем отличается от большинства моделей с подобной мощностью. Сомнительное преимущество, поскольку дорогие и мощные блоки редко устанавливаются в тесные корпуса, а вот плотная компоновка может значительно ухудшить вентиляцию, что приведет к необходимости использовать шумный вентилятор для прокачки воздуха. Глянцевая поверхность корпуса отливает цветной радугой и чудесно отражает все отпечатки пальцев и пыль, осевшую на блоке. На задней панели блока кроме вентиляционного отверстия и сетевого разъема ничего нет.
Внутренняя стенка блока имеет сплошную перфорацию вентиляционными прорезями, сквозь которые просматривается плотная двухэтажная компоновка печатных плат блока питания.
Для подключения видеокарт PCI-Express имеется четыре 6-контактных разъема, причем возможности превращения их в 8-контактные PCI-E 2.0 не предусмотрено. Это выглядит несколько странным, учитывая мощность блока, и позиционирование на рынок мощных систем. В остальном кабельная оснастка выглядит привычно – кабель 20+4, два кабеля питания процессора (8 и 4-контактные), а также по паре периферийных кабелей (SATA и PATA+FDD).
Традиционно все провода заключены в пластиковую оплетку, а предназначенные для питания видеокарт – в красную.
OCZ1000PXS также имеет схему APFC, мелким шрифтом на наклейке указаны все допустимые токи по основным каналам. Канал +12В разделен на 4 виртуальные линии, с ограничением по току 20А на каждой. Максимальная нагрузка по +3.3В и +5 не превышает 150Вт, при этом почти вся мощность может быть отдана по каналу +12В.
Интересные данные можно почерпнуть из технического описания блока на сайте 3Y Power. А именно, отдача полной мощности 1000Вт указывается только для температуры окружающей среды не более чем +25°С. При повышении температуры до +35°С, допустим в жаркое лето, либо при установке в тесных условиях, мощность уже 900Вт, а еще дополнительные 5 градусов тепла снимают еще 50Ватт. Поэтому следует быть внимательным, и обращать на это внимание при выборе блока питания. Конечно, имеется достаточный запас мощности, и приведенные выше цифры не значат, что при +50°С жаре и нагрузке 1000Вт блок неизбежно выйдет из строя, но конкуренты OCZ, к примеру Enermax, SilverStone, имеют модели блоков аналогичной мощности, рассчитанные на постоянный +50°С температурный диапазон.

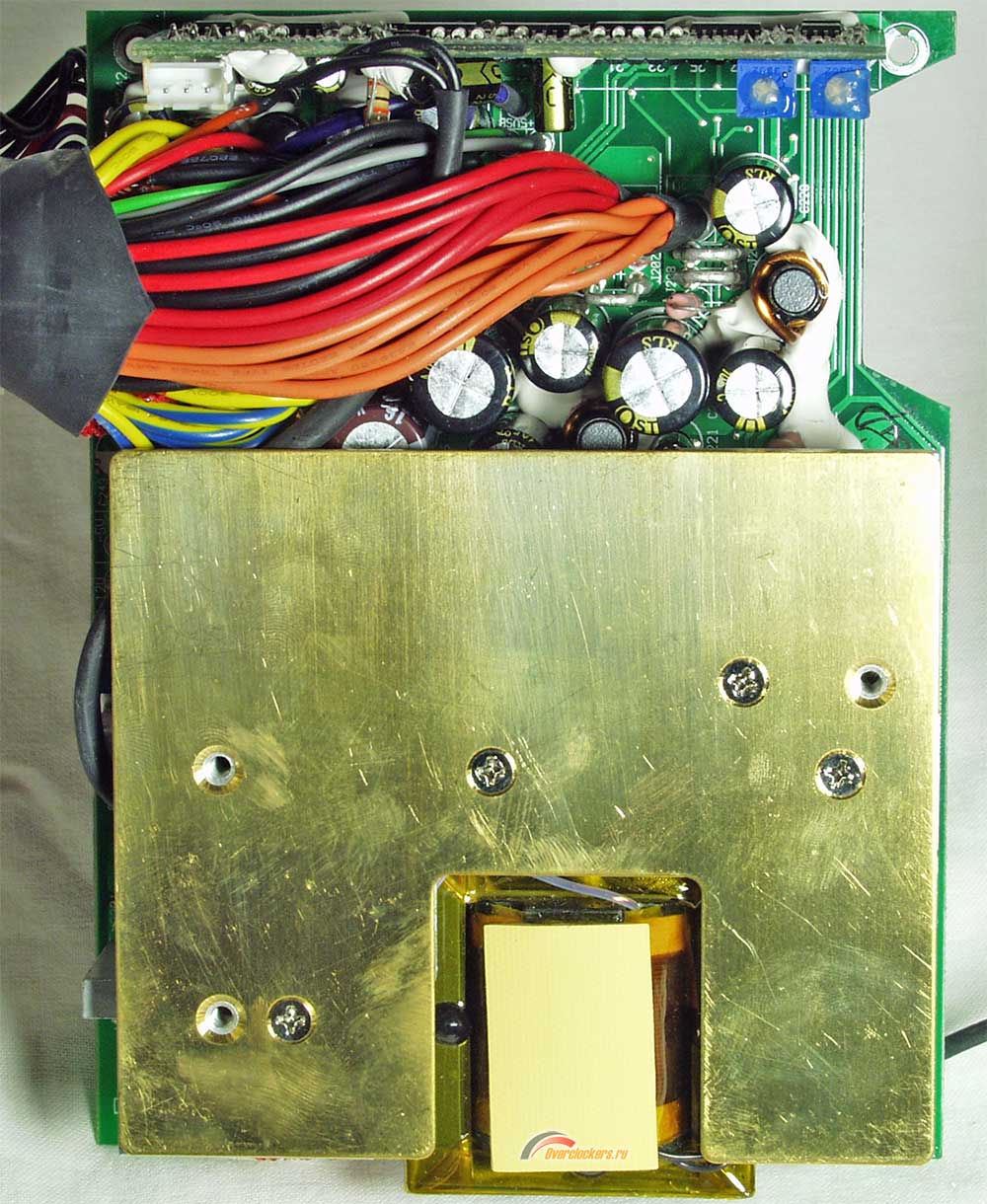

Обе основные платы блока питания имеют радиаторы, причем на верхнем из них установлена большая пластина, которая должна улучшить температурный режим. Горизонтально расположенный трансформатор также имеет контакт с крышкой корпуса через небольшую термопрокладку. Высоковольтная схема с PFC находится на нижней плате, и построена на базе микросхемы " target="_blank">ML4800, которая совмещает в одном корпусе ШИМ и PFC. В качестве источника питания дежурного напряжения применяется микросхема семейства TOPswitch TOP233.
Нижняя плата также имеет свои радиаторы, накрытые общей алюминиевой пластиной. Для соединения обеих плат между собой используется два кабеля: двухпроводной высоковольтный и 15-контактный сигнальный, расположенные у заднего торца платы. Из-за ограничений на высоту используется шесть конденсаторов Rubycon KXW 105°C, емкостью по 100мкФ каждый, номинальное напряжение 450В. Диодный мост рассчитан на ток 15А (D15XB). Транзисторы PFC представляют собой четыре 20N60C3 типа MOSFET.
На верхней плате имеется несколько дочерних, в том числе и большая плата со схемами коррекции напряжений и контроля. На ней используется группа операционных усилителей и компараторов (схем сравнения уровней напряжения). В цепи инвертора используются полевые транзисторы FDP047AN08A0. Линии +5 и +3.3В имеют независимые драйверы MICREL MIC4426, каждый из которых управляет двумя ключами.
В блоках FSP часто используются вентиляторы Protechnic Electric, не случилось исключения и в этот раз. Установленная модель MGT8012UB-R25 с диаметром крыльчатки 80мм является довольно мощным и шумным вариантом. Очевидно использование двигателя такой мощности (с током 0.66А при 12В напряжении) диктуется необходимостью продува плотно собранного тандема двух плат и радиаторов.
Совсем недавно CoolerMaster анонсировала самый старший блок линейки Real Power Pro, представители которой изучались нами ранее. Максимальная мощность на этот раз увеличилась до 1250Вт. Оформление, внешний вид блока и упаковки традиционно выполнены в уже известном стиле предыдущих модификаций. Индекс модели старшего блока - RS-C50-EMBA-D2.
Cтарший в линейке источник не является модульным. Все провода убраны в аккуратную пластиковую оплетку черного цвета. Набора кабелей и их длины будет целиком достаточно для любого компьютера энтузиаста.
Все тот же корпус, на котором даже после непродолжительного использования становятся видны все пылинки и отпечатки, продувается одним вентилятором увеличенного диаметра (135мм). Кроме самого блока питания имеется и традиционный набор дополнительных мелочей:
Стоит заметить, что кабель питания оснащен не привычной всем евровилкой, а более серьезным разъемом, рассчитанным на номинальный ток 15А.
За исключением разъема, задняя стенка ничем не отличается от остальных блоков модельного ряда Real Power Pro. Отсутствие выключателя сделало блок еще более неудобным, поскольку толстый разъем сетевого кабеля подключается весьма жестко.
CoolerMaster RS-C50-EMBA-D2 имеет одну +12В линию, разделенную на шесть виртуальных с раздельной защитой по току. Три (в 1000Вт модели было две) из них рассчитаны на подключение видеокарт PCI-Express 2.0 и имеют максимальный предел по току 28А. По номеру UL-сертификата E166947 определяется и неизменный производитель блоков для CoolerMaster - Enhance Electronics CO LTD. Максимальный суммарный ток по +12В каналу может достичь 93 А. Внушительно.
Из основных видимых глазу отличий – увеличенные высоковольтные конденсаторы. В остальном блок повторяет своих предшественников, а плата имеет такую же двухстороннюю разводку дорожек и обладает большой плотностью монтажа. Алюминиевые радиаторы в форме букв «ТГ» имеют два зафиксированных термодатчика для автоматического управления скоростью вращения вентилятора. Дежурный источник +5В традиционно использует отдельный трансформатор, а для выпрямления используется диод Шоттки MBR1060, рассчитанный на максимальный ток 10А. Блок питания имеет активную схему коррекции фактора мощности (APFC) на базе микросхемы CM6800 и является типичным представителем авторанговых блоков (рабочее сетевое напряжение от 100 до 240В).
Охлаждение блока питания обеспечивает один вентилятор с крыльчаткой 135-мм. Шум от вентилятора при типичной нагрузке в среднем ПК едва слышен при установленном БП в корпусе.
Провода в кабелях маркированы AWG16 и AWG18, линии +5 и +3.3В имеют дополнительный отвод для мониторинга и коррекции напряжения (Vsense). Целиком оснащение и длины можно представить на следующей таблице:
В этом разделе пока никаких изменений с предыдущими обзорами блоков питания нет. Измерения пульсаций блоков питания производились с помощью четырехканального осциллографа Tektronix 2246-1Y с максимальной полосой пропускания сигнала 100 МГц, чего со значительном запасом достаточно для выявления всех возможных помех. При превышении основных силовых напряжений (+3.3, +5 и +12) исправно выключались, предотвращая возможность повреждений. Блоки Enermax Galaxy DXX и OCZ ProXStream четко отключались при возникновении коротких замыканий на всех основных линиях, при этом Enermax сигнализировал двумя короткими звуковыми сигналами. Блок CoolerMaster отключался при КЗ на линии +5 и +3.3В, однако при замыкании +12В легко достигал величины более 35А. Для приближения результатов тестирования к реальным условиям использования в ПК был использован системный блок следующей конфигурации:
В таблице имеется всего два значения разделенных косой чертой, правое значение – полученное в простое (ОС загружена, и ничего больше не происходит), и в нагрузке – S&M 1.9.0а FPU + дополнительный тест видеокарты. По спецификации ATX12V ver2.2 максимальный уровень пульсаций по линиям +5 и +3.3В не должен превышать 50мВ, для остальных каналов - 120мВ. Снятия показаний проводились на двух линиях +12В, которые подключены к разъемам процессора и видеокарты, согласно рекомендациям стандарта ATX2.2. Температура воздуха во время проведения всех тестов составляла +21°С.
Все блоки продемонстрировали нормальную и беспроблемную работу. Конечно, для полноценного тестирования киловаттных блоков требуется киловаттная нагрузка, и работа над созданием стенда ведется. Блок питания Enermax Galaxy DXX 1000 оставил наиболее благоприятное впечатление, производитель постарался на славу. Многие производители пытаются завлечь покупателя цветастыми упаковками, дополнительными «бонусами» и даже металлическими чемоданами, вместо того чтобы потратить каждый цент стоимости на качественную начинку источника питания. И тем обиднее было наблюдать некачественный монтаж компонентов именно в топовом блоке Galaxy DXX. Надеемся, это лишь неудача с конкретно взятым тестовым образцом. Итоговая цена на территории СНГ – более 400$ за Enermax Galaxy DXX1000, 460$ - OCZ ProXStream, CoolerMaster M1000 - 350$, а старший CoolerMaster 1250W еще не успел появиться в розничной продаже.
