Бразильские специалисты по ремонту и YouTube-блогеры Paulo Gomes и 1155 do ET опубликовали видео восстановления видеокарты NVIDIA GeForce RTX 5070 Ti с помощью донорской GTX 1080 Ti в исполнении HoF (Hall of Fame) от GALAX, одной из лучших моделей для экстремального разгона, пишет VideoCardz.
Источник изображения: Paulo Gomes, YouTube

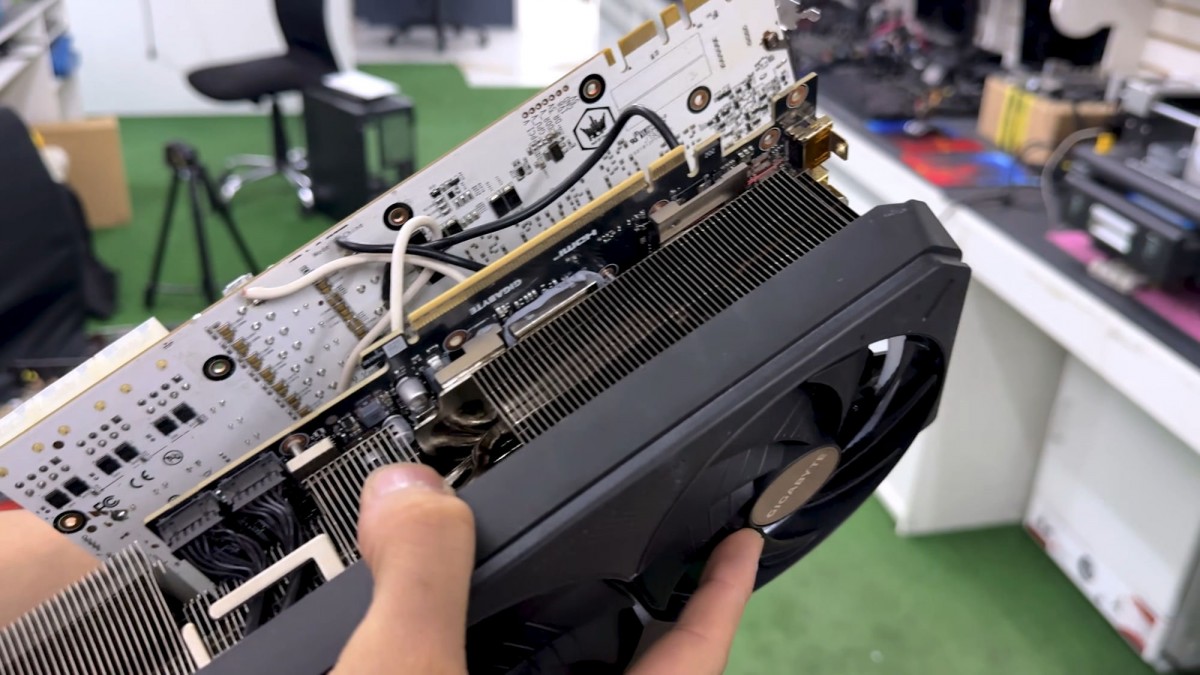

Восстанавливаемая RTX 5070 Ti сильно повреждена — некоторые компоненты цепи питания полностью выгорели и на их месте в текстолите зияет дыра, но сам графический чип и чипы памяти остались работоспособны. Вместо того, чтобы пересадить их на новую печатную плату, специалисты выбрали другой, более сложный и зрелищный путь — использовать донорскую видеокарту для подачи питания компонентам повреждённой видеокарты. Задача усложняется тем, что GTX 1080 Ti была настроена на работу при совершенно других параметрах, чем восстанавливаемая RTX 5070 Ti. Поэтому объединение печатных плат требует обширных знаний, многочисленных этапов тестирования для программирования, настройки и калибровки напряжений.
Источник изображения: Paulo Gomes, YouTube
Специалисты вручную настроили шины питания графического процессора и памяти на модифицированной видеокарте RTX 5070 Ti. Используя цифровой программатор, подключённый к ШИМ-контроллеру, они регулировали напряжение через интерфейс I2C, пока показания не стабилизировались на уровне около 1 В для безопасного включения графического процессора.
Видеокарта загрузилась с первой попытки, но её тактовая частота оставалась на уровне ниже 200 МГц. Подтвердив возможность запуска, разработчики перешли к этапу физической модификации, вырезав Г-образный сегмент из печатной платы HOF с помощью дремеля. Следующим этапом станет оптимизация для работы на более высоких тактовых частотах.
