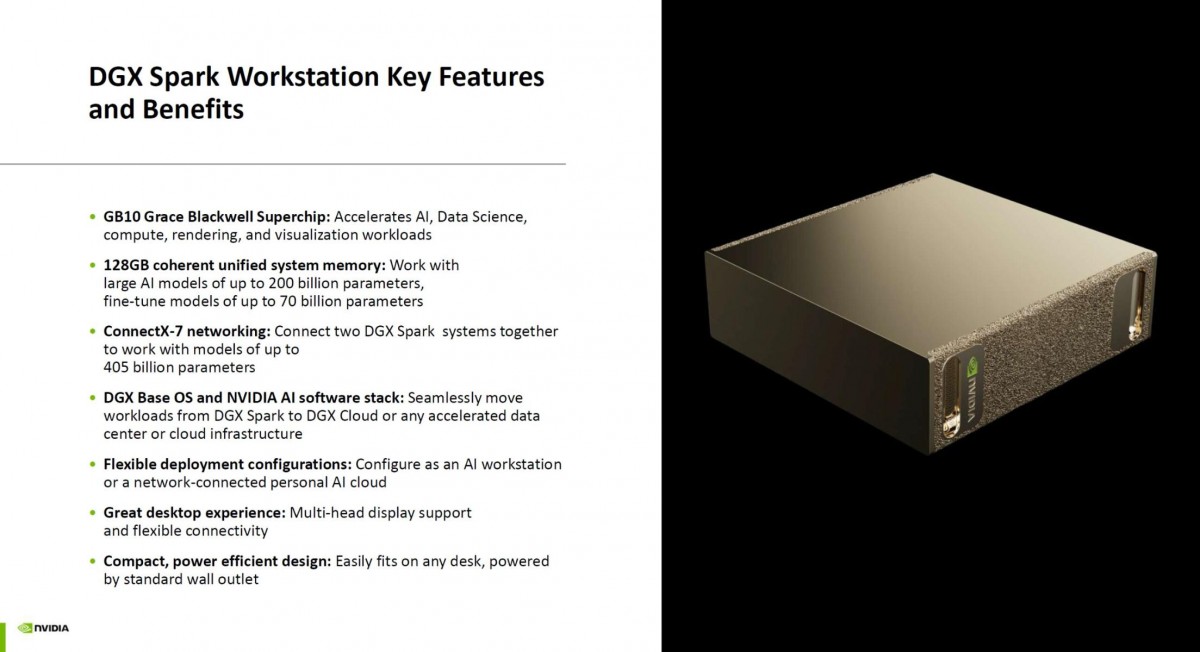

NVIDIA опубликовала подробности о суперчипе GB10 Grace Blackwell, который используется в составе мини-суперкомпьютера DGX Spark, сообщает VideoCardz. Это одно из самых ожидаемых устройств NVIDIA в этом году. На бумаге архитектура чипа похожа на то, что многие ожидают увидеть в N1 — ARM-чипах NVIDIA для потребительского рынка.
Источник изображения: NVIDIA
Частый вопрос, поддерживает ли GB10 операционную систему Windows на ARM. Официально NVIDIA заявляет о поддержке только DGX Base OS — дистрибутива Linux, оптимизированного для программного обеспечения компании для ИИ. Хотя технически возможно установить другие дистрибутивы Linux или даже Windows, о таких попытках пока неизвестно.
Источник изображения: NVIDIA
NVIDIA описывает GB10 как результат успешного сотрудничества с MediaTek, что является важным подтверждением многолетних слухов о совместной работе компаний над новой SoC. Ограниченное внедрение на платформе DGX Spark позволяет NVIDIA проверить и обкатать как кристалл, так и программное обеспечение, прежде чем масштабировать проект на более широкие рынки, такие как потребительский и игровой.
Источник изображения: NVIDIA
С технической точки зрения, GB10 объединяет 20 процессорных ядер Arm v9.2, организованных в два кластера по 10. Каждое ядро имеет собственный кэш 2-го уровня, а каждый кластер несёт 16 МБ общего кэша 3-го уровня, что в сумме даёт 32 МБ. С помощью продвинутой технологии 2.5D упаковки в SoC объединяются два микрочипа на техпроцессе TSMC N3: S-чип с центральным процессором и G-чип с графическим процессором. SoC настроен на работу при TDP до 140 Вт.
Источник изображения: NVIDIA
Графический процессор основан на архитектуре Blackwell. NVIDIA не упоминает количество ядер CUDA. Зато упоминает, что он объединяет тензорные ядра 5-го поколения, ядра трассировки лучей и поддерживает DLSS 4. Пиковая пропускная способность достигает 31 TFLOPS для вычислений в формате FP32 и до 1000 TOPS для вычислений в формате NVFP4, чуть подробнее о котором рассказывалось в недавней новости об архитектуре Blackwell. Графический процессор также оснащён 24 МБ дополнительной кэш-памяти второго уровня.
Источник изображения: NVIDIA
Память к SoC подключается через 256-битный интерфейс, поддерживается LPDDR5X-9400 объёмом до 128 ГБ. Общая пропускная способность оценивается в 301 ГБ/с. А пропускная способность интерфейса NVIDIA C2C NVLINK между центральным и графическим процессором составляет 600 ГБ/с. Чип оснащён 16 МБ системного кэша 4-го уровня для эффективного обмена данными между центральным и графическим процессорами.
Заявлена поддержка PCIe Gen5, USB, Ethernet, возможность подключения четырёх дисплеев одновременно (три видеовыхода DP и один HDMI). Функции безопасности включают два защищённых корневых сервера, выделенные процессоры SROOT и OSROOT, а также поддержку fTPM и дискретного TPM.
Хотя DGX Spark не разрабатывался как потребительский ПК, его компактный форм-фактор, унифицированная память и многокристальная конструкция демонстрируют технологии, которые, вероятно, будут использованы в будущих потребительских чипах NVIDIA N1. GB10 представляет собой мост между ускорителями Blackwell класса центров обработки данных и будущими потребительскими устройствами, давая предварительное представление о том, что NVIDIA будет предлагать для настольных компьютеров и ноутбуков, пишет VideoCarz.
