Корпус Fractal Design ARC XL - пользовательские впечатления
реклама
Для начала - немного лирики. С тех пор, как я начал интересоваться сборкой компов и оверколокингом, у меня сменилось 5 корпусов: Microtech ATX536, Inwin S508, Inwin Q500, Chieftec BA-01, и наконец - нынешний Fractal Design ARC XL. Собирая компы в первых 4 из них, я никогда не обращал внимания на акустические параметры работающей системы - я же судовой механик, человек к шуму привычный :-). Чифтек BA-01 продержался у меня дольше всех - с 2005 по 2014 год, пережив смену 4 матплат, 3 блоков питания и кучи прочего железа. Но настал момент, когда рёв его разнокалиберных 7 корпусных вентиляторов стал напрягать даже мои выносливые дизельные ушки. Кроме того, ширина старого корпуса уже не давала возможности поставить башенные кулеры ЦП со 140мм вентиляторами. Старику Чифтеку потребовалась достойная замена, удовлетворяющая следующим требованиям: - штатная возможность установки не менее 8 жёстких дисков 3.5 дюйма, - поддержка материнских плат с увеличенной шириной (XL-ATX), как у большинства ROG-моделей Asus, - возможность установки любых длинномерных графических монстров не в ущерб количеству дисков, - ширина большая, чем у старого Чифтека BA-01 (т. е. значительно больше 205 мм), - количество посадочных мест на задней стенке для карт расширения - больше стандарных 7, - более тихая и не менее эффективная система охлаждения, чем была в Чифтеке, - и наконец - классический дизайн без излишеств в виде дверок на морде.
Я рассмотрел много вариантов, но они либо не удовлетворяли всем вышеуказанным требованиям, либо не обладали достаточной доступностью в России. В итоге был выбран один из топовых корпусов шведской марки Fractal Design - модель Arc XL. Корпус был куплен уже после выхода обзора на Оверах. В этом обзоре неплохо рассмотрена сборка системы со стандартным набором компонентов, а я поделюсь пользовательскими впечатлениями от сборки в этом корпусе системы, сочетающей многодисковое файловое хранилище (с горячими SATA дисками) и мощную игровую рабочую станцию :-). От старой системы, обитавшей в Чифтеке, остались только блок питания Seasonic SS-1250XM, референсная видеокарта Zotac GF GTX Titan, SATA2 RAID контроллер 3Ware 9650-12PML и 8 дисков WD1001FALS. Эти диски давно не писк моды, но они и создали главную интригу - будет ли однозонная система охлаждения во Фрактале лучше двухзонной в Чифтеке. Также со старого корпуса были взяты 2 140мм вентилятора Noctua NF-P14FLX (~1400 об/мин, 0.10 А). Новыми компонентами стали: процессор - 6ядерник Intel Core i7 4930K s2011, IvyBridge-E процессорный кулер - Noctua NH-U12S с 2 вентиляторами Noctua NF-F12 PWM Матплата - Asus Rampage 4 Black Edition Память - 4 x 8192 Мб DDR3-2133 Corsair Venegance Pro Штатная комплектация корпуса довольно бедна на вентиляторы - предлагается только 3 стосороковки Fractal Design R2 (~1000 об/мин, 0.30 А). Штатный контроллер вентиляторов - всего на 3 канала. Эти вентиляторы были переставлены так: 2 на переднюю стенку на вдув и 1 на верхнюю стенку на выдув, и подключены через штатный контроллер вентиляторов. Они оказались настолько тихими при работе на своих максимальных оборотах, что сажать их на пониженное напряжение не потребовалось. Вентиляторы Noctua были установлены как нижний вдувной и задний выдувной. Как более низкоамперные, они были подключены к выходам материнской платы. На своих штатных 1400 об/мин они оказались слишком шумны, особенно нижний вдувной из-за близкого соседства с корпусным пылевым фильтром. Без всякого ущерба для охлаждения системной начинки оказалось возможным притормозить эти 2 вентилятора Noctua средствами материнской платы (асусовская функция Q-fan в биосе). Вентиляторы процессорного кулера также безо всякого вреда для дела удалось утихомирить через Q-fan. При установке нижнего дутьевого вентилятора на переднюю стенку корпуса возникла маленькая помеха в виде винтов крепления дисковой корзины:
реклама

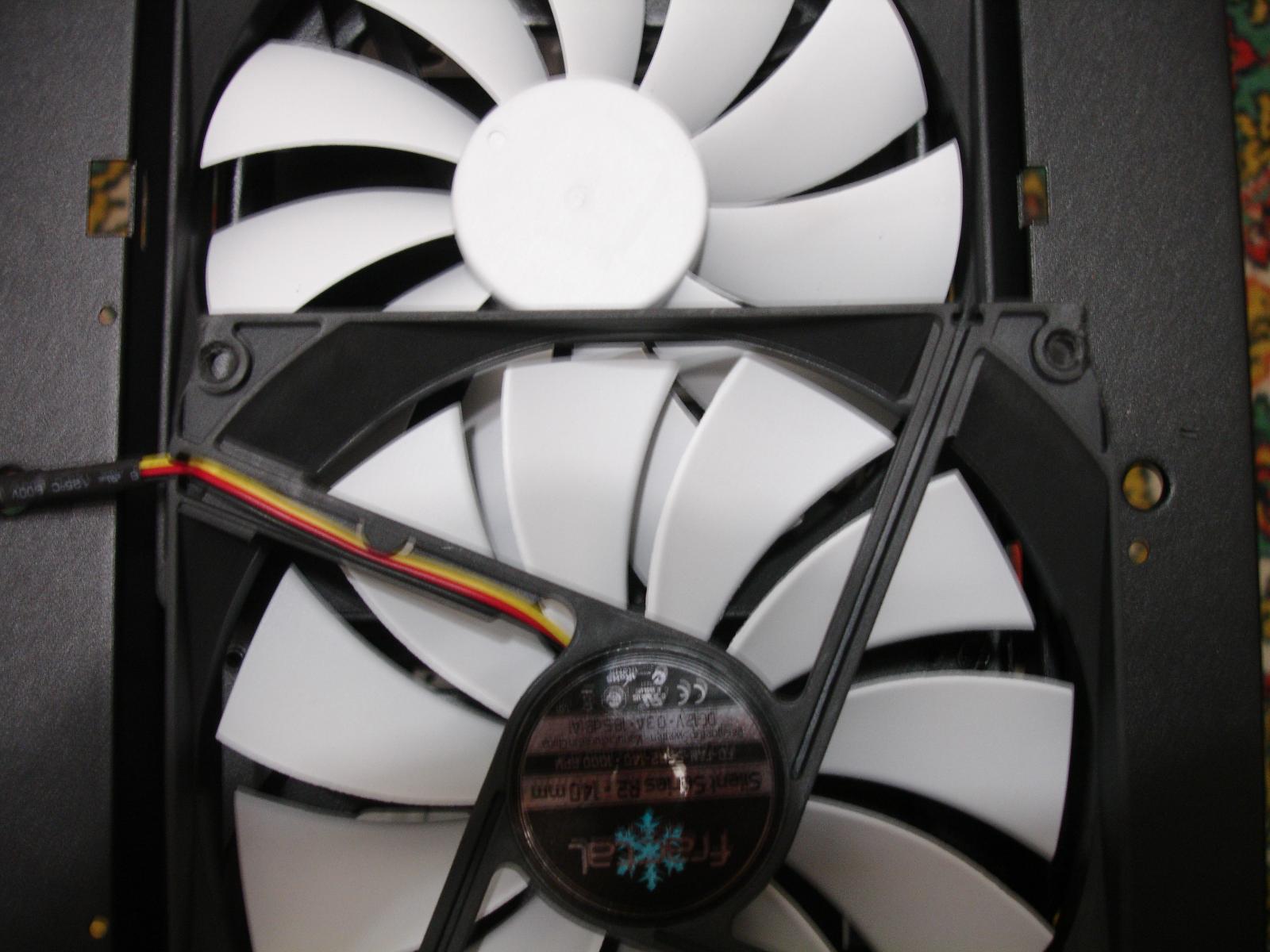

Из-за этого пришлось один вентилятор немного лишить товарного вида, подрезав углы на рамке:
реклама

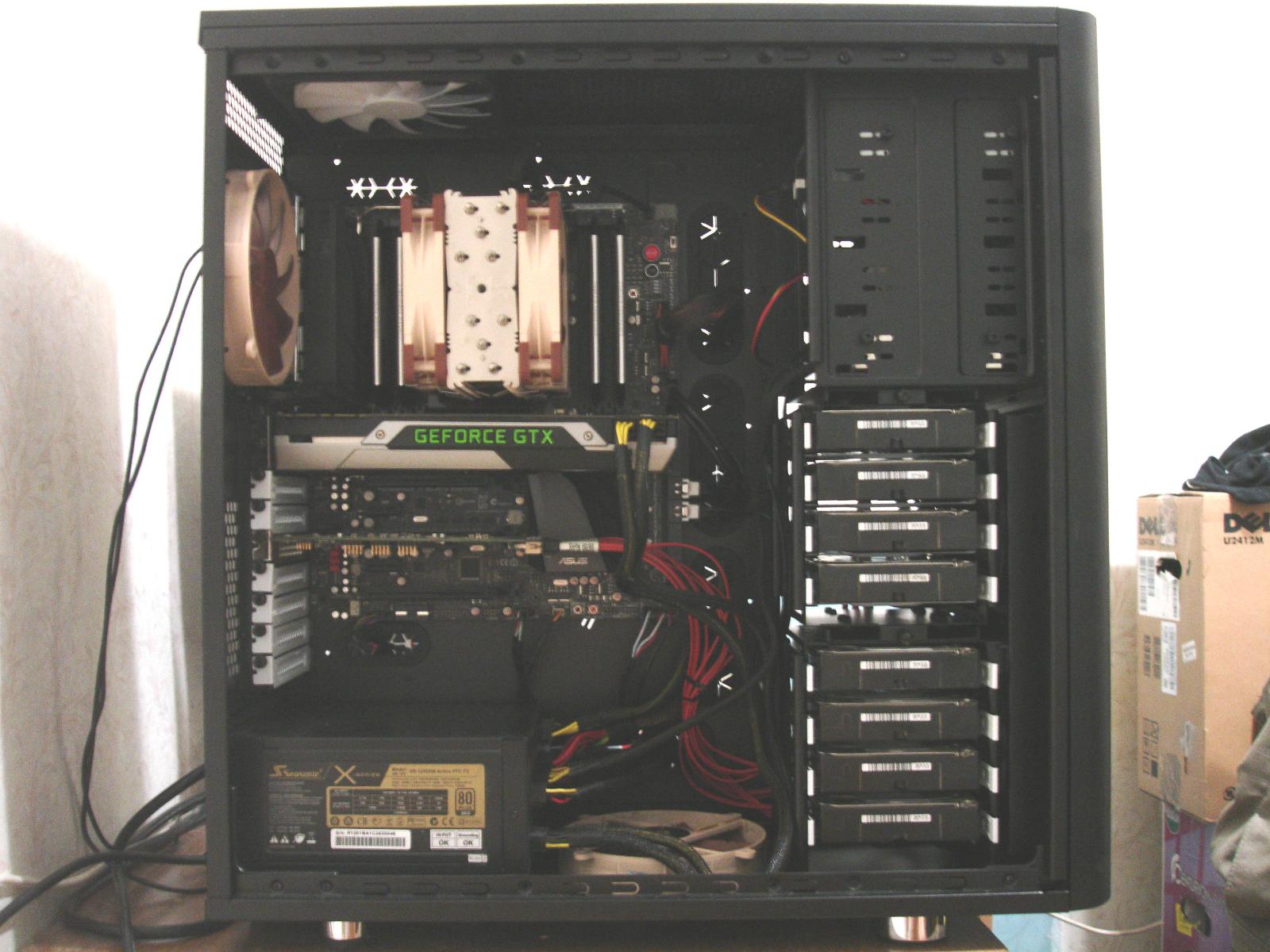

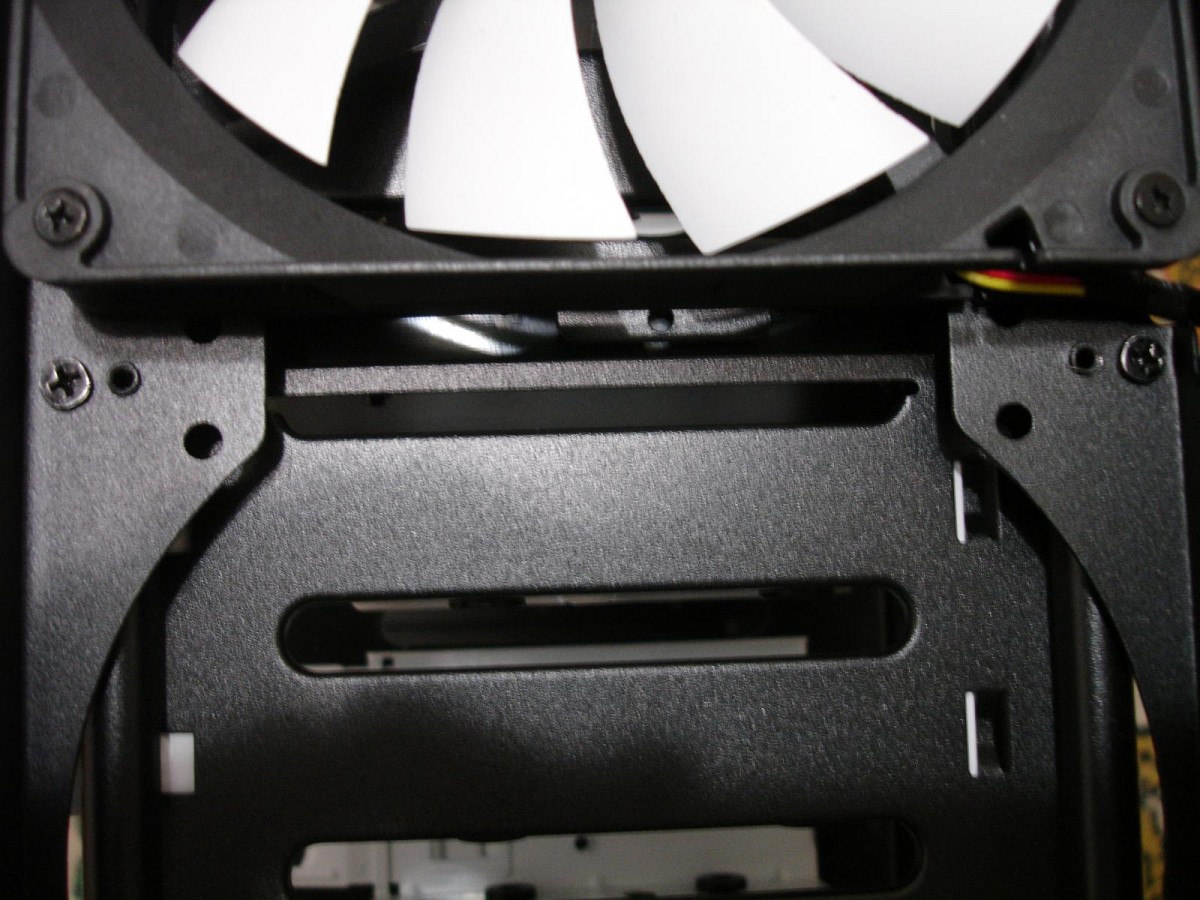

После этой процедуры вентилятор встал на своё законное место без проблем. Собранная система в новом корпусе не почувствовала недостатка свободного пространства. Обещания шведских инженеров насчёт установки длинного блока питания при установленном нижнем вентиляторе полностью сбылись, модульные кабели БП воткнулись без проблем:

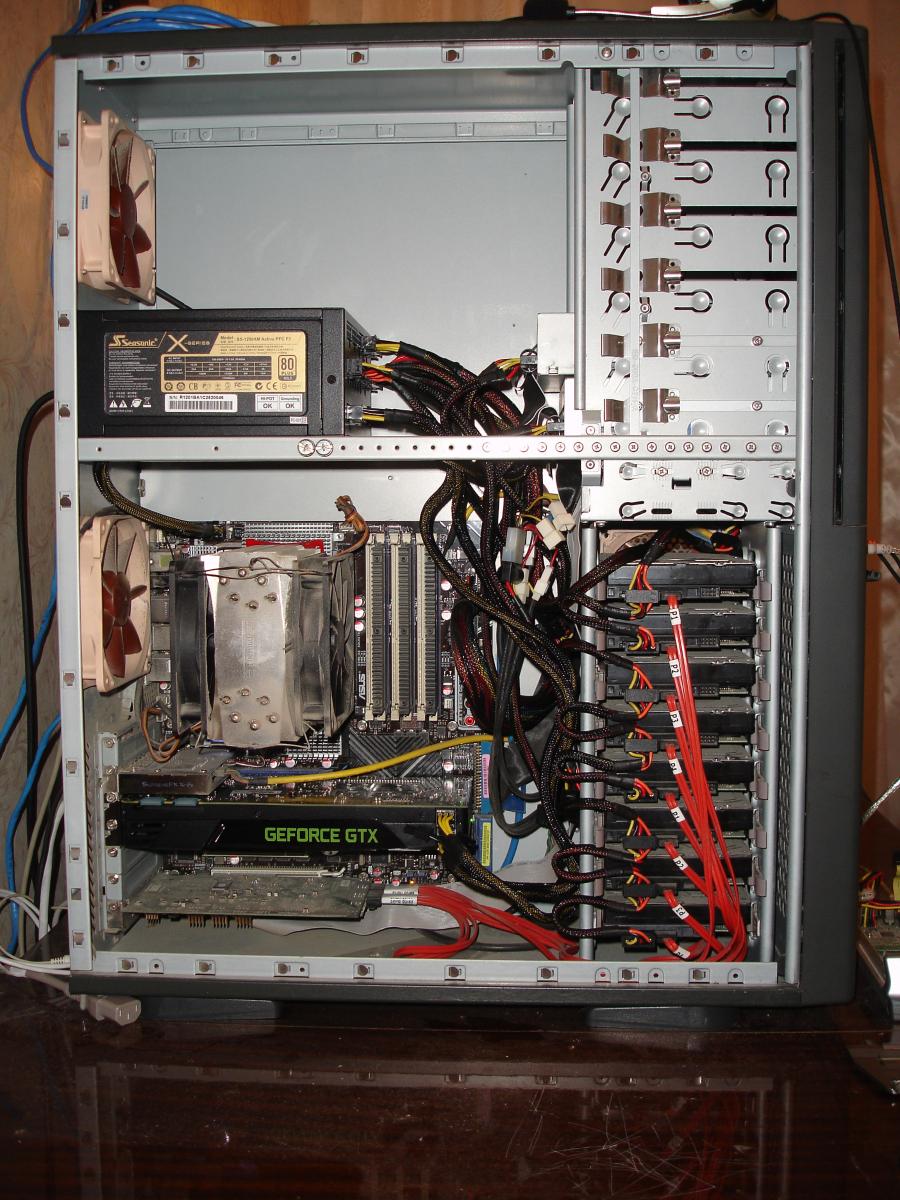

Старая система в старом Чифтеке (с тем же набором жёстких дисков и материнской платой Asus Rampage 2 Extreme того же типоразмера - XL-ATX) тоже не страдала от тесноты в корпусе:
реклама

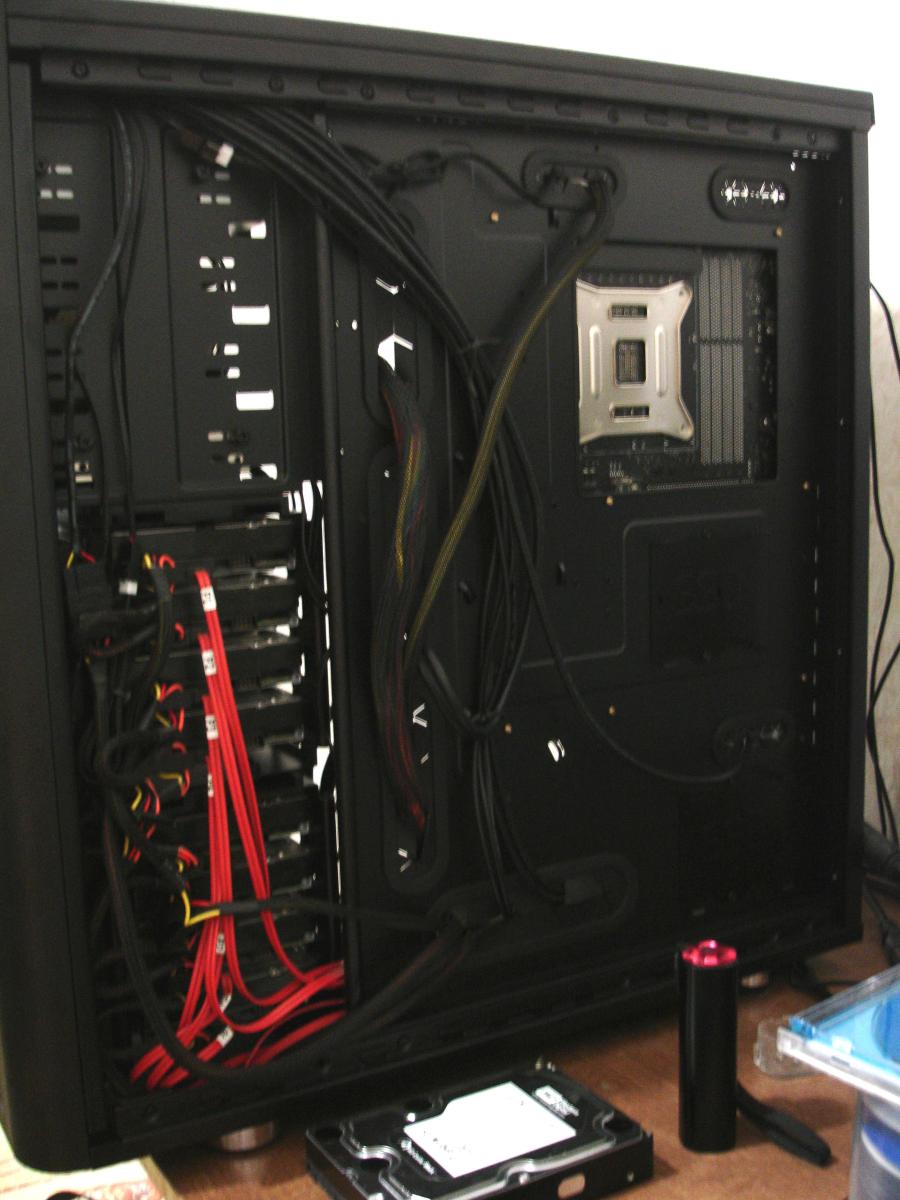

По свободному пространству между матплатой, видеокартой и жёсткими дисками новый корпус не проигрывает старому. Благодаря наличию кабель-менеджмента сборка в новом корпусе выглядит намного аккуратнее. Несмотря на отсутствие выштамповок в боковых стенках, кабели за поддоном материнской платы разместились достаточно свободно:
Ещё один важный плюс корпуса Fractal - эффективные пылевые фильтры, которых так не хватало в Чифтеке. Что же получилось в итоге ? Новый корпус получил без всякой доводки электролобзиком более однородную систему охлаждения - 5 вентиляторов 140 мм вместо разношёрстной системы в тюнингованном старом: 3 *92мм, 2*120 и 2*140 мм. У меня нет шумомера, но субъективно шум от работающей системы снизился в 2 раза. Помимо более крупных и низкооборотных вентиляторов, тут вероятно помогли резиновые прокладки в дисковых салазках и мягкие ножки у нового корпуса, что позволяет эффективнее гасить вибрацию от 8 жёстких дисков. А что же с температурами компонентов? К моему удивлению, в новом корпусе жёсткие диски стали греться в простое до 36 градусов против 40 в старом, и это при однозонной схеме охлаждения с продольным продувом дисковых корзин. Именно этот вопрос волновал меня больше всего при выборе замены Чифтеку. Процессор, разогнанный до 4000 МГц при 1.195 В, не нагрелся выше 68 градусов в тесте OCCT 4.4.1 linpack (64 бита, гипертрэдинг, AVX команды, 90% памяти). Нагрев графического процессора (номинальный режим) в тесте OCCT GPU не превысил 82 градусов (2560*1600 полноэкранный режим, максимальные шейдеры). Совсем неплохие результаты для корпуса с глухими боковыми стенками. Мне удалось достичь главной цели, поставленной при замене корпуса - уменьшить шум системного блока без уменьшения эффективности охлаждения начинки, в первую очередь жёстких дисков. Корпус Fractal Design Arc XL подходит для сборки не только стандартных конфигураций, но и систем с большим количеством сильно греющихся дисковых устройств.
