Небольшой фотоотчет о переделке старого корпуса от Chiftec. Данный корпус был куплен по случаю на одной компьютерной барахолке всего за 100 рэ. Когда-то в нем был собран настоящий HP Vectra, о чем свидетельствуют написи на его боках, поэтому точно идентифицировать модель корпуса не удалось, но если я не ошибаюсь, он из серии Apollo (была такая вроде бы). Из недостатков этого ящика: невозможно установить большие (12 см) вентиляторы, корзина с винчестерами расположена неудачно и к тому же передает вибрацию от винтов на корпус от чего тот начинает гудеть, маленький размер для современных горячих систем. К достоинствам отнесу, пожалуй, общее качество исполнения, прочность, толстая сталь, качество пластика, которым облицован весь корпус. Как оказалось, его размера вполне достаточно для моей не ...

27 июня 2007, среда 15:27

golovasty [ ] для раздела Блоги

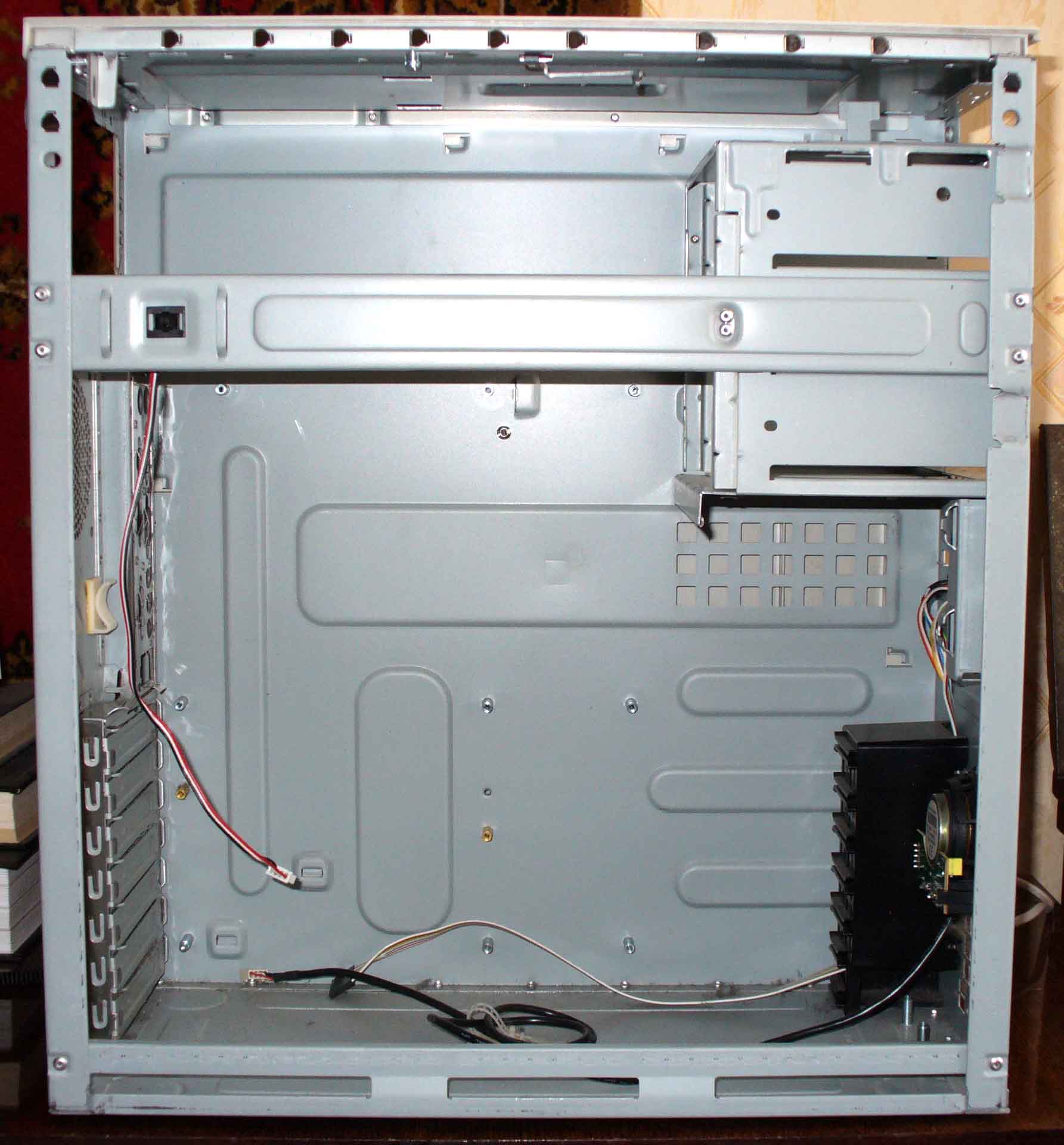

[center] (кликните по картинке для увеличения) ~166 Кб	Вот так выглядели внутренности ящика до переделки. Винчестеры крепились снизу корзины для сидюков и стояли перпендикулярно

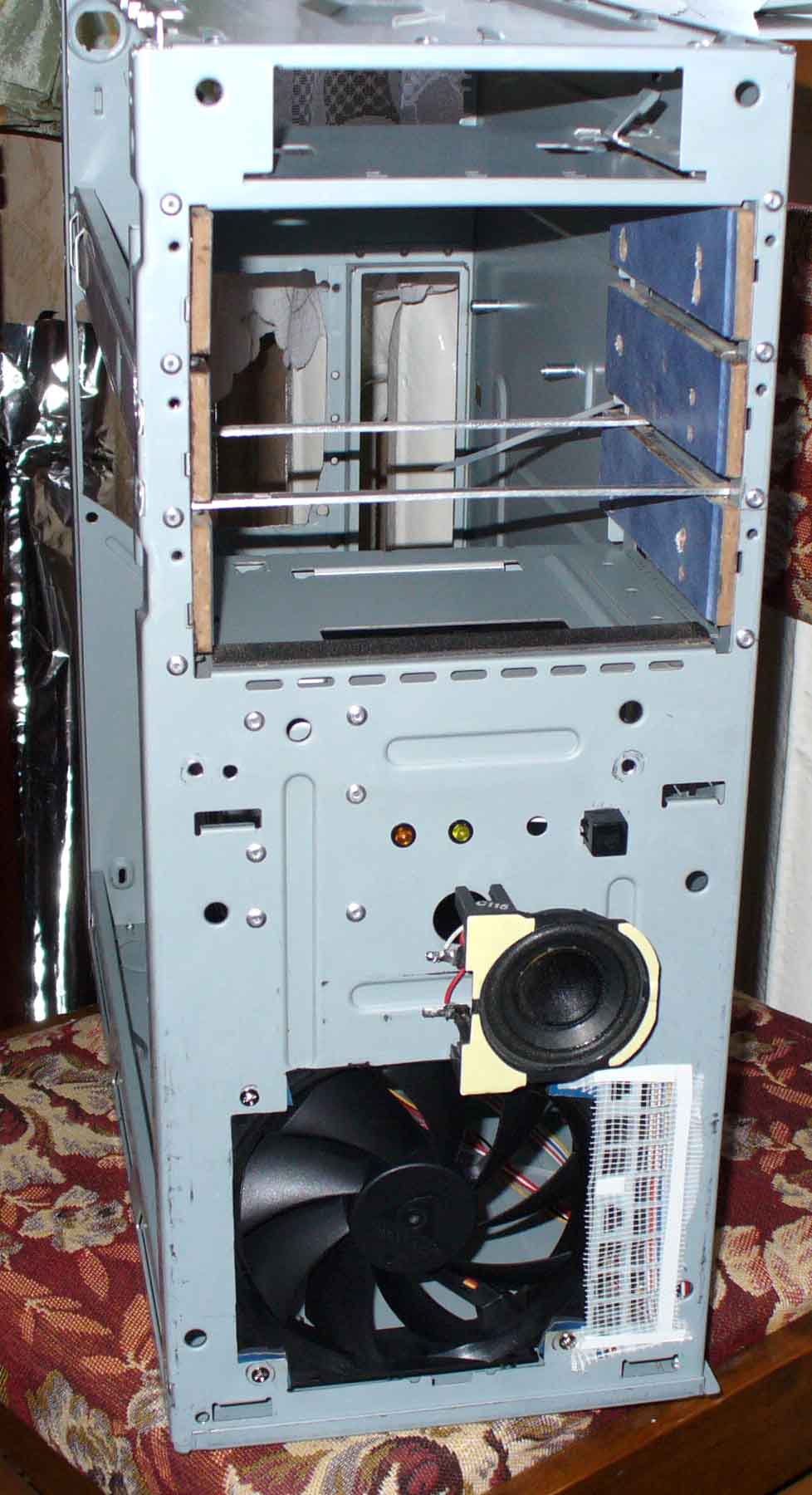

(кликните по картинке для увеличения) ~142 Кб	Спереди и сзади вырезал отверстия для 12 см вентилей от гласиалтек. Динамик пришлось перенести на переднюю стенку. Все вентиляционные отверстия заклеил сеткой от тюля от штор ))). Салазок для крепления сидюков в "комплекте" не оказалось, поэтому пришлось наращивать толщину с помощью кусков оргалита и крепить сидюки обычными винтами.

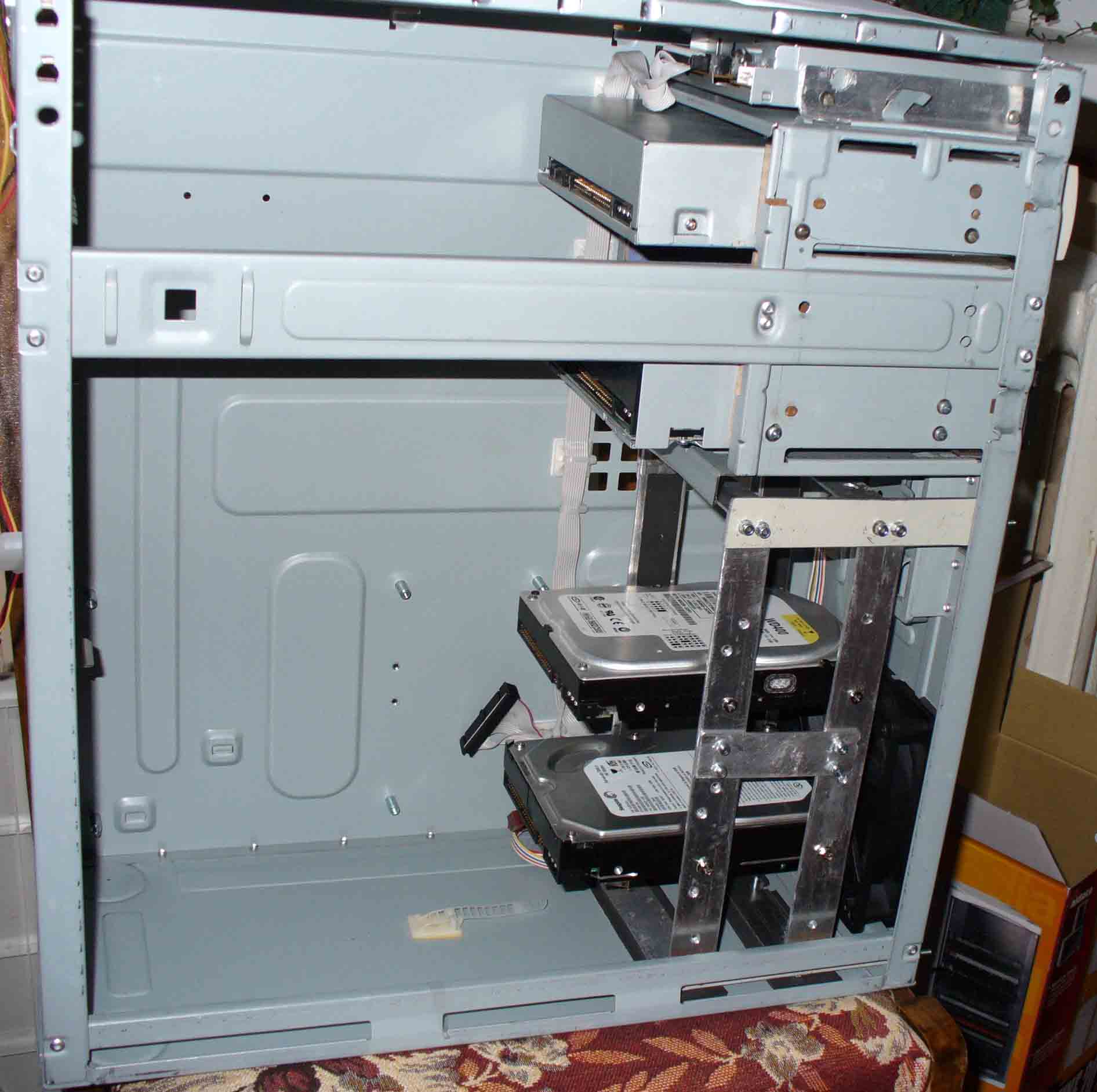

(кликните по картинке для увеличения) ~151Кб	Для винчестеров сгородил самопальное съемное шасси из алюминия. С внутренней части шасси оклеил пористой резиной от мышиного ковра. Снизу подложил куски поролона и прикрутил шасси к передней стенке корпуса через резиновые прокладки 3-мя винтами.

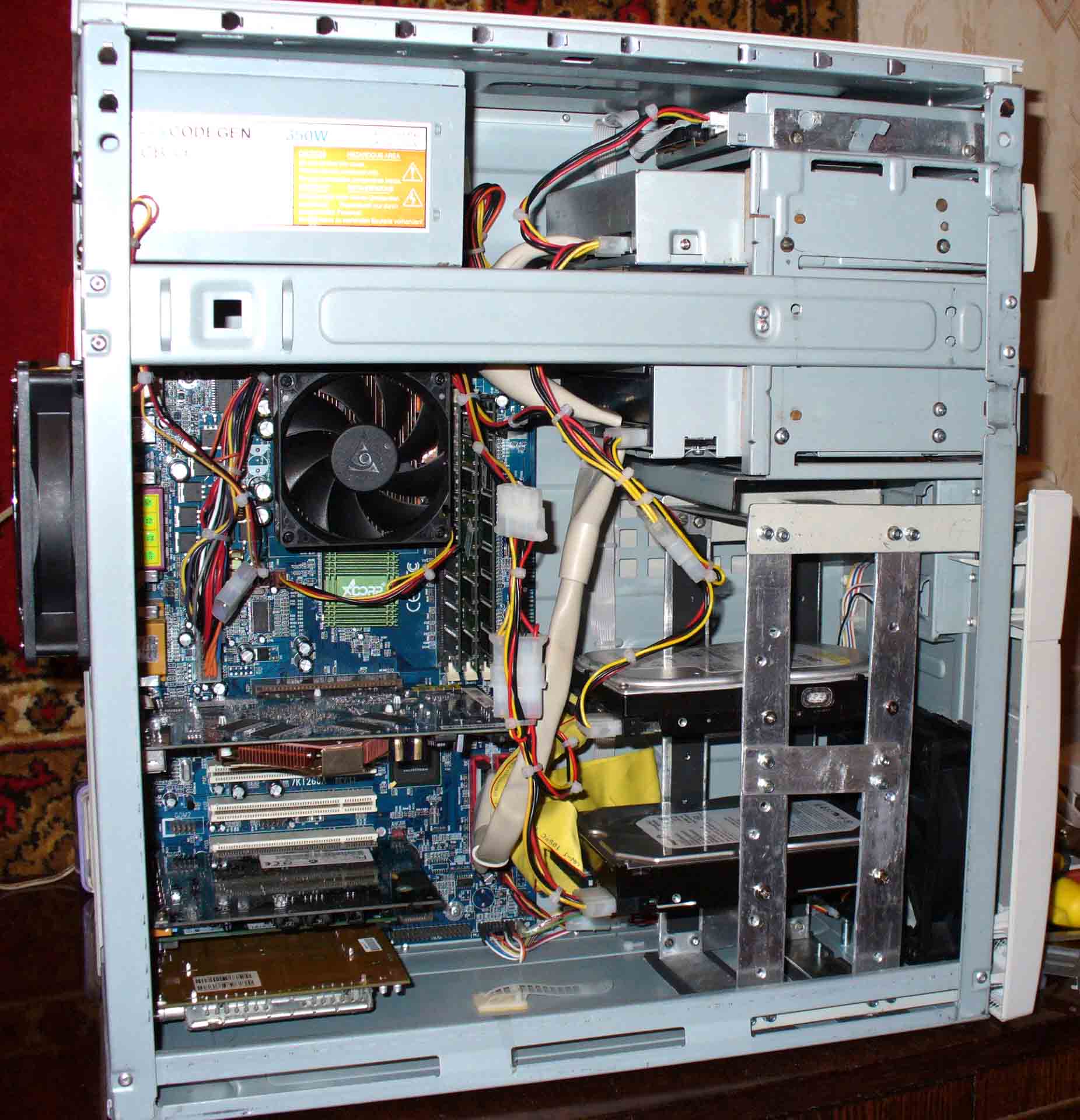

[center] (кликните по картинке для увеличения) ~222Кб	А это система в сборе. Вентиль на задней стенке пришлось вынести за пределы корпуса, иначе боковая крышка не закроется: упирается в него ребром жесткости. Отверстие на передней стенке между двумя сидюками закрывать заглушкой не стал, вместо нее поставил сетку от пыли. Так же не стал закрывать заглушками все свободные отверстия под PCI платы, т.к. на боковой стенке никаких отверстий нет. Все "лишние" вентиляционные отвертия (благо их немного) заклеил. В результате корпус стал неплохо продуваться насквозь: через отверстие между сидюками тянет так, что если приложить к нему лист бумаги, то он будет держаться и не упадет.

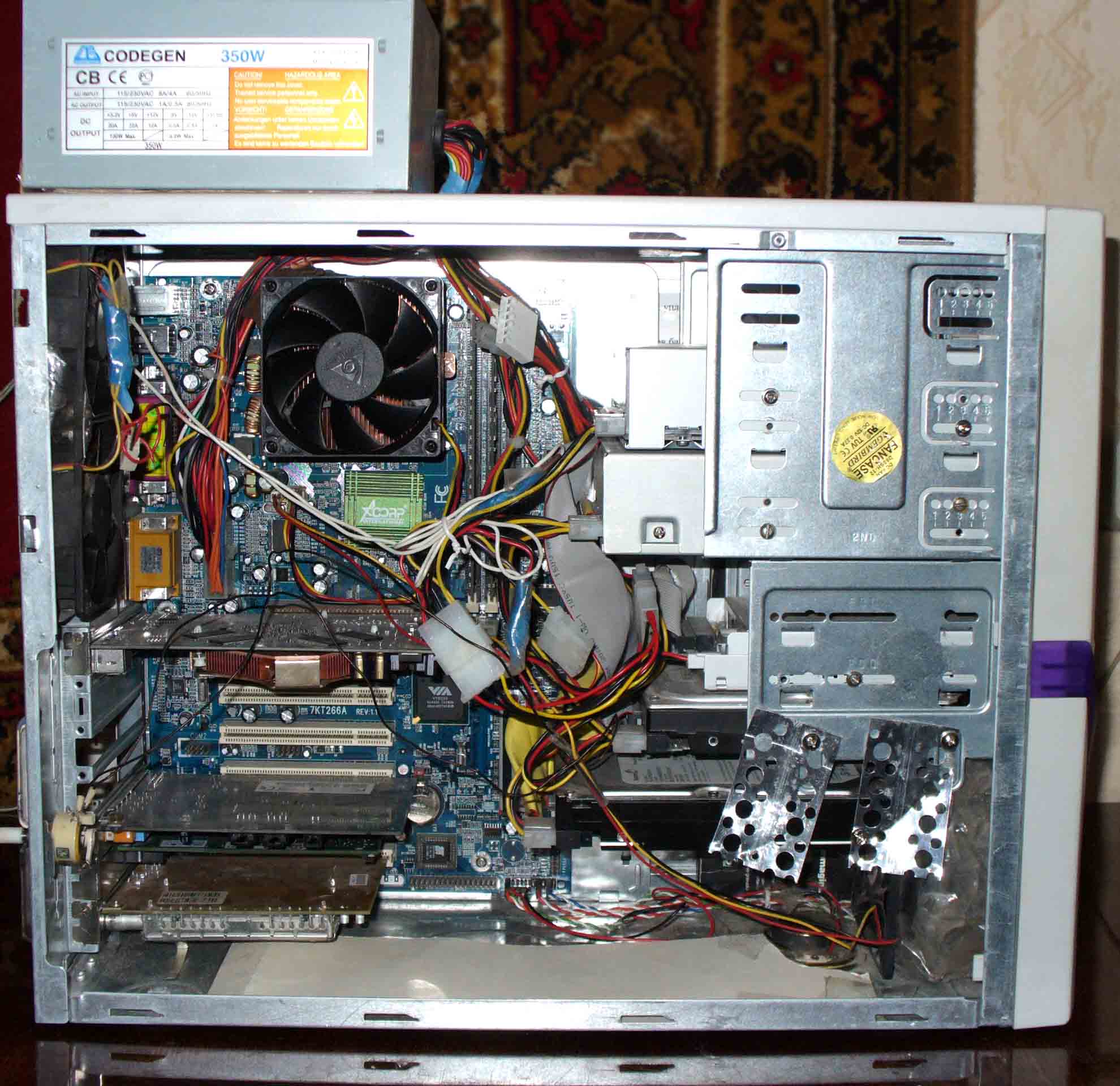

(кликните по картинке для увеличения) ~242Кб	А так выглядела эта же система в безымянном китайском тазике )))
