Эволюция домашнего сервера, часть 1

Первая публикация 21 сентября 2011, 02:12

Долгое время у меня в качестве файлового сервера работала машинка не базе P-III 1000 мГц 1 гБ памяти и с жёстким диском в 1 тБ, подключенным через PCI-SATA контролер. Машинка была собрана на материнке с серверным чипсетом (отсюда и возможность поставить 1 гБ памяти) и на серверном же слотовом процессоре. Работало всё отлично, даже 2008 сервер после некоторых трудов встал и успешно функционировал. И Wi-Fi сетевуху эта машина тоже потянула без проблем. Подлость преподнёс контролер от StLab. Новый 2 тБ винт он категорически отказался понимать. Посмотрев цены на новый контролер, и обнаружив что самый простой PCI-SATA II обойдётся мне в 3000 р., я понял что пришла пора апгрейда для моего сервера, т.к. собрать новый получалось дешевле, чем модернизировать старый.

Сказано — сделано. Порывшись у себя в закромах нарыл следующее:

Память DDR2 2х2 гБ
Процессор Р4 630
Винчейстеры Хитачи на 1 и 2 тБ (тот которвй стоял ранее и купленый для апгрейда)
Кулер для LGA 775 ГлациалТек
Сетевая карта Wi-Fi D-Link 547 (со старого сервера)
Блок питания ПоверМан на 350 ват

Корпус выменял у знакомого за звуковую карту.
Материнскую плату P5Q-VM прикупил бу, по объявлению на форуме в домашней сети, а так же закупил в магазине вентиляторы в БП и для корпуса.

Так как я люблю тишину, то собирал новый сервер сразу с учётом максимально тихой работы. Благо опыт построения тихого системника уже был, и не малый.

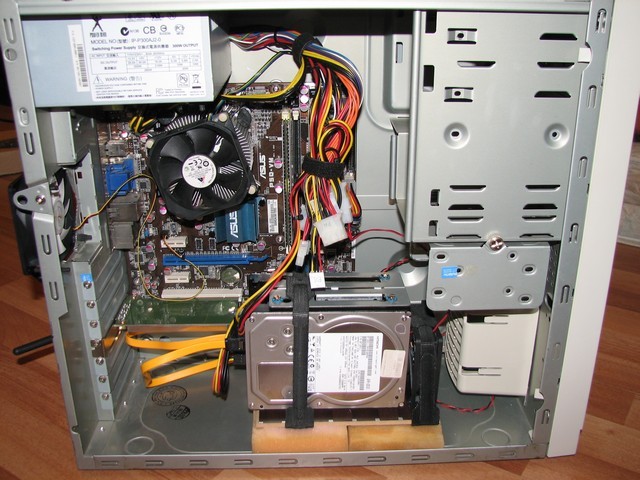

Как известно лучше один раз увидеть чем сто раз услышать, поэтому сразу покажу что получилось.



Корзина с жёсткими дисками стоит на прокладке из паралона.



Из корпуса удалил решётку и перенёс вентилятор наружу, так получается наименее шумно, потому как воздух не встречает сопротивления ни на входе вентилятора, ни на выходе. Корпусной вентилятор и вентилятор в БП, посадил на резиновые шпильки, а вентилятор на процессорном кулере на силиконовые, от Залмана, они просто идеально подошли. В БП родной вентилятор заменил на Thermalright «TR-FDB-12-1600» d120мм, 1600об./мин. Копусной вентилятор Arctic Cooling «F8» d80мм, 2000об./мин.

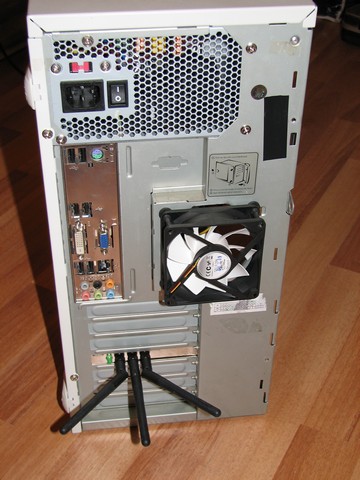

Вид с зади.

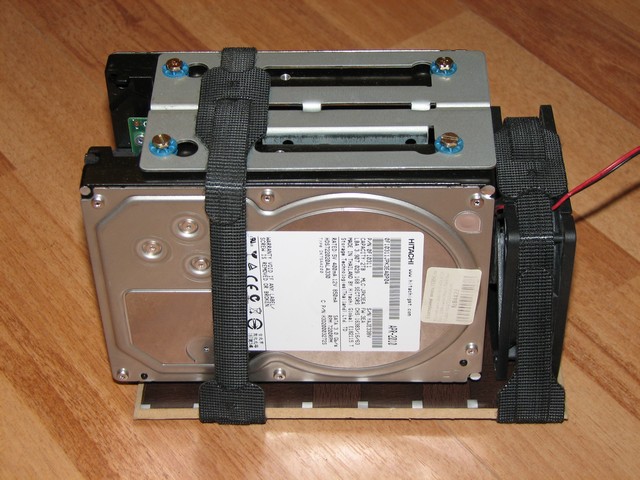

Корзина для винчейчтеров сделана из двух ординарных корзин от старых системников IBM. Винчейстеры расположены электроникой друг к другу. Это во первых ощутимо снижает вибрацию, т.к. шпиндели вращаются на встречу друг другу, а во вторых, воздух от вентилятора идйт в промежуток между винтами и неплохо обдувает электронику. Чтобы улучшить обдув и избежать нагрева той части корзины что соприкасается с паролоном, корзина с вентилятором смонтирована на пластине из ДВП. Крепление — обычные липучки. Они к стати не позволяют корзине «ездить» по паралону, сцепление с подложкой у них очень хорошее.

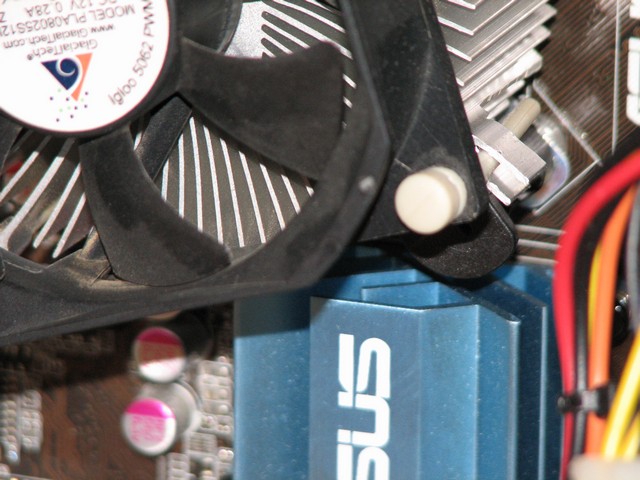

А вот так закреплён вентилятор на прорцессорном кулере. Держится крепко, вибрация от пропелера вообще не передаётся на радиатор.

В дальнейших планах заменить ГлациалТековский вентилятор на Arctic Cooling «F8 PWM» d80мм, 700-2000об./мин., и заменить процессор на менее горячий, Например двухядерный целерон.
