Все о LGA771 процессорах Intel
Q: Какие процессоры можно установить в LGA771?
A: Intel Xeon на ядре Woodcrest (Серверные аналог Conroe),Clowertown (четырехядерный Conroe) и Dempsey(двухъядерный Net Burst)

Q: Какую память будут использовать Xeon LGA771?
A: Сейчас поддерживается четырехканальная FB-DIMM.

Q: Что это за память??
FB-DIMM (Fully Buffered Dual In-line Memory Module) – относительно новый тип памяти, построенный на основе DDR2. Модули памяти объемом от 512Мб до 8Гб представили многие производители памяти. Несмотря на перспективы этого типа памяти, цены на них очень высоки: Crucial 667 МГц 4 Гб FB-DIMM около 7500 долл., модуль такой же емкости, рассчитанный на 533 МГц, тоже очень недешев – около 6100 долл. Модули же меньшего объема напротив, довольно дешевы: 512 Мб 533 МГц модуль производства Crucial доступен за 145 долл. Цена FB-DIMM емкостью 1 Гб также довольно скромна – около 255$. Вот фотографии некторых представителей:

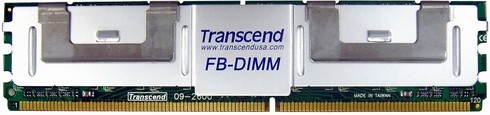

512Мб


8Гб

На первых порах использование FB-DIMM ограничится платформами Intel. Планируется появление чипов Intel Itanium со встроенным контроллером FB-DIMM.
По информации на сегодняшний день AMD не планирует использовать этот тип памяти с процессорами Opteron до 2008 г.

Q: В чем её преимущество перед DDR2?
Модули FB-DIMM несут на себе специальный чип, позволяющий установить очень большой объем памяти, не увеличивая нагрузку на контроллер. Также поддерживается зеркалирования памяти("RAID 0") Поддерживается "горячяя замена" модулей. Из недостатков - высокие латентность и тепловыделение.

Q: Какие чипсеты использует платформа LGA771?
Наборы системной логики с кодовыми именами Blackford (для серверов), Green Creek (рабочие станции), Blackford-VS (урезанная версия Blackford, позиционируется для low-end-серверов). Они обозначаются как 5000P, 5000X и 5000V соответственно.

Наборы логики построены по традиционной двухчиповой схеме «северный мост — южный мост», которые у Intel называются Memory Controller Hub (MCH) и I/O Controller Hub (ICH). Применительно к чипсетам Bensley MCH — это микросхема Intel 5000P/X/V, ICH — общий для всех трех вариантов ESB2 Intel 6321. ESB расшифровывается как Enterprise South Bridge. Для поддержки интерфейса PCI-X на материнской плате может быть распаян дополнительный чип PXH Intel 6700, который представляет собой мост между PCI-E и PCI-X.

Связь между микросхемами MCH и ICH происходит посредством интерфейсов PCI-E x8 и ESI (x4).

Северный мост в наборах логики 5000P/X/V имеет два независимых канала DBI для связи с процессорами, а также варьирующее количество шин PCI-E и каналов памяти FB-DIMM, в зависимости от которых происходит позиционирование чипсета.

Наиболее мощный MCH у Intel 5000P обладает четырьмя каналами памяти, что позволяет ограничить максимальный объем на уровне 64 Гбайт, трех шин PCI-E x8 и интерфейса ESI x4.


MCH 5000X также содержит четыре канала FB-DIMM (максимальный объем памяти 64 Гбайт), но при этом одну шину PCI-E x16, одну шину PCI-E x8 и один интерфейс ESI x4.


Самая урезанная вариация 5000V имеет лишь два канала FBDIMM (16 Гбайт памяти максимум), две шины PCI-E x4 и интерфейс ESI x4.


В отличие от 5000P и 5000V чипсет 5000Х имеет дополнительную кэш-память третьего уровня объемом 12 Мбайт — этот модуль носит название Snoop-filter. Данная кэш-память является разделяемой для двух процессоров.

Свободные каналы PCI-E задействуются для подключения различной периферии, главным образом той, которая требует скоростных подключений и высоких пропускных способностей, — контроллеры Serial ATA или Serial Attached SCSI. В MCH 5000X одна шина PCI x16 применяется для подключения производительного видеоадаптера.

Если после разводки периферийных подключений остаются свободные каналы, они задействуются для использования с внешними контроллерами, а также для связи с мостом PCI-E — PCI-X.

Южный мост, он же ICH, ESB2 Intel 6321, оснащен полным комплектом современных интерфейсов. Сюда входят два интегрированных контроллера Gigabit Ethernet, которые чаще всего пременяются не как раздельные сетевые интерфейсы, а «в упряжке», для создания одного виртуального сетевого интерфейса с удвоенной пропускной способностью.

Q: Чем Intel Xeon 5000 отличается от Intel Xeon 5100
Intel Xeon 5000 (Dempsey) изготавливается с применением техпроцесса 65 нм и содержит два ядра на основе NetBurst. Оба ядра оснащены собственными модулями кэш-памяти второго уровня, по 2 Мбайт каждый, и технологией Hyper-Threading. Xeon 5000 выполнен в форм-факторе Socket LGA771, частота шины FSB — 1066/667 МГц. Стартовая отметка тактовой частоты — 3,46 ГГц.

Intel Xeon 5100 также производится по 65-нм технологии и содержит два ядра, но это уже чип новой архитектуры — Intel Core. Кэш-память второго уровня является общей для обоих ядер, ее объем — те же 4 Мбайт, что и в сумме у Dempsey. Hyper-Threading здесь уже отсутствует, это честный двухъядерный процессор. Конструктив аналогичен Dempsey, Socket LGA771, но частота системной шины гораздо выше: 1333/1066 МГц. И Xeon 5000, и Xeon 5100 имеют расширения VMX для аппаратной поддержки технологии виртуализации.

Intel Xeon 5100

Название Частота Кэш L2 FSB TPD
Dual-Core Intel Xeon 5160 3,00 4 1333 80
Dual-Core Intel Xeon 5150 2,66 4 1333 65
Dual-Core Intel Xeon LV 5148 2,3 4 1333 40
Dual-Core Intel Xeon 5140 2,33 4 1333 65
Dual-Core Intel Xeon 5130 2,00 4 1333 65
Dual-Core Intel Xeon 5120 1,86 4 1066 65
Dual-Core Intel Xeon 5110 1,60 4 1066 65



Intel Xeon 5000

Название Частота Кэш L2 FSB TPD
Dual-Core Intel Xeon 5080 3,73 4 1066 130
Dual-Core Intel Xeon 5063 3,20 4 1066 95
Dual-Core Intel Xeon 5060 3,20 4 1066 130



А что AMD противопоставляет новым Xeon-ам?
Opteron под Socket F.

Q: А как у них с разгонным потенциалом?
Как и у всех Core. Проблема только в материнской плате.
Тема о разгоне 5000/5100.

Q: Где можно обсудить этои процессоры?
Здесь.

---
Обсудить - здесь.
