Подробное руководство по замене процессора в компьютере: часть 1 - AMD

Введение

Сейчас персональный компьютер есть практически в каждом доме. Люди, покупающие данное устройство, зачастую не имеют представления о том, как он устроен внутри системного блока. Данная статья предназначена для того, чтобы произвести небольшой ликбез по внутреннему устройству и модернизации персонального компьютера.

Внимание! Автор не несет ответственности за действия, произведенные с компьютером на основании размещённой информации и предпринятые пользователями сайта на основании статьи, комментариев, блога. Всё вы выполняете на свой "страх и риск". Поэтому, если не уверенны в своих навыках — не повторяйте предложенные действия. Автор имеет большой опыт сборки персональных компьютеров. В вашем же случае компьютер может прийти в абсолютно не рабочее состояние после сделанных неаккуратно действий.

PCCOOLER GI-X4B V2. Платформа AMD. Замена процессора.

Данный кулер использует винтовое крепление к материнской плате.

• Откручиваем боковую стенку корпуса компьютера. Снимаем её аккуратно сдвигом влево и убираем от системного блока.

• Отключаем все внешние кабели от системного блока

• Откручиваем винт крепления видеокарты.
• Отключаем видеокарту от материнской платы.

• Отсоединяем все внутренние кабели от материнской платы (кабели питания, кабели жестких дисков, кабели корпуса и т. д.)

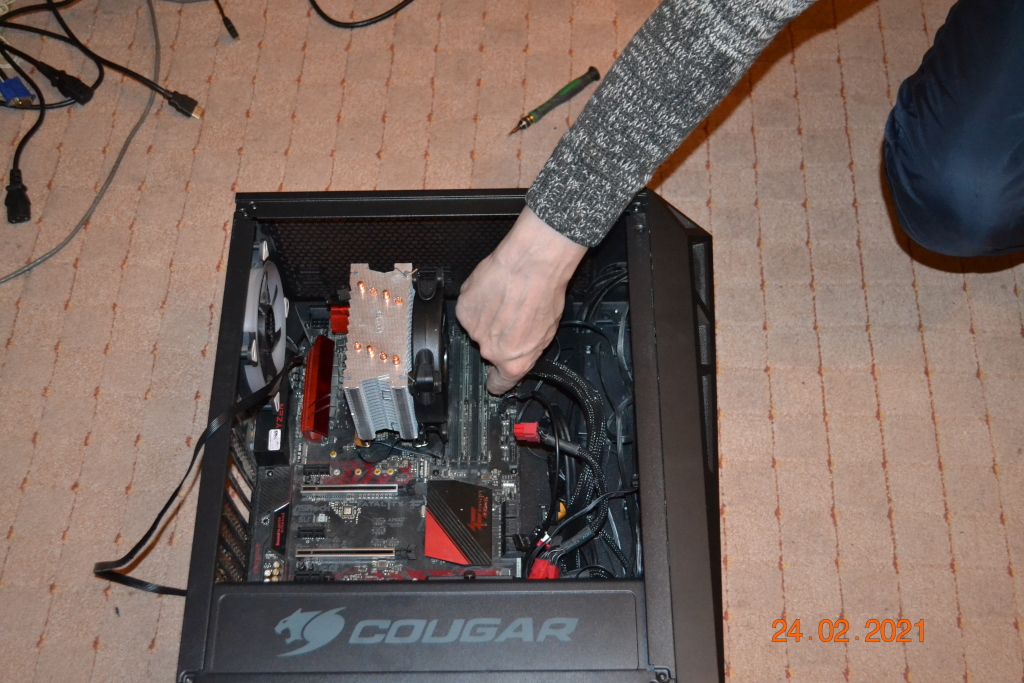

• Откручиваем винты крепления материнской платы к корпусу компьютера.

• Аккуратно за края извлекаем и кладем материнскую плату на стол. При этом немного будет мешать металлическая планка для разъемов на задней панели корпуса.

• Отщелкиваем пружины крепления вентилятора к радиатору кулера. На вашем кулере вентилятор также может оказаться не съемным. В таком случае этот шаг пропускаем.

• Отключаем вентилятор от разъема питания на материнской плате.

• Откручиваем винты крепления кулера процессора «крест на крест», крепящиеся к задней пластине материнской платы.

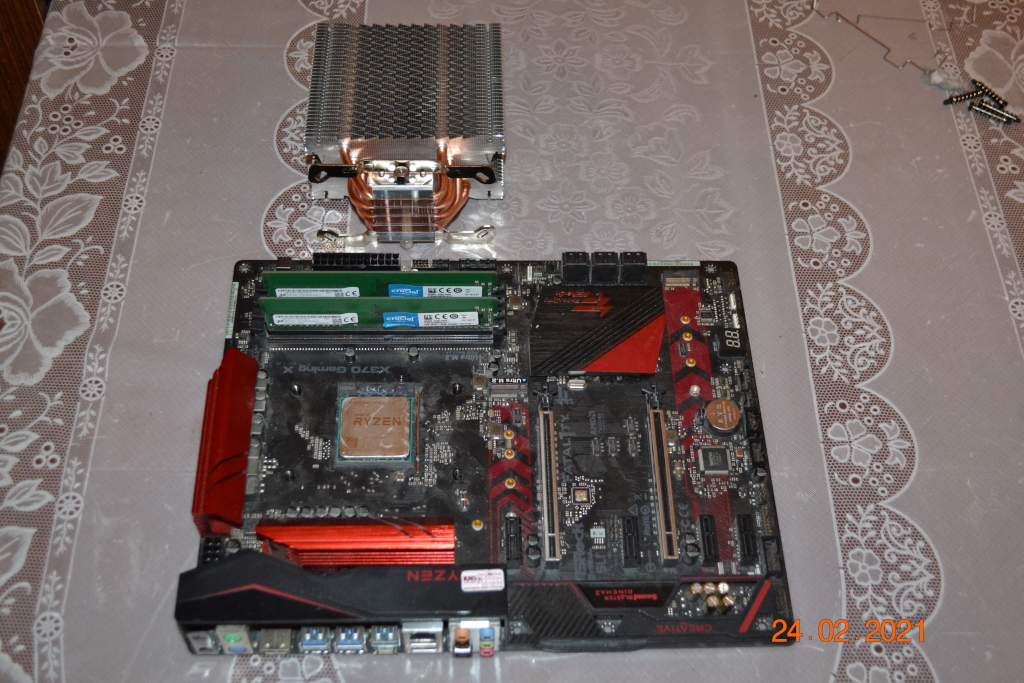

• Вращательными движениями срываем контакт кулера с термопастой на процессоре.

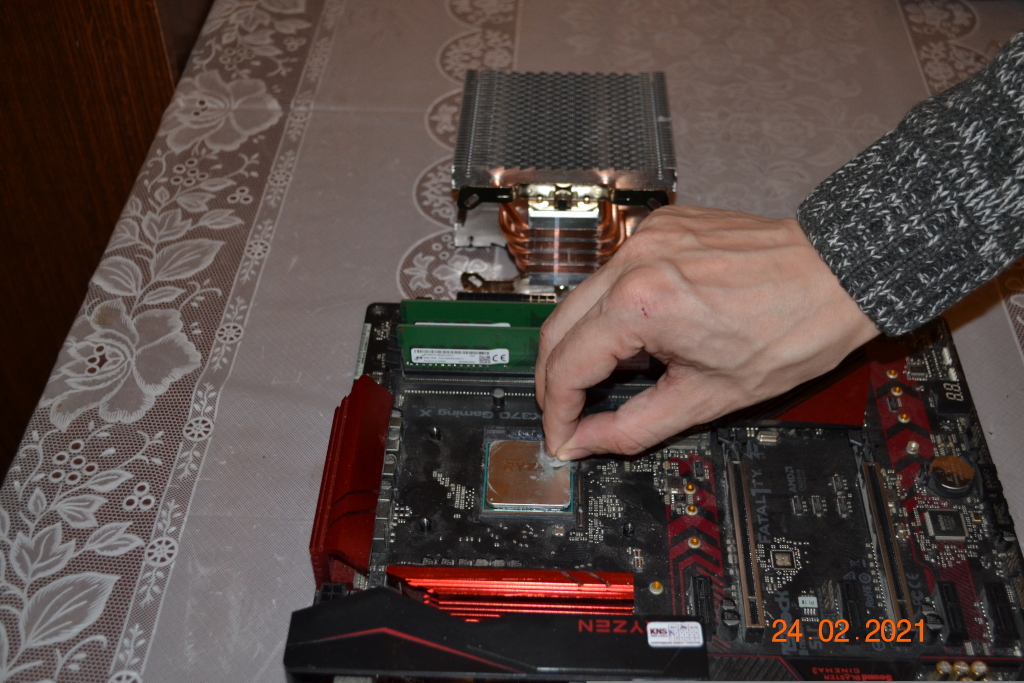

• Ваткой со спиртом очищаем крышку процессора от старой термопасты.

• Отщелкиваем зажим крепления процессора.

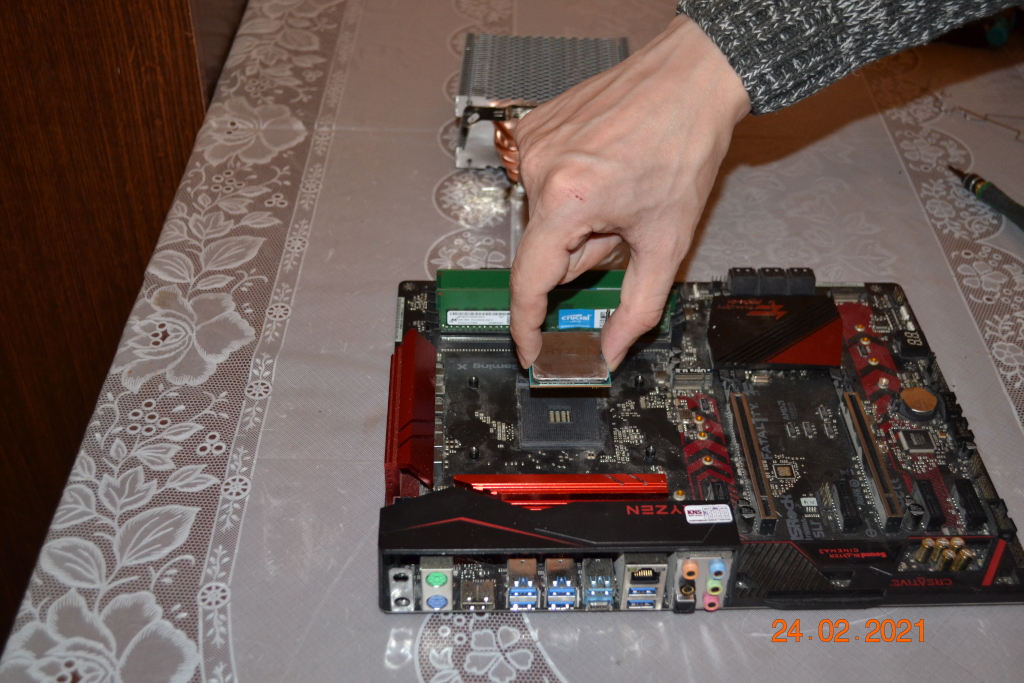

• Берем процессор за ребра (бока) и вынимаем из сокета.

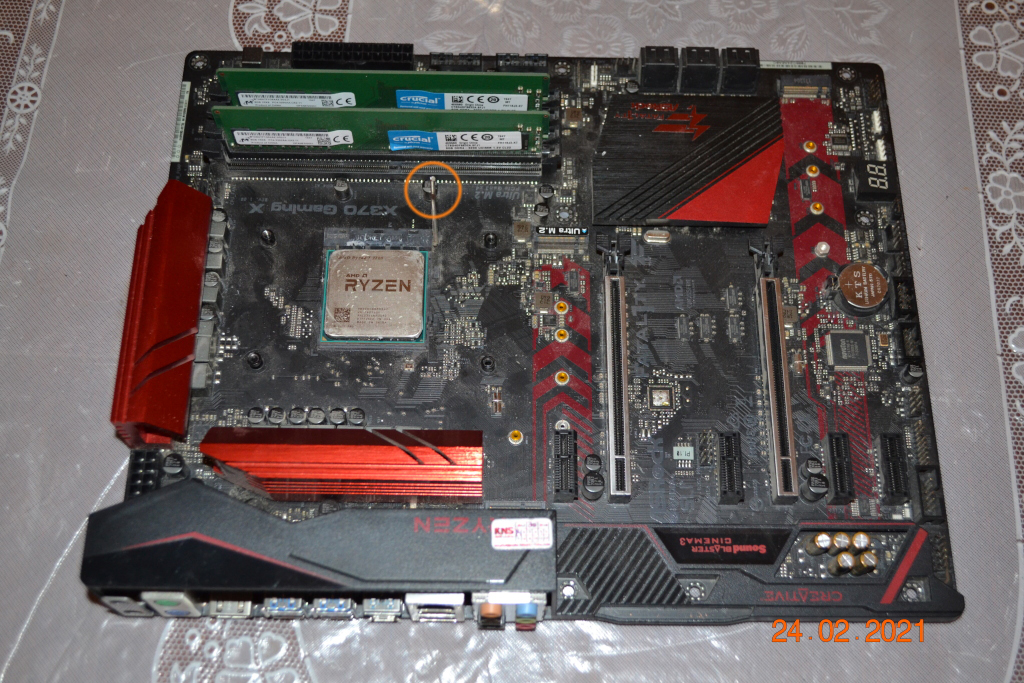

• Вставляем в сокет новый процессор. Защелкиваем зажим крепления процессора. При установке процессора ориентируемся по нарисованному на крышке процессора и на сокете материнской платы уголку. Закрываем зажим крепления процессора.

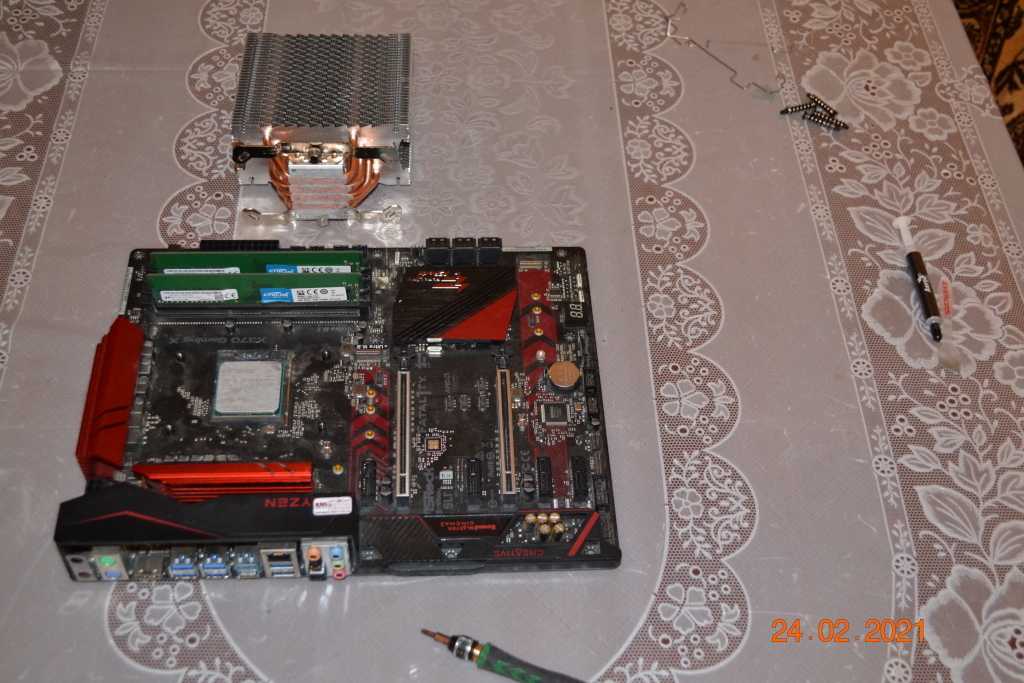

• Берем новую термопасту и наносим на крышку процессора. Распределить термопасту можно специальной пластиковой лопаткой, пластиковой картой или кусочком бумаги.

• Устанавливаем кулер на крышку процессора и «крест на крест» прикручиваем винты крепления кулера к задней пластине материнской платы.

• Подключаем разъем питания вентилятора.

• Устанавливаем пружины крепления вентилятора в места их расположения на радиаторе. Если ваш кулер не разборный на этом этапе, то просто пропускаем это действие.

• Устанавливаем материнскую плату в корпус компьютера и прикручиваем болтами.

• Подсоединяем коннекторы и кабели к материнской плате.

• Устанавливаем видеокарту и прикручиваем винтом к корпусу компьютера.

• Подключаем все кабели в предусмотренные для них места на задней стенке системного блока.

• В случае наличия такового подсоединяем коннектор питания к видеокарте.

• Закрываем и прикручиваем боковую стенку компьютера.

Итак, мы сегодня рассмотрели поэтапно замену процессора AMD в компьютере. Все шаги подробно описывают действия по замене. Так как компоновка в корпусе может отличаться от предложенной, то и шаги по замене могут быть немного другими. Всё учесть при сборке невозможно. Будьте предельно аккуратны и внимательны.
