Приводим в порядок JetBalance-362. Читать обязательно!
У всех колонок JB-362 второй версии перепутаны местами провода в правой (пассивной) колонке.
<br/>Поэтому все владельцам обязательно надо:
<br/>1. Отвинтить 4 винта с шестигранной головкой на СЧ\НЧ динамике.
<br/>2. Вынуть динамик.
<br/>3. Открутить 4 винта, которыми крепится кроссовер к корпусу.
<br/>В результат у вас в руках будет плата с элементами.
<br/>4. Проверить правильность пайки проводов.
<br/>Черный - это "-", красный - это "+".
<br/>Клеммы динамиков помечены у основания (красный\черный).
<br/>Проверьте все соединения.
<br/>Бывают перепутаны местами +\- динамиков, провода на кросовере.
<br/>Самая частая ошибка сборки - перепутаны местами провода СЧ\НЧ и вход, она была и у меня.
<br/><br/>Плата кроссовера.
<br/>
У всех колонок JB-362 второй версии перепутаны местами провода в правой (пассивной) колонке.
Поэтому все владельцам обязательно надо:
1. Отвинтить 4 винта с шестигранной головкой на СЧ\НЧ динамике.
2. Вынуть динамик.
3. Открутить 4 винта, которыми крепится кроссовер к корпусу.
В результат у вас в руках будет плата с элементами.
4. Проверить правильность пайки проводов.
Черный - это "-", красный - это "+".
Клеммы динамиков помечены у основания (красный\черный).
Проверьте все соединения.
Бывают перепутаны местами +\- динамиков, провода на кросовере.
Самая частая ошибка сборки - перепутаны местами провода СЧ\НЧ и вход, она была и у меня.
Плата кроссовера.
//st.overclockers.ru/legacy/v1/105984.jpg

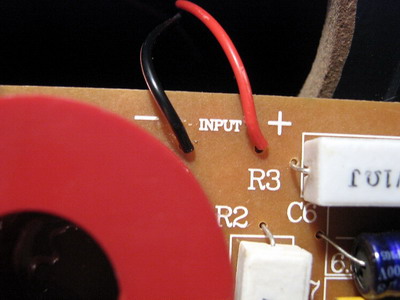

Вход маркирован "INPUT".
//st.overclockers.ru/legacy/v1/105981.jpg
Должно быть:
От входа к INPUT: черный провод - к минусу, красный - к плюсу.
От СЧ\НЧ головки к LS2OUT: черный провод - к минусу, красный к плюсу.
От ВЧ головки соответственно к контактам рядом с СЧ\НЧ.
Тыкаем разогретым паяльником четыре раза в плату - получаем звук, задуманный разработчиками.
Обсуждение и осуждение на:
https://forums.overclockers.ru/viewtopic.php?t=130313
Upd. Пришло в голову, что можно обойтись и без пайки. Отрезать провода и скрутить как надо, потом изолировать. Но лучше так не делать.
