Краткий обзор материнской платы Biostar NF325-A7 ревизии 1.1.

для раздела Блоги
Небольшое вступление.

Наступило время долгожданного апгрейда.
После прочтения ряда статей, сравнения цен в прайсах (особенно в части процессоров Socket 754/939) и кучи сомнений был выбран всё-таки Socket 754. Планировалась Asus K8N-E. Однако в прайсах мне попалась материнка Biostar NF325-A7, которая на тот момент подкупала своей ценой – в среднем она стоила примерно 1400 рублей против Asus за 2000. Поиск в Интернете обзоров этой материнки ничего не дал. Поиском в конференции на нашем сайте мне удалось найти упоминания о нескольких разгонах до FSB 280-320 МГц. (например, до FSB320 был разогнан Sempron 2500+ и человек упёрся в BIOS) на этой материнке, к тому же бесплатный манибэк в магазине, в котором я её собирался купить, имелся и имеется, не стоит забывать и мою иногда проявляющуюся тягу к небольшим экспериментам. Поэтому было решено взять именно её.

Номинальные характеристики.

К сожалению, у меня сейчас нет цифрового фотоаппарата, попытался произвести оцифровку с своего старого, но наша фотолаборатория выдала такие фотографии...

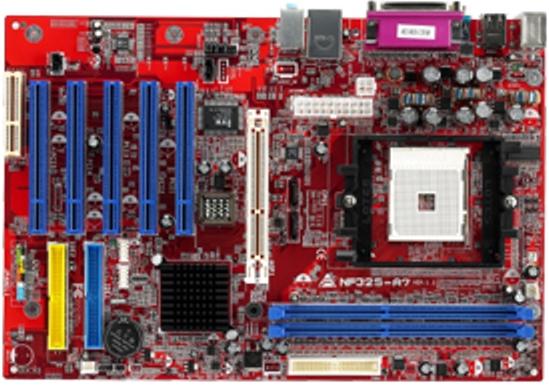

Поэтому пришлось взять фото с сайта самой Biostar - тоже далеко не лучшего качества. Вот она, участница сегодняшнего обзора:

Только в моём случае слот AGP и радиатор чипсета ярко оранжевые ну и цвета более насыщенные.

Характеристики:
•Процессоры:
AMD Sempron, Athlon 64 (Socket 754)
•Чипсет:
NVIDIA nForce3 250 Gb
•Память:
Два 184-контактных разъема DDR.
Максимальный объем памяти до 2 Гб DDR200/DDR266/DDR333/DDR400
•Слоты расширения:
5 PCI слотов
AGP 8x
•Порты:
1 параллельный порт, 1 последовательный (COM) порт
1 PS/2 мышь, 1 PS/2 клавиатура
8 USB 2.0 (4 на задней панели платы, 4 под подключение внешних косичек)
1 Speak-out, 1 Line-in, 1 Mic.-in
1 RJ-45 LAN разъем
1 разъем для подключения флоппи-дисковода
2 IDE разъема Ultra DMA-133
2 SATA разъема (поддерживается RAID уровней 0 и 1)
•Звук
6-канальный звуковой контроллер Realtek ALC655 AC’97
•Сеть
10/100 Ethernet контроллер (Realtek 82018L)
•Размер
ATX - 204*293 мм.
•Мониторинг
ITE IT8712F
•Комплектация на момент покупки:
IDE-шлейф длиной в полметра.
FDD-шлейф.
Заглушка на заднюю панель.
Диск с драйверами, софтом и мануалом. Всё на английском.
Небольшая инструкция.

Уже на фото видены минусы
- относительный минус – SATA-разъёмы расположены над слотом AGP.
- разъёмы IDE – их расположение в самом низу материнки тоже не идеал – как быть CD/DVD-приводу (наверное не зря полуметровый шлейф в комплекте )?
- разъёмы питания (и основной и дополнительный) аккурат между разъёмами задней панели и сокетом, лично мне с трудом удалось дотянуть достаточно короткие провода от БП так, чтобы они не нависали над куллером (сразу вспоминается злосчастный Epox), про Zalman в принципе можно и не думать (хотя, кто его будет брать под эту материнку?).

Тестовое железо.
•Процессор
AMD Sempron Palermo E6 3000+ 1.8ГГц 128Кб L2 Socket 754.
•Память
DDR 400 512Mb Hynix CTP-D43
DDR 400 512Mb NCP
•Видеокарты
Sapphire ATI Radeon 9800SE 128Mb 128-bit 4vp 324/540@8vp 370/600
NoName ATI Radeon 9250 128Mb 128-bit 238/164@292/195
Axle Nvidia GeForce 6600 256Mb 300/500@450/590
•Блок питания
InWin PowerMan 350W
•Дисковая подсистема
IDE:
- Samsung SP4002H 40Gb
- Fujtsu MPF3102AH 10Gb.
SATA:
- SATAII Western Digital WD800JD 80Gb (два диска из одной партии).

Программное обеспечение:
Windows XP Professional SP2 Rus
Драйвера логики Nvidia nForce
Графические драйвера Nvidia Forceware 77.62, 81.98 и 84.43
ATI Catalyst 6.4
ATI Catalyst 6.5
Super PI
S&M 1.8.0 (alpha)
HD Tune 2.52
3DMark2003/2005/2006
Half-Life 2


Внешний осмотр.
Первым делом лезем под радиатор чипсета, и в некотором удивлении обнаруживаем там… настоящую термопасту! Правда, нанесена она примерно только на 70% чипа. Впрочем, на некоторых экземплярах, по словам других пользователей, она вообще отсутствует - радиатор установлен "на сухую". Хоть не приклеен, и то - ладно. Радиатор, кстати, зря пугает своим видом – нагрев даже при разгоне не слишком сильный.

BIOS.
Наблюдаем при загрузке окно с логотипом Biostar. Причём оно никак не отключается. Пришлось лезть на сайт Biostar. И там обнаруживаем следующее:
- редактирование BIOS-Logo нет и в помине и картинка не отключается.
- каждая версия прошивки существует в двух вариантах - с логотипом и без оного (файлы первых имеют окончание на -bs, вторых - -bf).
- самая свежая версия BIOS на данный момент - N325a826 от 13 июня 2006 года.
Следует отметить - на самом деле это версия от 7 сентября 2005 года, просто её чуть обновили: "fixed can't detect SATA HDD correctly when 2 SATA HDDs are attached", а до этого значилось "Modify BIOS to add special patch for SATA HDD". Других изменений нет абсолютно - проверено. (примечательно - сейчас, когда я пишу эти строки, как раз 13.06.06)

Теперь заглядываем в настройки. Да-аа… это скорее для начинающего оверклокера.
Параметры, которые можно поменять (с точки зрения оверклокинга):
- основная пятёрка таймингов: Cas, Ras-to-Cas Delay, Ras Presharge, Cycle Time (Tras), 2T Timing (Command Rate).
- частота памяти: 100, 133, 166, Auto (т.е. синхронно с FSB, на самом деле в простое это не совсем так - см. дальше),
- частота FSB (от 200 до 320: до 250 - шаг 1МГц, далее - 2МГц). При этом нет изменения множителя и отключения Cool&Quiet.
- напряжения для проца (настраивается в процентах - итого до 1.52V; понижающих пунктов нет) и памяти (до 2.9V - обычная установка выбором; понижающих пунктов также нет).
В общем-то, и всё, не считая стандартных настроек времени, RAID, приоритетов загрузки (возможна загрузка с USB-носителей) и т.п.

В общем, типичный BIOS типичной материнки без особых претензий, посмотрим, что будет дальше.

С помощью утилиты Modbin я смог открыть файл прошивки. Просмотр выявил несколько скрытых параметров, однако, пока их активировать не удалось. Изменения просто не сохраняются. BIOS Pather самой последней найденной мной версии 4.23 просто сообщил о невозможности открытия. После просмотра документации было выяснено, что имеется также невышедшая в продажу ревизия 1.0 данной материнки, для неё и предназначались эти пункты.

Запускаем Windows

Устраиваем тест возможностей – устанавливаем WinXP SP2 на Samsung SP4002H 40Gb IDE.
Запускаем EVEREST Home Edition и начинаем поочередно гулять по вкладкам. Прикол уже на первой – в разделе «системная плата» видим:

Т. е. Эверест не может даже определить материнку. Хоть платформу определил…
Глюк второй:

Хорошая температура, правда? Так она ещё и скачет от 3 до 200 градусов по процу. Только по харду температура правильная (проверено на других двух системах).
Скорости куллеров, напряжения по веткам мониторятся верно.

Sandra 2005 и CPUZ также не смогли определить материнку и Sandra - температуры.

Но есть относительный выход: на диске, идущем в комплекте с материнкой заходим по адресу Software\Io\ITE\R3. В этой папке лежит небольшая утилита ITE Smart Guardian. Она-то и показывает правильную температуру процессора, на этом её функции и заканчиваются (скорости куллеров и напряжений не в счёт) - нет ни управления куллерами, ни записи в лог.

куллеры на БП – поэтому нули по скоростям
Была скачана с офф. сайта ITE её версия Smart Guardian. Увы, она также корректно не заработала! Хотя и предназначена для стоящего на материнке IT8712F.
Есть также другая утилита, и её авторы является активными участниками overclockers.ru, называется она OverSoft CPU Informer, эта утилита также правильно мониторит температуру процессора, только датчики путает:


Удалось настроить и популярную SpeedFan:

Первый датчик - процессор, второй и третий - непонятно что, четвёртый - температура стоящей GPU 6600
Но скорости не регулируются ни в какую! Могу владельцам данной материнки посоветовать только вышеуказанные (в списке тестового железа) переходники питания под куллеры и тому подобное. Мои попытки играть с настройками SpeedFan окончились провалом.

Кстати, небольшое отступление: на диске имеется небольшой архив утилит мониторинга для ITE (их три версии) и одна для Winbond W83627. По этому и некоторым другим признакам стало ясно - этот диск одним махом запихивают во все комплекты (исключение составляет только Т-серия), экономия, понимаете ли…

Дальше вроде всё в порядке.

Результаты тестов в Everest самые обычные:
Чтение – 3053 Мб./сек.
Запись – 1169 Мб./сек.
Задержка памяти – 57,5 ns.

Ещё пара сюрпризов выявилась позже.
В простое и при небольшой нагрузке снижается и тактовая частота памяти – частота снижается со стандартных 400 до 223МГц (типа, Cool&Quiet DDR ) :

Но следует отметить, что этот момент проявляется только если в BIOS стоит auto, когда частоты указаны вручную этого нет.
Cool&Quiet работает косо – только минимум (множитель 5х) или максимум (множитель 9х). Но это особенность не только данной платы – у моего знакомого Epox EP-8HDA5I Pro на чипсете VIA K8T800Pro работает точно также. И этот недостаток быстро поправила RMClock.

Позже всплыл глюк, связанный с RMClock: если управление частотой проца и напряжением отключалось (No Management), но программа не выгружалась, то при максимальной загрузке процессора каким либо тестом, после окончания этого теста происходило зависание RMClock, при этом процессор оказывался загруженным ею полностью. Решение – лишь принудительная выгрузка программы через Диспетчер Задач и чуть позднее был найден другой способ: включается второй профиль, в котором создаётся лишь один «уровень» – Index State 0, FID 9.0x, VID 1.450V. В дальнейшем просто переключаемся между этими профилями.

Управление напряжением в OverSoft CPU Informer не работает.

Одни тонкости и минусы!

Гоним в синхроне: отключаем Cool'n'Quiet, оставляем модуль Hynix (второй модуль – NCP – не блещет разгоном), напряжения номинальные, для памяти ставим достаточно жёсткие параметры – тайминги 2.5-3-3-7-1Т и начинаем повышать частоту по 5МГц, тестируя каждый раз в S&M. Вылет произошёл на 4-м тесте S&M на частоте 235МГц. Стабильными оказались 233МГц. Ставим тайминги как 2.5-3-3-7-2Т – тест проходится, но до 235МГц. При 3-3-3-7-2Т – до 240МГц. Какая-то плохая реакция на повышение таймингов...

Теперь ищем максимальный разгон. Находится он не сразу, хоть что-то .

Настройки: CPU voltage - +5.7%, DDR133, DDR Voltage – 2.8V (при 2.9 результат тот же), тайминги – 3-3-3-8-2T.
Довольно неплохой результат я бы сказал.
Система стартовала и на номинальном напряжении, но вываливалась в синий экран в первые минуты работы.
При разгоне всплыл приятный плюс материнки – при некорректных параметрах, когда система не может стартовать и корпусный динамик верещит, нужно лишь нажать Reset (не Power!) и система загрузится с номинальными параметрами, либо подождать несколько секунд – перезагрузка произойдёт автоматически, но примерно с 260МГц при некорректных настройках динамик пищать перестаёт, хотя перезагрузка работает. Материнка сообщит о загрузке в «Безопасном режиме» и предложит войти в BIOS либо нажать F1 и продолжить загрузку с номинальными параметрами. При этом все параметры, установленные пользователем в BIOS сохраняются.
Следует отметить, что за всё время тестирования, джампером сброса BIOS мне все-таки пришлось воспользоваться – с 290-292МГц FSB при установке настроек и последующей перезагрузке система виснет намертво, режим Safe Mode не срабатывает, помогает только джампер сброса.

Совместимость
Проверена работоспособность с видеокартами ATI Radeon 9250 и 9800SE - норма.
С GeForce6600 возникли проблемы - имелись сильные фризы на дровах 77.62 в игре Mafia (надеюсь, кто-то ещё помнит её?). На 81.98 и 84.43 фризов нигде не отмечалось.
Жёсткий диск IDE Fujtsu MPF3102AH 10Gb при полной его работоспособности на других системах, иногда отваливался. Дата его выпуска - октябрь 2000 года.

Собираем и тестируем нормальную систему.

RAID-массив.
Для RAID я для начала использую драйвера из состава nForce 5.11.
Создаём установочную дискету (я просто на неё скопировал содержимое подкаталога IDE\WinXP\sataraid дистрибутива драйверов NVidia).
Новые диски устанавливаем в систему, старый Samsung отключаем. Входим в BIOS, заходим по адресу Integrated Peripherals -> IDE Function Setup -> IDE RAID и ставим в Enabled параметры IDE RAID, SATA Primary Master и SATA Secndry (именно так называется!) Master. Сохраняем изменения и перезагружаемся. После этого, при загрузке жмём F10 и попадаем в BIOS RAID-контроллера, где активируем оба диска, затем выбираем тип RAID (mirror или striping) и указываем размер блока (от 64 до 512 кб). Сохраняем изменения.
Я выбрал striping (или, по-другому, RAID0). Размер блока поставил равным 8 кб.
Запускаем установку, в начале установки предлагается нажать F6, жмём, и чуть позже на экране появляются необходимые инструкции.
И тут выплывает новая особенность! Я для установки Windows уже больше трёх лет использую файл автоматической установки, т. н. unattend-установка. С ней и связан особый момент: после выбора раздела, куда необходимо установить Windows, программа сообщала о невозможности копирования драйвера для RAID с дискеты и требовала вставить исправную дискету. Дискета была исправна. Методом «научного тыка» было быстро установлено: ошибку вызывает строка OemPreinstall=Yes в разделе [Unattended] файла ответов. После её удаления всё заработало.

Для заинтересовавшихся – подробно про автоустановку смотрите на появившемся пару лет назад сайте unattended.oszone.net.

К сожалению для дискеты оказались пригодны только sataraid 5.07 и 5.52. Более свежие вызывали BSOD при первом входе в систему, хотя сама установка проходила нормально. Однако их можно было спокойно поставить в уже действующей системе - сбоев это не вызывало.

Следует отметить ещё один момент. Дискету необходимо вставлять в дисковод только когда это потребуется (система попросит об этом), иначе - при начале копирования файлов (после выбора раздела для установки) дискета окажется "неработоспособной".

С самими жёсткими дисками вообще хитрости. Для тестов использовались жёсткие диски Western Digital WD800JD.
Следует отметить то, что данная модель выпускается уже несколько лет и на самом деле существуют несколько её модификаций. У меня самая последняя - SATA II.
Микроэлектроника этой модификации построена на чипе Marvell 88i6545, который является полноценным SATA II - контроллером, однако сама Western Digital на уровне firmware диска заблокировала NCQ (не исключено, что данная "фича" в ближайшее время всё-таки будет активирована новой прошивкой, а по другим сведениям, NCQ мало влияет на скорость дисков WD, хотя на самом деле WD800JD с NCQ ещё никто не видел ).
Но у встроенного SATA-контроллера nForce3 есть минус - это SATA I-контроллер, соответственно новомодной NCQ нет. Так что никто никого не ограничивает.

Была выявлена ещё одна особенность. В настройках драйвера была обнаружена галочка "Enabled read caching". Причём на драйверах версий 4.хх снята и недоступна

Однако, по комментариям некоторых участников различных форумов (например, driverpack.ru) кэширование на самом деле всё-таки работает. Не берусь подтверждать или опровергать.
А в 5.хх и новее доступна и по умолчанию активна


Сравнение скорости по HD Tune 2.52.

Результаты nForce5.11 (driver ver.4.47) для одиночного диска:

И для RAID:

Скорость nForce6.85 (driver ver.5.52) для RAID:


Нестандартный разгон.

Как известно на примере, в частности, Barton, можно снижать питающее напряжение, при этом зачастую процессор остаётся полностью работоспособен на номинальных частотах, а иногда возможен даже разгон. При этом убиваем двух зайцев: уменьшаем нагрев (и износ, соответственно) и энергопотребление.
Я решил опробовать эту возможность. Так понижение напряжения в BIOS недоступно, то пришлось использовать подручное средство - RM Clock.
С RMClock также есть тонкость:
При установке определённого напряжения фактическое напряжение по мониторингу оказывается выше, например, сейчас настроено с помощью RMClock на 1.3V (частота 2.1ГГц), реально подаётся 1.31V, но это - ерунда! Стоит подать нагрузку на процессор и напряжение резко возрастает до 1.328-1.344V! Этот момент следует учитывать.
Причём эта величина повышения нестабильна и составляет 0.02-0.038V.
Именно поэтому при установке максимума из BIOS в +5.1% по мониторингу в простое напряжение 1.50V, а при нагрузке возрастает до 1.52V. При этом если в фоне загружен RMClock с настройкой в 1.450V, то напряжение составляет 1.600V, в нагрузке - до 1.616V. Отсюда очевидно, что реально подсистеме питания доступны и более высокие напряжения, просто в BIOS стоит ограничение, и второе то, что имеется нестабильность в подсистеме питания. Кстати, 12V ветка под нагрузкой проседает незначительно.

Не буду углубляться в рассказ о поиске частот и т.п., а просто приведу небольшую таблицу:

FSBЧастота (МГц)Напряжение в RMClockФактическое напряжение под нагрузкойМаксимальная температура в тестах
2322087.51.2251.26440
2452205.11.3001.34447
2602340.11.3751.40853
2702430.11.4001.43857



Тест на стабильность включал в себя стандартные тесты: SuperPI, S&M 1.8.0 (alpha), 3DMark2003/2005, встроенный бенчмарк Half-Life 2 Lost Coast. И «на закуску» особо необычное: сканирование всего компьютера Антивирусом Касперского 5.0.522 с «максимальной защитой», резервное копирование Steam (запускалось сохранение имеющихся Half-Life Source, Half-Life 2, Half-Life 2 Deathmatch, Half-Life 2 Lost Coast и Darwinia Demo; общий объём – порядка 9.76Гб).
Немного необычно, но зато почти полный набор обычного пользователя .


Следует отметить некоторые моменты, помимо вышеописанных.

Корректно работает термозащита процессора (если она активирована).
За время работы произошёл неприятный момент – остановился куллер процессора, причём во время теста 3DMark2006. Остановился по причине нарушения контакта питания (куллеры у меня запитаны напрямую от БП). Однако система практически прошла этот тест, выключившись только на последнем тесте. Попытки включения не удавались до тех пор, пока процессор не остыл до 40 градусов (по мониторингу в BIOS). При отключении система не издала никаких сигналов. Просто выключилась и всё.

Нет потери RAID.
Нет потери RAID при сбросе BIOS и при простом отключении дисков массива. После того как происходил сброс настроек BIOS, нужно было лишь снова активировать RAID в знакомом разделе Integrated Peripherals и/или подключить массив обратно к материнке – диски подхватываются автоматически и данные не теряются.

Часы
Последний момент забавен сам по себе. Может это только мой экземпляр так работает, однако постоянно приходилось корректировать часы - отставание составляет примерно в 1/2-1/3 секунды в сутки.


Выводы.

Плюсы:
Низкая цена.
Нет перегревов чипсета при разгоне.
Отсутствие проблем с Cool'n'Quiet и Command Rate.
Стабильность RAID (за два с лишним месяца ни одного падения).

Минусы:
Куча тонкостей и моментов (хотя у других материнок их тоже немало).
Отсутствует какое-либо управление куллерами.
Посредственный разгон.
Сильно ограниченное максимальное напряжение для процессора в BIOS.
Вообще малое количество настроек в BIOS.
Отсутствие корректной поддержки со стороны широко распространённых утилит типа Everest, SiSoftware Sandra.
Постоянно отстают часы.

Общий вывод таков: типичная рабочая лошадка, но с некоторыми незаурядными возможностями.

P.S. Статья планировалась к опубликованию ещё в марте, однако в связи с личными проблемами и загруженностью на работе и учёбе, опубликование задержалось аж на три месяца . К этому времени на Персональных Страницах появился обзор Biostar TForce4 SLI (http://people.overclockers.ru/frAme/record2), моя работа никакой взаимосвязи с этой статьёй и её появлением не имеет. Но, впрочем, есть и плюс – эти три месяца показали, что материнская плата стабильна не только при обзоре, но и при использовании.

Буду благодарен за адекватные отзывы и предложения в этой ветке конференции: http://forums.overclockers.ru/viewtopic.php?t=148404
