Небольшой обзор GA-MA785GT-UD3H
Совсем недавно AMD был представлен новый чипсет - AMD785G. Новый, да не совсем. По-сути, это всё тот же 780G, но теперь обзаведшийся поддержкой DirectX 10.1, новой версией UVD и ещё рядом косметических усовершенствований. Никаких улучшений в плане производительности не последовало. Более подробно данный чипсет был рассмотрен на iXBT, повторяться не вижу смысла.

Gigabyte сразу представила новое семейство матплат, которое условно назовём "MA785G".
Оно на данный момент представлено семью моделями:
- четыремя под АМ2+ и DDR2 (с поддержкой процессоров АМ3): GA-MA785GM-UD2H, GA-MA785GM-US2H, GA-MA785GPM-UD2H, GA-MA785G-UD3H
- тремя под АМ3: GA-MA785GMT-UD2H, GA-MA785GPMT-UD2H и GA-MA785GT-UD3H.
Как нетрудно заметить, определить, какой сокет несёт на себе матплата, можно по названию: буква "Т" означает АМ3.
MA785G является своего рода наследницей предыдущих серий (до этого были на GForce6100, AMD690G, AMD780G) матплат mATX-формата и АТХ-формата на интегрированных чипсетах. Последние при этом были хорошим "бюджетным классом": невысокая цена, неплохое качество, встроенное видеоядро и при этом, в качестве бонуса, неплохие возможности разгона.

Ко мне в руки попала самая старшая матплата из новинок: GA-MA785GT-UD3H.

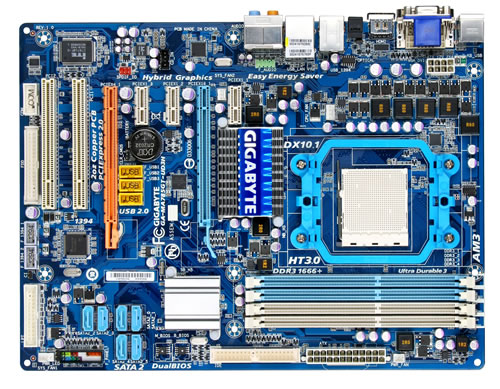

Фото Gigabyte.


Технические характеристики.

Официальные спецификации таковы:
• CPU
Socket AM3
• Чипсет
Двухмостовая конфигурация.
Северный мост - AMD785G
Южный мост - SB710
• Процессоры
PhenomII X2/X3/X4, Athlon II X2/X3/X4, Sempron 1**.
Т.е. практически все процессоры в исполнении Socket AM3.
• Память
До DDR3-1800. Четыре разъема с поддержкой двухканальности. Максимальный объем памяти до 8 Гб (для поддержки 4Гб и более необходимо использовать 64-bit версии Windows/Linux).
• Видеоядро
Radeon HD 4200
• Слоты расширения
2 PCI
1 PCI-Express x16
1 PCI-Express x4
3 PCI-Express x1 (при активации режима CrossFire 2-й и 3-й слоты PCI-E х1 отключаются).
• Порты
1 параллельный порт
1 последовательный (COM) порт
1 D-Sub
1 DVI
1 HDMI
1 универсальный PS/2 для подключения мыши/клавиатуры
12 USB 2.0 (6 на задней панели платы, 6 на самой плате под подключение внешних косичек)
3 аудио-разъёма (Line In / Line Out / MIC In)
1 RJ-45 LAN разъем
3 IEE1394a (1 на задней панели и 2 - на материнке для подключения косичек)
1 разъем для подключения флоппи-дисковода
1 IDE разъема Ultra DMA-133
6 SATAII
• Звук
High Definition Audio на базе Realtek ALC889A (2/4/5.1/7.1-channel).
• Сеть
10/100/1000 Ethernet на базе Realtek 8111C
• Размер
Формат ATX 30.5 x 22.9 см
• Мониторинг
ITE IT8718
• Сертификация
RoHS Ready
• Технологии
@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Easy Energy Saver
Time Repair
Q-Share

Отличий в общих характеристиках, в сравнении с матплатами на 780G, мало. Самое заметное: выросло количество USB на задней панели с 4 до 6 и исчез один разъём PS/2.


Тестовая конфигурация.

• Процессор
AMD Phenom II X4 810
• Охлаждение
Thermaltake Mini Typhoon (штатный вентилятор сменён на менее шумное творение CoolerMaster).
• Память
2*1Gb Apacer DDR3-1333 (9-9-9-24; 1.5v)
• Блок питания
ENHANCE ATX-0255GA 550W
• Дисковая подсистема
160Gb Western Digital WD1600AAJS 160Gb SATAII 8Mb.


Внешний осмотр. Первый запуск.

Рассматриваемая плата выполнена на характерном для Gigabyte синем текстолите. В целом нареканий к качеству пайки и т.п. нет. Питание процессора - пятифазное по схеме 4+1 (CPU+NB). Используются исключительно твердотельные конденсаторы.
Сама плата по разводке мало похожа на свою предшественницу - GA-MA78G-DS3H.
Батарейка вернулась на своё законное место - к слотам PCI. Интересно, проблема быстрой посадки батарейки, как это было в своё время на GA-M55Plus-S3G и GA-MA69G-S3H, не вернётся? Хотя плата уже пробыла в эксплуатации с месяц и батарейка пока в норме. В силовой обвязке исчез второй четырёхконтактный вентиляторный разъём. Вкупе с убранной оттуда же батарейкой, там теперь пустота. Напрашивается следующий вопрос: коль столько пустого места, ведь можно было бы расположить все мосфеты и дроссели силовой обвязки процессора в одну линию для удобства установки самодельной системы охлаждения, подобной той, что я недавно ставил на GA-MA78G-DS3H. А в идеале, ещё бы и пару отверстий для ещё большего удобства крепления - в общем, так, как это сделано на GA-MA770T-UD3P
Также дополнительный коннектор питания стал восьмипиновым - это произошло впервые.

Оба чипа bios "переехали" из левого нижнего угла платы в окрестности SATA-разъёмов. Кстати, последние всё также традиционно расположены не слишком удачно по отношению друг к другу. В комплекте с матплатой должны идти шлейфы с защёлками, которые если вставить в SATA2_0 и SATA2_3, попросту заблокируют друг друга: оба буду держаться на защёлках, а подлезть к этим защёлкам, опасно не погнув разъёмы, невозможно.

Помимо этого, извлечённая ради интереса из запасников GV-NX84256D-RH (GeForce8400) и установленная в нижний слот PCI-E х4, своей СО SilentPipe2 аккуратно перекрыла доступ к обоим нижним SATA.

Зажимы слотов PEG тоже "порадовали": в очередной раз на наиболее используемый х16 установлен неудобный вариант, а на редко используемый х4 - удобный зажим, открываемый лёгким нажатием. Аналогично было сделано на GA-MA78G-DS3H. Неужели нельзя было поменять местами? Себестоимость матплаты при этом бы не изменилась. Впрочем, обоим вариантам защёлок, ИМХО, далеко до удобства защёлки на ещё более старой GA-MA69G-S3H.

Крепление кулера к матплате теперь более основательное: пластиковая рамка крепится не защёлками, а винтами, а с обратной стороны матплаты радует глаз металлическая backplate. Однозначный плюс: все предыдущие платы данной линейки иной раз прогибались под весом габаритных кулеров.

Всего на матплате четыре вентиляторных разъёма: два - четырёхконтактные и два - трёхконтактные.

Радиаторы - в новом мотоциклетном стиле Gigabyte. Интересно, долго продержится синенький шильдик с логотипом Gigabyte на радиаторе 785G, будучи попросту прикленным к ребрам радиатора на некое подобие двухстороннего скотча?
Не стоит ли его отодрать от радиатора от греха подальше, чтобы потом не горевать над трупом умершей от замыкания дискретной видеокарты или иной платы расширения, что встанет на пути летящей вниз металлической пластинки?

Изначально на плате был прошит bios версии Е3, который был сначала обновлён до F1, затем - до последней на момент тестирования F2 (плата не серийной поставки).
В целом bios матплаты достаточно богат на настройки и удовлетворит подавляющее большинство пользователей, хотя до богатства недавно рассмотренной мною бюджетной Gigabyte GA-G41M-ES2L ему далеко.
Все разгонные настройки сосредоточены в одном меню Motherboard Intellegent Tweaker (M.I.T.). Сразу после входа в bios рекомендуется нажать одновременно Ctrl и F1, чтобы увидеть наиболее полную картину настроек.
Раздел Motherboard Intellegent Tweaker (M.I.T.) в себе содержит следующие опции (приведу наиболее значительные):
- подраздел Advanced Clock Calibration отвечает за тонкий разгон процессора. В нём всего две опции: режим работы АСС и его настройка в процентах (предел изменения - от -12 до +12%).
- опорную частоту НТТ можно задать от 200 до 500.
- частота PCI-E - от 100 до 200.
- частота встроенного GPU (VGA Core Clock) - от 200МГц до 2ГГц.
- частота памяти (Memory Clock) задаётся множителями х4.00/х5.33/х6.66/х8.00, т.е. от DDR3-800 до DDR3-1600.
- подраздел DRAM Configuration содержит классический десяток доступных таймингов типа CAS Latency, Command Rate, Trfc и т.д.
- DDR3 Voltage Control с пределом в +0.750V (шаг - 0.05V)
- North Bridge Voltage Control с пределом в 0.3V (шаг 0.1V)
- SouthBridge Voltage Control с пределом в 0.3V (шаг 0.1V)
- CPU VID Control с пределами от -0.6V до + 0.6V (шаг 0.025V)
- CPU Voltage Control -0.6V до + 0.6V (шаг 0.025V)
При переразгоне матплата выдаёт три длинных гудка спикером, затем рестартует с номинальной шиной 200МГц и памятью на частоте 800МГц, настройки в bios при этом не меняются, кроме шины - она переводится в положение Auto, при перестановке переключателя в Manual восстанавливается последняя частота, выставленая до этого вручную.

Мониторинг отслеживает температуры процессора и системного датчика, напряжения процессора, памяти, +12V. Скорости всех четырёх куллеров. SMART можно настроить только для четырёхконтактных вентиляторных разъёмов: CPU_Fan и SYS_FAN1.
Скорость вентиляторов на матплате не регулируется программно из ОС: SpeedFan 4.39 попросту вылетает с ошибкой. Однако процессорный вентилятор прекрасно управляется SMART_Fan из bios не смотря на то, что он трёхконтактный. Нареканий к регуляции оборотов в целом не возникло.

Также в bios имеется система профилей настроек. Можно сохранить до 8 профилей. Единственное - их нельзя удалить в дальнейшем - только редактировать. Нажав F11 мы увидим окно сохранения текущих настроек: либо в bios в виде одного из профилей, либо в виде файла на внешний носитель с файловой системой FAT (современные ntfs, ext3 и т.д. не поддерживаются). Нажав F12 мы получим окно выбора сохранённых ранее профилей, в т.ч. и загрузки со стороннего носителя.

Первый же запуск выявил традиционную особенность матплат Gigabyte под процессоры AMD - завышенное напряжение на память: тестовая DDR3 имеет штатное напряжение 1.5V. Матплата же выставила 1.6V и всегда считала, что штатное напряжение для данных модулей именно оно, соответственно, все остальные напряжения в bios отсчитывались от 1.6V. Впрочем, ничего катастрофичного в этом я не вижу: подобное явление я наблюдаю ещё с GA-M55plus-S3G - одной из первых матплат подобного класса, ещё под АМ2. Моей M55plus пошёл уже четвёртый год - на её совести до сих пор нет ни одной убитой планки памяти.
С напряжением на процессор тоже проблема: оно занижается, причём ощутимо. В целом ситуацию можно представить так:


Напряжение, выставленное в biosРеальное по данным мониторинга
1.300V1.260V
1.325V1.296V
1.350V1.328V
1.375V1.344V
1.400V1.392V



Хотя, возможно, это проблема конкретного экземпляра матплаты. Но этот момент можно простить матплате за очень приятный бонус: напряжение держится постоянным, оно практически никогда не проседает и не завышается в простое/нагрузке, при множестве проведённых мною тестов при поиске стабильного разгона, я только пару раз заметил небольшие (около 0.01V) просадки. Т.е. силовая обвязка процессора на данной матплате выполнена очень хорошо, да и смена коннектора питания на восьмипиновый наверняка тоже сыграла свою роль. Хотя силовая обвязка греется в разгоне (см. ниже) всё также достаточно сильно.


Разгон

Первое, что я крайне рекомендую сделать, это обновить bios матплаты. А потом уже лезть в настройки bios за разгоном. На F1 разгонный потенциал не выдерживает какой-либо критики: рассматриваемая плата с трудом заводила тестовый процессор на частоте 3ГГц.
Тестирование производилось на последней на момент тестирования прошивке версии F2 (сейчас уже вышла F3).

Матплата основана на южном мосте SB710, а значит, поддерживает ACC, т.е. имеется теоретическая возможность разблокировать скрытые возможности некоторых не самых топовых PhenomII.
Разумеется, это было проверено на подопытном процессоре.

Все шесть мегабайт кэша третьего уровня доступны.
Стоит отметить, что до этого, на Asus M3A78-T, данный проц разблокировать не удалось - система просто не стартовала и процессор был сочтён бесперспективным в этом плане.

Разгонный потенциал матплаты по шине с данным процессором - 262МГц. Любые попытки выставить больше даже со сниженным множителями процессора, памяти и т.д. приводили к трём длинным гудкам спикера и перезагрузке с номинальной шиной.
Установка дискретной видеокарты не принесла какого-либо улучшения разгонного потенциала.
Другой странный минус, который я отнесу на недоработку bios - это невозможность разгона памяти и процессора одновременно: если гнать только память, то при +0.1V или номинальных 1.7V достигается частота в 1600МГц при таймингах 9-11-11-29-40-2Т:



Если же мы начинаем гнать процессор, то про высокие частоты на памяти можно забыть.
В моём случае, для того, чтобы заставить работать память хотя бы на номинале, пришлось частично убрать разгон северного моста - в обычной ситуации у моего 810-го NB работоспособен на частотах до 2.8ГГц, здесь же, чтобы память заработала на 1394МГц, частоту NB пришлось снизить до 2.36ГГц:



Итоговой частотой стали довольно приличные 3.4ГГц на скромном VCore 1.344V и при максимальной температурой под LinPack в ~60°C:



Настройки в bios:
CPU VID Control: + 0.1V
CPU Voltage Control: + 0.075V

Причём вентилятор, работая по управлением SMART_Fan, раскручивался только до 1600-1700 оборотов в минуту из своих максимальных 2000. Если же его раскрутить по максимуму, подключив к неуправляемому разъёму, то мы получаем +50°C.

Также я проверил работу тепловой защиты: система выключалась при нагреве процессора до 80°C. Однако, если ранее запустить систему повторно можно было лишь после значительного остывания процессора, то на этой плате - сразу жмём Power и система... тотчас запускается, уже на старте демонстрируя в bios 77°C. Интересное решение для нетерпеливых пользователей.

Итого

К разводке есть ряд претензий, которые я упомянул, впрочем, часть из них можно назвать придирками: не всякий владелец, например, озаботится установкой СО на силовую обвязку процессора. Но два неприятных момента при текущем расположении SATA-разъёмов - это уже посерьёзнее, хотя тоже весьма некритично: как показала практика, подавляющая часть пользователей на платах данного семейства вторым слотом PEG не пользуется вообще, да и сам CrossFire на такой конфигурации слотов резонен только для видеокарт среднего диапазона, к тому же с активным охлаждением, ибо иначе верхняя видеокарта будет попросту постоянно зависать из-за перегрева: пассив требует хорошей конвекции, а здесь она будет слабой из-за блокировки нижней картой, да ещё и поднимающийся от неё воздух уже будет сильно нагрет. Т.е. SilentPipe и подобные ей массивные (в т.ч. и активные) СО матплате наврядли грозят.

Ну и конечно впечатление портит разгон на сыроватом bios: 3.4ГГц - это не 3.6ГГц, как на предшественнице GA-MA78G-DS3H. Но в целом, 3.4ГГц, да ещё и на минимальном поднятии напряжения, сам по себе очень неплохой результат, а с учётом ещё возможности разблокировки кэша, чего нет на матплатах предыдущего поколения на 780G, и того, что данная прошивка bios явно не последняя и уже поправила ряд недоработок, я думаю, у данного продукта есть весьма неплохие перспективы улучшения "потребительских свойств". Да и сейчас данная плата является хорошим вариантом апгрейда на Socket AM3.
Лично для меня вопрос решён однозначно: GA-MA78G-DS3H остаётся в прошлом.

I.N.





Высказать замечания или задать вопросы можно здесь: http://forums.overclockers.ru/viewtopic.php?t=175729
(Огромная просьба к флудерам с вопросами "а зачем эта статья, лучше бы про Х58 что-нибудь написали" проходить мимо).

А пока только зарождающаяся ветка по самой серии матплат MA785G расположена по этому адресу:
http://forums.overclockers.ru/viewtopic.php?f=1&t=321523
