Обзор и тест USB 3.1 адаптера AC5409 для SSD формата M2 NVMe / M2 SATA

Насколько сложно заменить SATA SSD в компьютере? На самом деле очень легко, особенно в моём компактном ПК в самодельном корпусе, можно прямо во время работы заменить любой SATA накопитель, и сразу использовать без перезагрузок и выключений, чем я активно пользуюсь.

Мой компактный ПК уникален, он существует только в одном экземпляре, и я не знаю ни одного заводского варианта, который был бы способен вместить в себя полноценный ATX блок питания, полноценную видеокарту MSI GeForce GTX 1070 AERO OC, mATX системную плату + Ryzen 7 2700X выделяющий более 100 Вт тепла при нагрузке, и 4 SATA накопителя в быстром доступе, при этом имея габариты (без кабелей и накопителей) примерно 10x30x40 сантиметров.

В подавляющем большинстве случаев, заводские варианты не предоставляют возможность быстрой замены SATA накопителей, но даже так, заменить диск формата M2 многократно сложнее, как минимум потому, что нужно отключать систему, иначе эта процедура может быть чревата замыканием и выходом из строя как накопителя, так и процессора...

Да, современные процессоры Intel имеют специальные технологии (Intel VMD) позволяющие на горячую заменять NVMe SSD, но у меня процессор не от Intel, да и слот M2 находится в труднодоступном месте, так что при всём желании не получится заменить без выключения и разборки ПК.

А ещё важно заметить, некоторые процессоры AMD слишком недоразвиты, чтобы одновременно работать с видеокартой в слоте PCI-Express x16 и NVMe SSD в слоте M2, потому мне нужно было убрать накопитель из компьютера, иначе видеокарта отказывалась работать в положенном для неё слоте, спасибо AMD за "отличные" процессоры, даже самые дешёвые Intel Celeron таких проблем мне никогда не доставляли...

В общем, был заказан внешний адаптер для M2 накопителя, он сразу решает проблему быстрой замены SSD.

Хотя я заказал ещё и райзер с угловым штекером, ибо другие не подойдут для моего компактного ПК если вдруг захочу подключить вторую видеокарту или иное устройство, но про него я не буду делать обзор, ибо нечего обозревать по сути, только оставлю ссылку, и да, спасибо продавцу за качественную упаковку, в том числе за антистатический пакет, хотя тут нет особо чувствительной электроники.

Riser Card VER008S 3 в 1 Molex Power 60 см LED PCI-E Riser Card 4pin 6pin Sata PCI-E 1x до 16x...

Цель текущего обзора это NVMe адаптер, они разделяются на несколько видов, однако мне нужен был именно тот, который может работать с PCI-Express накопителями, бывали и более дешёвые варианты конечно, но они порой работали только в SATA режиме, важно было не экономить на копейках, а выбрать точно подходящий вариант.

Чехол M2 SSD с двойным протоколом для NVME PCI-E NGFF SATA M.2

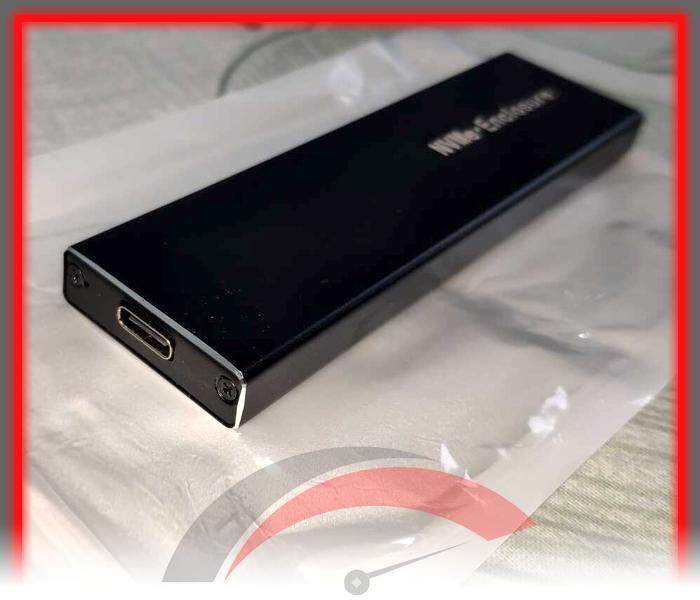

Распаковываю чехол.

В комплекте есть мягкая прокладка для отвода тепла, когда-то давно я подобные уже заказывал отдельно, но они были довольно жёсткими, а эта нет, очень мягкая и податливая. Так же в наличии отвёртка и пакетик с втулкой, там нашлась пара запасных саморезов для корпуса, наверное в запас.

USB кабель добротный и универсальный, позволяет подключить адаптер как к обычному ПК, так и к смартфону, и да, я уже проверил за кадром, он определяется и работает с моим смартфоном без лишних переходников.

Так как адаптер использует USB Type-C гнездо - к нему подойдёт практически любой современный штекер для подключения смартфонов, подключение универсальное, а корпус алюминиевый, и это хорошо.

Приступаем к разборке, два самореза и готово, в корпусе есть направляющие для правильной установки SSD, ошибиться невозможно, плата универсальная, поддерживает 4 основных размера вплоть до 2280.

При детальном осмотре можно заметить преобразователь питания TS3dN4 с обвязкой рядом, далее идёт флеш память PUYA P25D40SH (SPI 2.3 - 3.6V, 4 MB), и наконец главный контроллер Realtek RTL9210B.

RTL9210B является контроллером USB 3.1 Gen2 на PCI-Express 3.0 x2, так же он поддерживает SATA 1/2/3 накопители, имеет встроенный регулятор напряжения с 5в до 3.3в, и в целом это весьма функциональный чип.

Ну что же, пора вставить SSD и собрать корпус, между платой и накопителем есть довольно большой зазор, так что можно установить даже варианты с двухсторонней распайкой микросхем памяти.

В целом, всё собиралось прекрасно до одного момента.

Пока не почувствовал сопротивление, да, SMD конденсаторы упираются в алюминиевый корпус, можно конечно силой затолкать, и оно даже не должно замкнуть, ведь алюминий крашеный, но зачем лишний раз рисковать?

В итоге приклеил прокладку к накопителю и вырезал кусок пластика для обратной стороны платы, сначала думал просто положить изолятор и закрыть, но решил приклеить двухсторонней клейкой лентой, чтобы наверняка ничего не замкнуло никогда.

Да, влезло оно с трудом, я даже не снимал плёнку с проводящей тепло прокладки, чтобы не приклеилась намертво со временем внутри к корпусу, но всё собралось и работает.

Проверяю скорости, получаю ~650 MB/s на чтение и ~900-950 MB/s на запись, вполне неплохо.

Но меня терзали смутные сомнения, потому перевернул USB Type-C штекер в гнезде, вдруг что-то изменится.

И да, изменения действительно произошли, скорость чтения поднялась до ~900 MB/s, так что USB Type-C хоть и можно подключать любой стороной, но не при любой ориентации оно работает максимально быстро.

SMART накопителя, разумеется, не читается, не то чтобы Linux умел адекватно читать такие данные, линуксы вообще крайне печальны в работе с HDD/SSD, но даже так, при прямом подключении было хоть и крайне мало информации по сравнению с Windows, но она была, и через адаптер она не передаётся.

Впрочем, учитывая стоимость адаптера - это совершенно незначительная мелочь для обычного использования, ну а если нужно диагностировать диск - тут без вариантов нужно искать более продвинутые и дорогие адаптеры, либо напрямую подключать.

Совсем забыл сказать про нагрев, он есть, но только при активной работе SSD, без нагрузки адаптер охлаждается до комнатной температуры, в общем проблем не вижу.

На этом пожалуй всё.
