Процессор Intel Celeron 1200, выпущенный около четверти века назад, считался безнадежно испорченным. У него отсутствовал один контакт, а площадка под ним была оторвана. Установка такого чипа в систему не давала никаких шансов на запуск. Однако команда Bits und Bolts взялась за ремонт и смогла вернуть процессор к жизни.

Скриншот видео: Bits und Bolts

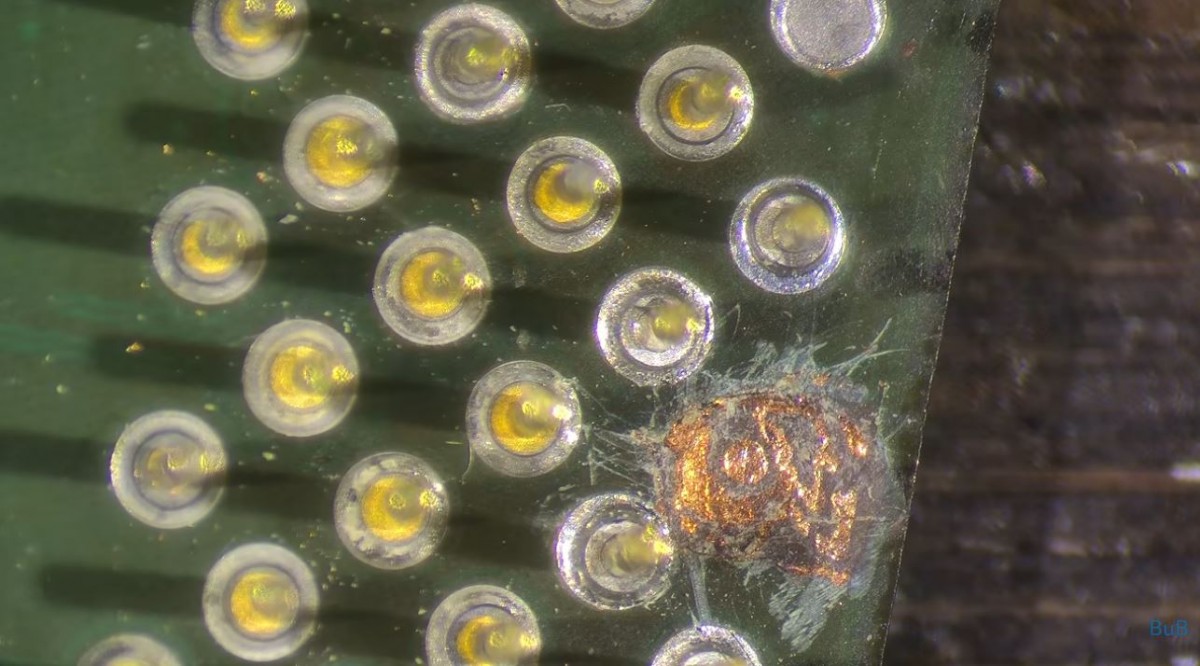

Проблема заключалась в том, что отсутствовал контакт данных D47. В некоторых случаях процессоры могут работать без одного-двух контактов, если их функции дублируются другими выводами, например питанием или землей. Но здесь ситуация была серьезнее: без этого контакта система не запускалась.

Источник изображения: Bits und Bolts

Команда начала с того, что аккуратно «выкопала» углубление в подложке процессора, чтобы получить доступ к поврежденному участку. На увеличенных снимках было видно несколько слоев меди, выходящих из-под зеленого покрытия. Новый контакт нужно было припаять строго к центральной круглой площадке и не задеть при этом медные дорожки вокруг. Для этого сначала нанесли на окружающую область защитную маску.

Источник изображения: Bits und Bolts

Пока защитная пленка вокруг свободного контакта застывала, извлекли несколько контактов из другого процессора Tualatin, который был «определенно неисправен». Затем нанесли флюс на центральную площадку и подготовили ее к пайке. Донорский контакт встал на место идеально ровно.

После ремонта команда не стала сразу запускать систему. Сначала все проверили мультиметром и убедились, что проблем нет. И только потом собрали компьютер. Система загрузилась без ошибок. В конце процессор протестировали в различных бенчмарках, включая SiSoft Sandra, и даже разогнали на 33% — до стабильных 1600 МГц.

В Bits und Bolts отметили, что это первый случай в их практике, когда пришлось ремонтировать настолько серьезное повреждение контакта процессора.
