Российские конструкторы предложили решение, которое облегчает жизнь обслуживающему персоналу и повышает живучесть двигателя. Новый патент уфимского предприятия ОДК-УМПО касается ротора компрессора высокого давления — сердца газотурбинного двигателя.

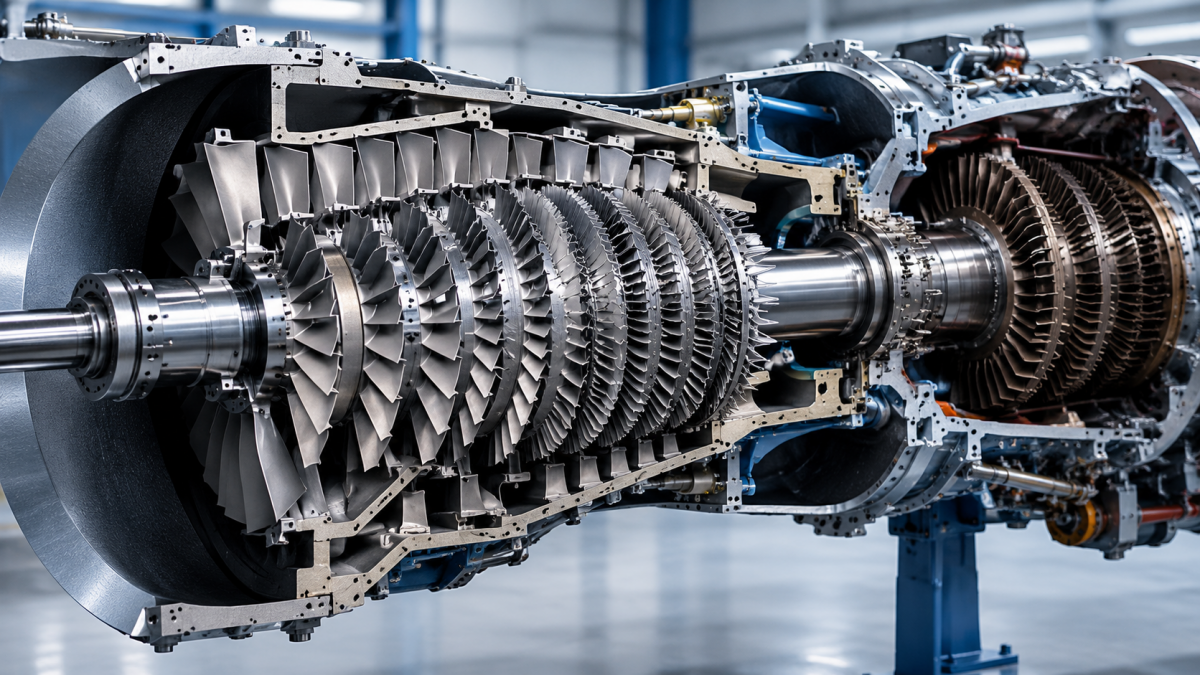

Изображение - ChatGPT

Специалисты ОКБ имени А. Люльки (филиал ОДК-УМПО) получили патент на семиступенчатый ротор компрессора высокого давления. Их главная задача была не просто улучшить аэродинамику, а сделать конструкцию более технологичной и удобной в ремонте. Им это удалось за счет продуманного сочетания цельных и разборных соединений.

Диски с первой по пятую ступени объединены в одну неразъемную секцию, а диски шестой и седьмой ступеней сделаны отдельными и скрепляются между собой через распорное кольцо. Такая компоновка позволяет при повреждении заменить не весь ротор целиком, а только пострадавший узел. Это особенно актуально, когда в двигатель попадают посторонние предметы — теперь последствия можно устранить быстрее и дешевле.

Кроме того, конструкторы пересмотрели форму внутреннего канала, по которому движется воздух. Они разбили его на три зоны с точно подобранными соотношениями диаметров. Это снизило чувствительность компрессора к производственным погрешностям и температурным деформациям, а значит, двигатель становится стабильнее на всех режимах — от запуска до максимальной тяги.
