Кто хоть немного знаком с разгоном видеокарт знает, что для повышения тактовой частоты ГПУ и его последующей стабильной работы, нужно также увеличивать и напряжение подаваемое на чип. Кто подходил к разгону чуть серьезней помнит, что в прошивку видеокарты зашит лимит на подаваемое напряжение, который программы читают тем или иным способом, не давая возможности выйти за него, тем самым ограничивая разгон. Также всем известно, что существует максимальный лимит, который можно было внести в образ БИОС, методом его правки, при помощи, например, NiBitor и последующей его прошивкой в карту,  для того, чтобы получить возможность подавать напряжение в еще более широком диапазоне.
Многим картам, особенно с референсной системой охлаждения, полученный максимальный лимит более чем за глаза, а то и вообще не нужен. Серьезный же разгон, как правило, сопровождается аппаратным вольтмодом, но что если с паяльником ты как балерина с клюшкой, а выжать из карты хочется еще.

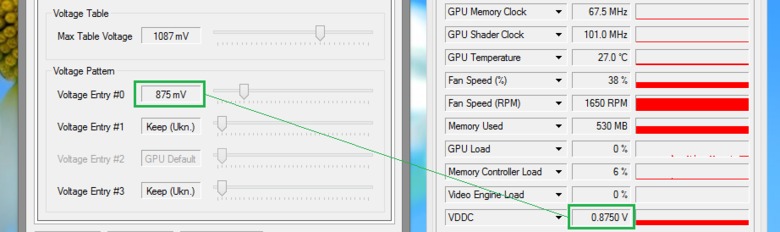

Сделаю небольшое отступление от темы и скажу, что для режимов, в которых работает видеокарта, в биос существуют профили. В этих профилях записаны абсолютные значения частот и напряжений(см. скрин Fermi Bios Editor), на которые карта переходит согласно текущей нагрузки и режима(2D, 3D) работы. Эти значения напряжений и вычитывает софт(см. скрин GPU-Z) и подобные замеры с натяжкой тянут на роль мониторинга. Снятие показаний с точек замеров мультиметром лишь можно назвать таковым.



Так как в наличии у меня есть только MSI GTX460 Hawk, то смело могу сказать, что сабж как минимум применим к данной модели карт. Глядя на скриншот программы MSI Afterburner запущенной на системе с данной картой видно, что програма показывает относительные величины приращения напряжений, тобишь +10 +20 и т.д.

Почитав немного форум guru3d и в частности Unwinder-а, разработчика RT и AB, оказалось, что причина этому простейший регулятор напряжений, который лишь позволяет прибавить к базовому напряжению указанное смещение и который не имеет возможности чтения напряжений, что также является свидетельством того, что софт показывает пургу.
Если посмотреть на еще одну популярную программу для разгона видеокарт на чипах Nvidia – Nvidia Inspector, можно подумать, что она задает напряжение абсолютной величиной, но это не так. Как и AfterBurner, она задает смещение, но показывает считанный VID карты, к которому это смещение прибавлено.

Теперь о сути темы. Каждая из программ имеет лимит по увеличению напряжения на ядре ГПУ. AB – 0,1В и есть версия с пределом 0,2В. Nvidia Inspector лимитирует согласно значению MaxTableVoltage, которое записано в биос видеокарты, и составляет, в случае msi 460gtx, по дефолту 1087мВ и максимальное значение которого может быть 1212мВ. Благодаря тому, что значение напряжения задается не абсолютной цифрой, с помощью двух программ, есть возможность подать напряжение на чип, более высокое, чем это позволяет каждая из программ, тем самым, возможно, получится добиться стабильной работы на более высокой частоте без применения хардвольтмода, либо не получится, тут как повезет :-).

Используя данный метод можно, в теории, подать ~1,45В, в зависимости от VID карты, но на практике либо упереться в возможности чипа либо столкнуться с защитой или спалить к чертям карту. Нужно оно вам или нет, решаете вы и надеюсь отдаете себе отчет в действиях, которые могут привести к выходу из строя вашего оборудования.
UPD 16.10.13
В природе существует MSI Afterburner версии 2.0.0 Extreme, который позволяет увеличивать напряжение до +500мВ на чипе, памяти и ФАПЧ, и о котором на момент написания заметки известно небыло. Имея в наличии такую версию программы описанный выше метод становится неактуальным и единственным оправданием в его пользу может стать то, что упомянутая версия AB не является публичной и найти ее, погуглив в интернете, у вас неполучится.
