Теплоизоляция процессора для СВО при температуре близкой к нулю.
реклама
Итак начнём изготовление, предупреждаю, что размер фоток 70-117кб.:
Во первых, мне не понравился тот поролон из которых была сделана теплоизоляция из той статьи, он как было испробовано на практике пропускать воду.
Во вторых, то что надо было клеить суперклеем.
Ну и чисто мои задумки которые я ещё улучшу со временем.
Итак, вот фото с небольшими комментариями:
(кликните по картинке для увеличения)

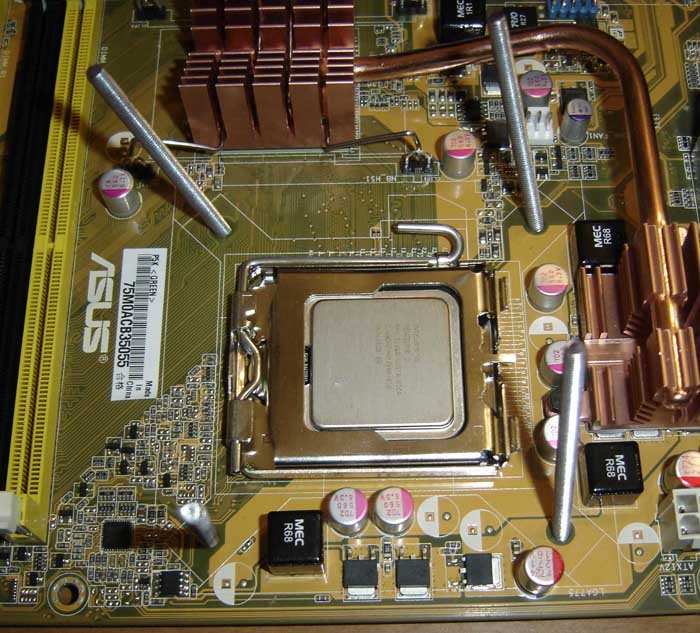

Приготовление МВ
Ну здесь всё ясно, берём материнскую плату.
(кликните по картинке для увеличения)

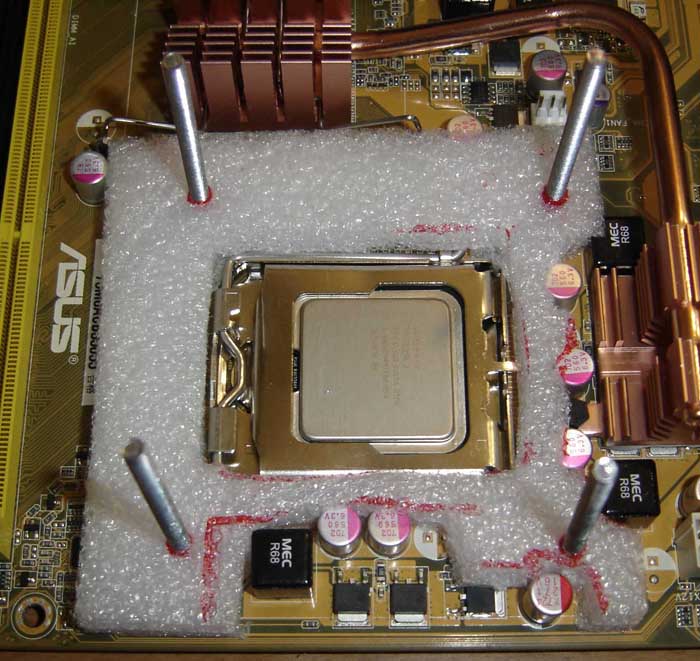

1й поролон вырезан
Берём поролон и вырезаем нужную нам по форме деталь учитывая конденсаторы которые мешаются.
(кликните по картинке для увеличения)
спец защита от влаги
Вот здесь я зделал специальную защиту от влаги в виде довольно тонкого поролона, он предотвращает ватер и процессор от влаги, даже если она и образовалась она не должна "нам помешать"
(кликните по картинке для увеличения)

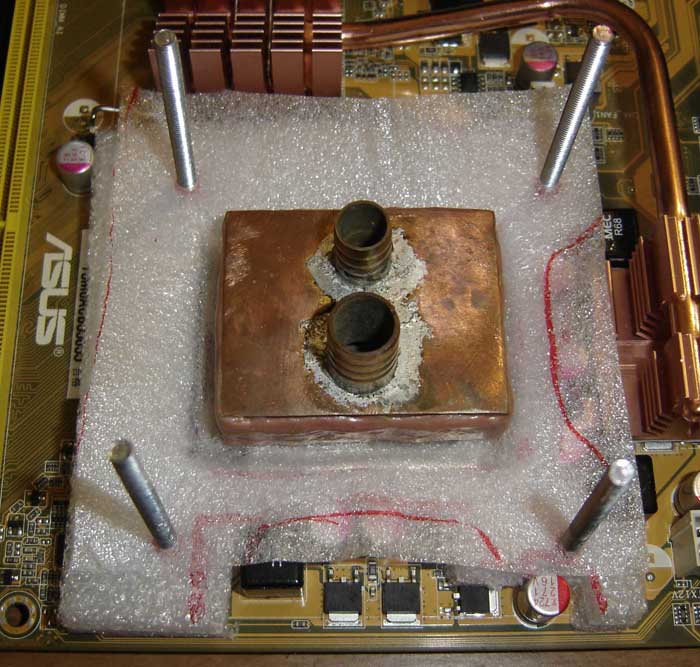

с установкой "Ватера"
Ставим наш ватер на тонкий поролон.
(кликните по картинке для увеличения)

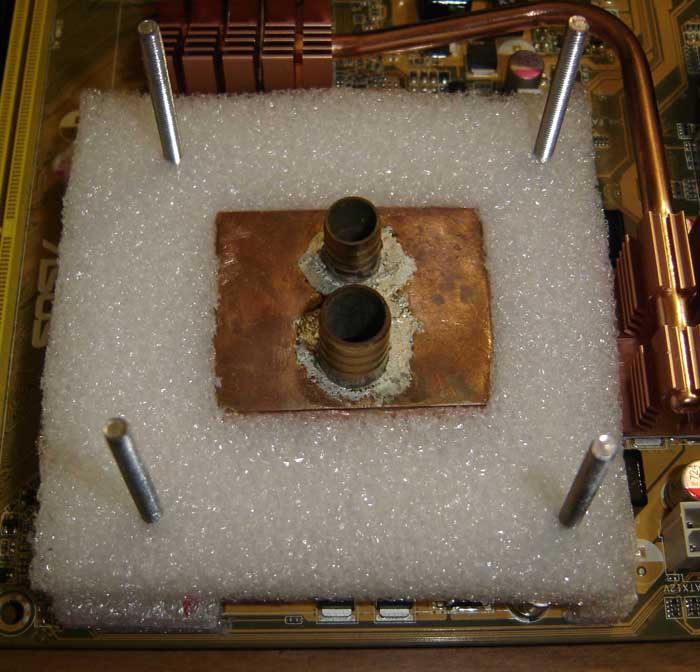

2й слой бутерброда.
Далее прижимаем это всё вторым поролоном.
(кликните по картинке для увеличения)

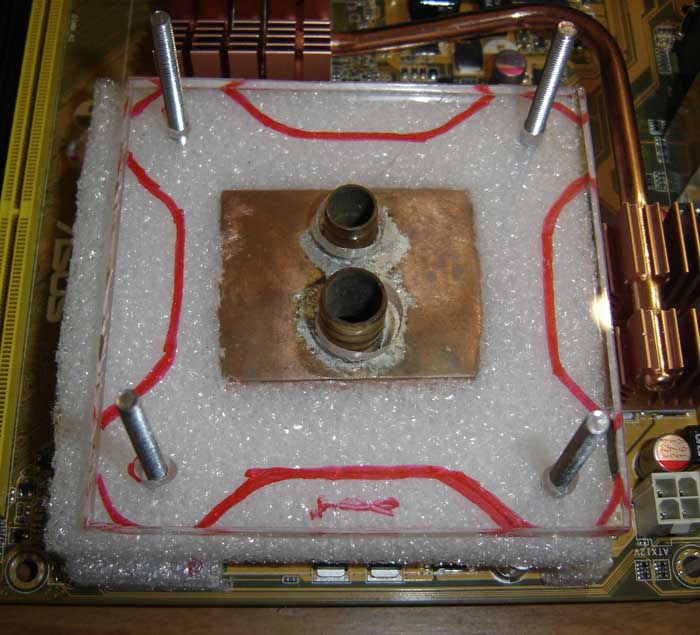

Прижимная пластина из оргстекла
(кликните по картинке для увеличения)

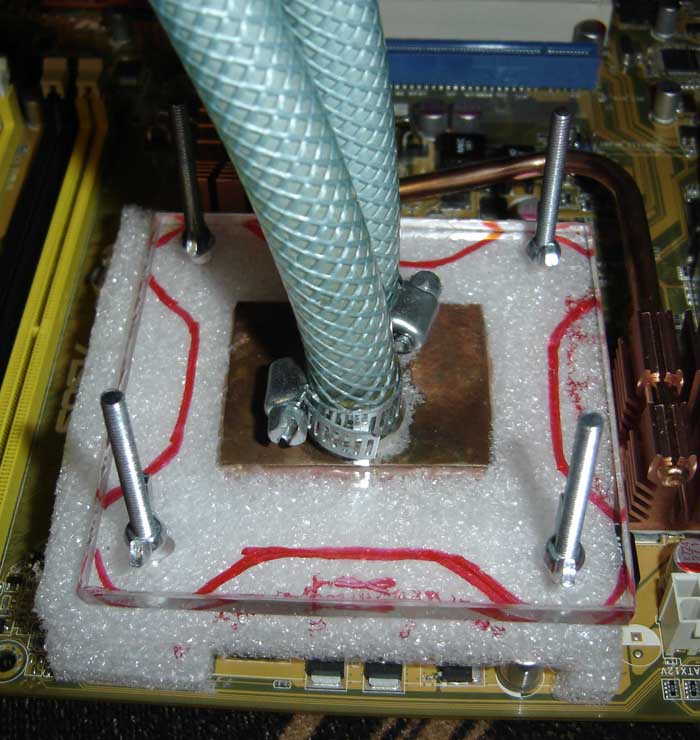

конечный вариант
(кликните по картинке для увеличения)
любимый
Вот и лёд
(кликните по картинке для увеличения)

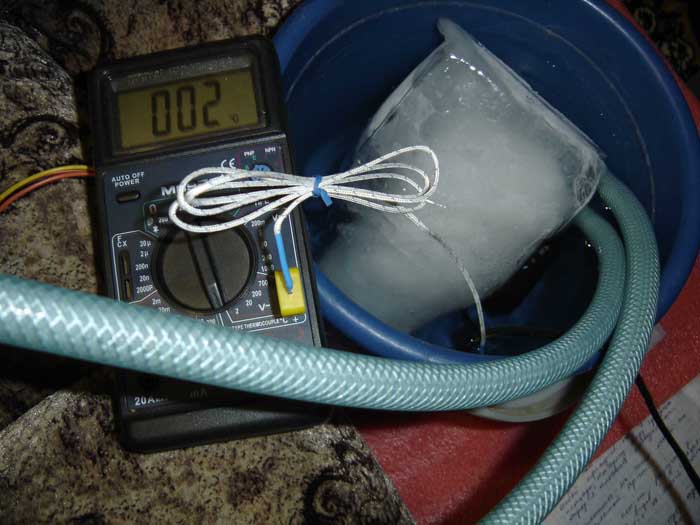

Лёд, и температура воды
Что получается в итоге
(кликните по картинке для увеличения)

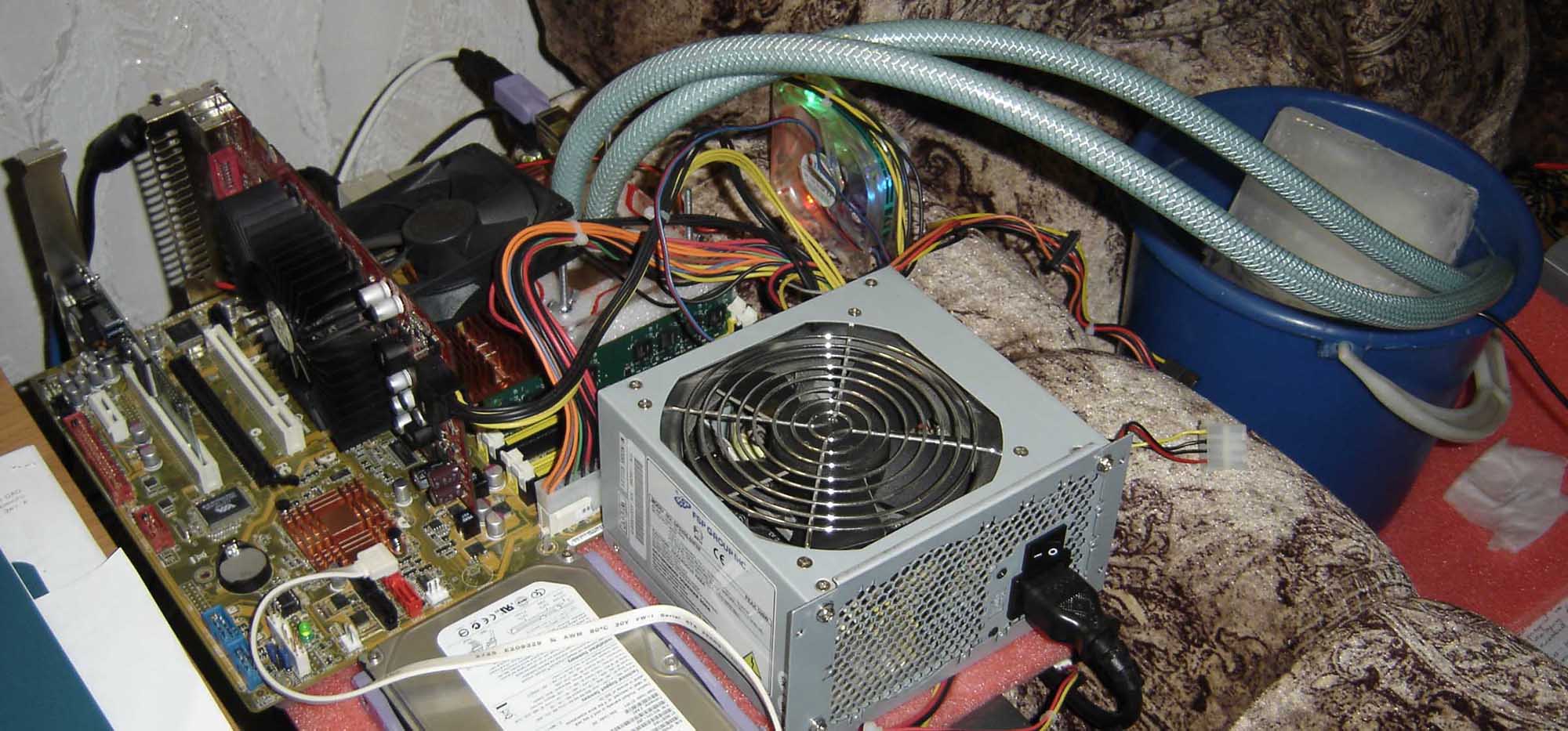

открытый стенд
Ну и вото сам открытый стенд
Ссылки по теме:
Водяное охлаждение - часто задаваемые вопросы + FAQ.
Спасибо всем за прочтение,
Обсуждаем Тут
