В общем решил провести, тестирование блоков, с элементами краш теста, на примере современной системы, с среднем энергопотреблением…
конфиг:
P4 640@ 3.6 1.4 (приблизительно 100Вт потребления)
9500GT @ 650/1700/1800 (аппетит 50Вт)
HD4870 ASUS @ 830/4200 ( приблизительно 150-160Вт)
+ пара вентилей + жесткий диск еще около 10Вт
в сумме
1 система 160Вт
2 система 270Вт ( может показаться мало, но это аппетит современного игрового среднего( во сколько прилагательных) конфига, сюда даже можно запихнуть GTX770 + I5 в стоке…
Итак приступим:

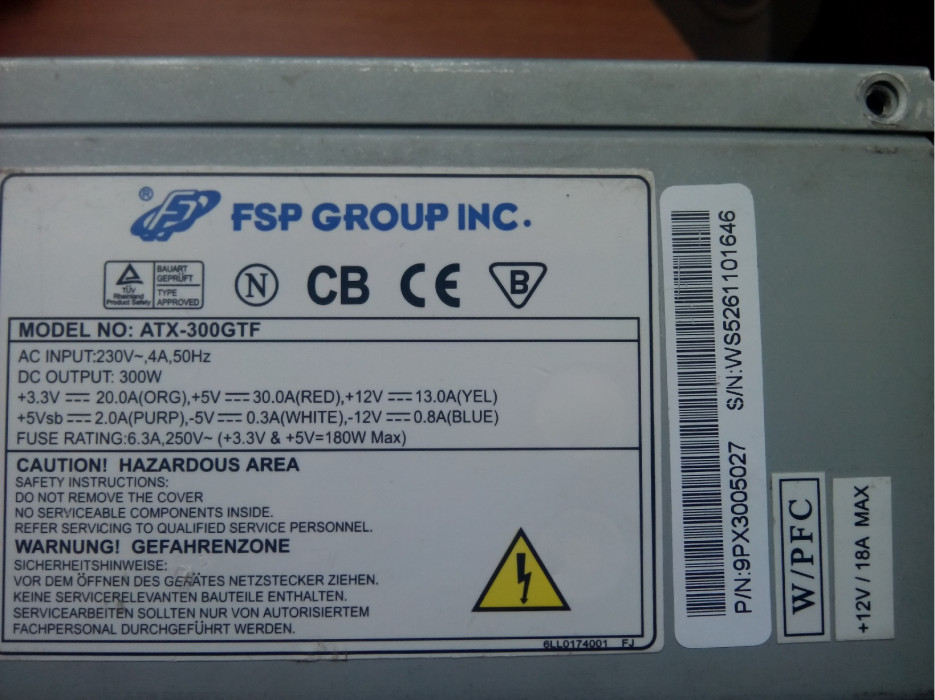

1) на очереди FSP ATX-300GTF да не простой, а с наклеечкой 18А
наклеечка нам сообщает о наличии пассивного PFC, и ведь действительно блок увесистый и дроссель на месте

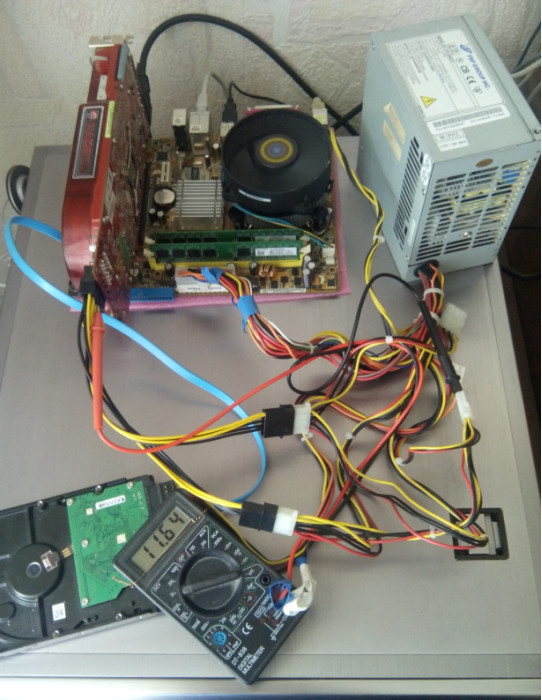

Ну что-ж все на месте, сам дроссель имеется, сразу видно на блоке не экономили, ну ладно судя по наклейки блок должен выдать 12в*18А=216Вт по 12 вольтовой линии, ладно начинаем проверять, цепляем 1 видиокарту, включаем нагрузку в виде прожарки FPU блока + комбустер с пост обработкой, итого тянем порядка 150Вт с 12 линии, все работает, просадки есть но они в пределах нормы, так не интересно, пере собираем конфиг на другую видеокарту, запускаем снова бублик + прожарка и блок и сразу проседает 12В линия (можете видеть на фотки конфига) и где-то через 30-40 с блок ложиться в защиту, печаль, ну да ладно так просто мы не сдадимся…
Раскручиваем бок и наваливаем переменным резистором( около зеленого провода) напряжение на 12В линии, до упора, включаем, тут-же мать ругается на завышенное напряжение, итог +5,56 на 5В линии, ладно откидываем чуть чуть. Запуск + тест все работает уже 3м 5м появился характерный запашок жаренной пыли, что же у нас там с напряжениями:
+12 в простое 12,46(по мониторингу) 12,11 (по мультиметру) норм такая дельта…
под нагрузкой 12,14 (по мониторингу) 11,77( по мультиметру) просело конечно, но все в пределах нормы. дальнейшее наваливание переменным резистором, загоняет линию 5В в красную зону, чет нагрузки на нее кроме лампочки на 21Вт не нашлось да и от нее толку ± 01в(5в падает 12в подымается). В общем неплохо с древнего FSP сняли порядка 300Вт Номинал!!!

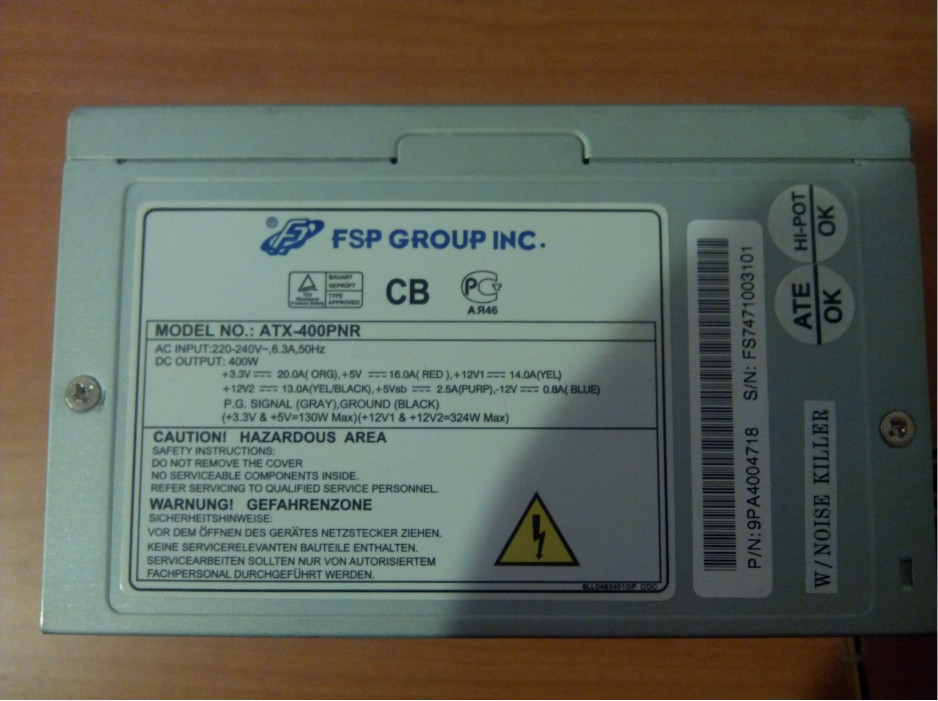

Следующий старший брат FSP ATX-400PNR
наклеечек о наличии каком либо корректоре мощности нет, зато 312Вт по 12в линии поглядим внутри

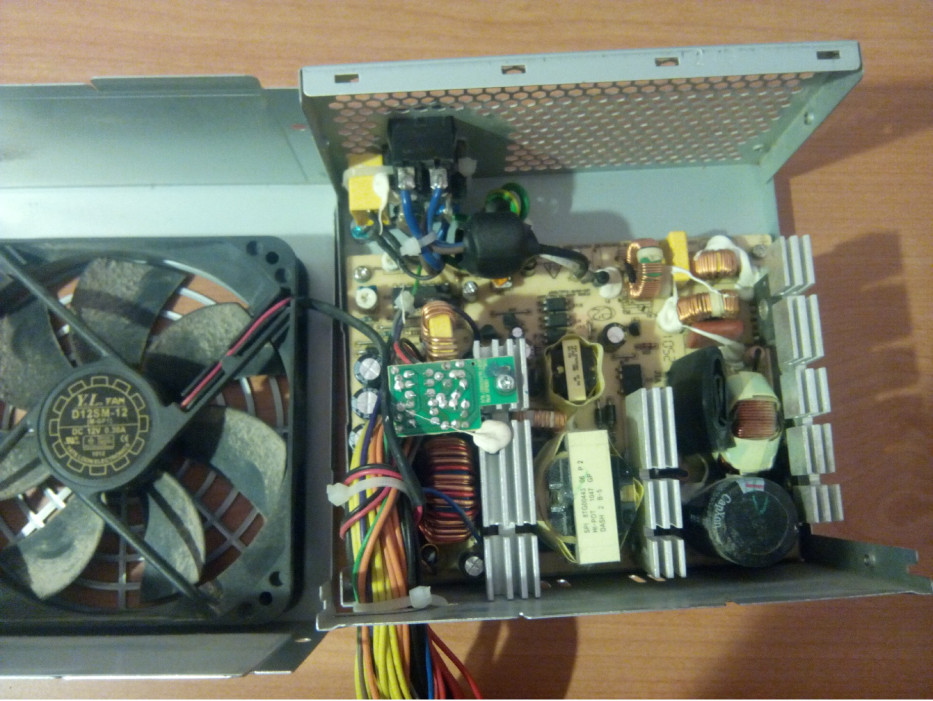

Так, ага место под установку пассивного PFC есть, а самого нет, к тому же, радиаторы поменьше, чем на древнем GTFе, сразу видно, что перед нами бюджетник, ну посмотрим на его восприимчивость к нагрузкам, цепляем его на стенд, погнали,
простой 12В линия по мониторингу 12,402, мультиметр кажет 12,04, отличный результат вот сохранился бы он в нагрузке…
через 5 минут разогрева имеем:
датчик на материнской плате рапортует о 12,144в мультиметр не так позитивен 11,77, однако, результат аналогичен 300Вт брату…

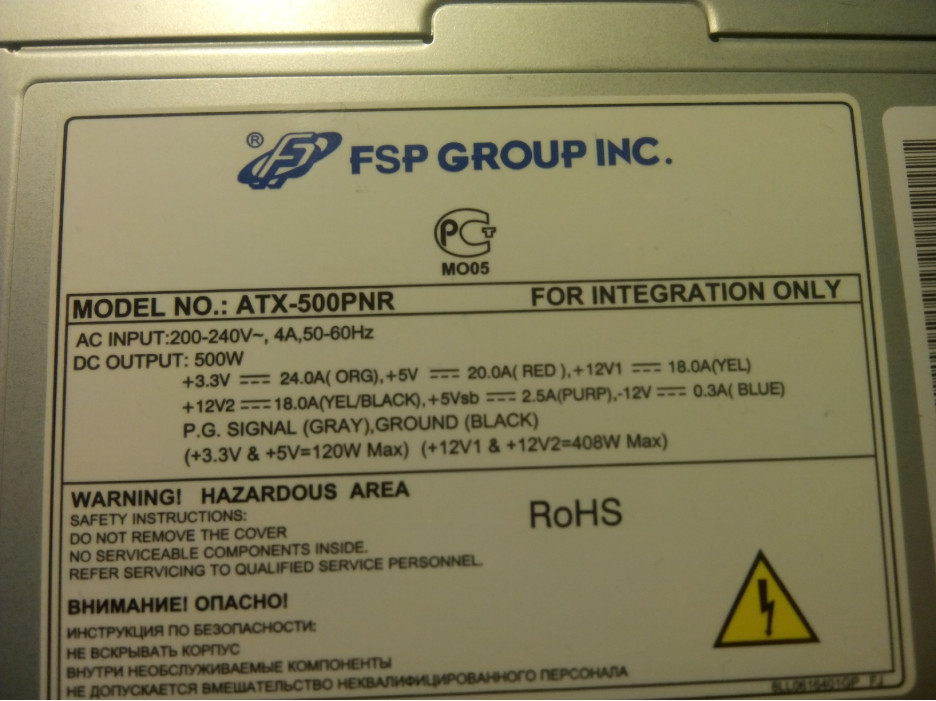

И топ бюджетников FSP ATX-500PNR

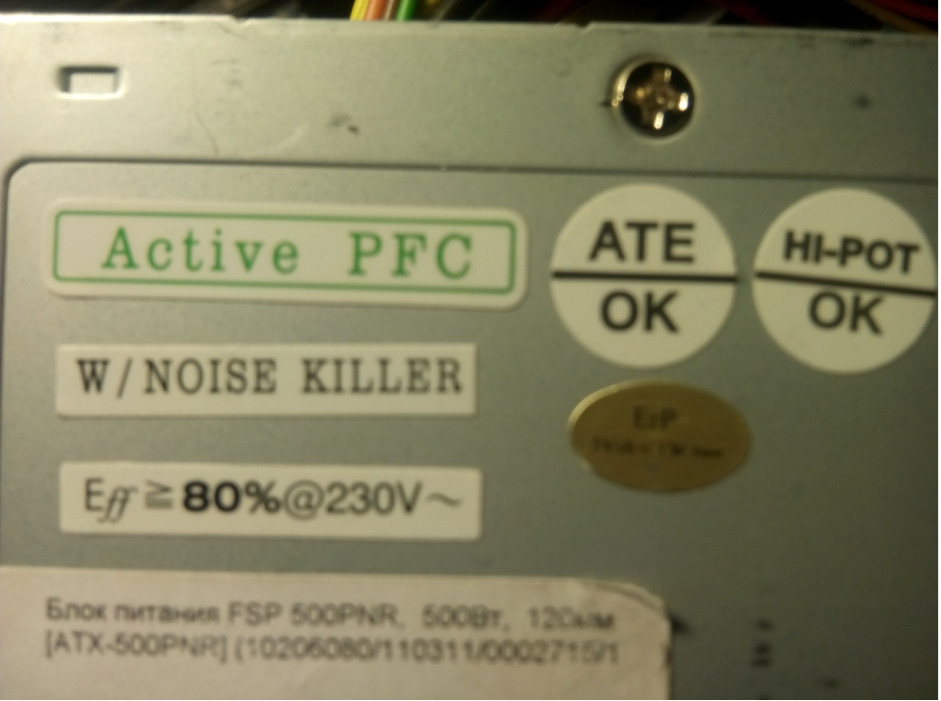

408Вт по 12в линии + Aсtive PFC.
Ну по крайне мере на наклейках не экономили, что у нас внутри:

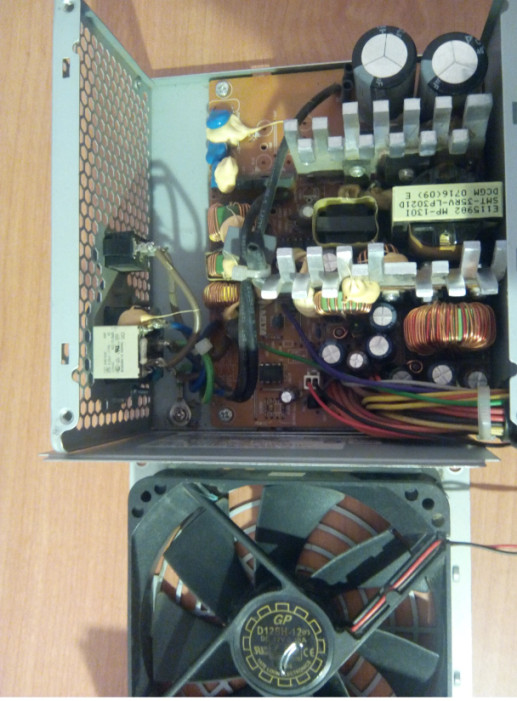

Внутри тоже все в порядке, все имеется.
Теперь приступаем к тестированию
простой 12,355, мультметр 12,00(ровно) вполне неплохо
даем нагрузку, смотрим цифры
материнская плата 12,092 мультиметр 11,81-11,82 + скачки до 11,86 примерно рас в секунду, я так понял это работа корректора мощности, в общем странное явление…
на других блоках такого не было…
БОНУС

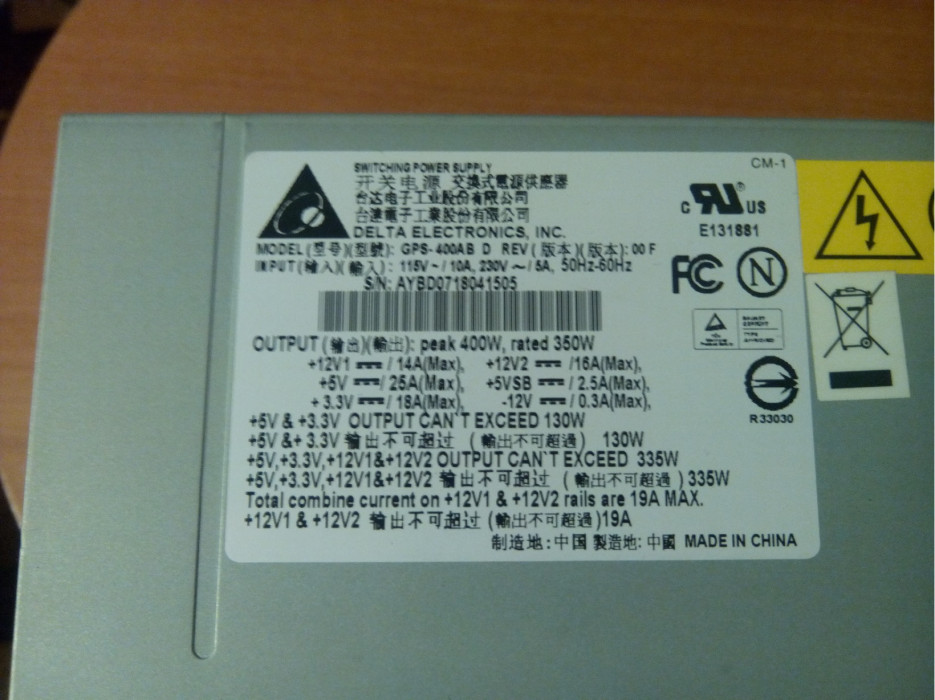

DELTA GPS-400AB D
Смутили 2 наклейки с 2х сторон…

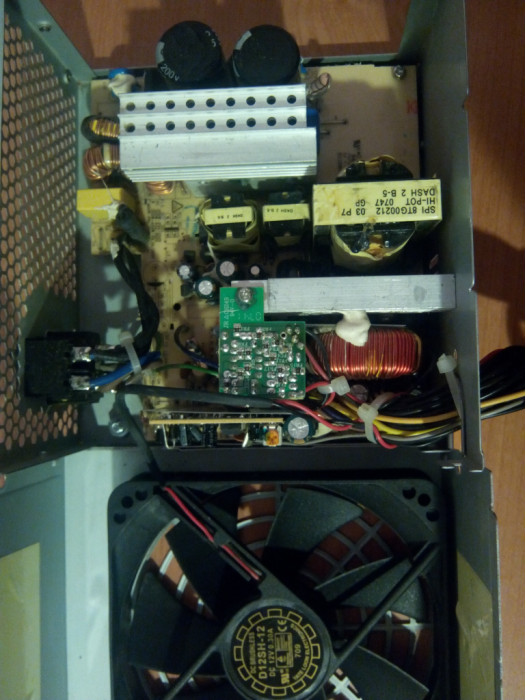

внутри
Блок восставший из пепла, перепаяны почти все конденсаторы на больший номинал…
подключаем стенд напряение
12,096 материнская плата рапортует о почти идеальном напряжении, но мультиметр не подкупишь 11,86…
даем нагрузку на систему ( замечу 270Вт на 12в) и видим феил, а именно
12в линия падает до 11,46 по мониторингу и до 11,23 по мультиметру, выключаем тест, снова 12,096, включаем, ждем мултиметр рапортует уже о 11,18в и видяха отключаясь начинает ругаться на 12В линию, включаем, видик снова ругается на питание, хотя мультиметр кажет сносные 11,67, даем остыть блоку 5 минут, у вуаля, снова все работает, второй раз тетс не проводил, дельта ушла пилиться в ящик…
Вывод: В общем как мы видим современные бюджетники ничем не лучше «старых» моделей меньшей мощности, тут можно все списать на недогруз 400+PNR и надо было накинуть ему все 312Вт, Но вопрос потащит ли он столько, с другой стороны с 350PN F снимали 600Вт после доработок…
