Внешний вид и особенности конструкции

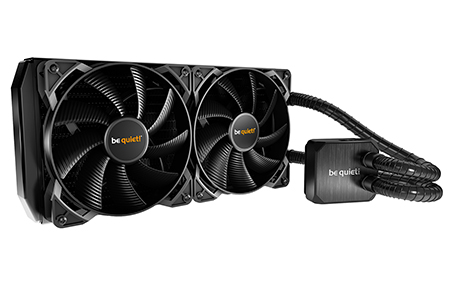

Если говорить начистоту, то конструкция СЖО Silent Loop состоит из традиционных для систем водяного охлаждения элементов, и ничего неожиданного там на первый взгляд нет.
В нее входит медный водоблок, объединенный с помпой в одном корпусе. Он соединен с медным радиатором посредством силиконовых шлангов длиной 380 мм, заключенных в стальную пружинку, которая способна препятствовать образованию перегибов.
реклама

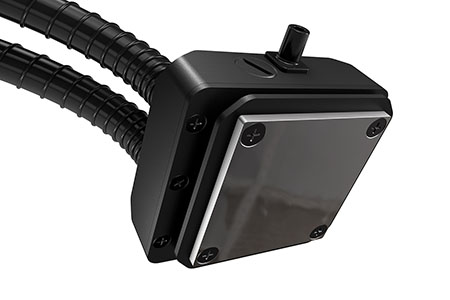

Основание водоблока выполнено из меди, оно никелированное и может похвастать зеркальной отделкой.
Никелированное основание хорошо тем, что позволяет использовать термопасты с содержанием металлов без угрозы для «подошвы».
Производитель особо отмечает, что используется помпа реверсивного типа, что обеспечивает низкий уровень шума и отсутствие вибраций. Также на водоблоке находится заглушка, через которую можно осуществить долив охлаждающей жидкости.

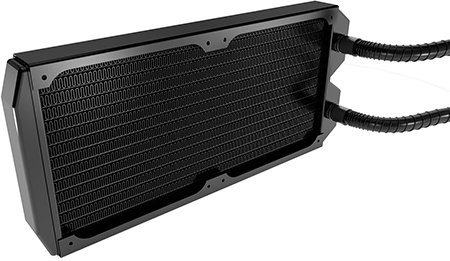

Рассмотрим подробнее радиатор системы охлаждения Silent Loop BW003 (280 мм):
Перед нами медный теплорассеиватель (напомним, что стандартом в данном классе является алюминиевый), который выкрашен в черный цвет. Его габариты без вентиляторов – 319 x 144 x 30 мм.
В основе рабочего тела лежит пятнадцать плоских каналов, между которыми впаяно четырнадцать рядов гофрированной ленты. Плотность расположения ребер типична для тонких радиаторов – 20-21 FPI.
реклама

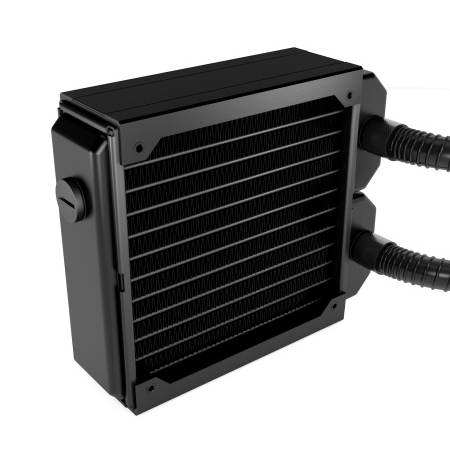

Радиатор модели Silent Loop BW001 (120 мм):
За исключением размеров (153 x 128 x 45 мм) и некоторых тонкостей он идентичен своему старшему брату. В основе рабочего тела лежит тринадцать плоских каналов, между которыми впаяно двенадцать рядов гофрированной ленты.
Настало время рассказать о вентиляторах.

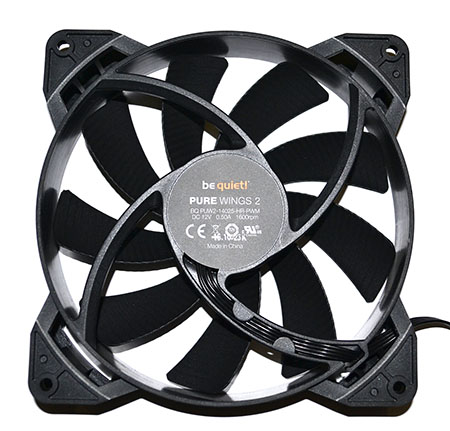

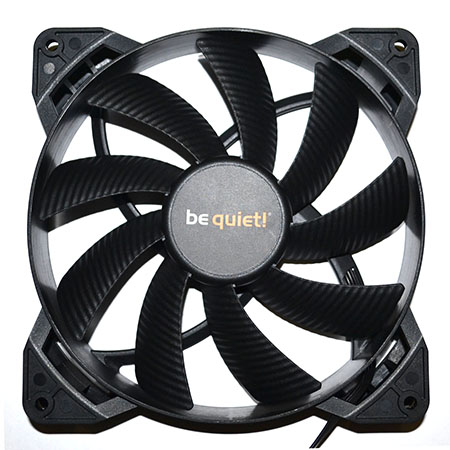

Старшая версия Silent Loop комплектуется двумя 140 мм вентиляторами Pure Wings 2 PWM, размеры которых 140 x 140 x 25 мм. Их крыльчатка состоит из девяти лопастей аэродинамической формы, снижающих турбулентность и, как следствие, уровень шума. Применен подшипник скольжения с винтовой нарезкой, благодаря которому время наработки на отказ составляет внушительные 80 000 часов.
Максимальная скорость вентилятора 1600 об/мин, уровень шума при 50/75/100% (об/мин) – 16.1 / 24.1 / 37.3 дБ. Максимальный показатель потока – 94.2 cfm или 160 М^3/ч, номинальное напряжение – 12 В, потребляемый ток – 0.3 А. Таким образом, максимальная потребляемая мощность составляет 3.6 Вт.
Младшая модель СЖО снабжена парой 120 мм Pure Wings 2 PWM, размеры которых 120 x 120 x 25. Максимальная скорость – 2000 об/мин, уровень шума при 50/75/100% (об/мин) – 16.1 / 23.8 / 36.9 дБ. Максимальный показатель потока – 65.51 cfm или 111.3 М^3/ч. Остальные параметры идентичны.
Установка и совместимость
В тестовой системе использовалась материнская плата Gigabyte GA-F2A88XN-WIFI, предназначенная для процессоров FM2+. Установка на этот процессорный разъем происходит достаточно просто.
На водоблок устанавливается крепежная рамка из пакетика, маркированного «AMD». Две ее половинки вставляются в прорези и защелкиваются посредине. С основания водоблока снимается защитная пленка, на процессор тонким слоем наносится термопаста, в качестве которой использовалась традиционная Gelid GC-Extreme. Затем водоблок устанавливается на процессор и притягивается винтиками через пружины к стандартной упорной пластине материнской платы.
Что касается совместимости, тут все просто. Систему жидкостного охлаждения гарантировано можно установить на любую системную плату с подходящим процессорным разъемом Intel и AMD: LGA 2066, 2011, 1150, 1151, 1155, 1156, 775 и FM1, FM2, AM2, AM2+, AM3, AM3+, AM4.
