Внешний вид и размеры

Видеокарта MSI GeForce GTX 1050 Ti Gaming X 4G своим дизайном напоминает модели старших графических ускорителей, однако, разработчики подготовили сюрприз. Кожух системы охлаждения имеет схожие черты и выполнен из двух вставок черного и красного цветов, гармонично пересекающихся между собой.

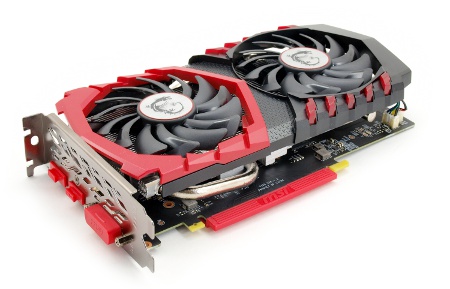

Внешний вид видеокарты после извлечения из упаковки подчеркивается защитными яркими колпачками.

MSI GeForce GTX 1050 Ti Gaming X 4G выполнена в более компактном факторе, она меньше и выглядит как мини-версия MSI GeForce GTX 1060 Gaming X.

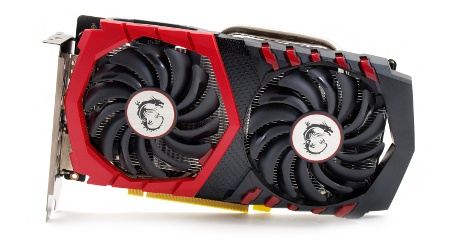

Кулер получил два вентилятора диаметром 87 мм с одиннадцатью лопастями. На роторах нанесены фирменные наклейки с драконом. В верхней части предательски выступает тепловая трубка.

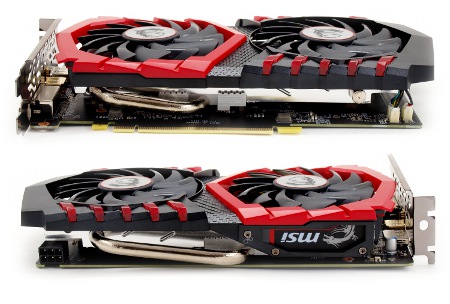

Пластиковый кожух открывает боковые стороны MSI GeForce GTX 1050 Ti Gaming X 4G и позволяет оценить печатную плату и основной радиатор. Охладитель получил простую конструкцию. Здесь же размещена подсветка логотипа и надписи MSI.

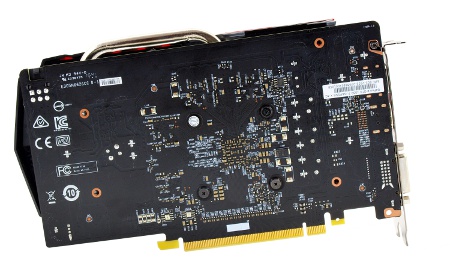

Обратная сторона новинки полностью открыта для изучения PCB. Для более экономичной и прохладной версии GeForce GTX 1050 Ti разработчики отказались от «бэкплейта», который бы только сказался на ее конечной стоимости. К тому же модуль получилась очень легкой, всего 527 г, и элемент жесткости ей не к чему.

Отметим пломбу на одном из винтиков, повреждение которого отрицательно сказывается на гарантии. Это станет причиной дальнейших действий.

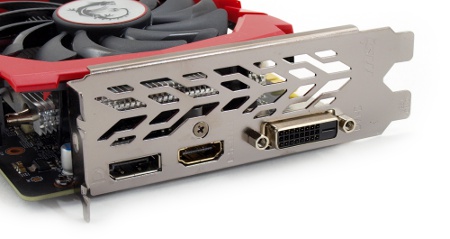

MSI GeForce GTX 1050 Ti Gaming X 4G получила следующие видеовыходы:

• один DVI-D;
• один HDMI 2.0;

Поддерживаются следующие разрешения:

• Цифровое – до 7680 x 4320 @ 60Гц.

Энергопотребление MSI GeForce GTX 1050 Ti Gaming X 4G оценено в 75 Вт, что позволит модели обходиться только слотом PCI Express x16 3.0.

Однако разработчики решили немного перестраховаться для тех случаев, если пользователь захочет новинку немного разогнать. С этой целью предусмотрен один шестиконтактный разъем дополнительного питания, отодвигающий TDP до колоссальных 150 Вт.

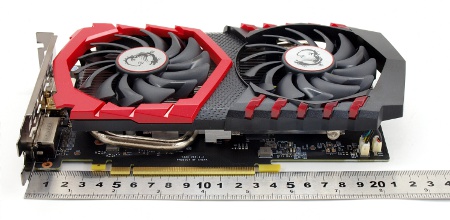

И чтобы без обмана, сравним MSI GeForce GTX 1060 Gaming X и героя обзора. Старшая модель имеет длину и ширину 277 мм и 140 мм, а новинка – 229 мм и 131 мм. Разработчики переработали многие элементы для достижения подобных результатов.

Печатная плата

MSI GeForce GTX 1050 Ti Gaming X 4G построена на оригинальной печатной плате черного цвета. Использована качественная элементная база, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP. Часть PCB остается незадействованной, что позволяет ожидать в будущем выпуска более компактной версии.

Подсистема питания не тронута и функционирует по эталонной схеме «3+1», где три фазы отведены под графический процессор и одна – видеопамять. За управление отвечает микросхема uPI Semiconductor Corp uP9509P.

Сердцем героя обзора стал графический процессор GP107-400-A1, произведенный по 16 нм техпроцессу. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.

Видеокарта оснащается четырьмя гигабайтами видеопамяти, которые набраны четырьмя микросхемами производства Samsung. Тактовая частота микросхем памяти составляет 1752 МГц (эффективная частота – 7008 МГц).
