Обзор и тестирование корпуса Aerocool DreamBox (страница 3)

Внутреннее строение

Поскольку герой обзора поставляется в разобранном виде, то обсуждать в данном разделе на первый взгляд нечего. Но такое мнение будет ошибочным, ведь компоненты корпуса это одновременно и его внутренности.

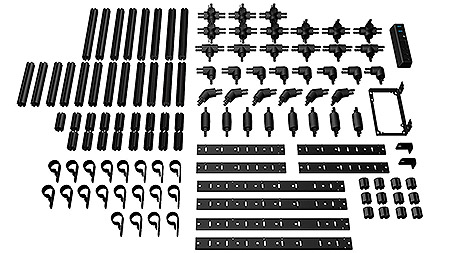

На снимке ниже представлено все, что входит в комплект поставки:

• Алюминиевые трубки длиной 50 мм – 17 шт.;
• Алюминиевые трубки длиной 150 мм – 12 шт.;
• Алюминиевые трубки длиной 200 мм – 8 шт.;
• Металлическая планка 245 мм – 4 шт.;
• Металлическая планка 395 мм – 4 шт.;
• Двунаправленный соединительный элемент 180 градусов – 8 шт.;
• Двунаправленный соединительный элемент 135 градусов – 6 шт.;
• Двунаправленный соединительный элемент 90 градусов – 8 шт.;
• Трехнаправленный соединительный элемент – 6 шт.;
• Четырехнаправленный соединительный элемент – 9 шт.;
• Заглушка – 12 шт.;
• Крепежное кольцо – 20 шт.;
• Рамка блока питания – 1 шт.;
• Блок управления – 1 шт.;
• Универсальный крепежный элемент – 2 шт.

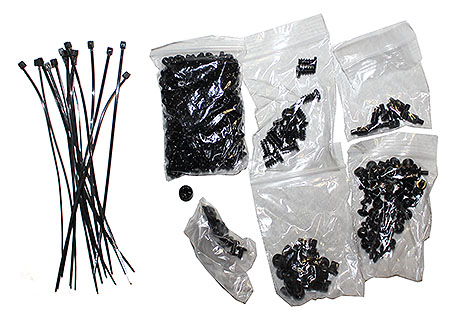

Кроме того, в коробке можно найти:

• Пластиковые стяжки – 15 шт.;
• Головка для вкручивания стандартных стоек для крепления материнской платы;
• Девять стоек для крепления материнских плат;
• Винтики для фиксации элементов конструктора – 400 шт.;
• Прочие стандартные винтики.

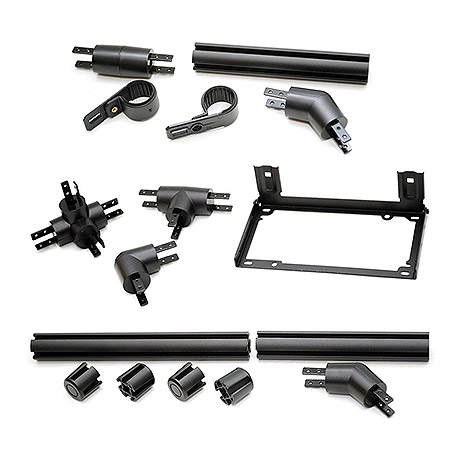

На фотографиях можно рассмотреть детали поближе:

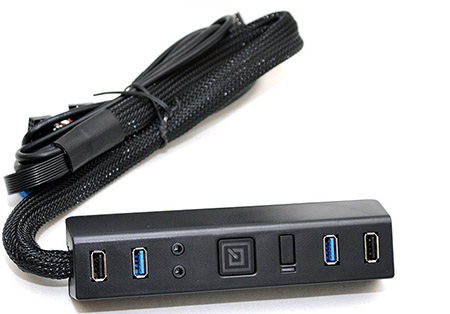

Не забыли разработчики и об удобстве работы с корпусом, приложив в комплект панель управления.

На ней находятся два порта USB 2.0, два порта USB 3.0, разъемы наушников и микрофона, кнопка питания, совмещенная со светодиодным индикатором, кнопка перезагрузки и светодиодный индикатор активности дисковой системы.

Нужно отметить, что коннектор USB 3.0 двойной и позволяет подключить эти разъемы к разъемам USB 2.0 на системной плате, что может быть полезно, если используемая материнская плата не поддерживает USB 3.0.

Тестовый стенд

В корпусе Aerocool DreamBox собиралась следующая система:

• Материнская плата: ASUS P5PL2-E;
• Центральный процессор: Intel Core 2 Quad Q6600, штатное напряжение 1.275 В;
• Охлаждение CPU: Intel Box;
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: 2 x 2 Гбайта Samsung PC2-5300;
• Видеокарта: Gigabyte Radeon RX 480 4 Гбайта;
• Дисковая подсистема:
• HDD Samsung 250 Гбайт;
• Блок питания: Thermaltake TR2 630 Вт.

Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.

Особенности сборки

Начнем с официального видео, которое иллюстрирует все основные моменты сборки системы:

Благодаря своей природе данный набор не накладывает практически никаких ограничений на габариты используемых комплектующих.

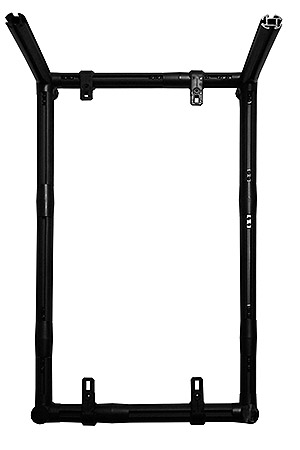

Впрочем, я решил остановиться на максимально компактной системе, ориентированной горизонтально, с учетом использования материнской платы форм-фактора ATX. Сначала собрал основание:

Каждый из соединительных элементов зажимает трубку четырьмя винтиками из комплекта. Было бы хорошо, если бы они были заранее наживлены в соответствующих местах, что значительно ускорило бы сборку.

В основании используются четырехнаправленные соединительные элементы, к которым снизу крепятся заглушки, в боковые вставляются комбинированные до необходимой длины алюминиевые трубки. Вверху к ним крепятся боковые грани будущего системного блока.

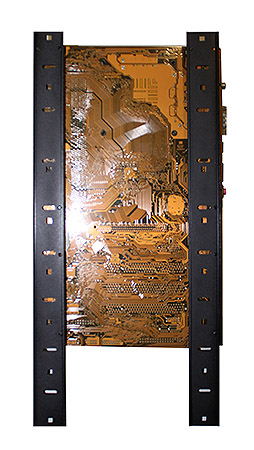

На приведенных фотографиях можно заметить четыре крепежных кольца, на которые будут установлены металлические планки с материнской платой. Последняя крепится на две металлические планки 395 мм с помощью стандартных стоек, а затем устанавливается в готовое основание, привинчиваясь к четырем кольцам.

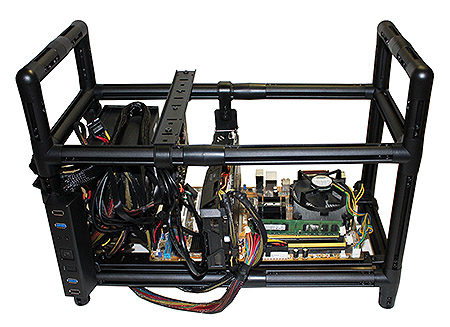

Вот что у меня получилось в конечном итоге:

Блок питания занял свое место под материнской платой (в случае горизонтальной ориентации – слева).

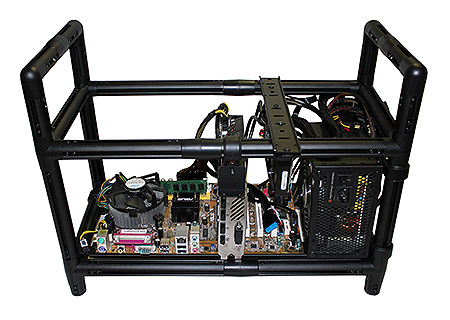

Вид сзади:

Все части выполнены очень качественно, никаких проблем при сборке не возникло. Все компоненты хорошо совмещаются и надежно держатся, резьба нареканий не вызывает.

На этом система собрана и готова к тестированию. Включим ее и рассмотрим систему охлаждения.

Система охлаждения корпуса

С одной стороны, система, собранная в моем случае, фактически представляет собой открытый стенд, просто аккуратно оформленный. С другой – с помощью крепежных колец, которых у меня после сборки осталось еще тринадцать штук, можно установить несколько вентиляторов любого типа или аккуратно смонтировать систему жидкостного охлаждения.
