Разгоняем Radeon R7 240 c памятью GDDR5: теория и практика (страница 2)

Разгон с модификацией VRM

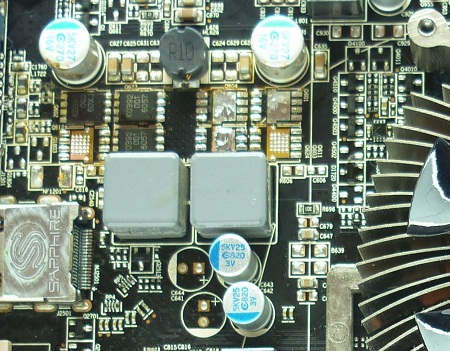

В стремлении достигнуть еще больших частот и производительности, было решено усилить регулятор напряжения, установив транзисторы по стандартной схеме. Для верхнего плеча выбраны Mosfet Renesas RJK03B9DPA, для нижнего – RJK0392DPA, установленные попарно.

Приведу таблицу для сравнения характеристик

Новая система питания лучше по всем характеристикам и должна обеспечить более чем троекратное преимущество по нагрузочным характеристикам. Производить монтаж на данную видеокарту достаточно просто. Никаких дополнительных элементов, таких как резисторы в цепи затворов, распаивать не пришлось.

После контрольной прозвонки видеокарта была установлена в тестовый стенд и… не запустилась. Не отключая стенда, я замерил напряжение на графическом процессоре, оно было занижено до ~0.7 В и ощутимо колебалось с амплитудой 0.2 В. Процесс модификации подсистемы VRM немедленно перешел в ремонт.

По итогам диагностики выяснилось, что у мосфета в первой фазе питания по неизвестной причине был пробит переход затвор-исток, и 12 В с блока питания какое-то время подавались напрямую на встроенный драйвер APW7098.

Что удивительно, переход сток-исток оказался цел, и транзистор оставался закрытым на протяжении всего времени. Таким образом, первая фаза не давала нормально работать системе, но и короткого замыкания не вызывала. К сожалению, из-за произошедшего был частично поврежден ШИМ-контроллер. И чтобы видеокарта заработала, пришлось выпаять всю первую фазу питания.

С учетом того, что запасные детали из Китая могут ехать долго и исход ремонта еще под вопросом, было принято решение протестировать видеокарту в том состоянии, в каком она находилась. Иронично, но даже в таком урезанном состоянии регулятор напряжения был способен выдерживать ток нагрузки 90 А (против 56 А в штатной конструкции). Кроме того, при прочих равных условиях в нагрузке упала и температура мосфетов – до 47 градусов Цельсия против изначальных 52°C.

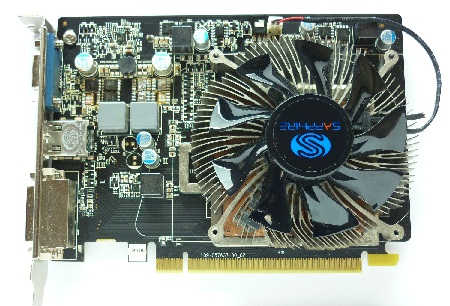

Для разгона с повышением напряжения штатная СО заменялась на уже знакомый по предыдущему материалу кулер Sapphire Radeon HD 5750 Vapor-X. Видеокарту удалось разогнать до 1300 МГц по частоте ядра при напряжении 1.3 В. С учетом аварийной подсистемы VRM я не решился на более высокие значения. Память производства Hynix взяла планку 1500 (6000 GDDR5) МГц без повышения напряжения.

Тестовый стенд

• Процессор: AMD FX-6300@3.8 ГГц (4.4 ГГц в режиме Turbo), NB@2.600 ГГц;
• Материнская плата: ASUS M5A97 rev1;
• Оперативная память: 8 Гбайт DDR3 1866 МГц;
• Накопитель SSD: Crucial m4 128 Гбайт (операционная система);
• Жесткий диск: Hitachi HDS721050CLA362, 500 Гбайт, 7200 об/мин (приложения);
• ПО для тестирования: Windows 10, Crimson 16.5.3, Fraps.

Прошу обратить внимание, что тестовая конфигурация отличается от таковой из предыдущей статьи, где рассматривалась Radeon R7 240 c памятью DDR3, и сравнивать результаты напрямую не совсем корректно.

Методика тестирования и ПО

Кроме того, немного изменился список тестируемых приложений – на замену Mafia 2 пришли Grand Theft Auto V и The Witcher 3: Wild Hunt. Тестовый пакет 3DMark представлен лишь бенчмарком Fire Strike.

Все приложения тестировались в разрешении 1920 x 1080. Если стендовая Sapphire Radeon R7 240 не в состоянии обеспечить минимальные 24 fps, то проводился дополнительный тест с разрешением экрана 1280 x 720.

Отмечу, что при максимальном разгоне видеокарта не совсем стабильно повела себя в Grand Theft Auto V, зависнув при первом запуске. Есть все основания полагать, что при восстановлении второй фазы питания проблема исчезнет. Остальные бенчмарки тестовый экземпляр прошел без каких-либо проблем.

Настройки приложений:

• 3DMark Fire Strike: настройки по умолчанию;
• Tomb Raider (2013): низкие настройки – preset минимальные, Motion Blur откл., визуальные эффекты откл., Vsync откл.;
• Tomb Raider (2013): ручные настройки – preset высокие, Motion Blur откл., визуальные эффекты вкл., Vsync откл.;
• Bioshock Infinite: Preset 8 – настройки бенчмарка по умолчанию, Preset 8;
• Bioshock Infinite: Preset 5 – настройки бенчмарка по умолчанию, Preset 5;
• Hitman Absolution: низкие настройки – preset самые низкие, сглаживание откл., Vsync откл.;
• Hitman Absolution: ручные настройки – preset высокие, сглаживание откл., Vsync откл.;
• Resident Evil 6: высокие настройки – preset high, сглаживание откл., Vsync откл.;
• Grand Theft Auto V:preset минимальные, Vsync откл.;
• The Witcher 3 Wild Hunt: деревня Белый Сад – preset минимальные, Vsync откл., деревня Белый Сад;
• The Witcher 3 Wild Hunt: деревня Белый Сад (720p) – 1280 x 720, preset минимальные, Vsync откл.

Результаты тестирования

Заключение

Видеокарта Sapphire Radeon R7 240 с памятью GDDR5 показала хороший разгонный потенциал, который в сочетании с удачной разблокировкой позволил получить выдающийся прирост производительности.

К недостаткам модели отнесем использование Mosfet FDMS7692 в нижних плечах преобразователя напряжения. Разгон с повышением напряжения потенциально может привести к перегрузке VRM и поломке. Кроме того, к ней же могут привести и действия пользователя по модернизации подсистемы питания.

В итоге разгон при напряжении 1.15 В в сочетании с разблокировкой можно рекомендовать как относительно безопасный и не требующий вмешательства в конструкцию устройства. На протяжении тестирования не понадобилось вносить никаких ручных правок в прошивку устройства, утилиты VBE7 оказалось достаточно для выполнения всех необходимых манипуляций.
