Система охлаждения
Пожалуй, это самый интересный момент обзора. Система охлаждения MSI Radeon R9 380 Armor 2X отлична от представленной ранее линейки Twin Frozr V и заслуживает отдельного внимания.

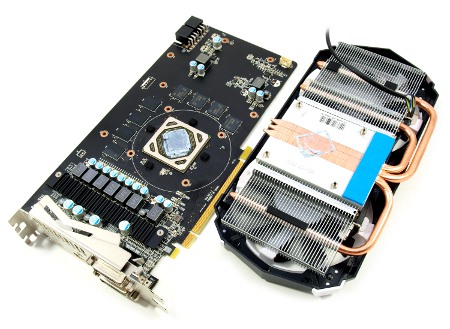

Крепление стандартное – четыре подпружиненных винтика в области графического процессора.

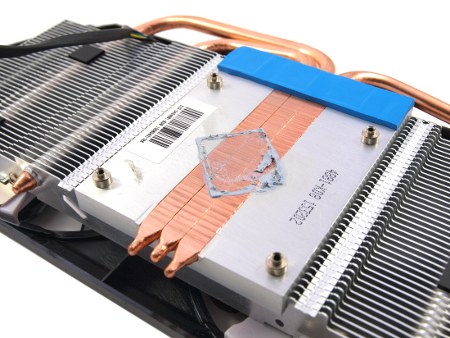

Непосредственно с GPU контактируют три медных тепловых трубки диаметром 6 мм каждая. При этом в нашем случае термоинтерфейс слегка подсох. Часть алюминиевого основания отводит тепло от четырех микросхем видеопамяти из восьми.
реклама
Специальные рамки не позволяют беспрепятственно снять кожух с вентиляторами, но мне удалось сделать более-менее приличный кадр.
Основной радиатор не отличается изысканностью форм и набран из 40 пластин. В свою очередь они пронизаны тепловыми трубками, причем в местах соединения следов припоя обнаружить не удалось, что говорит о простом контакте.

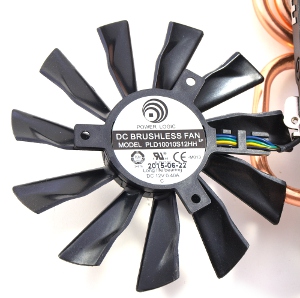

Штатные вентиляторы изготовлены компанией Power Logic, модели PLD10010S12HH. Скорость вращения составляет 1000-2900 об/мин, характеристики 12 В и 0.40 А.

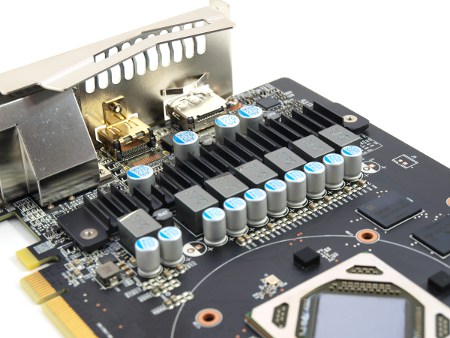

Для элементов подсистемы питания видеокарты используется отдельный низкопрофильный радиатор.
реклама
Печатная плата

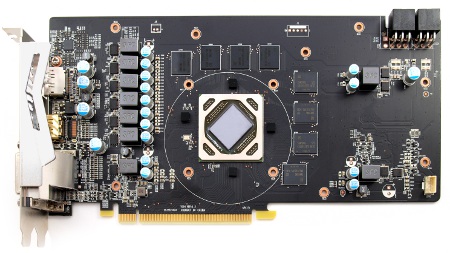

Как приятный сюрприз отметим, что печатная плата досталась новинке от модели MSI Radeon R9 380 Gaming 2G. Это означает использование всех ее преимуществ в виде утилит, программного обеспечения и версий BIOS.

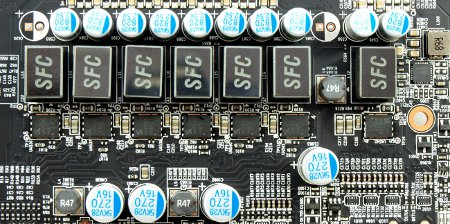

Инженеры задействовали качественную элементную базу, в том числе твердотельные конденсаторы Solid CAP, катушки с ферритовым сердечником SFC и экономичные конденсаторы HI-c CAP.
Подсистема питания не тронута и даже не урезана, функционируя по схожей схеме «6+1+2», где шесть фаз предназначены для графического процессора (работают через удвоители, конечная формула выглядит как 3 х 2), одна – для PLL и две – для видеопамяти.
За управление отвечает хорошо знакомый нашим читателям ШИМ-контроллер NCP81022, который поддерживает управление напряжением.

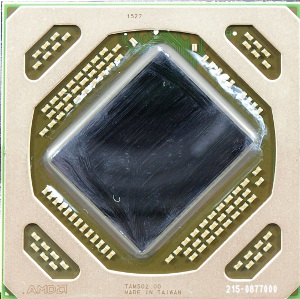

Сердцем видеокарты стал графический процессор Tonga, произведенный по 28 нм техпроцессу в июле 2015 года. Он включает 1792 шейдера, 32 блока растеризации и 112 текстурных блоков.
реклама

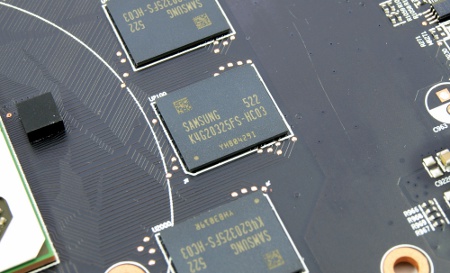

На плате распаяны восемь микросхем памяти по 256 Мбайт каждая производства Samsung с шиной обмена данных 256 бит, что обеспечивает общий объем памяти в 2 Гбайта.
Паспортная частота составляет 1375 МГц (эффективная частота 5500 МГц).
