Тестовый стенд
Тестирование видеокарты Gigabyte Radeon R9 380 WindForce 2X проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 16.1 HotFix;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.5;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.1;
- MSI Kombustor 3.5.1.0.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.2.0.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Помимо системы охлаждения видеокарте Gigabyte Radeon R9 380 WindForce 2X достались и тактовые частоты своей предшественницы. Графическое ядро работает при 970 МГц, память –1375 МГц. Что изменилось, так это скорость вращения крыльчаток вентиляторов для всех режимов, а также диапазон их работы. Разработчики сместили его в сторону уменьшения шума.

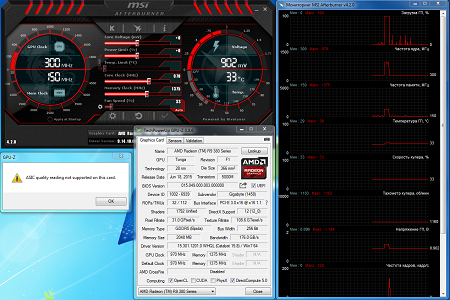

Без нагрузки частоты снижаются до 300/150 МГц, температура держится на отметке в 33°C при 1150 об/мин.
В играх и бенчмарках ситуация складывается следующим образом: при достижении 45°C вентиляторы переходят в более активную фазу и начинают повышать свои обороты.
реклама

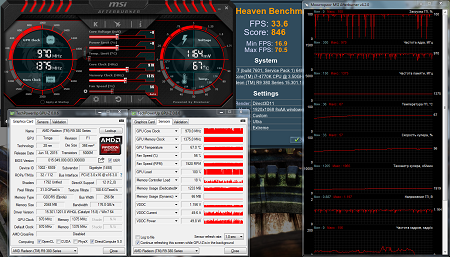

После нескольких прогонов Heaven Benchmark 4.0 они балансируют на отметке 1900-1950 об/мин, не давая прогреться графическому процессору выше 67°C. Уровень шума остается чуть ниже среднего, что благоприятно сказывается на общем шуме ПК.
Стресс-тест MSI Kombustor является более серьезным противником, но ситуация не катастрофическая. Конечно, тактовые частоты снижаются, как и напряжение, но система охлаждения продолжает удерживать температуру в разумных пределах.
Правда, по показаниям тахометра скорость вращения крыльчаток повышается до 2100 об/мин, что позволяет различать видеокарту на фоне системного блока.

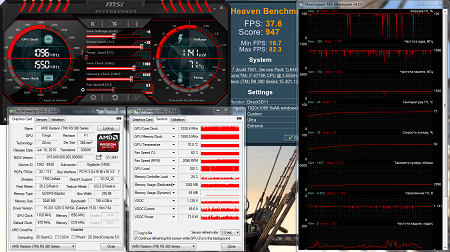

Начальный разгон проводится без затрагивания напряжения. При следующих настройках удалось добиться повышения тактовой частоты ядра до 1100 МГц, видеопамяти – до 1550 МГц:
- Скорость вращения вентиляторов – Auto;
- Power Limit – +20%.
По сравнению с предыдущими моделями Radeon R9 380 результаты посредственные.
При переходе к попытке максимального разгона были выставлены следующие настройки:
- Скорость вращения вентиляторов – 100% (3600 об/мин);
- Power Limit – +20%.

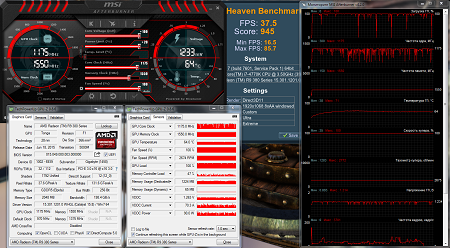

Здесь ситуация двоякая: GPU удалось покорить планку в 1175 МГц, и это очень хороший показатель для воздушной системы охлаждения. Но рост производительности нивелировался троттлингом ядра.
В ситуациях подобной этой вспоминаешь линейку Radeon HD 7870, где зашитое в BIOS низкое значение TDP заставляло видеокарты пропускать такты, что вело к снижению быстродействия. Здесь же при новых технологиях и алгоритмах динамическая тактовая частота просто сбрасывается до эталонной и ниже.
Проще говоря, модель Gigabyte Radeon R9 380 WindForce 2X «задушена» параметром TDP для меньшего энергопотребления.
Исследование потенциала системы охлаждения

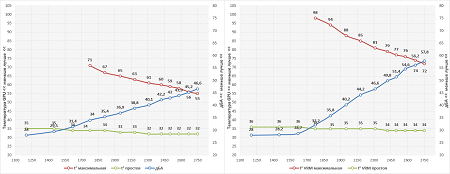

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Тестируемая видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
реклама
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Заключение
Начнем со списка достоинств и недостатков рассмотренной модели.
Плюсы Gigabyte Radeon R9 380 WindForce 2X:
- Производительная система охлаждения;
- Усиленная подсистема питания;
- Качественная элементная база;
- Низкая стоимость.
Минусы видеокарты:
- Сбрасывание частот под нагрузкой (троттлинг).
На фоне своей предшественницы в виде Gigabyte Radeon R9 380 G1 Gaming видеокарта, ставшая героем материала, смотрится блекло. Но здесь стоит вспомнить одну немаловажную деталь: они рассчитаны на разные аудитории.
Модель Gigabyte Radeon R9 380 WindForce 2X представлена разработчиками как бюджетная версия, и правда, если пробежаться по ценникам розничных магазинов, можно выяснить, что разница достигает двух-трех тысяч рублей, что, согласитесь, немало. Если оценивать ее с этой позиции, то видеокарта получилась сбалансированной и рассчитанной на среднестатистического пользователя, который не стремится к покорению вершин разгона.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Gigabyte Radeon R9 380 WindForce 2X;
- А также лично donnerjack.
