Система охлаждения
Видеокарта Gigabyte Radeon R9 380 WindForce 2X оснащена системой охлаждения, которая постоянно модифицируется и обновляется с момента своего появления в 2010 году. В данном случае она крепится с помощью четырех подпружиненных винтиков.

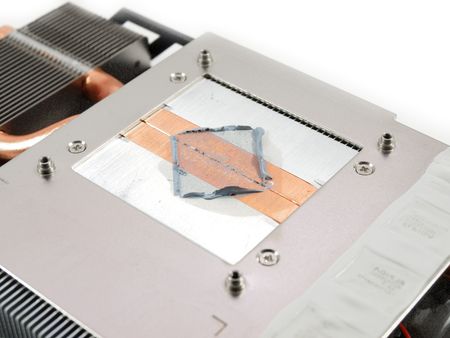

Алюминиевое основание пронизано двумя восьмимиллиметровыми трубками, применена технология прямого контакта. Кроме того, инженеры нарастили дополнительную пластину для отвода тепла от всех микросхем видеопамяти.
реклама

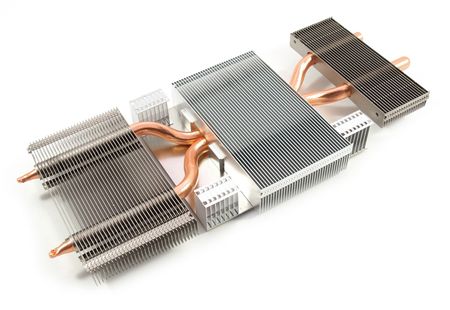

Главный элемент любой системы охлаждения – это радиатор. Здесь используется трехсекционный охладитель с алюминиевыми пластинами разной геометрической формы. Все они пронизаны тепловыми трубками и пропаяны к ним.
Что касается вентиляторов, то они представлены фирмой Everflow. Это стандартная девятилопастная модель Т129215SM, диаметр крыльчатки составляет 87 мм, характеристики 12 В и 0.25 А.

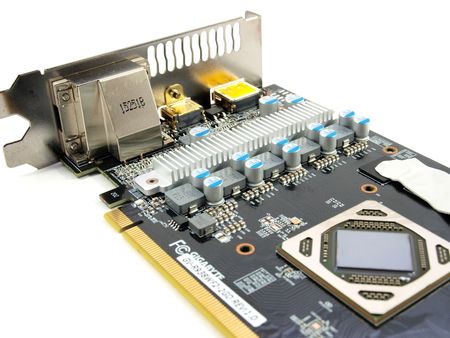

Не забыта и подсистема питания, тепло с которой отводит низкопрофильный радиатор через серую термопрокладку.
Печатная плата
реклама

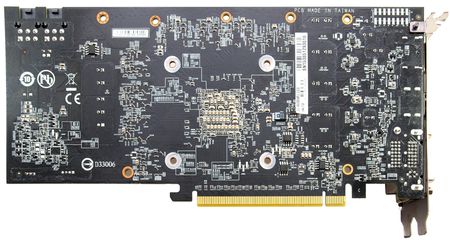

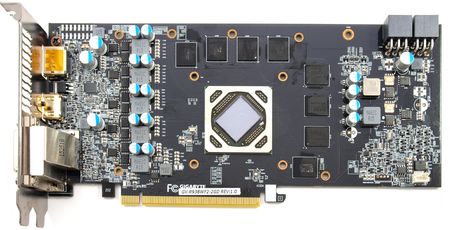

Печатная плата Gigabyte Radeon R9 380 WindForce 2X досталась ей от предыдущей модели, построенной на графическом процессоре Tonga – Gigabyte Radeon R9 285.
Все прежние достоинства сохранены: элементная база построена по фирменной концепции Ultra Durable VGA, которая предполагает использование твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Дополнительно некоторые слои меди в печатной плате получили удвоенную толщину, что позволяет снизить общее электрическое сопротивление и обеспечить более эффективный отвод тепла.

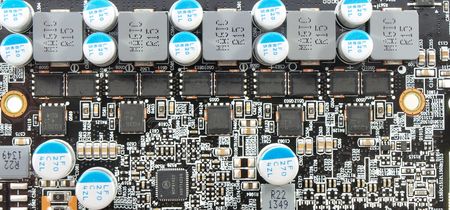

Подсистема питания реализована по формуле «5+1+1», где пять фаз отводится на графический процессор, одна – для микросхем памяти, и последняя – для PLL. ШИМ-контроллер NCP81022 расположился чуть ниже.

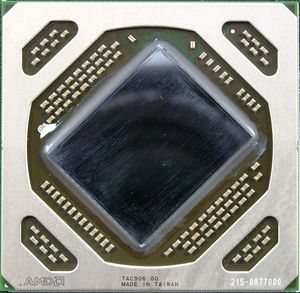

Сердцем видеокарты стал GPU Tonga, произведенный по 28 нм техпроцессу в июне 2015 года. Он включает 1792 шейдера, 32 блока растеризации и 112 текстурных блоков.
Общий объем видеопамяти составляет 2048 Мбайт, он набран восемью микросхемами по 256 Мбайт каждая с маркировкой Elpida W2032BBBG.
Паспортная частота памяти – 1375 МГц (эффективная частота 5500 МГц). Обмен данными осуществляется посредством 256-битной шины.
