Выбираем материнскую плату Socket 1151 верхнего ценового диапазона: модели на чипсете Intel H170 (страница 2)
реклама
Платы c PCH H170 ATX*
*Стоимостью от 8 000 до 12 000 рублей.Форм-фактор |
|
|
|
|
Производитель |
|
|
|
|
Модель |
|
|
|
|
Питание |
|
|
|
|
Память |
|
|
|
|
Видеовыходы |
|
|
|
|
Слоты |
1 PCIe 3.0 x4; 3 PCIe 3.0 x1; 2 PCI |
1 PCIe 3.0 x4; 2 PCIe 3.0 x1; 3 PCI |
1 PCIe 3.0 x4; 4 PCIe 3.0 x1 |
1 PCIe 3.0 x4; 2 PCIe 3.0 x1; 3 PCI |
Порты |
1 SATA Express; 4 SATA 6 Гбит/с |
6 SATA 6 Гбит/с |
1 SATA Express; 4 SATA 6 Гбит/с |
4 SATA 6 Гбит/с |
Сеть |
|
|
|
|
Звук |
|
|
|
|
USB |
6 USB 3.0; 4 USB 2.0 |
6 USB 2.0 |
1 USB 3.1 Type-C; 6 USB 3.0; 8 USB 2.0 |
6 USB 3.0; 4 USB 2.0 |
Цена |
|
|
|
|
Высшая лига среди материнских плат на базе Intel H170. Легко заметить, что в этом сегменте производители стараются завлечь покупателя припиской Gaming и позиционированием своих моделей в игровой класс. Посмотрим, чем решения для геймеров отличаются от обычных системных плат.
Удобство подключения и порты

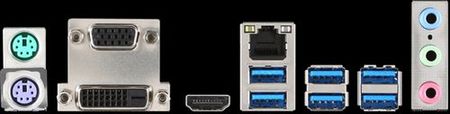

MSI H170A PC Mate.
реклама
Это самая доступная материнская плата форм-фактора ATX. Видимо, производитель считает, что геймеры всего мира до сих пор пользуются мышками и клавиатурами с разъемами PS/2. Хотя на самом деле все давно перешли на модели с USB. С другой стороны, наличие шести портов USB 3.0 достаточно для подключения любого количества периферийных устройств.

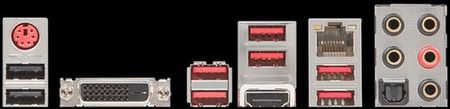

MSI H170 Gaming M3.
У игровой системной платы иная расцветка портов. Красные USB от черных отличаются типом поддержки (USB 2.0 и 3.0). И если внимательно посмотреть, становится понятно, что MSI действительно подготовилась к целевой группе: восемь USB, полный набор аудиовходов и выходов – прекрасная работа.

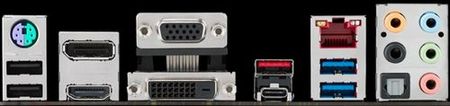

ASUS H170 Pro Gaming.
реклама
Первая модель с честной поддержкой USB 3.1. Сзади разведено два порта Type C и Type A, четыре видеовыхода, но вместо PS/2 я бы добавил еще парочку USB, поскольку суммарное количество USB всего четыре штуки.
MSI H170A Gaming Pro.
Как говорит производитель, Gaming Pro – эволюционная вершина развития игровых материнских плат MSI на чипсете Н170. Два порта USB из восьми относятся к стандарту 3.1.
В принципе, вся задняя панель похожа на версию Gaming M3 с одним отличием, USB 3.1. Но мне непонятно, как думают разработчики: попробуйте различить USB 3.0 и 3.1! Не получается, а все потому, что они выкрашены в один и тот же цвет.
Система питания и дизайн

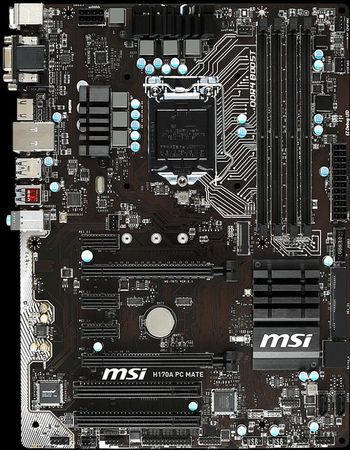

MSI H170A PC Mate.
Пример рассудительности и целесообразности. Компания MSI и М.2 добавила, и систему питания охладила, и SATA Express вкупе с парой USB 3.1 Type-A установила для разнообразия. Грубых ошибок в дизайне не обнаружилось, придраться можно только к дополнительным разъемам USB 2.0 без стенок. Оба PCI-e полностью работоспособные и при подключении двух видеокарт остальные разъемы остаются доступными.
Вкупе с поддержкой DDR4 получается неплохая материнская плата, вот только выделяется она лишь на фоне ценовых конкурентов в диапазоне от 8 до 12 тысяч, если добавить остальных, то MSI может пожалеть об установленной цене.

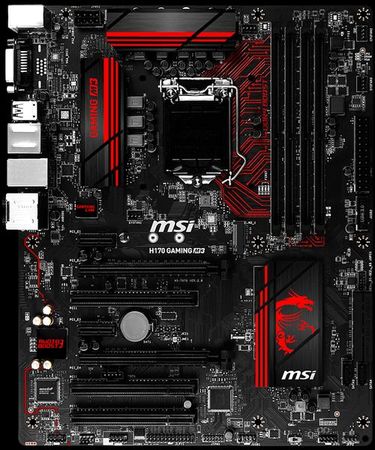

MSI H170 Gaming M3.
Самая доступная игровая плата среди рассматриваемых моделей. У нее есть несколько интересных особенностей, в числе которых игровой сетевой адаптер Killer E2400 и неплохая звуковая система на основе кодека Realtek 1150. Кроме того, MSI разместила разъем М.2 и сделала нормальный отступ от первого PCI-e 16x.
Но надо помнить, что слот PCI_E4 будет работать в режиме PCI-e 3.0 x1, если в слотах PCI_E1 или PCI_E3 установлены устройства. Странное ограничение, учитывая наличие достаточного количества линий PCI-e в самом чипсете.

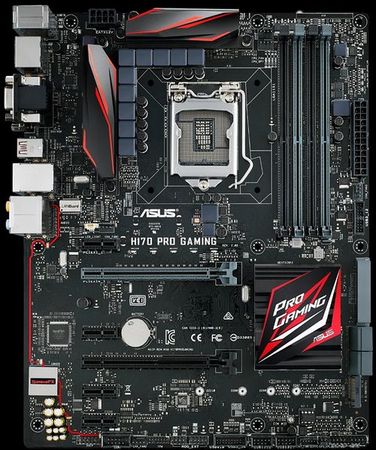

ASUS H170 Pro Gaming.
реклама
Посмотрите на расположение разъема M.2. Не советую им пользоваться, если в будущем планируете собрать систему из двух видеокарт. Все тепло будет поступать как раз на накопитель, установленный в М.2. Очевидно, в компании неплохо проработали дизайн, сделав отступ от первого слота, но забыли о нагреве современных графических ускорителей
Разработчики ASUS уделили много времени, разрабатывая плату для игроков, поэтому в качестве сетевого адаптера выступает Intel I219V, а за звук отвечает SupremeFX. Обе секции системы питания охлаждаются индивидуальными радиаторами. А на сетевом адаптере стоит пассивная защита от пробития. Суммарно в тесте именно эта плата по своим характеристикам оказалась наиболее оснащенной. И все это предлагается использовать с памятью DDR4.
MSI H170A Gaming Pro.
Как странно иногда меняются приоритеты у производителей. Вот была отлично сбалансированная плата MSI H170 Gaming M3. Убрали с нее слот М.2, заменив его никому не нужным SATA Express, добавили два порта USB 3.1, Killer E2400 исчез, его место занял Intel I219V, а под занавес поставили систему освещения с RGB светодиодами. И все эти изменения потянули почти на полторы тысячи рублей.
Но, на мой взгляд, разумный покупатель отдаст свое предпочтение не подсветке, а настоящим возможностям, таким как М.2. и прочему. Поэтому ни подсветка, ни локальные упрощения не помогут данной модели поспеть за лидерами. А завышенная стоимость (11 000 рублей) едва ли добавит ей популярности.
Подведение итогов
Настало время подвести итоги выбора материнской платы на чипсете Intel H170 в ценовом диапазоне 8 000 – 12 000 рублей. Модели расставлены слева направо по уменьшению привлекательности.
Форм-фактор |
|
|
|
|
|
|
|
|
Производитель |
|
|
|
|
|
|
|
|
Модель |
|
|
|
|
|
|
|
|
Цена |
|
|
|
|
|
|
|
|
Охлаждение |
|
|
|
|
|
|
|
|
Питание |
|
|
|
|
|
|
|
|
Память |
|
|
|
|
|
|
|
|
Видеовыходы |
|
|
|
|
|
|
|
|
Слоты |
|
|
|
|
|
|
|
|
Порты |
|
|
|
|
|
|
|
|
Сеть |
|
|
|
|
|
|
|
|
Звук |
|
|
|
|
|
|
|
|
USB |
|
|
|
|
|
|
|
|
Оснащенность |
|
|
|
|
|
|
|
|
Итого |
|
|
|
|
|
|
|
|
Для лучшего понимания происходящего проясним два фактора. Количество баллов накапливается по мере оценки оснащения материнских плат: чем лучше функциональность, тем больше баллов. Но итоговая оценка выставляется, исходя из стоимости модели. При лучшем оснащении и низком ценнике результат будет выше.
Заключение
Вот, где правда зарылась – наиболее доступная материнская плата из рассмотренных, не обладающая никакими излишествами, становится победителем. Модель MSI H170A PC Mate оснащена всем необходимым, в том числе двумя портами USB 3.1, M.2 и тремя видеовыходами. А подвело ее отсутствие радиаторов и среднее качество системы питания. Тем не менее, ей хватило очков вырваться вперед.
На третьем месте с небольшим отставанием (зато на голову выше по оснащению и функциональности) идет системная плата ASUS H170 Pro Gaming. У нее в распоряжении DisplayPort (лишь ASUS предлагает этот разъем на материнских платах в данном ценовом диапазоне) и оба USB 3.1 порта Type A и Type C. А также добротные системы питания и охлаждения.
А что же второе место? Его внезапно заняла малютка – модель форм-фактора ITX. Несмотря на то, что ASUS H170I-Plus D3 поддерживает только память DDR3, что расстроит некоторых, в остальном она максимально оснащена для столь компактного решения. Помимо всего прочего пользователь получает DisplayPort, Bluetooth 4.0 и Wi-Fi стандарта ac. Эх, наделили бы ее разработчики системой охлаждения VRM – вышла бы конфетка.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
