Существует определенная категория пользователей, которая не приемлет разгон. Причины этого разнообразны: кому-то просто не хочется утруждать себя, а кому-то достаточно и того, что энная часть процессоров изначально обеспечивает приличный уровень быстродействия. Отдельным стимулом служит то, что «неразгонные» материнские платы обычно стоят дешевле, зачастую отличаясь лишь микросхемой набора системной логики.
Но сегодня производители уже не озадачиваются проектированием множества технологических дизайнов: используется несколько эталонных вариантов, которые слегка модифицируются, либо нет и этого, заменяется лишь набор системной логики и декоративные элементы вроде радиаторов и расцветки печатной платы – это дешевле, нежели создание специальных проектов и отладка их выпуска.
MSI B360 Gaming Plus тоже не полностью индивидуальна, но своя особенность у нее есть: лежащая в ее основе печатная плата применяется только в «неразгонных» моделях MSI B360A-Pro и MSI H370 Gaming Plus. Ни одной модели, сочетающей эту печатную плату и Intel Z370, на момент написания этих строк на сайте MSI найти не удалось. Неужели она настолько бюджетна по технической части? Постараемся это выяснить.
| Модель | MSI B360 Gaming Plus |
| Официальный сайт | Страница материнской платы на сайте производителя |
| Средняя цена*, руб. | ~7 000 |
| Процессоры | Intel Core i3, Core i5, Core i7; в исполнении LGA 1151-v2 |
| Набор системной логики | Intel B360 |
| Оперативная память | 4 x DDR4 разъема DIMM; До 64 Гбайт (небуферизованной, не-ECC и ECC); Поддержка двухканального режима и Intel X.M.P.; Поддержка DDR4 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC892 (до 8 каналов) |
| Сеть | 1 x Intel I219-V (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16; 1 слот PCI-Express x16 физически как 3.0 х4; 4 слота PCI Express 3.0 х1 |
| Поддержка графических тандемов | AMD CrossFire |
| Дисковая подсистема | 5 х SATA 6 Гбит/с; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane; 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 и SATA 6 Гбит/с |
| USB | 2 порта USB 3.1 Gen 2 (1 Type A и один Type C на задней панели); 4 порта USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и 2 порта на задней панели платы); 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX; 1 x 8-pin ATX 12V; 1 x 6-pin ATX PCIe 12V; 5 x SATA 6 Гбит/с; 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin); 5 разъемов для подключения дополнительных вентиляторов (5 х 4-pin); 1 разъем для подключения СЖО (4-pin); 2 колодки лицевой панели корпуса; 1 колодка аудиоразъемов корпуса; 2 колодки USB 2.0 для подключения 4 портов; 2 колодки USB 3.1 Gen1 для подключения 4 портов; 1 колодка COM; 1 колодка LPT; 1 колодка Thunderbolt; 1 колодка TPM; Перемычка сброса настроек CMOS; 1 разъем для подключения светодиодной подсветки |
| Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры; 2 порта USB 3.1 Gen2 (Type A и Type C); 2 порта USB 3.1 Gen1; 2 порта USB 2.0; DVI-D; DisplayPort; 1 сетевой порт RJ-45; 6 аудиоразъемов |
| Контроллер I/O | Nuvoton NCT6795D |
| BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 304 х 243 |
| Форм-фактор | ATX |
В качестве упаковки используется картонная коробка стандартных для форм-фактора ATX размеров, лишенная каких-либо дополнительных украшений и дополнений.
Комплект поставки MSI B360 Gaming Plus традиционен для бюджетного класса:
Оформление MSI B360 Gaming Plus полностью соответствует нынешнему дизайну линейки MSI Gaming: черный текстолит с ярко-красными полосами. Причем, как можно заметить, радиаторы на микросхеме набора системной логики и элементах цепей питания процессора хоть и являются отдельным конструктивным элементом, но рисунок на них полностью согласован с рисунком на плате.
Не лишена системная плата и декоративной подсветки, но в сильно упрощенном варианте: с тыльной стороны печатной платы распаяна цепочка светодиодов вдоль аудиотракта.
Еще один светодиод установлен под защелкой верхнего слота PEG.
Иной подсветки на печатной плате нет.
Хотя к ней можно отнести еще и четыре светодиода с лицевой стороны платы над разъемом основного питания ATX, относящихся к технологии MSI EZ Debug.
Светодиоды с маркировкой «CPU», «DRAM», «VGA» и «BOOT» загораются и гаснут последовательно, сигнализируя о прохождении материнской платой соответствующих этапов инициализации компонентов при запуске системы. Это своеобразный, сильно упрощенный вариант индикатора POST-кодов. Светодиоды MSI EZ Debug загораются только в момент запуска системы и затем гаснут, в работающей системе они не светятся.
Помимо встроенной подсветки, на печатной плате в левом нижнем углу установлен один разъем с маркировкой «JRGB1» для подключения внешней светодиодной подсветки.
К сожалению, управление подсветкой можно осуществлять только через фирменное приложение MSI MysticLight, которое предлагает лишь Windows-реализацию, сторонникам управления через BIOS и открытых операционных систем придется искать обходные пути.
Управлять можно лишь цепочкой светодиодов вдоль аудиотракта, которая по умолчанию светится красным: допускается менять ее цвет, а также задавать режимы свечения (плавная пульсация, мигание, вспышки и прочее). Светодиод под слотом PEG светится белым и неуправляем, но его практически не видно при установке массивной видеокарты (а если использовать видеокарту и память с подсветкой, он и вовсе «теряется»).
Кроме того, MSI MysticLight умеет управлять и подсветкой модулей оперативной памяти: проверочный комплект 2 х 8 Гбайт Corsair Vengeance RGB DDR4-3600 (CMR16GX4M2C3600C18W) опознался и управлялся.
На MSI B360 Gaming Plus установлено три радиатора. Радиатор, примененный на микросхеме набора системной логики Intel B360, довольно крупный – по сути это просто толстая пластина из алюминиевого сплава неровной формы с выточенными углублениями.
Закрепляется он на плате посредством двух подпружиненных винтов.
На элементах цепей питания процессора установлены два независимых теплорассеивателя из алюминиевого сплава, не контактирующих друг с другом (например, посредством теплотрубки).
Тут также применяется винтовое крепление, но уже без использования пружин.
В роли термоинтерфейса выступают специальные прокладки и есть признаки того, что в скором времени у данной платы может проявиться характерная для материнских плат MSI проблема «текущих прокладок» – подтеки под радиаторами (вытекает диэлектрический силикон, которым пропитывают термопрокладки).
Проблема косметическая, хотя и неприятная.
Расположение отверстий для крепления систем охлаждения процессора сохраняет совместимость с предыдущими поколениями LGA 115*. И пользователям, обновляющим уже имеющийся ПК, нет необходимости лишь по этой причине искать крепление или подбирать новую СО. Впрочем, последней необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено сразу семь четырехконтактных разъемов. Но их размещение весьма неравномерное: сразу четыре мы найдем в правом верхнем углу платы (процессорный, для помпы СЖО, два периферийных), только один размещен в центре платы и еще два – по нижнему краю.
Все разъемы для вентиляторов оснащены контроллерами Nuvoton 3947S, а потому регулировка уровня оборотов доступна не только для четырехконтактных ШИМ-моделей, но и старых, трехконтактных.
Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS, в разделе Hardware Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC.
Можно задать время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности крыльчаток при мелких скачках температуры. Полной остановки вентиляторов можно добиться, только активировав режим DC. В качестве источника температуры можно использовать датчики процессора и некий «System».
По умолчанию регулировка оборотов включена только на разъеме CPU_FAN1 и PUMP_FAN1. На остальных разъемах выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
Архитектура ЦП Intel в исполнении LGA 1151 подразумевает подведение к процессору четырех питающих напряжений – CPU VCore, iGPU (VAXG), VCCIO и VCCSA.
На рассматриваемой материнской плате питание процессора построено по схеме с небольшим ухищрением, способным ввести в заблуждение: однофазный независимый преобразователь VCCSA под управлением некоего ШИМ-контроллера с маркировкой «8Y=4M».
Однофазный независимый преобразователь VCCIO базируется на некоей микросхеме «AWS7PC», опознать которую мне не удалось, но очень похоже, что это микросхема типа Dr.Mos – два или три мосфета, собранные в один корпус.
Дроссель единственной фазы преобразователя питания VCCIO поставлен в один ряд с дросселями преобразователя VCore, чем визуально увеличивает количество фаз последнего. Ведь мосфеты скрыты под радиатором, а маркировку ШИМ-контроллера на многих фотографиях просто так не рассмотреть. На самом деле это Richtek RT3607BC, спецификации которого однозначны.
Features:
Данный контроллер допускает максимум «4 + 2» фазы, ни о каких семи (5+2) фазах, как это может показаться, речи нет. В ШИМ-контроллер интегрировано три драйвера фаз, еще три драйвера (один на VCore, два на iGPU) распаяно среди элементов фаз iGPU и VCore над процессорным разъемом.
В качестве силовых элементов на каждую фазу VCore установлено по два Sinopower SM4503 и Sinopower SM4337, в iGPU – по два Sinopower SM4503 и одному Sinopower SM4337
Однофазное питание памяти работает под управлением ШИМ-контроллера с маркировкой «8Y=4F». В качестве мосфетов используется два Nikos PK632BA и один Nikos PK816BA.
Количество слотов оперативной памяти четыре.
Они оснащены классическими защелками с обеих сторон, однако проблемой это не является: при установке длинномерных видеокарт с толстыми силовыми пластинами систем охлаждения в слот PEG защелки не будут заблокированы.
Для рассматриваемой системной платы MSI обещает поддержку до 64 Гбайт оперативной памяти в двухканальном режиме.
Предельная поддерживаемая частота – 2666 МГц (в BIOS более высоких частот нет), что является ограничением набора системной логики Intel B360. И активация XMP-профиля с более высокой частотой не позволяет обойти этот лимит.
Под разъемом основного питания ATX на плате есть два посадочных места под 20-контактные колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0), ориентированных по отношению к плоскости платы в разных направления, но распаяна лишь одна из них. Реализованы они благодаря возможностям Intel B360, дополнительные контроллеры не используются.
Еще ниже установлено четыре SATA, ориентированных параллельно плоскости платы («лежачие» разъемы), и один SATA, перпендикулярный к плоскости платы.
Установка длинномерной видеокарты с массивной системой охлаждения приводит к тому, что слегка накрываются верхние два разъема SATA, однако в целом доступ к ним остается неплохим. Если же установить видеокарту в нижний слот PEG, то тут будет полностью заблокирован нижний SATA.
Правда, есть ли у такого варианта сборки смысл – большой вопрос: нижний PEG является лишь PCI-E 3.0 x4.
В дополнение к пяти SATA на печатной плате над верхним PEG установлено одно посадочное место M.2.
Допускается установка PCI-Express 3.0 x4 карт расширения (в том числе AHCI/NVMe SSD) и SATA SSD. Поддерживаются типоразмеры 22 х 24 мм, 22 х 60 мм, 22 х 80 мм и 22 х 110 мм.
По нижнему краю системной платы мы обнаружим:
Аудиотракт до неприличия скромен: хоть он и изолирован с целью уменьшения электромагнитных наводок участками текстолита, лишенными токопроводящих слоев, самой элементной базы минимум:
Старый восьмиканальный контроллер Realtek ALC892 без каких-либо дополнительных усилителей и прочего. Из имиджевой сопутствующей обвязки – четыре конденсатора Nichicon.
И все же аудиоразъемы задней интерфейсной панели материнской платы позолочены.
Гигабитный сетевой контроллер размещен за задней интерфейсной панелью – Intel i219V.
За задней панелью мы найдем один ASMedia ASM1543 и два ASMedia ASM1562. Первый обеспечивает работу порта Type-C, а вторые – являются усилителями сигнала для интерфейса USB 3.1 Gen2, которые далеко не всегда применяются на платах среднего и низшего уровней.
На материнской плате установлено шесть слотов PCI-Express:
Из двух PEG подключен к процессору только верхний (он является слотом PCI-Express 3.0 x16). Второй PEG физически является PCI-Express 3.0 x4 и вместе с четырьмя PCI-Express 3.0 x1 подключен к набору системной логики Intel B360.
Помимо прочего, верхний PEG помещен в алюминиевый кожух, имеющий собственные точки пайки к плате: по заверениям MSI, технология «MSI PCI-E Still Armor» позволяет слоту лучше выдерживать физические нагрузки от видеокарт, обладающих большой массой.
Один нюанс: таковых точек дополнительной пайки я нашел всего две (около защелки слота) – эффект от такого усиления будет скорее иллюзорным.
Еще один момент, который можно счесть забавным – наличие на печатной плате дополнительного разъема для подачи питания на видеокарты через слоты PEG:
Какими мотивами руководствовались инженеры MSI – загадка. Во-первых, плата «неразгонная», и экстремальный разгон с использованием видеокарты верхнего ценового сегмента, когда ей будет не хватать питания – явление на грани фантастики. Во-вторых, тут под видеокарту пригоден скорее лишь верхний PEG. Конфигурацию Nvidia SLI тут не собрать по той же причине – всего четыре PCI-E, да и те от набора системной логики (вспоминаем DMI 3.0).
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, превратив его в полноценную SoC, а потому микросхемы флеш-памяти все также размещены около набора системной логики, на нижнем краю платы.
В данном случае это одна микросхема MXIC 25L128 объемом 128 Мбит, рядом с ней мы видим колодку JSPI1 для подключения программатора, что позволяет проводить прошивку микросхемы флеш-памяти напрямую при повреждении ее содержимого и невозможности запуска платы.
| Модель | MSI B360 Gaming Plus |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 2.30 за 28 мая 2018 года |
| BCLK | Недоступно |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 800 / 933 / 1066 / 1200 / 1333 / 1466 / 1600 / 1733 / 1866 / 2000 / 2133 / 2266 / 2400 / 2533 / 2666 Тайминги задаются как едино, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 8 до максимально допустимого для данной модели процессора с шагом 1, раздельно по ядрам и вместе (учитывая Turbo Boost), Offset AVX |
| Множитель процессора CPU Ring |
От 8 до максимально допустимого для данной модели процессора с шагом 1 |
| Напряжение CPU Core | Недоступно |
| Напряжение интегрированного графического ядра CPU (VAXG) | Недоступно |
| Напряжение CPU VCCIO | Фиксированное значение от 0.600 до 2.000 В с шагом 0.010 В |
| Напряжение CPU VCCSA | Фиксированное значение от 0.600 до 2.000 В с шагом 0.010 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Недоступно |
| Компенсация просадок напряжения CPU VAXG (LoadLine Calibration) | Недоступно |
| Напряжение оперативной памяти | Auto, от 0.600 до 2.200 В с шагом 0.010 В |
| Прочие напряжения | Недоступно |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функциональность BIOS | Профили настроек (шесть в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Только USB и FAT16/32; Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |

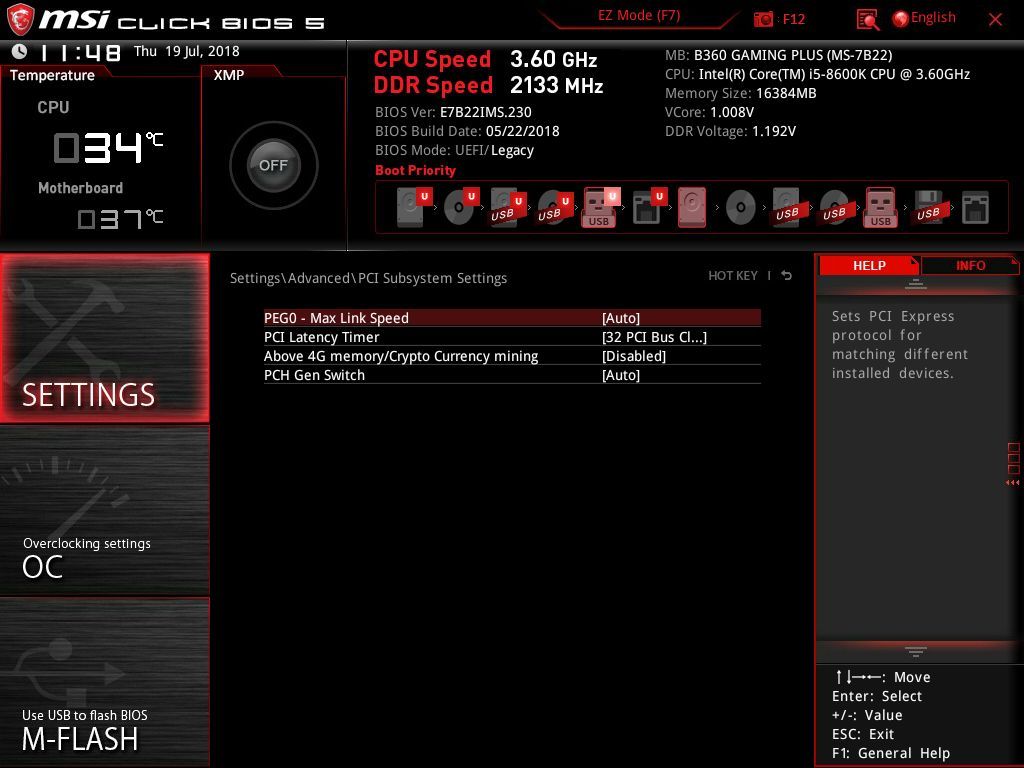

Версия BIOS – 2.30 (последняя на момент тестирования).
Тест MSI B360 Gaming Plus проводился со следующими комплектующими:
При настройках «по умолчанию» под LinX AVX частота работы стендового Intel Core i5-8600K в среднем составила почти 4100 МГц при нагрузке на все ядра (при активном в Windows режиме «Высокая производительность», при остальных частота падает до 3800 МГц, что является особенностью платформы, а не конкретной материнской платы).
Аналогичное происходило и в тесте Blender (2.79 x64; демонстрационная сцена «Barcelona Pavillion» с сайта проекта).
Подсистема питания процессора (напомню: используется система жидкостного охлаждения, какой-либо обдув отсутствует) при этом нагревалась максимум до 79°C.
В отношении разгона платформы LGA 1151 всех реинкарнаций все просто: он допускается только на моделях с чипсетами Intel Z-серии. Материнские платы с более низкими по рангу наборами системной логики (к коим относится и Intel B360) допускают возможность управления лишь частотой и таймингами оперативной памяти, причем первое лимитируется планкой в 2666 МГц.
В данном случае разгон памяти оказался стандартно-привычным: 14-14-14-14 при 2666 МГц.
Температуры цепей питания ЦП при продолжительной нагрузке стали греться немного сильнее: до 80°C (Blender) и 83°C (LinX AVX).
Еще раз напомню, что температуры в реальной эксплуатации могут отличаться, это зависит от корпуса системного блока и уровня реализации циркуляции воздуха в нем.
Среди решений на Intel B360 модель MSI B360 Gaming Plus является продуктом верхнего ценового диапазона. Однако по факту это средний класс, и на понятие «полу-ТОП» плата никак не тянет: простейшие радиаторы, пять SATA 6 Гбит/с, один разъем M.2, минимальный по конструкции аудиотракт, минимальная декоративная подсветка.
А ведь в этом ценовом сегменте уже идут модели на Intel Z370. За примером даже ходить далеко не нужно: у самой MSI в ассортименте есть Z370 Gaming Plus, с которой за небольшую доплату пользователь получает больше и SATA, и USB, и подсветки, а «вишенкой на торте» станет разгон. Если говорить об аналогичной цене, то за схожие деньги предлагается MSI Z370-A Pro – все то же самое, но без украшенного текстолита и «Gaming» в названии.
Иначе говоря, несмотря на неплохое техническое исполнение, из-за наличия альтернатив герой обзора представляет ограниченный интерес.
