Возможно, это финальная часть цикла, посвященного суперкулерам, в моем исполнении. На сегодняшний день через мои руки прошли двенадцать моделей двухсекционных систем охлаждения – это достаточно много, но полностью данный класс охватить все же не удалось.
В перечне оставшихся кулеров в основном устаревшие модели, многие из которых уже не выпускаются, и небольшое число новых. В случае последних интерес для изучения представляет лишь малая часть. Но факт остается фактом – с учетом того, что новые модели высокопроизводительных воздушных кулеров появляются все реже и реже, очередная часть цикла пока под вопросом. Другой вариант – смена платформы, но пока это слишком уж радикально, особенно в условиях нынешнего ценообразования.
Кроме того, если судить по репортажам с выставки Computex 2016, подбирать новых участников будет все сложнее и сложнее. Да, свежей крови пока нет, но говорить о том, что перед вами последний выпуск данной серии обзоров, я не буду. Скорее он подбивает итоги тестов.
И еще один фактор, который заслуживает внимания, заключается в превосходстве новейших СЖО «3 в 1» над кулерами. Как ни крути, а судя по Intel Broadwell-E, новые процессоры становятся горячее и гонятся хуже. Единственный плюс – прирост производительности, пусть небольшой, но все же. И в их случае для достижения низких температур придется обзаводиться системой жидкостного охлаждения. При этом воздушные СО пока не теряют своей актуальности, ведь в надежности и тишине им не отказать.
Лично я до сих пор большую часть времени держу свой Intel Core i7-5960Х на Thermalright Silver Arrow IB-E с одним вентилятором, и меня все устраивает. А поскольку процессорной производительности еще со времен i7-2600K более чем достаточно для большинства задач, включая рендер и работу с видео и 3D графикой, то можно сидеть и не нервничать. Революции не будет.
Но вернемся к теме материала, который по сути является продолжением предыдущего. Нынешние участники насколько же похожи, настолько же и отличаются. Самый бывалый из них это Noctua NH-D14 – австрийский экс-чемпион и эталон качества в своем классе. Вторым идет не менее знаменитый Ice Hammer IH-Thor, сделанный при поддержке компании Thermalright и являющийся прямым наследником легендарной модели SilverArrow. Третьим – очень большой и относительно молодой кулер DeepCool Assassin II, возможности которого пока неясны.
Как вы уже догадались, намечается бой поколений, да еще и в разном ценовом сегменте. И начнем мы с Noctua NH-D14. Хоть модель и старая, но многие читатели просили меня протестировать ее еще раз. И, собственно, вот этот кулер, который заменили уже рассмотренные Noctua NH-D15S и прямой наследник NH-D15. Думаю, многие сейчас вспомнят времена, когда Noctua NH-D14 только появился, золотое было время.
Noctua NH-D14 – предшественник Noctua NH-D15S и NH-D15, которого, как утверждают мои коллеги с разных ресурсов, преемники обходят, что ж, проверим. В плане конструктива он, конечно, не сильно выделяется из большинства двухсекционников, но свой шарм у него есть.
NH-D14 является классическим двухсекционным кулером с полностью симметричной конструкцией. Он имеет довольно внушительные габариты 158 х 140 x 160 мм и не малый вес 1240 г. Для его обдува используется 120 и 140 мм вентиляторы.
Ниже приведены дополнительные фотографии кулера со всех сторон. А далее я буду рассматривать радиатор и вентиляторы по отдельности.

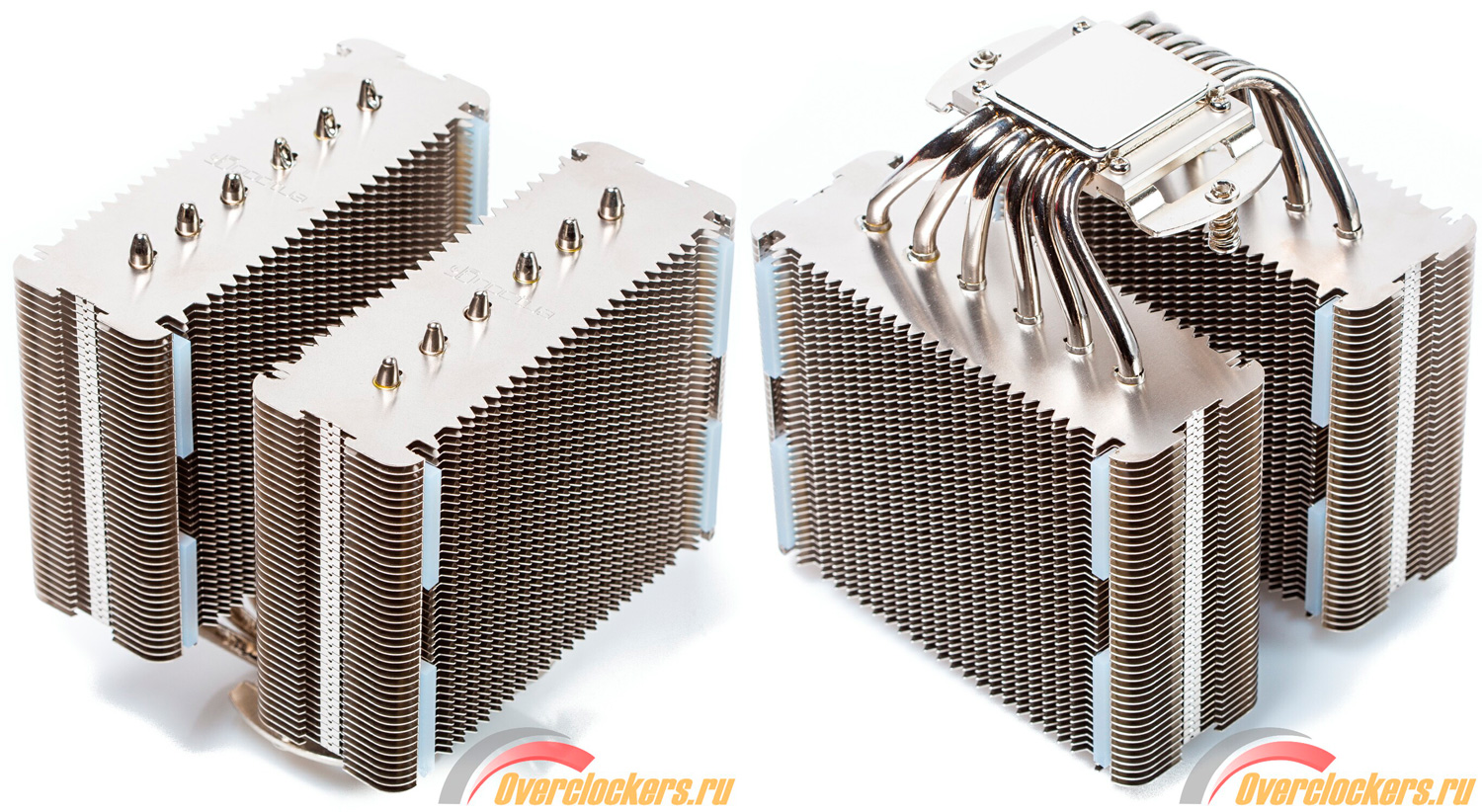

Перед нами двухсекционный радиатор, состоящий из тепловых трубок U – образной формы, основания из двух металлических пластин и алюминиевых ребер, нанизанных на ТТ. Тепловые трубки имеют никелированное покрытие, их диаметр составляет 6 мм, а количество их равно 6 шт. Вся эта конструкция весит, как заявляет австрийский «сововод», 900 г.
В ребрах радиатора ТТ расположены равномерно по всей длине, расстояние между ними 13мм, что не должно препятствовать воздушному потоку в сечении с межреберным расстоянием 2,5 мм, а толщина одного ребра равна 0.5 мм.
Каждая секция Noctua NH-D14 несет на себе по 48 пластин. Что дает ему довольно высокий показатель площади рассеивания равный ~12100 см2.
Толщина секций равна по 50 мм, при этом, они имеют открытый торец. Это хорошо скажется на работе в режиме низкого уровня статического давления. Расстояние между секциями 30 мм.
Зубчатая поверхность секций способствует уменьшению завихрений воздушного потока на входе.
Еще раз повторюсь, радиатор полностью симметричен. Основание находится четко по центру, каждая тепловая трубка имеет идентичный (зеркальный) изгиб, по разные стороны основания. ТТ в радиаторе находятся ровно по центру ребер.
В секциях есть пазы для силиконовых вставок, это как раз то, что хорошо забыто. Надежно и практично.
Австрийцы одни из немногих применяют в соединении между ребрами и ТТ, пайку, о чем свидетельствуют обильные следы припоя.
Тепло трубки проходят через две металлические пластины, в верхнюю уже вкручен крепеж с фиксирующими винтами, толщина основания равна 12 мм.
Тепловые трубки в основании, скорее всего, пропаяны, хотя припоя не видно, но это Noctua!!! Расстояние между ТТ в основании ~1 мм.
Основание выполнено из меди и имеет небольшой выступ под процессор размером 40 x 38 мм. Выступ имеет хорошее качество обработки, он гладкий, но отражение в нем расплывчатое, не четкое.
Тест с линейкой выявил небольшие неровности контактной поверхности D14. Есть и горб, и впадина.
Тем не менее, отпечаток получился довольно неплохим, хороший контакт в зоне местонахождения кристалла.
Для обдува радиатора используется два фирменных «Кремово-рыжих» вентилятора разных типоразмеров 140 и 120 мм. Это Noctua NF-P14 и NF-P12, вентиляторы уже давно снятые с производства, а если быть точнее, то переведены в линейку Redux, которая отличается большей доступностью. И не зря, ведь данные модели по большей части хороши только в роли корпусных вентиляторов, на радиаторе тот же NF-A15 смотрится куда лучше.
На крыльчатке каждого вентилятора находится по 9 широких лопастей, а на каждой лопасти есть по два зубца. Они нужны для фокусировки воздушного потока.
Более подробно характеристики вентиляторов отображены в таблице.
| Характеристика | Значение | Значение |
| Маркировка/Модель | Noctua NF-P14 | Noctua NF-P12 |
| Поддержка ШИМ | - | - |
| Антивибрационные вставки | - | - |
| Размер, мм | 140 х 140 | 120 х 120 |
| Толщина, мм | 25 | 25 |
| Диаметр крыльчатки, мм | ||
| Диаметр ротора, мм | 38 | - |
| Длина лопасти, мм | - | - |
| Количество лопастей, шт | 9 | 9 |
| Длина провода, мм | 400 | 400 |
| Тип коннектора, pin | 3 | 3 |
| Скорость вращения, об/мин | 700/900/1100 ±10% | 900/1100/1300 ±10% |
| Воздушный поток, CFM | 64.9, 49.3, 41.9 | |
| Статическое давление, мм Н2О | 1.29, 0.77, 0.53 | |
| Уровень шума, дБА | 19.6, 13.2, 10.1 | |
| Сила тока, А | 0.10 | 0.10 |
| Напряжение, В | 12 | 12 |
| Подшипник | SSO | SSO |
| Срок службы, ч | >150 000 | >150 000 |
| Масса, г | - | - |
| Стоимость, руб. (Я.Маркет 21.06.16) | 1400-1800 |
Пожалуй, один из самых удачных кулеров на рынке по соотношению цена/качество /производительность. И с этим сложно поспорить, поскольку он практически в два раза дешевле Noctua NH-D15, а по производительности практически не уступает. Данный кулер появился благодаря совместной работе инженеров Ice Hammer и Thermalright (хотя, на мой взгляд, они просто сделали рестайлинг Silver Arrow, пусть и очень удачный).
Ice Hammer IH-Thor появился на свет примерно в 2014 году. А это значит, он на 4 года моложе старичков Noctua NH-D14 и своего прародителя Thermalright Silver Arrow, который я все не могу найти для теста. И поскольку «Стрела» превратилась в «Молот» простой сменой четырех 8 мм тепловых трубок на шесть 6 мм, то вкупе с низким ценником IH-Thor обречен на успех.
Габариты Ice Hammer IH-Thor равны 147 х 123 х 164 мм, а его масса – 1035 г.
Ниже приведены дополнительные фотографии кулера со всех сторон. А далее я буду рассматривать радиатор и вентиляторы по отдельности.
Это снова классический двухсекционный кулер с симметричным строением, состоящий из никелированных тепловых трубок U – образной формы, основания из двух металлических пластин и ребер, нанизанных на ТТ. Диаметр ТТ составляет 6 мм, а их количество 6 шт.
В массивных секциях радиатора ТТ расположены по 3 шт, в противоположных сторонах от центра. Находятся они, кстати, по направлению воздушного потока, иными словами, в мертвой зоне за ротором ТТ нет.
На каждой секции размещено по 58 алюминиевых пластин, толщина каждой равна ~0.4 мм. Расстояние между ребрами 2 мм, а это значит, все будет хорошо работать на средних оборотах (750-800 Обмин). Общая площадь рассеивания радиатора составляет внушительные ~11 800см2.
Толщина толстой секции равна 31-41 мм. Торцы секций открытые, что дает свободу движения воздуха. Расстояние между секциями довольно большое - 36 мм.
Форма ребер полностью перекочевала от Thermalright Silver Arrow.
А вместе с формой еще и важная особенность двухсекционников Thermalright, это загнутые зубцы на краях ребер. Загнуты они по обеим сторонам в разных направлениях, вверх и вниз, словно закрылки самолета. Это нужно для избавления ненужных завихрений. Так как загиб находится по закрутке воздушного потока вентилятором.
Радиатор симметричен. Основание находится четко по центру, каждая тепловая трубка имеет идентичный (зеркальный) изгиб, по разные стороны основания. ТТ в радиаторе находятся ровно по центру ребер.
Ребра плотно насажены на ТТ, следов припоя не видно.
Само основание состоит из двух пластин, между которыми проходят тепловые трубки, толщина основания 10мм
Они пропаяны, о чем свидетельствуют обильные следы припоя. ТТ находятся впритык друг к другу.
На манер Thermalright используется основание с идеальной зеркальной поверхностью. Размер контактной поверхности 38х41 мм.
Тест с линейкой на ровность основания выявил небольшие неровности контактной поверхност. Присутствует небольшая вогнутость, не характерная Thermalright, но это все же Ice Hammer.
Как я и предполагал, отпечаток получился неплохим, довольно хороший контакт в зоне местонахождения кристалла.
Вот они, первые, кто скопировал насечки на вентиляторах у Noctua, я даже предположу, что Thermalright испытывал тут совмещение TY-140 и NF-A15, перед тем как выпустить TY-149 и Thermalright Silver Arrow ITX. А вообще, эти насечки помогают фокусировке воздушного потока.
По сути, перед нами все те же TY-140 с семью широкими лопастями, правда, данные вентиляторы не продаются отдельно, в отличие от прародителей, и построены на более простом подшипнике. В общем, все подробно в ТХ.
| Характеристика | Значение |
| Маркировка | Ice Hammer |
| Размер, мм | 140 х 152 |
| Толщина, мм | 26.5 |
| Диаметр крыльчатки, мм | 132 |
| Диаметр ротора, мм | 41.5 |
| Длина лопасти, мм | 45 |
| Длина провода, мм | 300 |
| Тип коннектора, pin | 4 |
| Скорость вращения, об/мин | 300-1300 ±10% |
| Воздушный поток, CFM | 73 |
| Статическое давление, мм Н2О | 2.08 |
| Уровень шума, дБА | 24.5 |
| Сила тока, А | 0.14 |
| Напряжение, В | 12 |
| Подшипник | Скольжения |
| Срок службы, ч | ~50 000 |
| Масса, г | 170 |
| Цена, руб. | – |
Сразу скажу, что давненько мне не попадались системы охлаждения DeepCool, а те, что встречались, оставляли не лучшее впечатление. К примеру, СЖО Maelstrom 240 приказала долго жить в клиентской машине через три месяца.
Правда, об их вентиляторах ничего плохого сказать нельзя. И пытаться реабилитировать DeepCool в моих глазах будет их воздушный флагман Assassin II. Посмотрим, что он сможет, хотя не смогу сказать, лучше ли он первой версии Assassin, поскольку ее не удалось найти.
Ну, вот и относительно молодая кровь, и об этом говорит чуть большая акцентуация внешнего вида радиатора, хотя нет ничего плохого в том, что это не просто симметричный двухсекционник, как у всех. Даже напротив, это хорошо.
А если говорить о размерах DeepCool Assassin II, то его можно отнести к монстрам, так как его размеры равны 143 X 158 X 167 мм, а вес почти приблизился к 1,5 кг, если быть точнее, то он равен 1479 г.
Ниже приведены дополнительные фотографии кулера со всех сторон. А далее я буду рассматривать радиатор и вентиляторы по отдельности.
Вторая версия убийцы имеет очень большой радиатор, состоящий из восьми тепловых трубок U – образной формы, основания из двух металлических пластин и алюминиевых ребер, нанизанных на ТТ. Тепловые трубки имеют никелированное покрытие, а их диаметр составляет 6 мм.
Восемь тепловых трубок это вам не шутки, они расположены в секциях радиатора по центру, равномерно по всей длине, расстояние между ТТ - 10 мм. Толщина одного ребра равна ~0.5 мм, расстояние между пластинами ~2.5 мм.
На массивных секциях разместилось по 48 пластин, но при этом площадь рассеивания равна всего ~10700 см2. Сделав большую плотность ребер, можно было бы увеличить количество ребер, а следовательно, показатель площади рассеивания.
Секции радиатора немного различаются друг от друга, толщина передней равна 40 мм, а толщина задней равна 40-45 мм. Расстояние между секциями равно 35 мм.
На верхних пластинах секций по центру располагается логотип компании. А поверхность секций зубчатая, причем внутренние стороны повторяют друг друга, а внешние отличаются. Мне не понятно, зачем они так сделали, ведь наружная поверхность второй секции не ровная и не даст возможность установить третий вентилятор, хотя производитель его установку не предусматривает в принципе. Еще меня смущает трапециевидная форма ребер, лучше бы сделали обычный прямоугольник, так площадь рассеивания была бы больше.
Основание расположено четко по центру, симметрично. Каждая тепловая трубка имеет идентичный (зеркальный) изгиб, по обе стороны основания. ТТ в радиаторе находятся ровно по центру ребер.
Ребра насажены на тепловые трубки без применения пайки.
Основание состоит из двух пластин, между которыми проходят тепловые трубки, толщина основания - 10мм.
Внутри основания находится ряд из 8 ТТ, которые, судя небольшим следам припоя, все же пропаяны, но качество пайки вызывает сомнения, пожалели они припоя. Трубки в основании находятся на довольно большом расстоянии (~1,7-2 мм) друг от друга.
Поверхность основания обработана качественно, до зеркального отражения. А габариты контактной поверхности составляют 40 х 60 мм.
Тест с линейкой на ровность основания выявил небольшой горб на контактной поверхности основания.
Отпечаток получился неплохим, но бывает намного лучше, наблюдается хороший контакт в области местонахождения кристалла.
Но если обратить внимание, то 2 ТТ вообще не задействованы, из-за большого расстояния меж ними в основании, их наличие, в принципе, под сомнением.
Для продува радиатора используются фирменные вентиляторы разных типоразмеров 120/140 мм.
Это черно-красные вентиляторы с девятью лопастными крыльчатками. Плюс каждая лопасть несет на себе насечки.
Более подробно характеристики вентиляторов отображены в таблице.
| Характеристика | Значение | Значение |
| Маркировка/Модель | DeepCool GF140 | DeepCool GF120 |
| Поддержка ШИМ | + | - |
| Антивибрационные вставки | - | - |
| Размер, мм | 140 х 140 | 120 х 120 |
| Толщина, мм | 25 | 25 |
| Диаметр крыльчатки, мм | 131 | |
| Диаметр ротора, мм | 45 | - |
| Длина лопасти, мм | 43 | - |
| Количество лопастей, шт | 9 | 9 |
| Длина провода, мм | 400 | 400 |
| Тип коннектора, pin | 4 | 3 |
| Скорость вращения, об/мин | 300-1200 ±10% | 300-1400 ±10% |
| Воздушный поток, CFM | 70.08 | 68.06 |
| Статическое давление, мм Н2О | - | - |
| Уровень шума, дБА | 12.6-26.5 | 12.6-26.3 |
| Сила тока, А | 0.11 | 0.09 |
| Напряжение, В | 12 | 12 |
| Подшипник | FDB | FDB |
| Срок службы, ч | ~100 000 | >100 000 |
| Масса, г | - | - |
| Цена, руб. | - | - |
Было решено поэкспериментировать и подать этот раздел немного в необычном виде. Данные о совместимости отображены ниже в специальной таблице, для наглядности все подкрепляется фотографиями с разных ракурсов. Ну а начнем со спецификаций.
| Параметры / Модель | Noctua NH-D14 | Ice Hammer IH-Thor | DeepCool Assassin II | Noctua NH-D15 | Raijintek Tisis Core Edition | Phanteks PH-TC14PE | SilverStone Heligon HE01 | Noctua NH-D15S | Thermalright Silver Arrow ITX | Zalman CNPS14X |
| Габариты радиатора (ДхШхВ), мм | 158 х 140 x 160 | 147 х 123 х 164 | 143 x 158 x 167 | 165 х 150 х 161 | 140 x 122 x 161 | 140 x 122 x 161 | 140 x 122 x 161 | 150 x 135 x 160 | 154 x 103 x 165 | 140 x 126 х 160 |
| Масса радиатора/ масса с вентилятором, г | 900 / 1240 | 715 / 1035 | 1154 / 1479 | 915 / 1300 | 915 / 1150 | 915 / 1150 | 915 / 1150 | 980 / 1150 | 710 / 870 | 770 / 875 |
| Площадь рассеивания, см2 | ~12 100 | ~11 800 | ~10 700 | ~11 600 | ~12 600 | ~12 000 | ~10 200 | ~11 600 | ~10 000 | ~10 500 |
| Типоразмер вентиляторов, мм | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 | 140 / 120 |
| Тип конструкции | Башня | Башня | Башня | Башня | Башня | Башня | Башня | Башня | Башня | Башня |
| Количество секций, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Ребра (цвет) | Алюминий (серебро) | Алюминий (серебро) | Алюминий (серебро) | Алюминий (серебро) | Алюминий (маслянисто-черный) | Алюминий (матово-черный) | Алюминий (серебро) | Алюминий (серебро) | Никелированный алюминий (черный) | Алюминий (серебро) |
| Количество ребер, шт. | 48*2=96 | 58*2=116 | 48*2=96 | (38+7) *2=90 | 44*2=88 | 43*2=86 | 51+48=99 | 45 (38+7) *2=90 | 52 (40+6+6) *2=104 | 45+48=90 |
| Расстояние между ребрами, мм | 2.5 | 2.0 | 2.5 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.1 | 1.9 |
| Толщина ребра, мм | 0.5 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.3 | 0.4 |
| Тепловые трубки (цвет) | Никелированная медь (серебро) | Никелированная медь (серебро) | Никелированная медь (серебро) | Никелированная медь (серебро) | Медь (маслянисто-черный) | Никелированная медь (серебро) | Никелированная медь (серебро) | Никелированная медь (серебро) | Никелированная медь (черный) | Медь |
| Диаметр тепловых трубок, мм | 6 | 6 | 6 | 6 | 8 | 8 | 6 | 6 | 6 | 6 |
| Количество тепловых трубок, шт. | 6 | 6 | 8 | 6 | 5 | 5 | 6 | 6 | 6 | 6 |
| Основание | Медь с никелевым покрытием | Медь с никелевым покрытием | Медь с никелевым покрытием | Медь с никелевым покрытием | Медь с никелевым покрытием | Медь с никелевым покрытием | Медь с никелевым покрытием | Медь с никелевым покрытием | C1100 чистая медь с никелевым покрытием | Медь |
| Габариты основания (ДхШхВ), мм | 40 x 38 x 12 | 38 х 41 х 10 | 60 x 40 x 10 | 40 x 38 x 12 | 45 x 42 x 14.5 | 45 x 40 x 14.5 | 42 x 38 x 13 | 40 x 38 x 12 | 42 x 40 x 10 | 34 х 34 х 8 |
| Конструкция основания | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.0 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык друг к другу | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~2.0 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.0 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык друг к другу | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык друг к другу | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.0 мм | Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм | Медная пластина с припаянными к ней тепловыми трубками. ТТ находятся вплотную друг к другу |
| Модель вентилятора | Noctua NF-P14 и NF-P12 | Ice Hammer (аналогTY-149) | DeepCool GF140 и GF120 | SST-FHP141-H | SST-FHP141-H | SST-FHP141-H | SST-FHP141-H | Noctua NF-A15 PWM (1500) | Thermalright TY-149 | ZP13525BLL |
| Размер вентилятора, мм | 140 / 120 | 140 | 140 / 120 | 140 | 140 | 140 | 140 | 140 | 140 | 135 |
| Поддерживаемые типоразмеры креплений вентиляторов, мм | 120 х 120 | 140 х 140 / 120 х 120 | 120 х 120 | 120 х 120 | 120 х 120 | 120 х 120 | 120 х 120 | 120 х 120 | 120 х 120 | |
| Вентиляторов в комплекте, шт | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Возможное количество установленных вентиляторов (зависит от количества крепежей в комплекте), шт | 3 | 3 | 2 | 3 | 3 | 3 | 3 | 2 | 1 | 2 (+1) |
| Рекомендованная стоимость, $ | ~85.00 | ~59.00 | ~80.00 | ~99.00 | ~75.00 | ~99.00 | ~75.00 | ~80.00 | ~59.99 | ~54.99 |
Таблица совместимости кулеров в базовой комплектации.
| Параметры / Модель | Noctua NH-D14 | Ice Hammer IH-Thor | DeepCool Assassin II | Noctua NH-D15 | Raijintek Tisis Core Edition | Phanteks PH-TC14PE | SilverStone Heligon HE01 | Noctua NH-D15S | Thermalright Silver Arrow ITX | Zalman CNPS14X |
| Совместимость | Intel LGA 115X, LGA 2011 / 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 / 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 / 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 / 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011/ 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 / 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011/ 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 / 2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 /2011-3; AMD Socket AM3, FM2 |
Intel LGA 115X, LGA 2011 /2011-3; AMD Socket AM3, FM2 |
| Перекрытие первого (верхнего) слота PCI-E | Перекрывает, частично (скоба от вентилятора) | Не перекрывает, но находится очень близко к разъему | Не перекрывает | Перекрывает частично, но возможность установки видеокарты есть | Не перекрывает | Не перекрывает | Не перекрывает | Не перекрывает | Перекрывает | Не перекрывает |
| Перекрытие радиатором слотов памяти с обеих сторон, количество (для высоких радиаторов модулей памяти) LGA 115X / LGA 2011 | 0-0-0-Х | Х-0-0-0 | 0-0-0-Х | Х-0-0-0 | 0-0-0-Х | Х-0-0-0 | 0-0-0-0 | 0-0-0-0 | 0-0-0-Х | 0-0-0-0 | 0-0-0-Х | Х-0-0-0 | - | - | - | |
| Перекрытие кулером слотов памяти с обеих сторон, количество (для высоких радиаторов модулей памяти) LGA 115X / LGA 2011 | Х-Х-Х-Х | Х-0-0-0 | Х-Х-Х-Х | Х-0-0-0 | Х-Х-Х-Х | Х-0-0-0 | Х-Х-Х-0 | 0-0-0-0 | Х-Х-Х-Х | 0-0-0-0 | Х-Х-Х-Х | Х-0-0-0 |
Noctua NH-D14
Процесс установки Noctua NH-D14 идентичен NH-D15S/NH-D15 и он наглядно отображен в обзоре Noctua NH-D15S.
Ниже приведены фотографии, на которых продемонстрированы все основные нюансы совместимости.
Вентилятор, который находится посередине, расположен очень близко к первой секции, что поведет за собой небольшое увеличение уровня шума. Если бы расстояние было хотя бы на 3 мм больше, то подобной проблемы с завихрениями воздушного потока на входе не возникло.
Ice Hammer IH-Thor
Процесс установки Ice Hammer IH-Thor идентичен процессу установки кулеров Thermalright, для примера приведу процесс установки Thermalright Silver Arrow ITX.
Ниже приведены фотографии, на которых отображены все основные нюансы совместимости.
Расстояние между секциями большое, и если учесть, что торцы секций открытые, то на очень низких оборотах эффективность кулера будет не самой лучшей. Но благодаря большому расстоянию до секции перед средним вентилятором мы избавляемся от ненужных завихрений воздушного потока на входе и получаем тихую работу кулера.
DeepCool Assassin II
Процесс установки DeepCool Assassin II на LGA 2011-3 мало чем отличается от установки других кулеров, поскольку принцип един, и тут мало что придумаешь. А если и придумаешь, то получится как у Zalman – крайне неудобно. Для примера процесса установки приведу Noctua NH-D15S.
Ниже приведены фотографии, на которых представлены все основные нюансы совместимости.
Казалось бы, аналогичная ситуация как с Ice Hammer IH-Thor, но нет. У данного кулера торцы секций практически полностью глухие, что формирует канал, и на низких, оборотах поток воздуха никуда не денется. А благодаря большому расстоянию между секциями, ненужных завихрений воздушного потока не будет.
Конфигурация:
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.
За мониторинг системы отвечали:
Для наглядности используемые программы объединены в таблицу.
| Выполняемая функция | Программа |
| Нагрев CPU | LinX 0.6.4 |
| Мониторинг температуры CPU | HWMonitor1.28 |
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
Real Temp 3.80; HWiNFO64; CPU-Z v1.71.1; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~65%.
Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
Уровень энергопотребления системыПрежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Температура процессора в разных стресс-тестахКак можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Как уже говорилось выше, все системы охлаждения в борьбе за звание лучшего суперкулера будут протестированы в базовой комплектации.
Кроме того, будет проведен дополнительный тест для выяснения лучшего радиатора. Для этой цели все участники оснащались альтернативной парой вертушек, в качестве которых выступили модели Noctua NF-A15 PWM с максимальной скоростью работы 1200 об/мин.
И если в первом случае мы будем отталкиваться от уровня шума, подгоняя под определенное значение обороты крыльчаток, то во втором отталкиваться будем уже от скорости работы вентиляторов. Последние работали в трех режимах:
Тестирование систем охлаждения в стандартной комплектации
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
Уровень шума | ТемператураТестирование систем охлаждения с альтернативными вентиляторами
На данном графике показатели уровня звукового давления не указаны.
ТемператураСимвол «*» в названии системы охлаждения указывает на то, что она тестировалась с альтернативным вентилятором (одним или двумя).
Интересно, станут ли эти выводы финальными для серии обзоров «Суперкулеры-супергерои»? С одной стороны, мне бы не хотелось останавливаться на достигнутом, с другой – понятно, что особого смысла в этом нет, поскольку результаты топовых моделей СО предсказуемы, а лидеры уже давно известны.
Но перед тем как назвать лучших, стоит вспомнить предыдущие обзоры и те системы охлаждения, которые еще можно протестировать, а также разобраться с нынешними участниками, с каждым по отдельности.
Итак, все три новых подопытных выполнены из качественных материалов, предлагают хорошее качество сборки, неплохой комплект поставки и простую установку, однако у каждого есть свои тонкости.
Австрийский экс-чемпион Noctua NH-D14 по-прежнему хорош, благо является обладателем качественного, эффективного и производительного радиатора, но все же уступает кулерам последних лет. В его случае подвели вентиляторы, впрочем, с точки зрения модельного ряда это уже устаревшие решения, не зря сам производитель понизил их в ранге. Кроме того, не обошлось без проблем с неровным основанием. Несмотря на это, ясно, что менять Noctua NH-D14 на что-то новое из того же сегмента смысла нет, можно просто заменить вентиляторы и использовать его дальше. Правда, разница 4-5°C для кого-то способна стать решающей, хотя за те деньги, которые просят за кулер, можно найти и более удачные модели.
Теперь что касается Ice Hammer IH-Thor. Пожалуй, именно он, разработанный при помощи инженеров Thermalright, представляет наибольший интерес из всей троицы, с его-то ценником $58. Стоимость кулера ниже, чем у Noctua NH-D15 и Thermalright Silver Arrow IB-E, а по эффективности он мало в чем уступает им. Единственное, что может заставить отказаться от его покупки – большие габариты и, как следствие, возможные заморочки с совместимостью, но той же проблемой страдают и многие оппоненты. На мой взгляд, в его случае в конструкции не хватает закрытых («глухих») торцов секций для достижения лучших результатов, но это можно реализовать и самому (к примеру, при помощи скотча), да и не особо-то нужно.
И, наконец, третий участник – DeepCool Assassin II. Нельзя сказать, что он приятно удивил, ведь не так должен охлаждать кулер массой 1.5 кг. Даже больше, моих ожиданий продукт DeepCool не оправдал, запомнившись лишь внешним видом и большими габаритами. Думаю, здесь будет уместной поговорка «не в коня корм». И в данном случае причина кроется в основании радиатора, при разработке которого инженеры компании явно отвлеклись. Тем не менее, он справляется со своей задачей, хотя на фоне иных конкурентов заметно тушуется.
Конечно, можно сказать, что раньше делали лучше и добротнее, но тут многое зависит еще и от конкретных моделей и общего качества изготовления. Ну а я лишь попытался ответить на вопрос – какой суперкулер предпочтительнее. И теперь, протестировав пятнадцать систем охлаждения, пора поставить точку. Итак, при планировании обновления в первую очередь лучше обращать внимание на следующие модели:
В этом перечне есть как компактные, так и большие СО, что позволяет подобрать модель под свои запросы. Правда, с Noctua NH-D15 надо быть внимательнее, поскольку мой экземпляр проиграл в общем зачете из-за неровного основания, и об этом моменте стоит помнить при покупке и последующем осмотре.
Теперь приведем перечень крепких решений среднего уровня. У них есть свои интересные особенности, а над некоторыми системами охлаждения достаточно немного поработать. Некоторые из них берут внешним видом.
К примеру, Raijintek Tisis Core Edition при выравнивании основания смог бы стать серьезным конкурентом Phanteks PH-TC14PE.
Последнюю категорию составят модели, которые сами по себе, может быть, и неплохи, но на фоне приведенных выше решений смотрятся бледно.
Но на этом еще не все, оставайтесь с нами!
Благодарю за помощь в подготовке материала к публикации: donnerjack.
Вот такой у нас получился финал без конкретного победителя, все лидеры идут корпус в корпус. Но тройку своих любимчиков я все же назову.
В первую очередь это Thermalright Silver Arrow IB-E, с которого началась моя работа на сайте – один из лучших компактных (насколько это возможно) суперкулеров. За ним следует любимец моего коллеги – Phanteks PH-TC14PE, один из достойнейших и самых эффективных в своем классе (правда, великоват, но такова цена эффективности). И замыкает троицу одновентиляторный Noctua NH-D15S, ставший самым интересным среди моделей с одной вертушкой.
Конечно, остались у нас и не протестированные модели суперкулеров, но большинство из них уже не выпускаются, хотя если мне удастся найти их, то они появятся в продолжении данного цикла. Напомню их имена: Thermalright Cogage Arrow, Thermalright Silver Arrow, Thermalright Silver Arrow SB-E, Thermalright IFX-14, Ice Hammer IH-2 Towers, DeepCool Assassin, DeepCool Frostwin V2.0, Prolimatech Genesis, Scythe Mine 2 (SCMN-2000), Zalman CNPS9900DF… И в этот список можно добавить еще моделей пять, пусть многие из них уже устарели, в общем, с конкретными предложениями в ЛС.
Упоминания заслуживают и несколько новинок, которые мы рассмотрим либо в отдельных обзорах, либо в продолжении. Это системы охлаждения be quiet! Dark Rock Pro 3, Thermaltake Frio Extreme Silent 14 Dual, ID-Cooling Hunter VC-Twin (и, возможно, что-то еще выйдет).
Для читателей, интересующихся данной темой, приведу перечень статей серии «Суперкулеры-супергерои» в хронологическом порядке:
Кроме того, советую ознакомиться с тестом, который поможет определиться с выбором количества вентиляторов для двухсекционной системы охлаждения:
На этом пока все.
