На днях AMD осчастливила своих поклонников дебютом новых видеокарт Radeon R9 Fury X, которые в ближайшее время будут занимать положение флагманов. Но не стоит забывать, что у компании есть еще и процессорное подразделение.
Мы протестируем материнскую плату, основанную на платформе Socket AM3+, которая и сегодня позиционируется как флагман компании. Так уж сложилось, что обзоры системных плат, нацеленных на эксплуатацию с процессорами AMD в исполнении Socket AM3+, стали большой редкостью на нашем ресурсе, достаточно поднять архив за последние два года:
Итого пять материалов, четыре из которых, кстати, написаны мною, а один был опубликован всего лишь месяц назад. Скромно? Да. Но оно объяснимо: Socket AM3+ – мастодонт современного рынка, каким-то чудом еще сохраняющий остатки жизненных сил. Шесть с половиной лет на прилавках – это новый рекорд. Впрочем, у AMD уже есть опыт: Socket A (462) появился в конце 1999 года, а окончательно производство процессоров в этом исполнении было остановлено лишь летом 2005 года. И хотя компания, по слухам, все же ставит крест на AM3+, ему предначертано существовать еще как минимум год.
И производители материнских плат вынуждены обновлять ассортимент своих предложений, выпуская новые модели. Причем новинки относятся к различным ценовым и маркетинговым классам: в продаже появляются и 990FX, и 970, и 760G. При этом не обходится стороной даже новый интерфейс USB 3.1 – есть и такие системные платы.
В последних двух обзорах мы рассмотрели ASRock Fatal1ty 990FX Killer и ASRock Fatal1ty 970 Performance – обе они позиционируются как флагманские модели. В этот раз, благодаря нашему партнеру – компании Регард, мы взяли продукт среднего класса, в основе которого лежит набор системной логики AMD 970 + SB950.
ASUS M5A97 Plus является типичным бюджетным решением: нет вычурных (да и вообще каких-либо) радиаторов на элементах подсистемы питания процессора, минимум элементной базы (нет даже USB 3.0), всего один слот PCI-E для видеокарт, да и цена вполне приемлемая – от 4000 рублей (в среднем около 4200) в московской рознице.
| Параметр | ASUS M5A97 Plus |
| Средневзвешенная цена, руб.* | 4200 |
| Материнская плата |
|
| Обратная сторона |
|
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | AMD Sempron *** Athlon II X2/X3/X4 *** Phenom II X2/X3/X4/X6 **** FX 4***/6***/8***(Bulldozer, Vishera) В исполнении Socket AM3 и Socket AM3+ |
| Набор системной логики | AMD 970 + AMD SB950 |
| Оперативная память | 4 x DDR3 разъема DIMM Поддерживаемый объем памяти – до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600/ 1866 (OC)/ 2133 (OC) МГц |
| Аудио | Realtek ALC887 (до 8 каналов) |
| Сеть | 1 x Realtek RTL8111F (10/100/1000 Мбит/с) |
| Слоты расширения | 1 слот PCI Express x16 2.0 2 слота PCI Express x1 2.0 3 слота PCI |
| Поддержка графических тандемов | AMD Quad-GPU CrossFireX Technology |
| Дисковая подсистема | AMD SB950: - 6 портов SATA3 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 |
| USB | AMD SB950: - 14 портов USB 2.0/1.1 (3 разъема на плате для подключения 6 портов, 8 портов на задней панели платы) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 4-pin ATX 12V 6 x SATA3 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 x 4-pin) 1 разъем для подключения дополнительных вентиляторов (1 x 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 3 колодки USB 2.0/1.1 для подключения 6 портов 1 колодка COM-порта перемычка сброса настроек CMOS |
| Разъемы и прочий функционал на задней панели | 2 разъема PS/2 для подключения мыши и клавиатуры 8 портов USB 2.0/1.1 1 порт COM 1 сетевой порт RJ-45 3 аудиоразъема |
| Контроллер I/O | ITE IT8721F |
| BIOS | Одна съемная микросхема флеш-памяти Winbond 25Q64FVAIQ 64 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 x 216 |
| Форм-фактор | ATX |
Стандартная упаковка для решения бюджетного класса.
Комплектация тоже не впечатляет, хотя иного и не ожидается:
Радиаторов на материнской плате только два, и оба они отвечают за отвод тепла от кристаллов набора системной логики.
Везде применен алюминиевый сплав с декоративным покрытием синего цвета. Крепление – слабенькие пластиковые подпружиненные защелки.
А преобразователи питания процессора лишены какого-либо дополнительного охлаждения, и очень даже зря: уже в штатном режиме под нагрузкой (Turbo Core включен) температура мосфетов достигает +109°C, что явно не является комфортной температурой.
В простое же со всеми активными технологиями энергосбережения температура составляет:

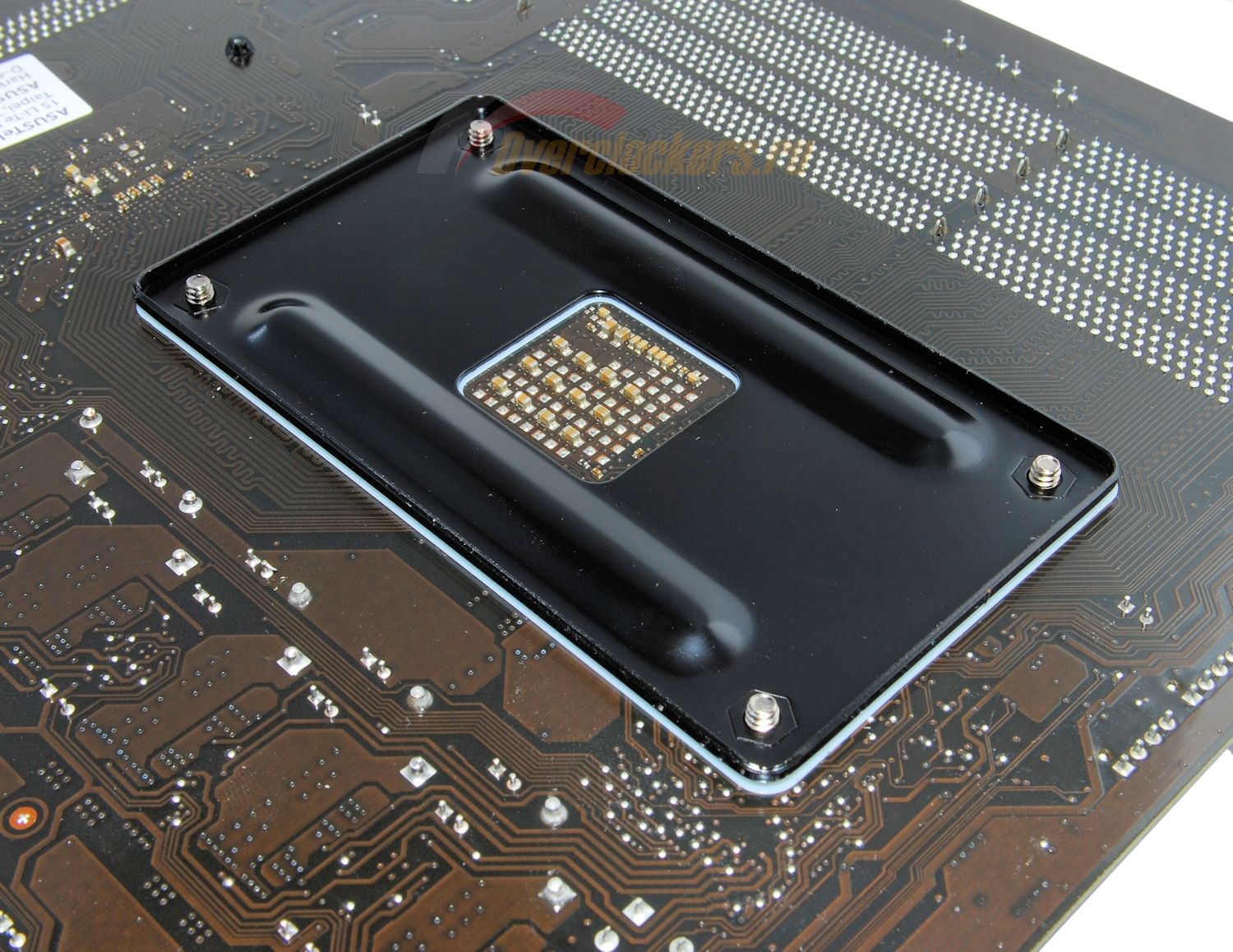

От деформации в результате установки системы охлаждения ЦП с сильным прижимом материнскую плату предохраняет металлическая пластина.
Самой СО процессора необходимо вписываться в следующие размеры:
Разъемов для подключения вентиляторов всего три:
Все разъемы четырехконтактные, на двух из них допускается регулировка оборотов и для трехконтактных моделей (CPU_FAN2 и CHA_FAN2) – благодаря установленным линейным драйверам Nuvoton NCT3941S.
Как уже было отмечено во вступлении, Socket AM3+ стар, а потому здесь нет того, чем могут похвастать современные процессорные разъемы – высокого уровня интеграции: два раздельных преобразователя питания CPU (хотя и управляемых общим ШИМ-контроллером), отдельный преобразователь питания северного моста набора системной логики.
Для сравнения – у современных Intel LGA 1155/1150 северный мост в процессоре, а в LGA 1150 под теплораспределительной крышкой CPU появился и собственный преобразователь питания. Да и у самой AMD в процессорах Socket FM2(+)/FM3(+) северный мост интегрирован в ЦП. А вот у Socket AM3(+) – нет.
Подсистема питания процессора состоит из двух преобразователей: двухфазного CPU NB Core и трехфазного CPU Core.
ШИМ-контроллер привычно для ASUS перемаркирован, но судя по тому, что применены два внешних драйвера (uP6281DB и uP6282BD), под маркировкой EPU ASP0903C скрывается решение начального уровня. В качестве силовых элементов используются транзисторы Nikos P0603BDF и ON Semiconductor NTMFS4C09N – по два на каждую фазу.
Питание северного моста набора системной логики обеспечивается однофазным преобразователем:
Управляющий ШИМ-контроллер – Richtek RT8120F.
Преобразователь питания оперативной памяти «переехал» из своего традиционного расположения в правом верхнем углу платы.
Пустота.
А сам преобразователь теперь под слотами памяти внизу.
Здесь ШИМ-контроллер – uPI Semiconductor uP1540P.
Инженеры ASUS разместили четыре слота, рассчитанные на установку модулей памяти DDR3 суммарным объемом до 32 Гбайт включительно.
Однако есть частотные ограничения: фактически гарантируется стабильная работа только на эффективных частотах до 1600 МГц, 1866 и 2133 МГц снабжены пометкой «в режиме разгона», а про 2400 МГц не говорится вовсе.
Слоты памяти все пронумерованы, однако никаких уточнений относительно того, в какой комбинации желательно устанавливать модули в первую очередь (A1-B1 или A2-B2), в инструкции к материнской плате не содержится. Стоит заметить, что система стабильно функционировала в обеих комбинациях.
Однако пользователям, обладающим модулями памяти с высокими радиаторами, стоит быть внимательными: при установке массивных систем охлаждения (вроде используемой Noctua NH-D14) следует быть готовым к проблемам совместимости.
Noctua NH-D14 своим радиатором даже без установки второго вентилятора накрывает два первых слота, а с оным есть шансы затруднить эксплуатацию всех четырех. Для справки: общая высота планки памяти вместе с радиатором в таком случае не должна превышать 53 мм (подчеркнем: для других систем охлаждения процессора эта цифра может быть иной).
Ближе к правому нижнему углу платы обнаруживается шесть портов SATA 6 Гбит/с – максимум возможностей южного моста AMD SB950.
Как и положено по статусу для бюджетной материнской платы, все они ориентированы перпендикулярно к поверхности платы. Однако инженеры ASUS не стали компоновать их в одну группу, а разбили попарно и разнесли на некоторое расстояние друг от друга, что позволит без каких-либо ограничений использовать шлейфы SATA, оснащенные защелками. За одним «но»:
При использовании длинномерной видеокарты кожух системы охлаждения закроет доступ к двум портам SATA 6 Гбит/с.
По нижнему краю платы разместился крайне минималистичный набор возможностей:
Три колодки (синего цвета) для подключения шести портов USB 2.0/1.1. Помимо них – колодка (справа на фото) для подключения передней панели корпуса системного блока (кнопки управления и светоиндикаторы работы) и две мультимедийных колодки – аудиопанели корпуса системного блока и SPDIF. Очевидно, что предполагалась еще возможность подключения модуля шифрования TMP, однако соответствующая колодка не была установлена и контактные площадки оставлены пустующими.
По левому краю платы привычно расположены аудиоконтроллер, сетевой гигабитный контроллер и контроллер ввода-вывода.
Realtek ALC887, Realtek RTL8111F и ITE IT8721F соответственно. Никаких изысков вроде декоративных крышечек, «теплых» ламповых конденсаторов с жидкостным электролитом и пустых участков печатной платы без токопроводящих слоев.
И последний контроллер, который хоть как-то еще может заинтересовать – это тактовый генератор.
В центре платы, между слотами расширения распаян генератор ICS – 9LPRS477DKL. Именно им задается частота системной шины и от него работают часы.
На материнской плате ASUS M5A97 Plus установлено шесть слотов расширения, но любители установки двух и более видеокарт одновременно будут разочарованы: полноразмерный слот PCI-Express 2.0 х16 только один.
Компанию ему составляют три слота старой шины PCI (напомню, что южный мост AMD SB950 остался практически последним южным мостом на массовом розничном рынке, поддерживающим этот интерфейс нативно – без установки специальных контроллеров-адаптеров) и два слота PCI-E x1 2.0.
Разумеется, нижний PCI-E x1 будет заблокирован при установке видеокарты с двухслотовой системой охлаждения, но зато верхний не только всегда свободен, но и способен принять длинномерные карты расширения: с этой целью на радиаторе северного моста чипсета специально убрана часть ребер.
Мало того, препятствием не станут даже слоты памяти:
Да и провода основного питания ATX не будут мешаться длинномерной видеокарте.
Традиционно для ASUS используется съемная микросхема флеш-памяти Winbond 25Q64FVAIQ объемом 64 Мбит, которая установлена в нижней части материнской платы в специальной «кроватке».
Перемычка для сброса настроек BIOS выполнена в виде двух штырьков, которые можно замкнуть жалом отвертки, а не мучиться с перестановкой перемычки. Установлена она на самом краю платы (маркировка CLRTC). Доступ к ней ничем не ограничивается, а расположение ее весьма удобно. Такое положение вещей сейчас становится редкостью.
И тут уже огорчает расположение батарейки под самым слотом для видеокарты.
Что интересно, на плате отсутствуют перемычки дежурного питания, а также больше нет традиционного зеленого светодиода, сигнализирующего о том, что материнская плата находится под напряжением. Инженеры ASUS ринулись в копеечную экономию?
| Параметр | ASUS M5A97 Plus |
| Материнская плата |
|
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | 0501 за 12 мая 2015 года |
| BCLK | Есть, от 100 до 600 МГц с шагом 1 МГц |
| Частота PCI-Express | Есть, от 100 до 150 МГц с шагом 1 |
| Частота Hyper Transport | Есть, от 800 до 2400 МГц с шагом 200 МГц |
| Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1600/ 1866/ 2133/ 2400 |
| Множитель процессора CPU Core |
Есть, от 4 до 35 с шагом 1 (до 800 до 7000 МГц) |
| Множитель процессора CPU NB Core |
Недоступен* |
| Напряжение CPU Core | Есть: - фиксированное (overdrive) от -0.3 В до +0.50 В относительно VID процессора, с шагом 0.03125 В - сдвигом (offset) от 0.003125 В до 0.500000 В с шагом 0.003125 В, как в меньшую, так и в большую сторону. |
| Напряжение CPU NB Core | Есть: - фиксированное (overdrive) от -0.3 В до +0.50 В относительно VID процессора, с шагом 0.03125 В - сдвигом (offset) от 0.003125 В до 0.500000 В с шагом 0.003125 В, как в меньшую, так и в большую сторону. |
| Напряжение CPU VDDA | Есть, 2.5, 2.6, 2.7, 2.8 В |
| Компенсация просадок напряжений CPU Core (LoadLine Calibration) | Присутствует |
| Компенсация просадок напряжений CPU NB Core (LoadLine Calibration) | Присутствует |
| Напряжение оперативной памяти | Есть: от 1.35 В до 2.20 В с шагом 0.00625 В |
| Напряжение северного моста набора системной логики (AMD 970) | Есть: от 1.10 В до 1.25 В с шагом 0.00625 В |
| Напряжение южного моста набора системной логики (AMD SB950) | Есть: от 1.10 В до 1.80 В с шагом 0.005 В |
| Напряжение NB HT | Есть: от 1.10 В до 1.40 В с шагом 0.01 В |
| Напряжение NB 1.8V | Есть: от 1.80 В до 2.10 В с шагом 0.005 В |
| Интерфейс BIOS | Графический, поддержка различных языков локализации, русский в том числе |
| Функционал BIOS | Профили настроек (восемь в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя отсутствует) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию выключено |
«Заводская» версия BIOS – 0405. Произведено обновление до 0501 (наиболее новой версии, из официально доступных на момент тестирования).
Используемый стенд собирался из следующих комплектующих:
Программное обеспечение
А преобразователи питания процессора лишены какого-либо дополнительного охлаждения, и очень даже зря: уже в штатном режиме под нагрузкой (Turbo Core включен) температура мосфетов достигает +109°C, что явно не является комфортной температурой.
Этим сказано все. В штатном режиме система работает нормально:
Однако любые попытки разгона заканчивались провалом. От отчаяния было решено попытаться воспользоваться функцией автоматического разгона, присутствующей в BIOS материнской платы. Эффект от обращения к этой возможности выразился в повышении базовой частоты до 216 МГц. Но вот беда: итог все равно обиден.
Было желание отключить часть ядер процессора, но в настройках BIOS такая опция отсутствует.
Еще один неожиданный сюрприз – завышение напряжения на памяти: если не контролировать его самостоятельно, можно увидеть весьма рискованные значения.
Замеры подтвердили: при положении переключателя в «Auto» на память действительно выдавалось 1.88 В.
Сюрприз третий: материнская плата не умеет управлять множителем CPU NB Core:
Причем такое поведение наблюдалось не только с FX-8350, но и с Athlon II X2 280. Да-да, для этого обзора мною было решено попробовать погонять и этот процессор.
Athlon II X2 280. Сей ЦП по-своему уникален: это последний представитель архитектуры K10.5 и его дебют состоялся два с половиной года назад. Athlon II X2 280 обладает практически самой высокой штатной рабочей частотой среди своего поколения, конкурировать с ним в этом вопросе может только Phenom II X4 980 Black Edition, работающий на частоте 3700 МГц.
С этим процессором проблем не возникло никаких – скромное энергопотребление этого максимально упрощенного CPU не доставляет каких-либо проблем с нагревом преобразователей питания материнской платы.
310 МГц в базовой частоте – с первого захода без каких-либо проблем. А уже на 311 МГц из системы «выпадал» один из двух модулей оперативной памяти.
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.
Для тестирования интерфейса SATA применяется SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено использовать его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.
Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет производиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет производиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека системной платы.
И снова RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Общая оценка, выставленная RightMark Audio Analyzer:
Архив с результатами тестов прилагается.
Совсем недавно была протестирована ASRock Fatal1ty 970 Performance, которая выделилась вычурным внешним видом и громким названием. Но при этом плата в паре с FX-8320 с трудом работала даже в штатном режиме. Здесь же, на примере ASUS M5A97 Plus, мы видим отсутствие каких-либо радиаторов (а значит, более жесткие условия работы), но температурные режимы в итоге вполне сопоставимы и при этом не наблюдается признаков троттлинга при восьми активных ядрах процессора.
С другой стороны, нас поджидает несоответствующая цене функциональность: при экономии в 20% мы лишились дополнительных слотов PCI-E и яркого оформления, отсутствует даже контроллер USB 3.0. А покупка последнего отдельно в изрядной степени нивелирует разницу.
Мало того, объект обзора малопригоден для оверклокера из-за невозможности отключения ядер CPU и регулировки частоты CPU NB Core. Хотя первое требуется редко, а второе при разгоне процессоров FX, которые обладают свободным множителем и не нуждаются в изменении частоты BCLK, не является важным. Но программные ограничения неприятны сами по себе. И если бы дело ограничивалось только этим. Весы: на одной чаше – стабильная работа под нагрузками, на второй – неспособность к разгону старших моделей ЦП, по крайней мере, с достаточно высоким VID.
Похоже, под тестирование бюджетных материнских плат Socket AM3+ придется отдельно обзаводиться младшей моделью FX вроде FX-4300.
