Рассказ о материнских платах на чипсете Intel X79 продолжим с модельного ряда MSI. Мое знакомство с ним состоялось в Тайване после оверклокерского мероприятия MSI Master Overclocking Arena 2011. На следующий день после проведения чемпионата MSI собрала тридцать двух оверклокеров со всего мира в одном из пейнтбольных клубов города Тайпея для презентации нового поколения материнских плат. Собрав со всех подписи о неразглашении информации, инженеры компании рассказали о новых возможностях «материнок» на чипсете Intel X79. После небольшой получасовой презентации началось самое интересное - гостей пригласили в соседнюю комнату, где было установлено четыре стенда на базе топовых процессоров Intel Core i7-3960X и MSI X79A-GD65.
Для большинства оверклокеров подобное мероприятие стало первым знакомством с новой платформой компании Intel, поэтому, разбившись на кучки, энтузиасты принялись за её изучение. Первое, что бросилось в глаза - отсутствие разницы в однопоточных приложениях по сравнению с Sandy Bridge. Увеличенный объем кэша третьего уровня и использование четырех модулей оперативной памяти, казалось бы, должны давать небольшой выигрыш по частоте, но по факту его не было. Зато в многопоточных бенчмарках, например, 3DMark Vantage, 3DMark11, wPrime и CineBench торжество шести ядер и двенадцати потоков было налицо.
В данном обзоре речь пойдет о материнской плате MSI X79A-GD65 8D. Как уже известно из ранее опубликованных фотографий плат на чипсете Intel X79, производители решили использовать либо четыре разъема для оперативной памяти, либо восемь. Приставка 8D в названии материнской платы MSI, как раз и говорит о наличии восьми разъемов под память. В остальном, значимых отличий от аналога с четырьмя слотами мною не замечено, поэтому пользователям, которые никогда не решатся на установку восьми «планок», будет доступна чуть более простая модель по меньшей цене. Ну а для оверклокеров MSI приготовила полный фарш.
Но пока компания представила только модель GD65, а в верхнем ценовом сегменте у MSI принято обозначение GD80. Из этого можно сделать два вывода. Во-первых, разработчики могут физически не успевать с запуском настоящего флагмана. Во-вторых, MSI может специально затянуть анонс топовой платы с целью знакомства с продуктами конкурентов и выпуска ответа на них. Какое из предположений верно, судить не мне, но надеюсь, что в скором времени ответ на данный вопрос будет получен. После общения с инженерами удалось выяснить название будущего передовика – MSI X79A Big Bang Xpower II.
Технические характеристики MSI X79A-GD65 8D представлены в таблице:
Поддерживаемые процессоры |
|
Системная шина |
|
Чипсет |
|
Поддерживаемая память |
|
Слоты расширения |
|
Поддержка Multi-GPU |
|
Поддержка SATA/eSATA |
|
Поддержка IDE |
|
Поддержка RAID |
|
Сеть |
|
Аудио |
|
USB 2.0 |
|
USB 3.0 |
|
IEEE1394 |
|
Питание материнской платы |
|
Разъемы задней панели |
|
Внутренние разъемы |
|
Фирменные технологии |
|
Размеры, мм |
|
Форм-фактор |
|
Материнская плата MSI X79A-GD65 8D поставляется в картонной коробке стандартных для форм-фактора ATX размеров. Дизайн «материнок» с выходом нового чипсета подвергся некоторым изменениям. Большую часть лицевой стороны производитель отвел «боевой» награде – Military Class III. Да, компания решила не только не отказываться от использования стиля «military» в своих продуктах, но и с новым размахом ударилась в его развитие.
Помимо информации о том, что плата относится к Military Class III на лицевую сторону производитель вынес информацию о двух поддерживаемых технологиях – PCI Express 3.0 и Click BIOS II. Процессоры Sandy Bridge-E не поддерживают третью версию PCI Express, а такой маркетинговый ход, видимо, сделан на будущее, под процессоры Intel для LGA 2011 и видеокарты с поддержкой PCI Express 3.0. Click BIOS II представляет собой фирменную утилиту, которая практически полностью повторяет своим интерфейсом UEFI BIOS материнских плат MSI. Теперь для изменения необходимых пользователю параметров не обязательно идти в BIOS, можно все нужное поменять в среде Windows. Правда, перезагрузка все равно потребуется.
С обратной стороны упаковки расположилась информация, разъясняющая пользователю почему данная плата относится именно к третьему классу Military Class. В основе маркетинговой политики Military Class продуктов MSI лежит четыре составляющих: элементы DrMOS II, SFC дроссели, полимерные и твердотельные конденсаторы. Все материнские платы MSI будут относиться к трем Military Class. Старшие платы топ-класса получат все четыре составляющие, а младшие в зависимости от позиционирования будут терять по одной для второго и первого классов.
Также помимо расшифровки технологий PCI Express 3.0 и Click BIOS II, MSI упоминает о технологиях OC Genie II – автоматической системе разгона центрального процессора путем нажатием на кнопку OC Genie на плате, MSI Control Center – фирменной утилите для разгона системы из операционной системы Windows, Super Charger – возможности зарядки Apple устройств даже при выключенном компьютере и других.
В комплекте с MSI X79A-GD65 8D поставляются:
Комплект поставки в меру богат, поскольку модель относится к топовому сегменту. Среди «макулатуры» в виде бесполезных конечному пользователю сертификатов и прочих бумажек я нашел полезным краткое руководство по разгону процессоров Sandy Bridge-E на материнских платах MSI. Пусть и на английском языке, производитель просто и понятно приводит примеры разгона новых ЦП на платформе Intel X79.
А вот сертификат Military Class III ничего полезного для пользователя не несет, и я не уверен, что кто-то станет гордиться тем, что его плата относится к Military Class III и повесит данный сертификат в рамке на стену, чтобы показывать друзьям. Но, видимо, продукту топ-класса без соответствующего документа не обойтись.
Я не знаю, будет ли в розничных продуктах подобный лист формата А4, но в медиа-образцах плат он присутствует. Данная бумага подтверждает, что используемый мною экземпляр был протестирован сотрудником MSI Tong Tang, которому на такой-то конфигурации системы удалось получить такие-то результаты. Пожалуй, наличие такой бумаги, а также адреса электронной почты этого Tong Tang многим пользователям MSI облегчило бы борьбу с настройками в BIOS, но, увы, до всего потребителям придется доходить самим.
А теперь предлагаю поподробнее остановиться на руководстве по разгону материнских плат MSI на чипсете Intel X79.
На первой странице создатели руководства рассказывают о том, что Intel X79 станет заменой Intel X58, а также приводят схему работы компонентов в составе новой платформы. MSI делает акцент на множителе процессора, его базовой частоте и множителе частоты оперативной памяти.
Множитель процессора можно изменять на версиях CPU с приставками K и X в названии, пока таких процессора всего два: Intel Core i7-3930K и Intel Core i7-3960X. Максимальным для данной платформы множителем стал 57.
Базовая частота BCLK теперь не ограничена значениями близкими к 100 МГц. Набор логики Intel X79 предлагает поддержку трех делителей BCLK Ratio: 1, 1.25, 1.67. То есть при использовании таких делителей пользователям станут доступны шины 125 и 167 МГц.
Для платформы Intel X79 добавился множитель х9, который способен обеспечить частоту оперативной памяти 2400 МГц. Напомню, что в ранних версиях материнских плат на Intel P67 данный множитель был доступен, но на деле оказался нерабочим. Теперь эта оплошность ликвидирована.
На следующей странице своего руководства по разгону MSI останавливается на пунктах меню BIOS, которые, по мнению разработчика, важны для разгона. Отрадно и то, что каждый из пунктов комментируется более подробно, давая пользователям возможность понять, что есть что в новой платформе.
Далее MSI демонстрирует примеры разгона процессора по тактовой частоте и базовой частоте BCLK. При напряжении 1.525 В инженерам компании удалось добиться на процессоре Intel Core i7-3960X частоты 5 ГГц. Но в комментариях к полученному результату сказано, что даже для 4 ГГц понадобится хорошая система охлаждения.
Следующим этапом MSI демонстрирует оверклокерские возможности базовой частоты BCLK. При напряжении 1.36 В и множителе 22 частоту BCLK удалось поднять до 160 МГц. Указано, что оптимальными для работы шины BCLK будут частоты в диапазоне +/- 10% от 100, 125 и 167 МГц.
Далее расположилась информация о разгоне оперативной памяти. По данным CPU-Z инженерам MSI удалось добиться частоты 2600 МГц при использовании двухканального режима. А чуть ниже приводится некоторая информация по оверклокерским функциям MSI: OC Genie, Direct OC Button и OC Profile.

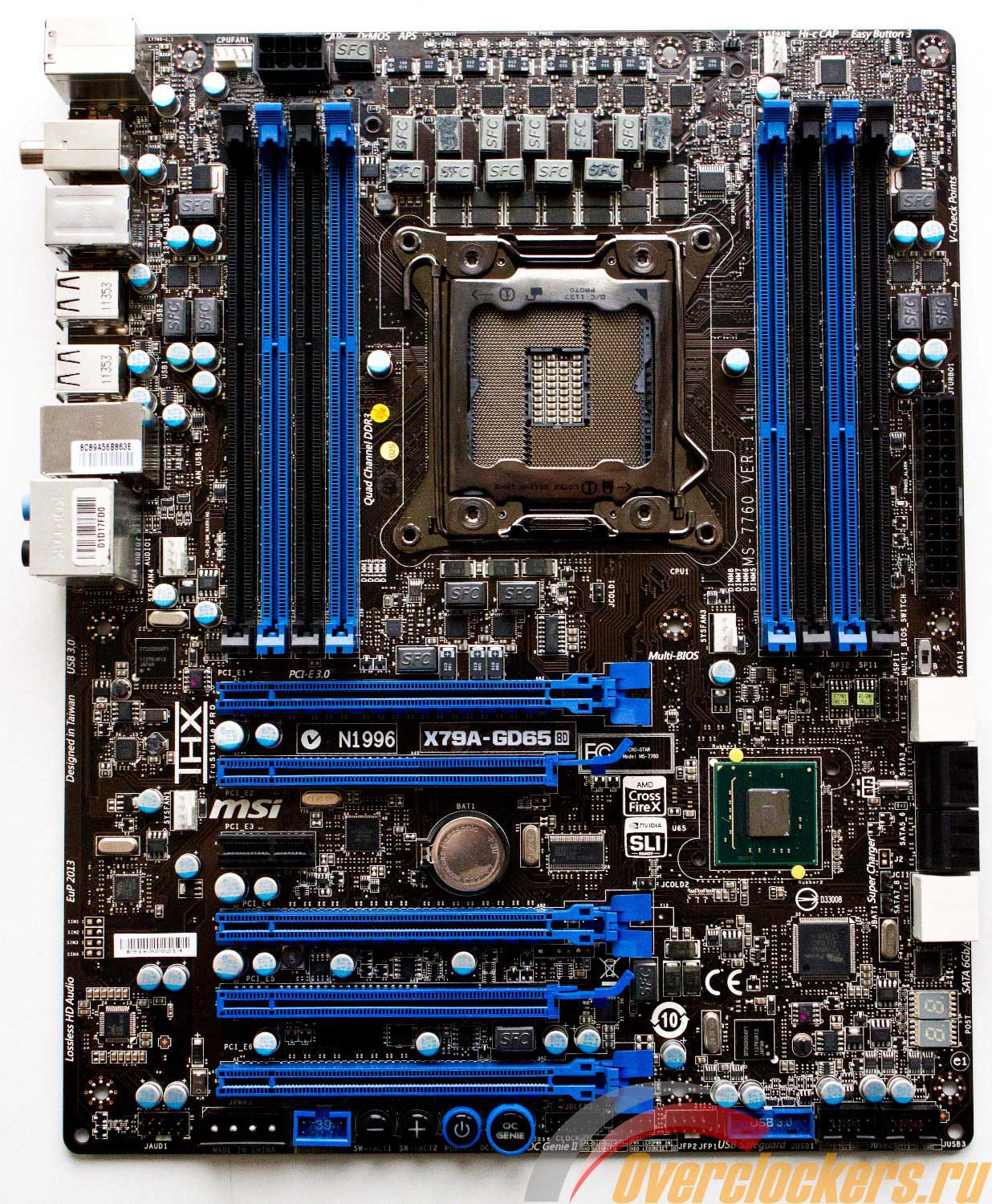

Материнская плата MSI X79A-GD65 8D выполнена в форм-факторе ATX. Габариты печатной платы составляют 305 мм в длину и 244 мм в ширину.
В MSI предпочитают использовать для своих топовых продуктов текстолит коричневого цвета, в то время как главные конкуренты падки на черный. Тем не менее, дизайн платы в целом выглядит достаточно органично и неплохо сочетается с системой охлаждения.
Модели на чипсете Intel X79 получили новый процессорный разъем LGA 2011, созданный компанией Lotes. При первом знакомстве он поражает своими габаритами, а также новым методом прижима CPU.
Теперь, чтобы добраться до процессора, необходимо сначала открыть левую защелку, после чего станет возможным доступ к правой.
И только после открытия правой защелки можно поднять прижимную пластину.
По заверениям Intel, новый разъем способен обеспечить лучший контакт процессора с ножками сокета материнской платы.
Материнская плата MSI X79A-GD65 8D получила восемь слотов для оперативной памяти. Можно использовать модули объемом 1, 2, 4, 8 и 16 Гбайт. Её максимальный объем при заполнении всех слотов в теории составит 128 Гбайт. Если честно, то я не уверен даже в том, что плата сможет стабильно работать при использовании восьми «планок» даже меньшего, чем 16 Гбайт, объема. Помимо уже привычного для Sandy Bridge набора делителей оперативной памяти добавился ещё один, который уже встречался на платах Intel P67, но был только для затравки энтузиастов. Теперь множитель х9 не только доступен в BIOS, но и работает.
Восемь слотов памяти, наверняка, собьют с толку даже опытного пользователя ПК, заставив задуматься, в какие разъемы устанавливать модули. Нумерация слотов, на мой взгляд, выполнена достаточно запутанно. Если смотреть на материнскую плату лицом, то первые четыре разъема под оперативную память слева от процессорного разъема идут в порядке возрастания слева направо, то есть самый левый слот – первый. Остальные четыре, расположенные справа от процессорного сокета, пронумерованы с 5 по 8. Отсчет начинается также с дальнего от процессора разъема, то есть самый правый слот – пятый.
При использовании только двух модулей оперативной памяти возможны следующие комбинации: 1 и 3; 1 и 5; 1 и 7. При использовании четырех или менее «планок» оперативной памяти необходимо использовать слоты черного цвета. Для пользователей, перешедших с платформы Intel X58, предусмотрена возможность работы в трехканальном режиме. Для трех модулей рекомендуются к использованию следующие слоты: 1, 3 и 5; 1, 5 и 7; 1, 3 и 7. При использовании шести «планок» оперативной памяти незаполненными нужно оставлять по два слота: 7 и 8; 5 и 6; 3 и 4. Для обладателей четырех или восьми «планок» возможно всего по одному варианту установки. Для четырех используются слоты черного цвета: 1, 3, 5 и 7. Для восьми - заполняем все слоты. При установке модулей в синие слоты для двухканального или четырехканального режимов работы система не будет работать.
Материнская плата MSI X79A-GD65 8D получила шесть слотов расширения PCI Express. Три из них с поддержкой версии 3.0. Отличить их от предыдущей версии PCI Express можно по широкой защелке. Если считать от процессорного разъема, то слоты PCI Express 3.0 – 1, 4 и 6. Благодаря сорока линиям PCI Express, работа с тремя графическими адаптерами возможна по схеме 16+16+8 линий. При установке двух видеокарт для работы в режиме 16+16 линий рекомендуется использовать 1 и 4 слоты расширения. Ещё два полноразмерных PCI Express слота версии 2.0 – второй и пятый. В руководстве пользователя написано, что они только x1, хотя если судить по числу подведенных контактов, они больше похожи на x8. Также на плате нашлось место и для PCI Express x1.
На заднюю панель материнской платы выведены следующие интерфейсы:
MSI X79A-GD65 8D получила восемь разъемов SATA. Среди них фигурирующим на многих платах под Intel X79 SAS разъемам места не нашлось. Два разъема белого цвета (справа на фотографии) являются портами SATA 6 Гбит/с, обеспеченного силами X79 PCH. Также на X79 PCH приходится четыре разъема черного цвета SATA 3 Гбит/с. Расположенные слева еще два белых SATA разъема также обладают пропускной способностью 6 Гбит/с, но реализованы с помощью ASMedia ASM1061.
Разъемы USB 3.0, расположенные на задней панели, реализованы с помощью микросхемы NEC с маркировкой D720200.
Работу сетевого разъема LAN Ethernet на задней панели обеспечивает Intel WG82579V.
За работу IEEE 1394 отвечает микросхема производства VIA с маркировкой VT6315N.
Звуковые функции материнской платы обеспечивает восьмиканальный HD-аудиокодек Realtek ALC892.
Еще одна микросхема NEC D720200 расположилась в правом углу платы рядом с разъемом для подключения панели с двумя портами USB 3.0
В самом низу в ряд расположились четыре кнопки, две из них позволяют изменять частоту BCLK в режиме реального времени, ещё одна активирует технологию OC Genie II. Замыкает четверку одинокая кнопка включения материнской платы. Почему одинокая? Да потому, что про кнопку Reset в MSI просто-напросто забыли. По-другому объяснить, почему кнопка Power есть, а Reset – нет, мне сложно. Ответ на этот вопрос я уже пытался выяснить у сотрудников MSI, но у каждого из них был схожий ответ. Все они сначала осматривали плату в попытках все-таки отыскать пропавшую кнопку, затем шли спрашивать у своих товарищей, а после, смущенно улыбаясь, отвечали, что перезагрузиться можно и с помощью кнопку Power, только нужно подольше её удерживать.
Индикатору пост-кодов места рядом с кнопками разгона не нашлось, его вынесли в правый нижний угол печатной платы. Но больше всего меня смущает не его размещение на плате, а расположение относительно самой платы и кнопок разгона. Он расположен к ним под углом 90 градусов, что достаточно неудобно при работе с открытым стендом.
В отличие от MSI Z68A-GD80 G3 (флагман MSI на чипсете Intel Z68) на новом поколении материнских плат нашлось место и переключателю микросхем BIOS. Незаметный ползунок расположился справа от SATA разъемов.
Питание на плату осуществляется при помощи трех основных разъемов.
Практически вплотную к правым слотам оперативной памяти расположился 24-pin разъем ATX.
В левом верхнем углу находится разъем питания процессора EPS-12V 8-pin. Наследник Sandy Bridge оказался схож и по питанию, раз в MSI посчитали, что одного 8-pin разъема питания CPU будет достаточно.
В нижней части платы расположился ещё один дополнительный разъем питания 4-pin Molex. При использовании одной видеокарты его подключение не обязательно, а вот в работе с конфигурациями SLI или CrossFireX лишним он не станет.
Система питания процессора получила десять фаз на CPU_Voltage и две фазы для SA_Voltage. Здесь же встречаются и хваленые MSI элементы DrMos с маркировкой Renesas 20652A: семь микросхем расположились с лицевой стороны платы и пять с обратной.
Питание на процессор и контроллер памяти обеспечивается контроллером uPi Semiconductor Corporation с маркировкой uP1618A. Он работает по схеме 6+2 фазы, поэтому недостающие фазы реализованы с помощью удвоителей.
Система питания оперативной памяти собственная у каждого набора слотов относительно процессорного разъема. Каждый набор получил по две фазы питания.
Они обеспечиваются контроллером uPi Semiconductor Corporation с маркировкой uP1632P, которые способен работать с тремя фазами.
Две фазы питания отведены для CPU_IO_Voltage.
Они также регулируются с помощью контроллера uP1632P.
В целом, судить о системе питания новых материнских плат достаточно сложно, поскольку некоторые продукты на момент написания материала ещё остаются загадкой, и сравнивать с кем-то невозможно. Но, тем не менее, можно отметить, что используются действительно высококачественные элементы, их компоновка на плате выглядит достаточно разумной и нареканий не вызывает. А если отталкиваться от требований по питанию процессоров Sandy Bridge, то используемое число фаз выглядит вполне оправданным.
Из-за перенесенного в процессор северного моста и наличия на плате восьми слотов для оперативной памяти простора для мощных систем охлаждения, соединяющих радиаторы между собой тепловыми трубками через всю плату, не осталось. Вот так выглядит материнская плата без теплосъемников системы питания процессора и южного моста.

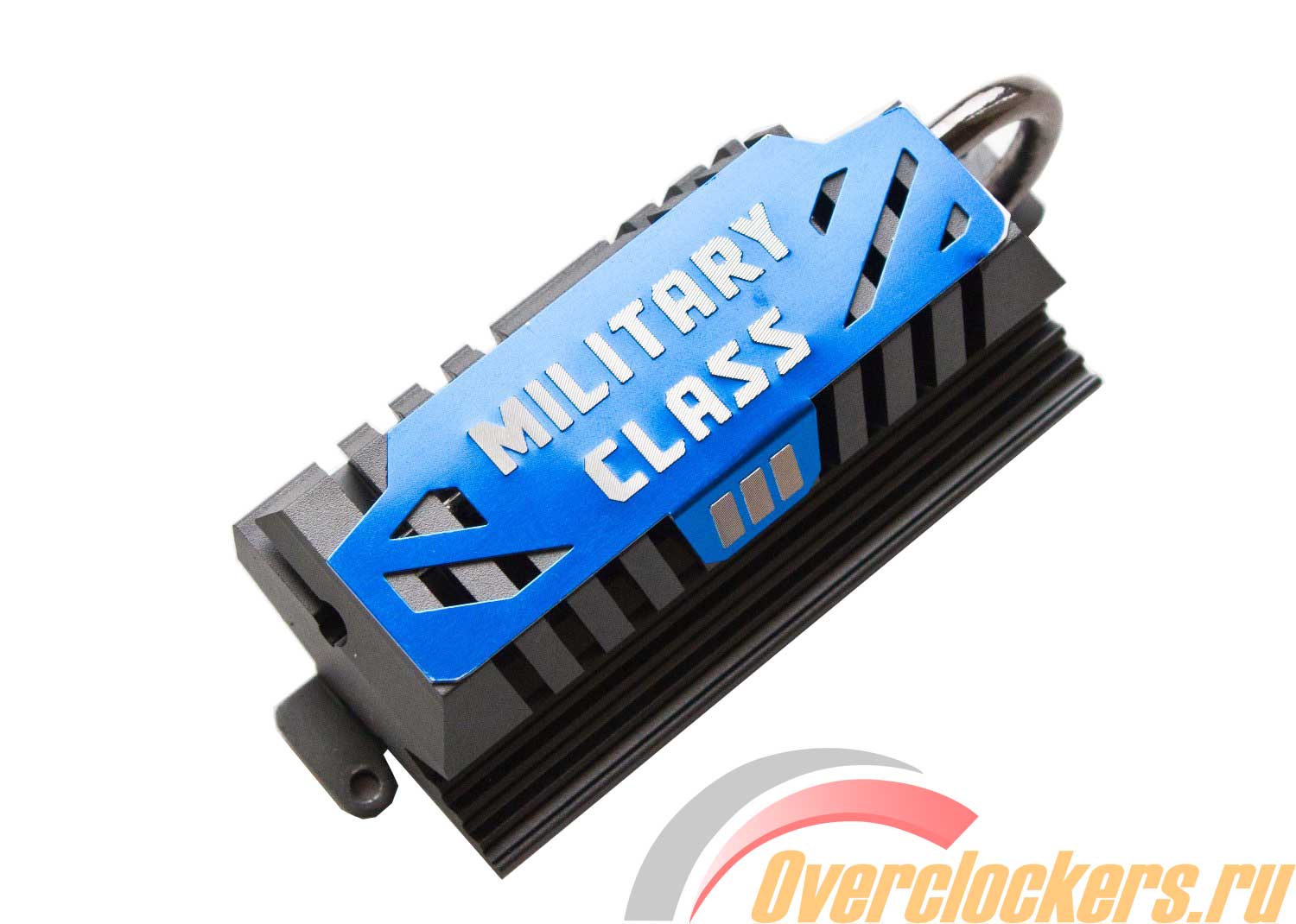

Радиатор системы питания процессора получился достаточно высоким, но установке массивных систем охлаждения мешать он не будет. На его лицевой стороне можно видеть надпись Military Class III.

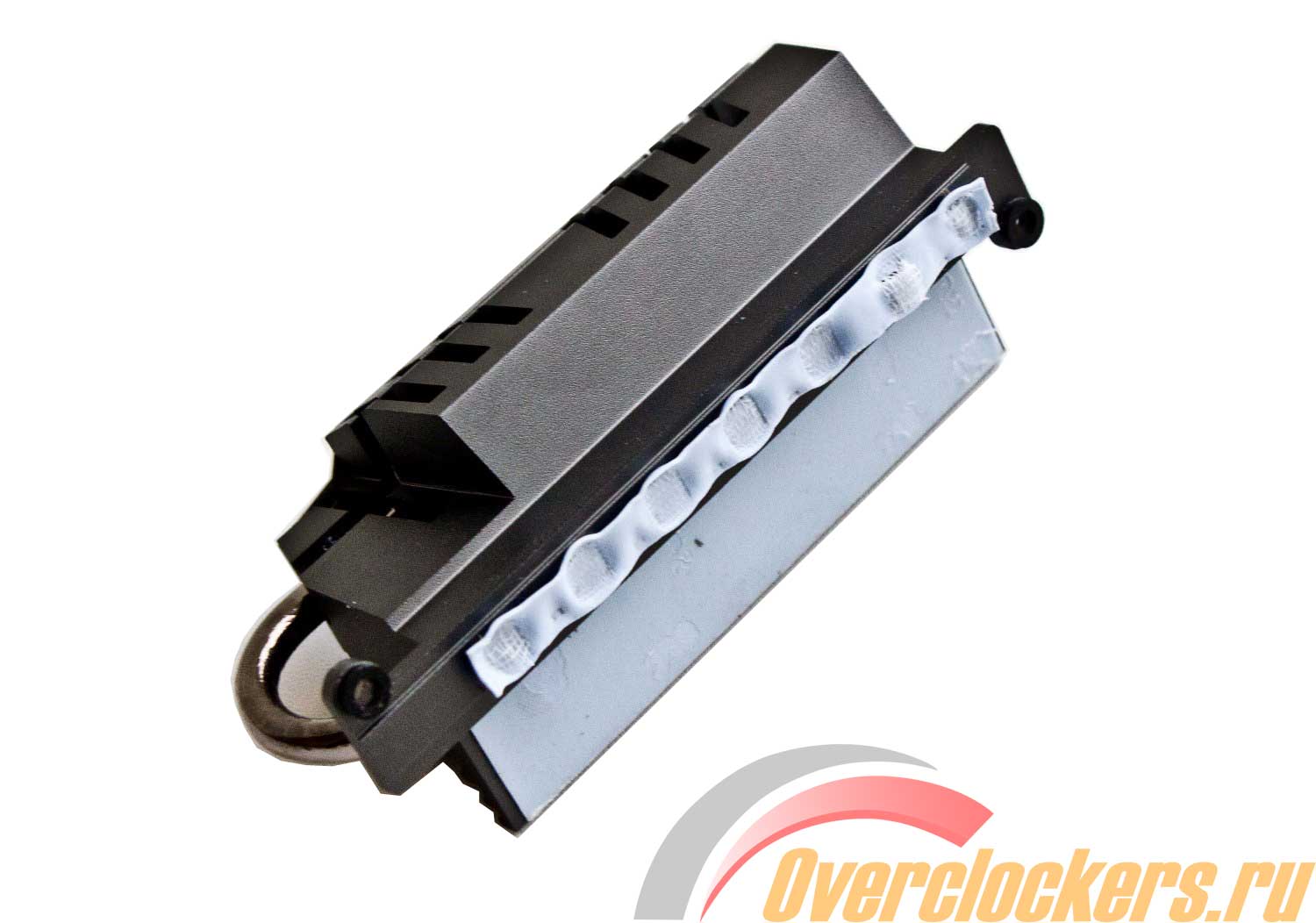

Отвод тепла от компонентов питания осуществляется с помощью термопрокладок, контактирующих с элементами DrMos и дросселями SFC.
Прижим осуществляется двумя подпружиненными винтами, которые вкручиваются в пластину, охлаждающие элементы DrMos с обратной стороны платы. Во время работы радиатор достаточно горячий, но дополнительного обдува ему не нужно.

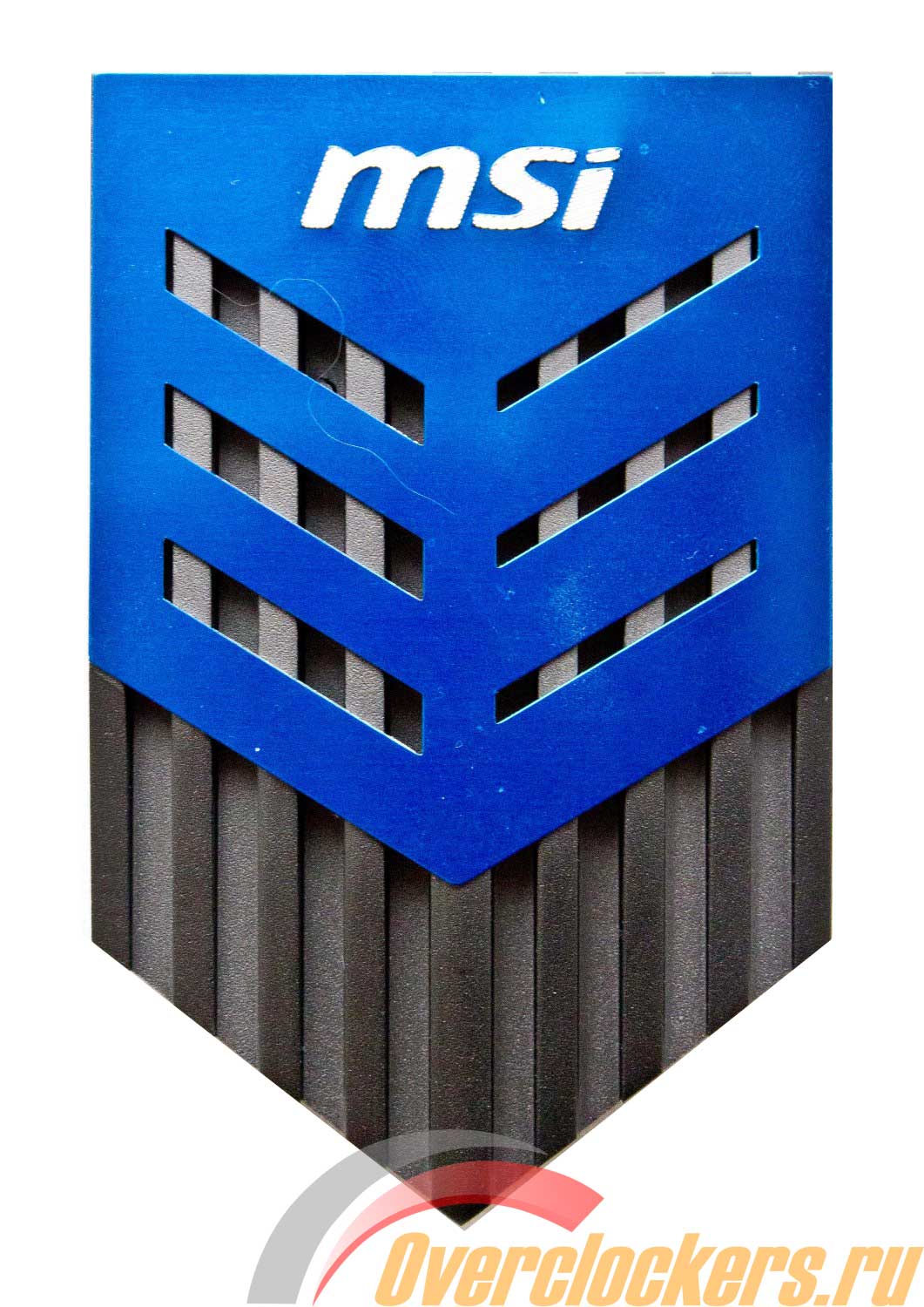

Радиатор южного моста Intel X79 PCH выполнен в форме плоского щита в стиле «military». Поверх ребристого алюминиевого теплосъемника серого цвета надета тонкая пластинка синего цвета с надписью MSI.

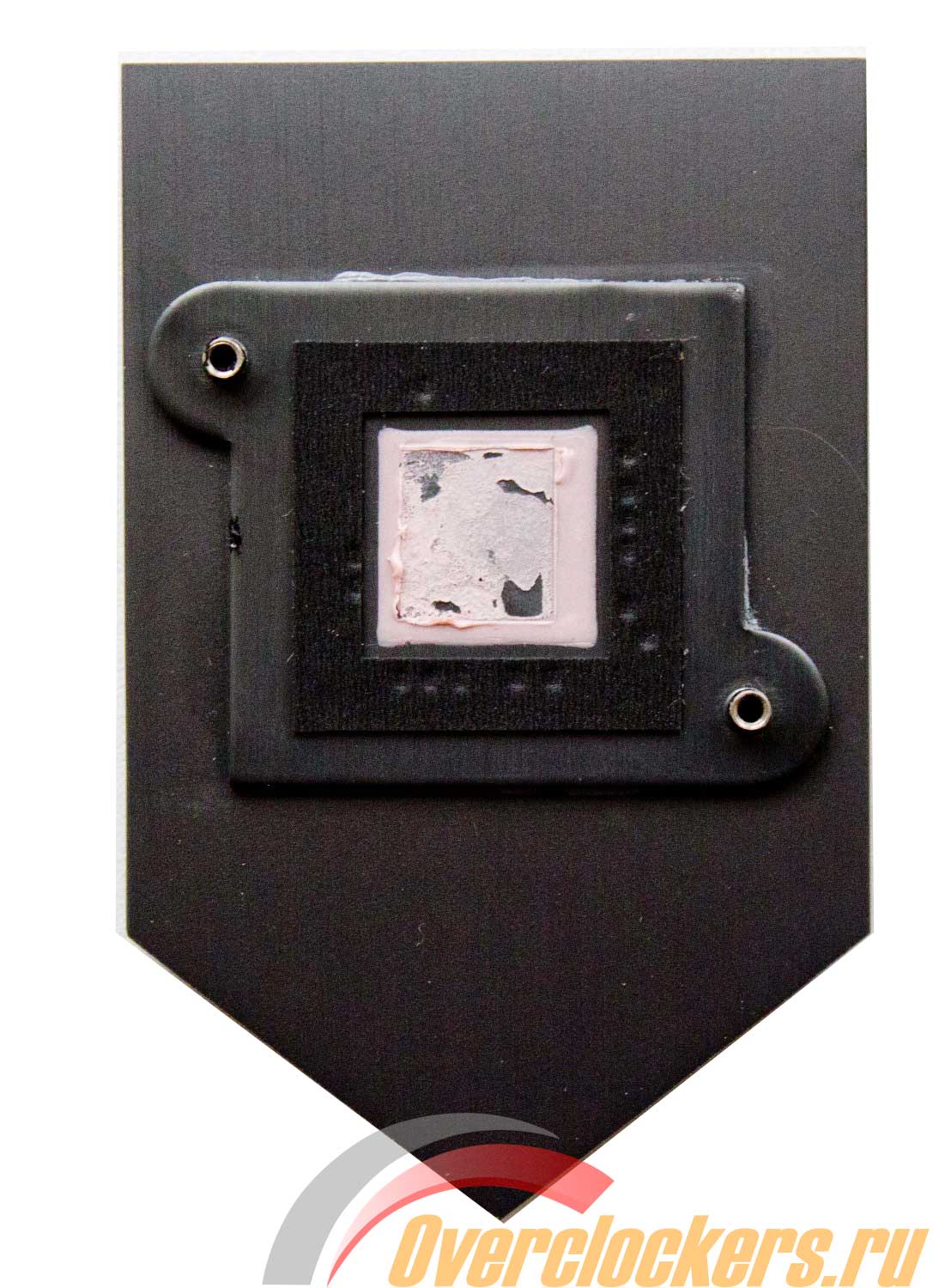

Крепится он с помощью двух подпружиненных винтов, а отвод тепла от южного моста осуществляется с помощью «терможвачки» розового цвета.
Некоторые производители материнских плат используют активное охлаждение радиатора южного моста, на таких платах тепловыделение Intel X79 PCH действительно высокое. Но в случае с MSI X79A-GD65 8D радиатор остается чуть теплым, поэтому об отличиях в тепловыделении судить пока сложно.

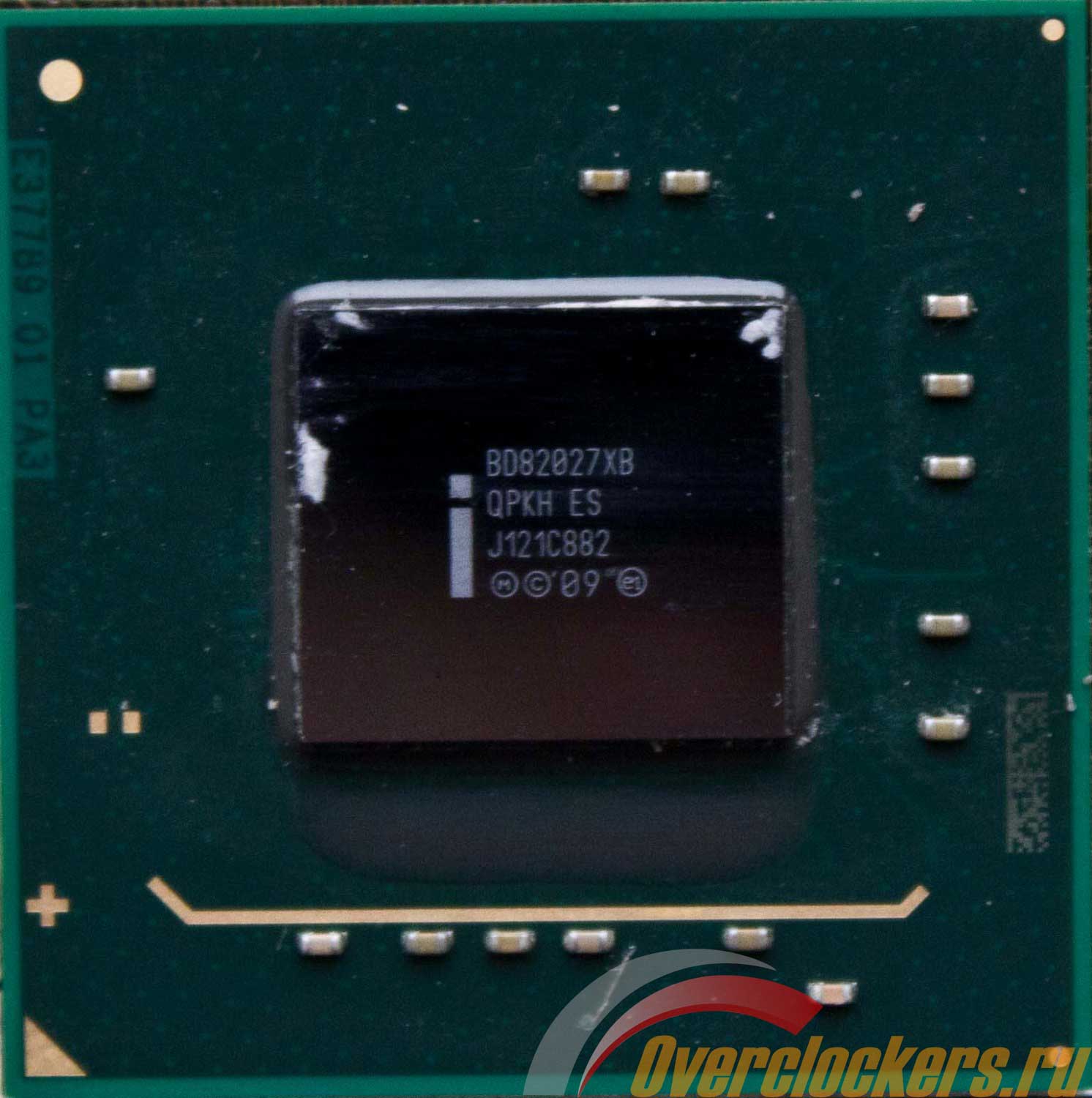

Маркировка микросхемы южного моста мне лично ничего не говорит, разве что наличие букв ES позволяет предположить, что перед нами инженерный образец.
Подавляющее большинство производителей материнских плат с выходом платформы Intel Sandy Bridge перешли на использование в BIOS графической оболочки UEFI, поэтому для многих пользователей продуктов MSI на Intel P67/Z68 оформление и возможности BIOS X79A-GD65 8D будут не в новинку. Но как это и бывает, на новой платформе появился ряд опций, недоступных ранее.
На материнской плате был прошит последний на момент тестирования BIOS версии 1.1B2. Чтобы добраться до настроек BIOS после запуска системы нужно будет подождать некоторое время, которое расходуется на индикацию всех устройств. Большое время занимает проверка всех каналов памяти, поэтому в целом индикация системы проходит дольше, чем на материнских платах Intel с чипсетами X58, P67 и Z68.

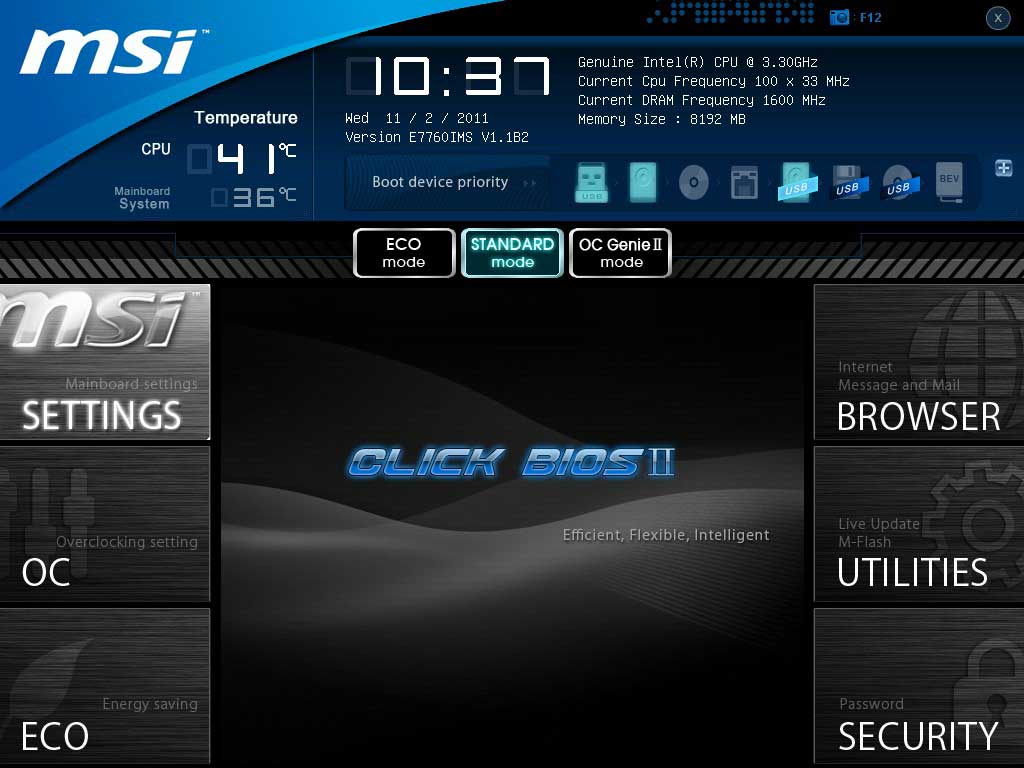

После нажатия клавиши Delete пользователь попадает в BIOS, где во всей красе перед ним открываются возможности UEFI. Честно говоря, я сам далеко не фанат графических оболочек, поскольку в своем большинстве они в целом медленнее и запутаннее привычных BIOS.
Верхнее меню статичное и остается доступным на протяжении всего путешествия по настройкам и различным пунктам. Из полезной, на мой взгляд, информации MSI выводит на экран данные о температуре процессора и материнской платы, версию прошивки и текущую частоту процессора и памяти. Помимо этого, пользователю доступна информация о наименовании процессора, объеме оперативной памяти, дате и времени, а также порядке устройств загрузки.

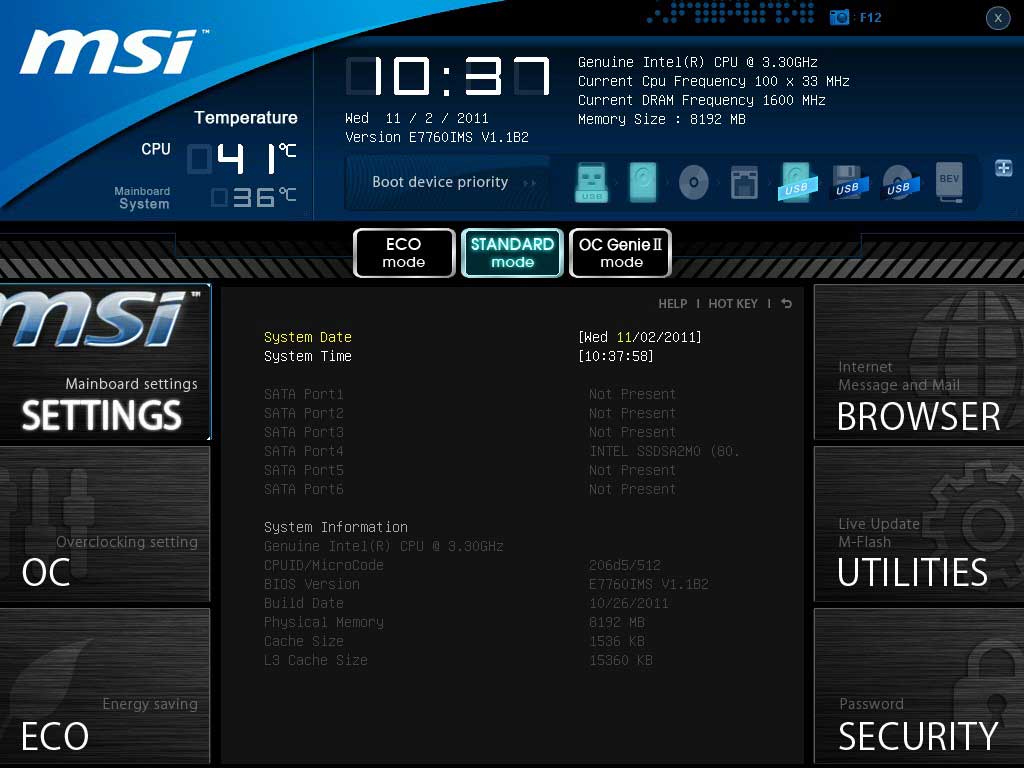

Перейдя в меню MSI Mainboard Settings, пользователю становится доступна подробная информация о системе: дата, время, количество подключенных SATA устройств, наименование процессора и объем кэша, объем оперативной памяти, версия и дата создания BIOS.

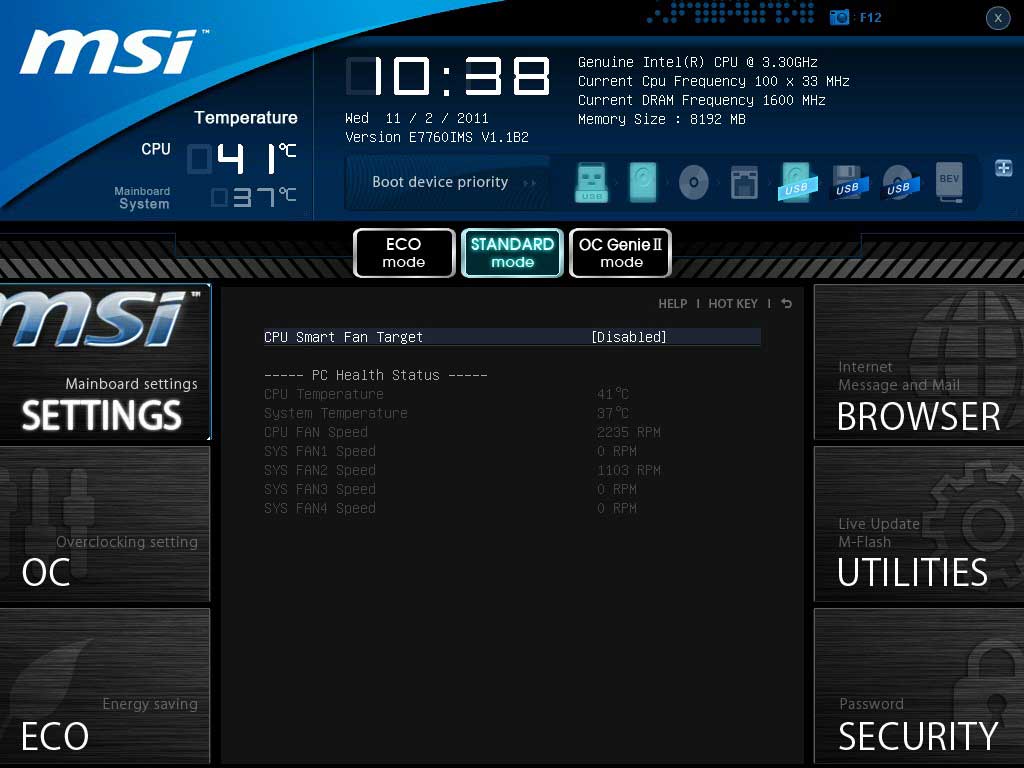

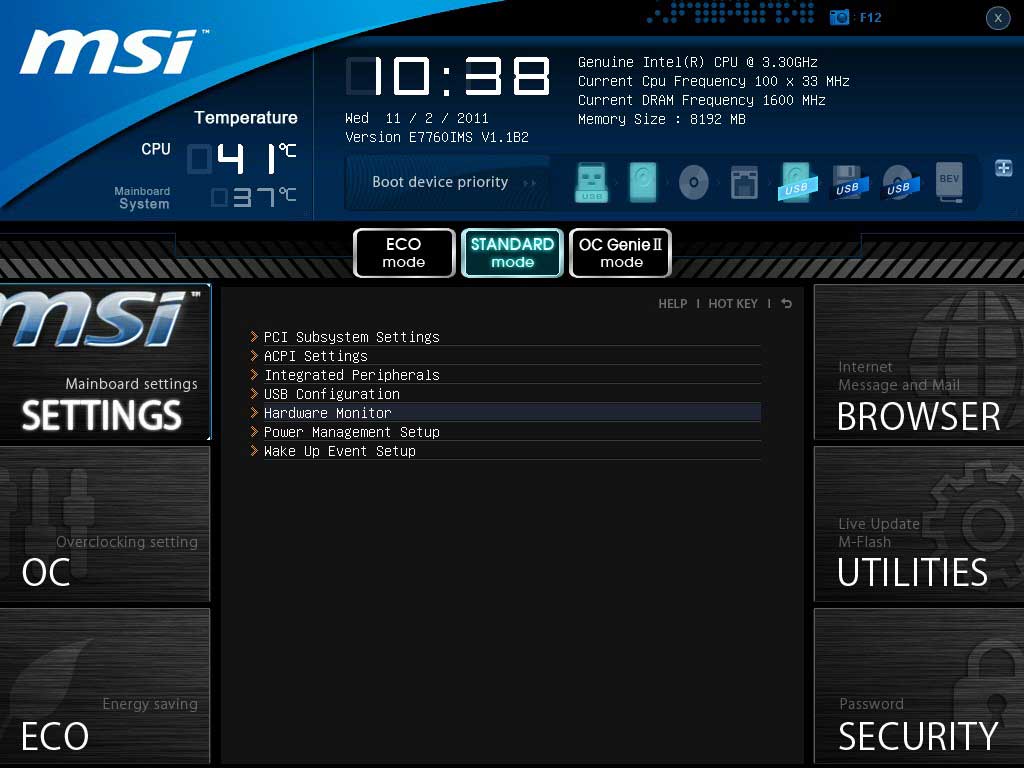

Заглянув на вкладку Hardware Monitor, подробностей о температурном режиме моей системы я не увидел, дополнительных температурных датчиков на плате не установлено.
Пройдемся по меню разгона?
Функция PLL OverVoltage появилась впервые на материнских платах Intel P67, спустя некоторое время после выявления проблемы с ограничением частоты процессоров Sandy Bridge из-за максимально доступного множителя 50. На моделях Intel X79 данная опция доступна с самых ранних версий и её рекомендуется ставить в положение Enabled.
Следующие три опции неразрывно связаны друг с другом и формируют тактовую частоту процессора. Как известно, процессоры Sandy Bridge-E способны работать на шине BCLK, равной не только 100 МГц, но ещё 125 и 167 МГц. Для того чтобы загрузиться на шине 125 МГц, нужно выставить значение CPU Base Clock (MHz) в значение 125, а параметр Adjust CPU Base Clock Ratio установить в положение 1.25, для 167 МГц BCLK значения соответственно 167 и 1.67. Стоит помнить, что при изменении данных параметров значение Adjust CPU Ratio не изменяется автоматически, а остается в номинальном значении 33. Поэтому при повышении частоты BCLK множитель процессора придется понижать.
Две следующие функции энергосбережения нужно всегда оставлять включенными, даже при разгоне, хотя многие оверклокеры привыкли их отключать для фиксирования частоты процессора. Но в данном случае при отключении параметров EIST и Intel Turbo Boost 2.0 множитель процессора фиксируется в положении 12.
Две следующие опции относятся к встроенным в материнские платы MSI технологиям разгона. Включение опции OC Genie Button Operation означает, что при нажатии на плате на кнопку OC Genie будет активирована технология автоматического разгона процессора. Включение параметра Direct OC Button позволяет в режиме реального времени изменять частоту BCLK в операционной системе Windows.

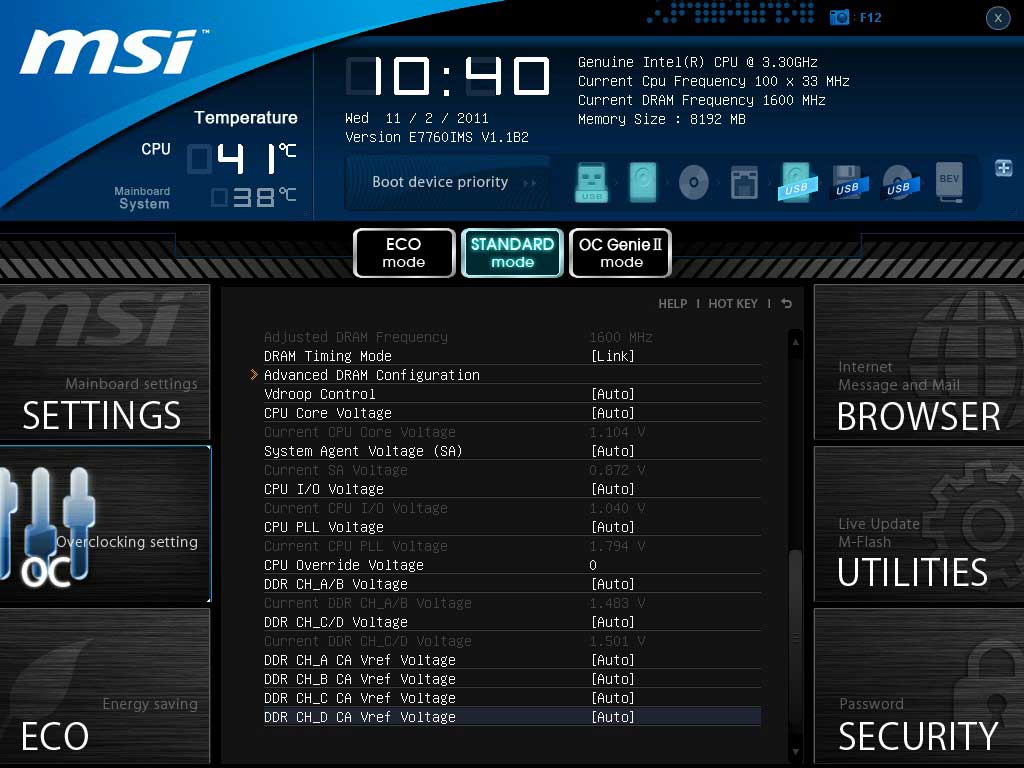

Параметр DRAM Frequency отвечает за изменение частоты оперативной памяти. Напомню, что с Intel X79 стала возможна работа памяти на частоте 2400 МГц.
Параметр Extreme Memory Profile (X.M.P.) активирует XMP профили для работы оперативной памяти на повышенных частотах. Но в моем случае, по причине отсутствия на момент написания статьи оптимизированных под X79 комплектов оперативной памяти, все значения основных таймингов и субтаймингов выставлялись вручную.
DRAM Timing Mode – параметр, открывающий доступ к настройке таймингов памяти. Изменять задержки памяти можно синхронно для всех каналов (выбираем пункт Link) или для каждого канала отдельно (выбираем Unlink).

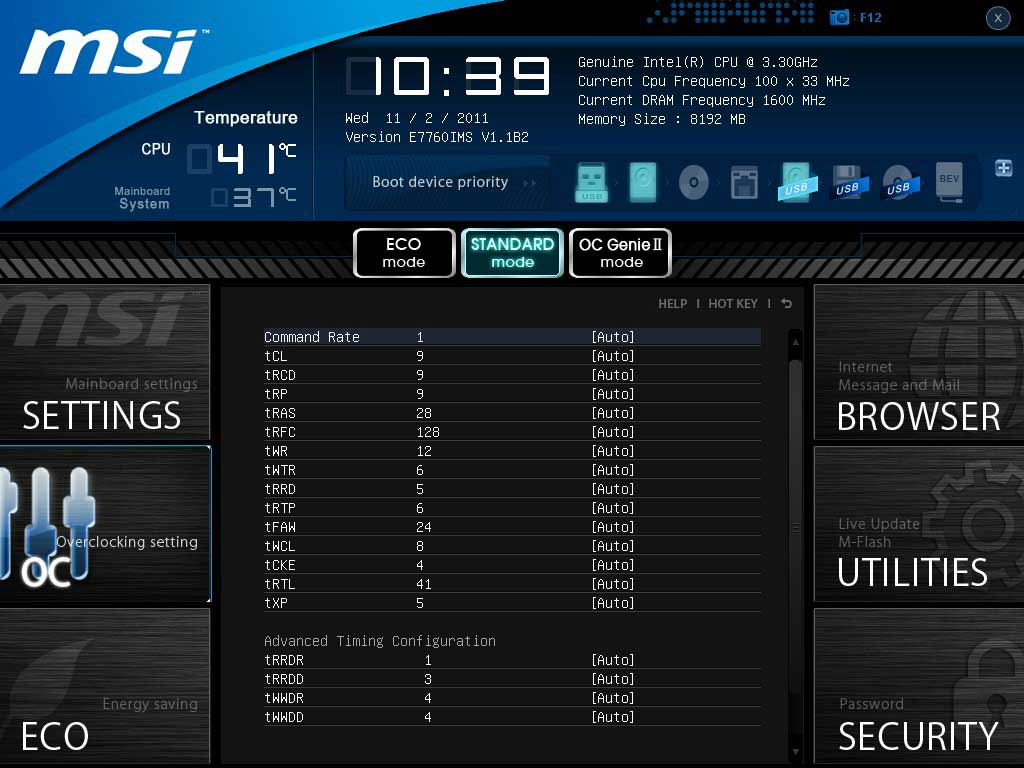

На вкладке меню с таймингами памяти отдельное внимание стоит уделить параметрам tCKE и tXP, которые для загрузки на 1866 МГц в четырехканальном режиме необходимо повысить (5 и 6 соответственно). Остальные параметры субтаймингов также советую выставлять вручную и чуть выше рекомендуемых производителем, а в процессе тестирования определить, какие значения можно понизить. Данная рекомендация относится только к неоптимизированным под Intel X79 комплектам.
Параметр Vdroop Control представляет собой аналог Load-Line Calibration на материнских платах других производителей и предназначен для контроля за просадками напряжения CPU Core Voltage. Доступны значения уровней просадки Level от одного до семи. Для повседневной работы я бы рекомендовал значение Auto.
CPU Core Voltage – непосредственно напряжение на процессоре. Для постоянной работы 24/7 не стоит поднимать напряжение выше 1.35-1.4 В при использовании воздушного охлаждения. Хотя компания MSI говорит о деградации процессора от напряжения 1.6 В и выше.
System Agent Voltage (SA) – напряжение на Intel Memory Controller, его рекомендуют увеличивать для высоких частот памяти. Для 2400 МГц нужно 1.35-1.4 В, а деградация может начаться после 1.5 В.
CPU I/O Voltage – ранее данный параметр назывался CPU VTT Voltage. Увеличение напряжения может помочь добиться больших частот при разгоне.
CPU PLL Voltage – параметр зафиксирован на 1.8 В. Во время разгона я оставлял его в значении Auto.
CPU Override Voltage – параметр, который для меня так и остался загадкой. Изменять его можно от нуля и по возрастающей, но какова его функция, я не знаю.
В связи с тем, что слоты теперь разнесены в две стороны от процессорного разъема, причем каждый набор с собственным питанием,напряжение на память теперь отдельно задается для каналов A/B и C/D значениями DDR_CH_A/B Voltage и DDR_CH_C/D Voltage. Также для каждого канала отдельно можно изменить Vref Voltage.

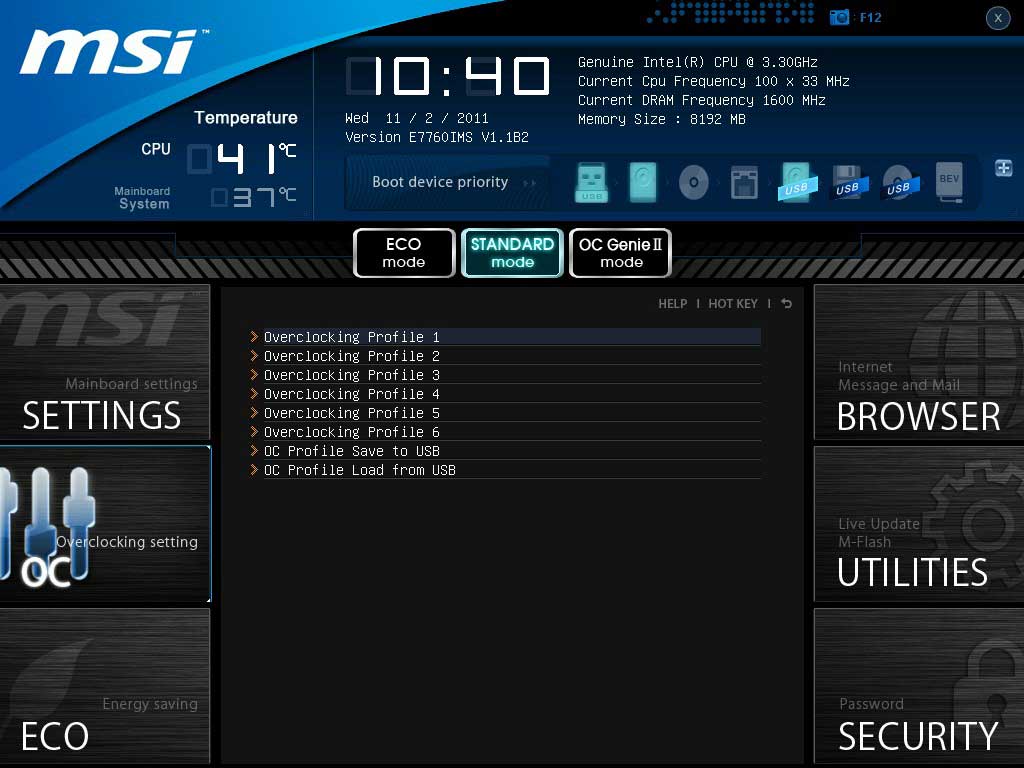

Для пользователей доступны шесть профилей разгона, что в условиях повседневного использования хватит с лихвой. Зато мне во время теста и постоянного перебора настроек даже шести профилей оказалось мало.
В меню разгона наряду с оверклокерскими опциями доступна вкладка CPU Specifications, где можно увидеть немного информации об установленном процессоре.

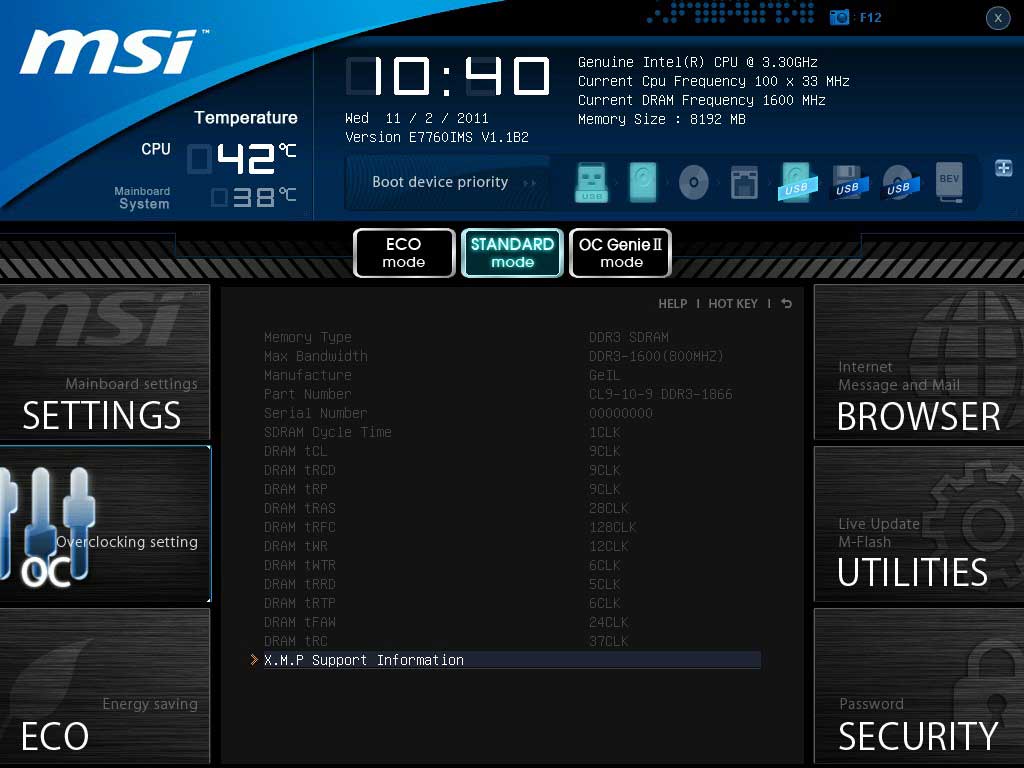

Чуть ниже доступна информация, зашитая в XMP профиль памяти.

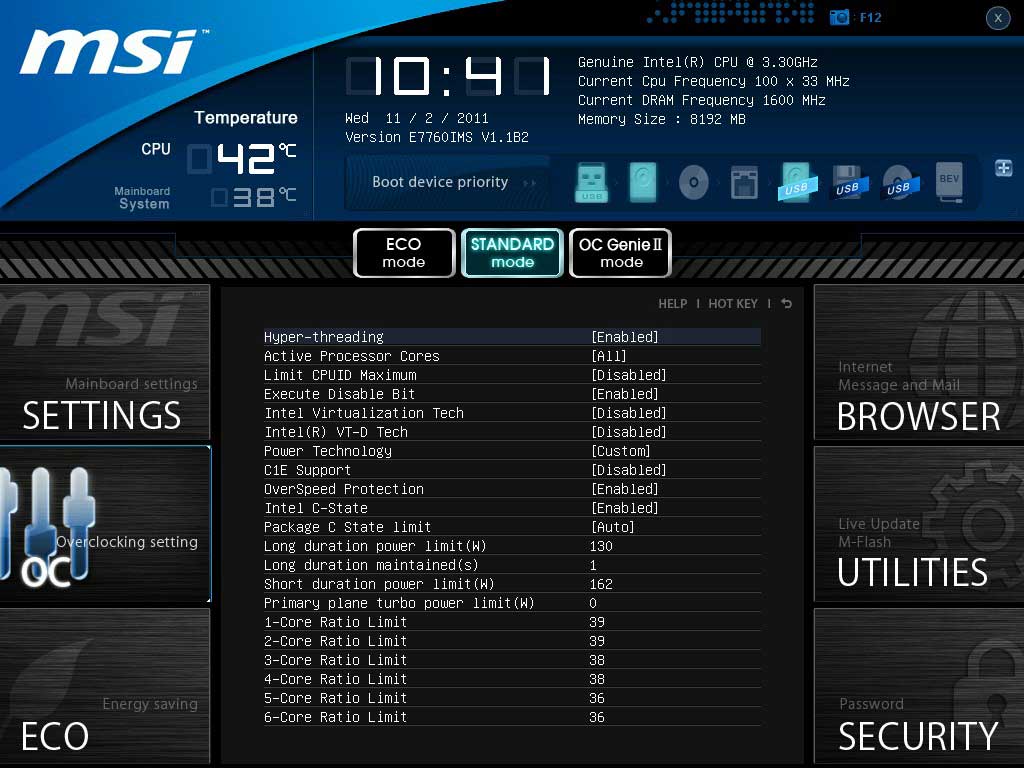

Графа CPU Features открывает доступ к технологиям процессора Intel Core i7-3960X.

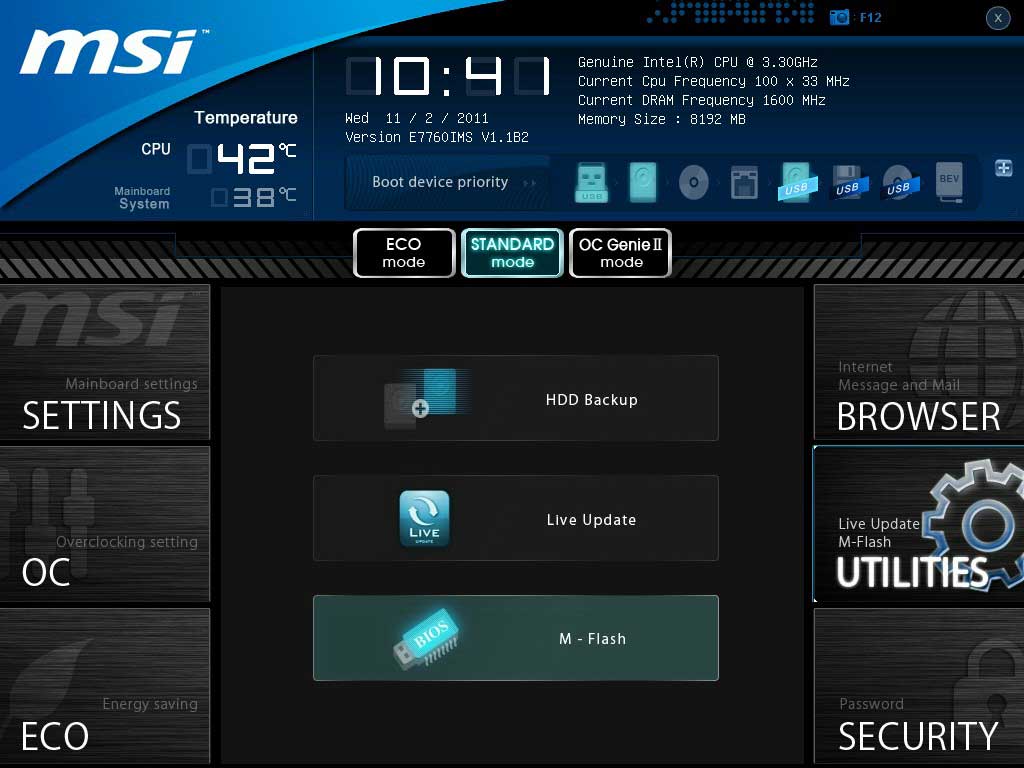

Обновить BIOS можно, перейдя на вкладку Utilities и выбрав утилиту M-Flash.
К плюсам MSI X79A-GD65 8D можно отнести богатый комплект поставки, интересный дизайн и внутренний функционал. Все это способно заинтересовать не только энтузиастов, но и геймеров, любящих скорость и не привыкших экономить на комплектующих.
Осталось выяснить, стоит ли овчинка выделки: есть ли смысл в переходе на Intel X79 и способен ли лидер модельного ряда MSI конкурировать на равных с флагманами предыдущих поколений на Intel Z68 и X58. Помимо сопоставления на одинаковой частоте с фаворитами прошлых лет, будут изучены оверклокерские возможности материнской платы и проведено сравнение скорости работы CPU на разных шинах BCLK.
