Блок-схема чипсета AMD X570 позволяет оценить распределение линий PCI Express 4.0

Поддержку PCI Express 4.0 при использовании 7-нм процессоров Ryzen 3000 удастся реализовать и на старых платах после обновления микрокода, о чём уже давно говорится. Между тем, многих потенциальных покупателей новых процессоров интересует набор возможностей чипсета AMD X570, который дебютирует одновременно с процессорами Matisse. Во-первых, этот набор логики заставит многих пользователей поверить, что активное охлаждение – это не блажь, а необходимость. Во-вторых, на страницах китайского форума ChipHell появилась блок-схема набора логики AMD X570 на примере материнской платы одного из партнёров AMD, которая позволяет оценить, каким образом будут распределяться линии PCI Express 4.0.

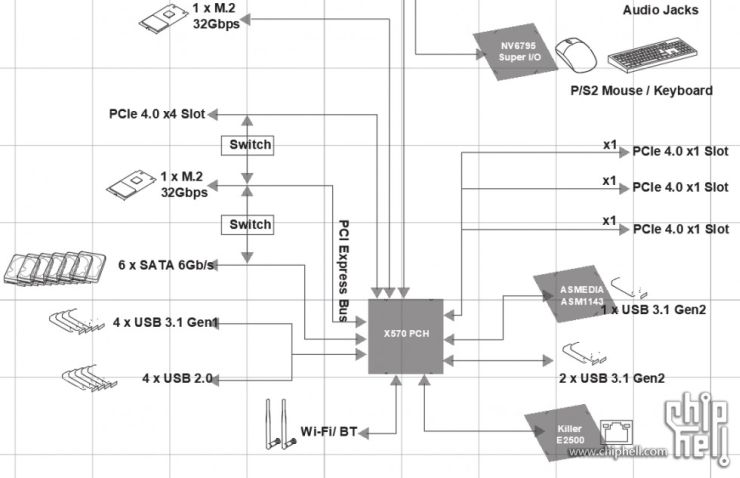

Источник изображения: ChipHell




Прежде всего, поддержку PCI Express 4.0 обеспечивает сам центральный процессор. Это позволяет как сообщаться с чипсетом по каналу PCI Express x4 (4.0), так и подключать пару видеокарт по схеме "x8 + x8" (4.0), а главное – реализуется поддержка накопителя в исполнении M.2, который может передавать информацию со скоростью 32 Гбит/с.




Источник изображения: ChipHell

Сам чипсет способен поддерживать до двух таких накопителей, но активностью слота PCI Express x4 (4.0) в данной конфигурации придётся пожертвовать. Он будет отключен и при необходимости использования шести портов SATA-600. Чипсет также позволяет поддерживать до трёх слотов PCI Express x1 (4.0), до четырёх портов USB 3.1 Gen 1, двух портов USB 3.1 Gen 2 и четырёх USB 2.0. Кроме того, дополнительные порты USB производитель платы может реализовать через дискретные контроллеры той же ASMedia.
