На сайте Федерального института промышленной собственности (ФИПС) появилось описание изобретения к патенту, озаглавленное «Статор компрессора высокого давления газотурбинного двигателя». Речь идёт о компрессорах высокого давления газотурбинных двигателей, которые среди прочего могут применяться в наземных установках. Инженеры из конструкторского бюро имени Люльки предлагают использовать шесть ступеней направляющих аппаратов. Первые две ступени получили сверхзвуковые профильные лопатки, тогда как остальные обладают дозвуковыми профилями.

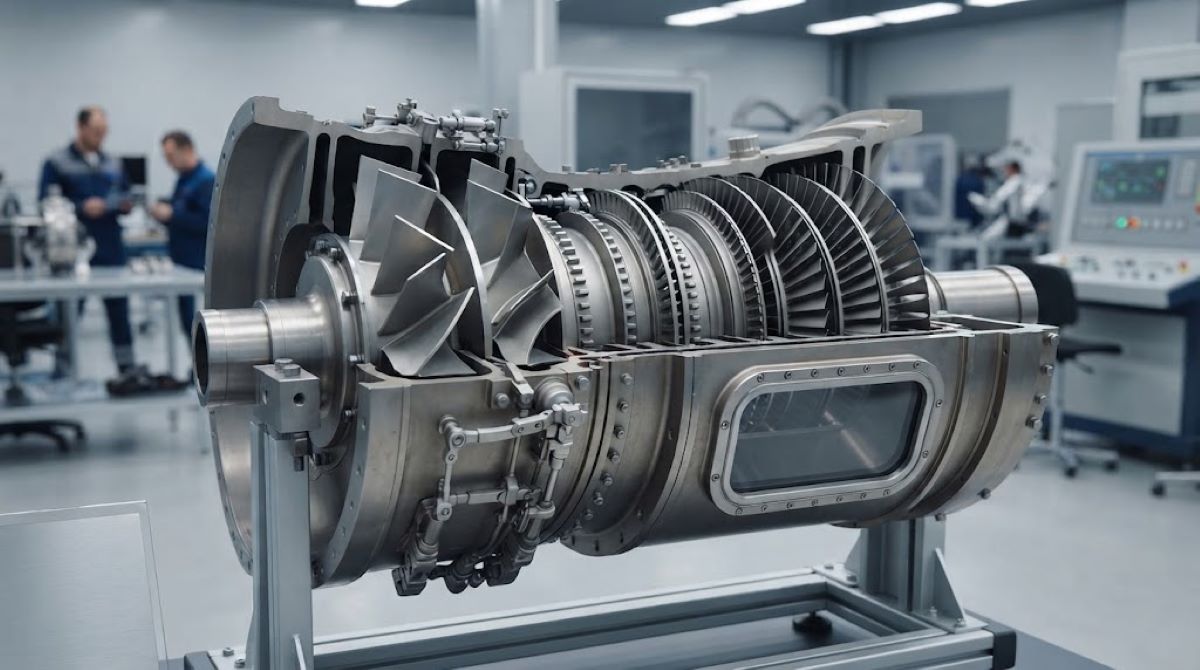

Изображение: Gemini

Подобное сочетание призвано увеличить газодинамическую устойчивость компрессора и его эффективность. Аппарат первой ступени и входной направляющий аппарат оснащены поворотными лопатками. Они дают возможность в зависимости от режима работы двигателя менять параметры потока.

Подход к проектированию является другой отличительной чертой разработки. Во внимание были приняты радиальные и осевые зазоры, реальные отклонения геометрии деталей, эксплуатационные деформации и производственные допуски. Это должно свести к минимуму их влияние на характеристики компрессоров высокого давления.

Изображение: ФИПС

Корпус статора состоит из двух разъёмных частей, что облегчит ремонт и сборку. Для осмотра проточной части не придётся полностью разбирать узел, поскольку были предусмотрены окна.
