21 августа была зарегистрирована полезная модель конструкторов из Перми, которая создана с целью уменьшения вероятности запутывания и повреждения линии связи на беспилотных летательных аппаратах.

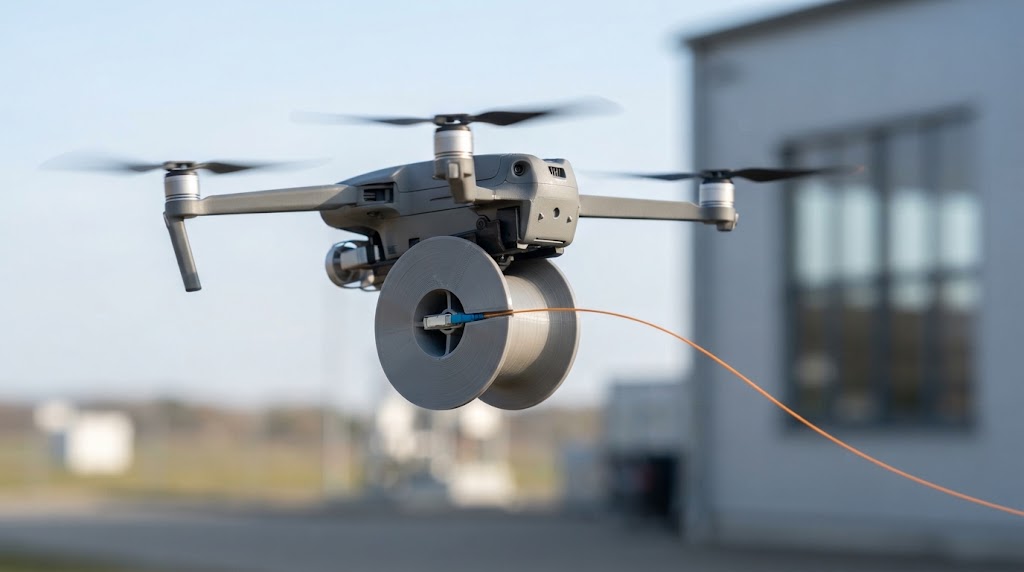

Изображение: Gemini

Возникает эта проблема из-за природы оптоволокна, которое способно выдерживать большие нагрузки на растяжение, но намного хуже справляется с петлями и резкими перегибами. В процессе работы или при перевозке свободный конец может смещаться, в результате чего место соединения оптоволокна с коннектором повреждается.

Чтобы этого не происходило, на специальном клипсовом механизме внутри полости катушки разместили коннектор. Отдельный касательный канал пропускает волокно во внутреннюю полость. Переход с внешней поверхности происходит по радиусу, исключающему резкий перегиб.

Коническая часть катушки во время полёта обеспечивает упорядоченный сход витков с торца. Это защищает от перехлёстов и петель, а соответственно, и от обрывов линий.

Изображение: ФИПС

Катушку можно быстро устанавливать на носитель, обходясь без дополнительного крепежа, поскольку крепёжные элементы при повороте входят в соответствующие пазы. Дополнительным достоинством разработки является простота и дешевизна её изготовления из полимера при помощи 3D-печати.
