Серия ASUS P5B. FAQ.

23 марта 2007, пятница 05:47
Все платы серии имеют отметку: " VISTA PREMIUM Ready"

Здесь собранны ответы на самые часто-задаваемые вопросы.

1) Минимально возможное соотношение FSB:DIMM на этих платах = 1:1, то есть соотношение частоты системной шины (FSB) и рабочей частоты памяти.
Простым языком при FSB = 400MHz, частота работы памяти будет DIMM = 400 (эффективная - 800)MHz; при FSB=500MHz : DIMM=500(1000)MHz; Соотношения в сторону увеличения частоты работы памяти доступны при любой частоте FSB;

1.1. Открыть доступ к настройке таймингов памяти можно в пункте BIOS =>Chipset => Configure Dram timing by SPD, установив значение данного параметра на Disabled;

1.2. Установка 4GB оперативной памяти и более возможна после включения в BIOS функции Advanced => Memory remap feature => enable;

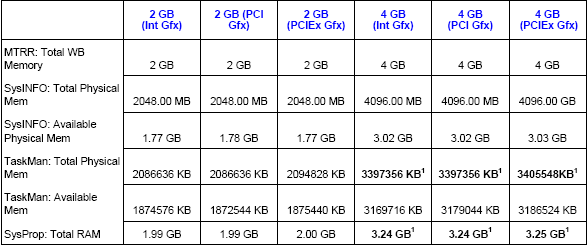

Работоспособность 4GB оперативной памяти в среде Windows XP 32-bit проверена только на модулях, входящих в QVL на сайте ASUS.

Для других модулей объём доступной памяти будет варьироваться в соответствии с таблицей:


1.3. Пару модулей оперативной памяти, для двухканального режима работы, лучше устанавливать в DIMM1 - DIMM3, не DIMM2 - DIMM4.

1.4. Максимально достигнутая частота работы памяти при номинальном значении FSB = 266MHz не будет гарантировано получена и при изменении частоты системной шины в сторону увеличения. Т.е. если при FSB=266MHz, память можно «разогнать», к примеру до 900MHz при таймингах 5-5-5-15, то далеко не факт, что при частоте FSB=450MHz эти-же модули памяти смогут взять планку в 900MHz при таких-же таймингах. Может потребоваться увеличение либо таймингов, либо напряжения на модулях памяти.

1.5. Рекомендуемые для начала разгона тайминги (в BIOS) 5-5-5-15-5 42-10-10-10-25.

1.6. Для разгона системной шины "из под Windows" можно использовать утилиту setFSB. Утилита не работает на плате P5B.

1.7. Для изменения таймингов памяти используется утилита MemSet начиная с версии 2.2, так же возможно использование специальной версии этой утилиты под 965 чипсет - MemSet965.
Для успешного разгона в BIOS должны быть отключены ВСЕ доступные функции Spread Spectrum!

1.8. Внимание. POST-экран при старте компьютера всегда отображает тип памяти, соответствующий устанавливаемой в BIOS (в ручную либо автоматически) частоте. То есть, если в BIOS Вы ставите DRAM Frequency = 533MHz, то и на POST-экране будет отображаться не Ваш реальный тип памяти (PC2-5300/6400/8000), а именно PC2-4300, в соответствии с заданной стартовой частотой.

1.9. Согласно отзывам пользователей есть случаи частной несовместимости модулей оперативной памяти с платами серии, даже после обновления BIOS. Так-же имеются случаи неправильного чтения таймингов памяти из SPD, что способно вызвать сбои в работе системы. Исправляется легко "ручной" установкой таймингов на нужные значения
Совет от ASUSTek: Приобретайте только модули памяти, указанные в QVL к Вашей мат.плате на сайте ASUS.;

1.9.1 В мануале сказано: This motherboard does not support memory modules made up of 128 Mb chips or double sided x16 memory modules .
Перевод: Эта плата не поддерживает модули памяти со 128-Мбитными чипами и двухсторонние х16 модули.
х16 - это общепринятое обозначение ширины микросхемы SDRAM, а не их количества.
Если кто-то все равно сомневается, сначала посмотрите следующий лист мануала, где приложен список протестированных модулей.
Там есть двухсторонние модули 512 и 1024 MB - 512 MB на 256 Mb чипах, 1024 - 512. Т.е. именно двухсторонние модули с 16-ю микросхемами ширины х8. Что в самом деле не поддерживается согласно мануалу - это двухсторонние модули с 8-ю микросхемами организации х16, но в последних версиях BIOS и эта проблема совместимости была полностью решена.

1.10.При разгоне процессора, т.е. при повышении частоты FSB более 25% от номинала (на различных экземплярах плат порог может быть различным) возможны проблемы в работе шины PCI-Ex 16x. Происходит переключение режима 16х в режим 1х. На видеокартах нижнего ценового диапазона падение пропускной способности интерфейса не оказывает огромного влияния, но на средних и мощных видеоадаптерах падение производительности достаточно велико.

Проверить действующий режим PCI-E можно с помощью утилиты CPU-Z.


Стопроцентного решения этой проблемы пока нет. Есть три возможных варианта исправления:
- Экспериментальный подбор частоты PCI-E в пределах от 101MHz до 110Mhz;
- Увеличение напряжения на один пункт на северном, либо южном мосту чипсета;
- Снижение величины разгона до уровня работоспособности шины на величине 16x;
+ Сброс настроек BIOS на Default, с последующей установкой необходимого разгона сразу на нужное значение (частота FSB, памяти и тайминги).

2) Платы поддерживают все, существующие процессоры INTEL выполненные в конструктиве Socket LGA775. Критической температурой процессора можно считать отметку в 62-65° и более высокую. Эксплуатация процессоров при температуре 80-82° крайне не желательна;

2.1 SLI-режим официально не поддержан чипсетами i965. Установка и ограниченная работоспособность видеокарт nVIDIA в SLI возможна только с помощью модифицированных драйверов ForceWare;

3) К IDE-контроллеру на платах можно подключать любые CD/DVD приводы, равно как и жёсткие диски с интерфейсом PATA, в любых сочетаниях и комбинациях;

3.1. При возникновении сбоев в работе двух IDE-устройств, подключенных на один IDE-контроллер, необходимо установить перемычки на обеих устройствах в положении CABLE Select;
Перемычку на жёстких дисках SATA II 300, ограничивающую скорость передачи информации до 150MBit/s, необходимо обязательно убирать;

3.2. Установка "родных" драйверов Intel Chipset и JMicron JMB363 с диска, идущего в комплекте с системной платой крайне не желательна!
Последнии версии драйверов можно скачать на сайте производителя мат.платы либо в разделе "Новости Software" на нашем сайте, либо на этом сайте.

3.3. Установка Windows XP SP 2 гарантированно и без ошибок работает только с лицензионного диска либо его копии. Изменение оригинального загрузочного сектора на инсталляционном компакт-диске, равно как и использование «пиратских» копий установочных дисков с мульти-загрузочными либо модифицированными BOOT-секторами способно вызывать ошибки при установке операционной системы.

3.4. Для работы с CD/DVD-приводами, подключенными к контроллеру JMicron в DOS-режиме, необходим драйвер. Драйвера на данный контроллер и инструкция, как его установить есть в этом месте.
Есть уже готовый BOOT-сектор с "прописанным" драйвером. Как его записать можно посмотреть здесь.

3.5. RAID-массивы на платах серии согласно отзывам пользователей лучше создавать на ICH8R, а не на JMicron; RAID на плате P5B возможен только теоретически. Для его сборки необходим HDD стандарта E-SATA, либо специальный переходник SATA - E-SATA. Подключать жёсткие диски, для организации RAID на P5B нужно к разъёмам SATA_RAID и E-SATA на задней панели материнской платы;

3.5.1. Установка драйверов в среде Windows на контроллер JMicron, в том случае если он у Вас включен и "на нём" есть устройства, необходима ТОЛЬКО в случае возникновения проблем с подключенными устройствами. В ряде случаев приводы и жёсткие диски IDE корректно работают ТОЛЬКО на стандартных драйверах.
Однозначно рекомендуемая версия драйвера JMicron - 1.17.03 и выше !

3.6. Самая "насущная" проблема - использование жёстких дисков при включенном в BIOS режиме SATA-AHCI для контроллера INTEL.

* Техническая информация на сайте INTEL: AHCI - Advanced Host Controller Interface ;
* Использование режима работы жёстких дисков SATA-AHCI НЕ ДАЁТ прибавки в скорости работы жёстких дисков относительно режима SATA-IDE;
* На плате ASUS P5B (ICH8) использование режима работы SATA - AHCI для контроллера INTEL ICH8 при установленной Windows XP ЗАПРЕЩЕНО!
* В Windows Vista режим SATA as AHCI доступен для всех плат серии БЕЗ установки дополнительных драйверов и хитростей;
* Режим работы SATA-AHCI на всех платах серии доступен для JMicron® JMB363 контроллера.

Примечание для справки: Показатели скорости чтения жёсткого диска Serial ATA II with NCQ при отключенном и включенном режиме AHCI для контроллера ICH8:


Варианты решения для платы с ICH8R (P5B E/E-Plus/Deluxe):

- для установки Windows XP при включеном AHCI необходимо заблаговременно создать дискету с драйвером AHCI. Всё необходимое для этого имеется на диске, идущим в комплекте с материнской платой.
При установке Windows XP SP 2 помещаем дискету с драйвером в устройство чтения FDD. В момент запроса установщика Windows – « Нажмите F6 для установки специального драйвера SCSI или RAID» жмём F6 и из предложенного списка выбираем драйвер AHCI.

- в том случае, если у Вас нет устройства чтения дискет, либо Windows XP уже установлена в режиме работы SATA – IDE можно интегрировать необходимый драйвер прямо в операционной системе.
Делается это следующим образом.
Заходим в диспетчер устройств и находим в списке IDE ATA/ATAPI контроллеры.
Обновляем драйвера для контроллеров (по умолчанию их 2).
Для этого, выбираем пункт Обновить драйвер => Не выполнять поиск. Я сам выберу нужный драйвер.
Указываем путь к папке Drivers\Chipset\Intel\makedisk\DOS\F632 на установочном диске к материнской плате.
Снимаем галочку "Только совместимые устройства" и выбираем из списка Intel(R) ICH8R/D0/DH SATA AHCI Controller. (так для обоих контроллеров!!!).
Система попросит перезагрузку - выполняем. При перезагрузке в BIOS выбираем режим контроллера - AHCI.


3.7. Убрать "Неизвестное устройство" в диспетчере задач Windows XP можно просто поставив "родной" диск материнской платы в привод и дать диску провести автозапуск. Произойдёт автоматическая установка драйвера на системное устройство - ATK0110 ACPI UTILITY;

3.8. Примечание: На плате ASUS P5B можно ускорить прохождение POST, изменив значение BIOS => Boot => Boot Setting Config => AddOn Rom Display на Keep Current. Система перестанет останавливаться при опознании IDE устройств, подключенных к контроллеру JMicron.

3.9. При возникновении проблем с записью/форматированием CD/DVD-дисков необходимо либо удалить программы Alcohol120% и DaemonTools, либо в настройках Alcohol120% поставить отметку "Игнорировать тип носителя в приводе". После установки НЕРО версии 7.5.9.0 и выше замечено исчезновение проблем с записью дисков, а также с форматированием DVD-RW носителей.

- Обсуждение установки с не оригинальных дистрибутивных дисков Windows XP является нарушением правил конференции и будет наказываться соответствующим образом.

4) Обсуждение кулеров для чипсетов материнских плат проходит ТОЛЬКО в данной ветке конференции.

4.1. Согласно статистике и отзывам пользователей на все платы данной серии можно установить ЛЮБОЙ процессорный кулер, даже самый гигантский !

4.2. Опять-же согласно отзывам пользователей снятие пластинки, с надписью ASUS с "северного" моста чипсета, снижает температуру на чипе на 1-2 градуса. При этом, вы почти гарантированно потеряете гарантию!

4.3. Радиатор, размещенный над мосфетами, служит для отвода тепла от чипсетного радиатора, а не для охлаждения мосфетов.

4.4. Установка небольшого вентилятора на сами радиаторы северного и южного моста чипсета, либо в непосредственной близости от них, крайне желательна и рекомендуется большинством пользователей плат серии !

4.5. Ни одна из плат серии не имеют датчика для мониторинга температуры мостов чипсета. Для измерения температуры этих элементов, необходимо использовать выносные устройства мониторинга (термопара, цифровые термодатчики и пр.) Критической можно считать температуру чипсета в 55° и выше.

4.6. Регулировка скорости вращения процессорного вентилятора доступна только для 4-pin-овых моделей. Вентиляторы с 3-pin-овым питанием, подключенные к разьёму CPU Fan, НЕ РЕГУЛИРУЮТСЯ средствами самой платы. Но можно подключить процессорный кулер к любому из 3-pin-овых разъёмов на материнской плате для регулировки скорости вращения...

5. Блоки питания желательно использовать соответствующие стандарту ATX 1.3 и выше. Наличие 24-pin-ового разъёма питания не является обязательным, но крайне желательно. Мощность блока питания, для системы «в разгоне» должна превышать 350W. Подключение 8-пинового коннектора питания не является обязательным для процессоров CORE 2 DUO, но желательна для процессоров CORE 2 QUAD. По статистике хуже от такого подключения ещё никому не стало;

6. Будьте внимательны: вольтаж на процессоре, установленный в режим AUTO, при разгоне процессора поднимается до Vcpu=1.40~1.45B.
Для справки: номинальное напряжение на процессорах CORE 2 DUO = 1.25-1.36B.
При изменении напряжения на процессоре в BIOS необходимо учитывать "привычку" материнских плат ASUS, занижать выставленный вольтаж на 3,5-5%. Т.е. ставим 1.500В - реальный вольтаж будет только 1.448В.
Мониторинг напряжения на процессоре можно осуществлять утилитой CPU-Z версии 1.37 и выше, и утилитой EVEREST версии 3.50 и выше, либо просто в пункте мониторинг в BIOS;
6.1. Минимальные значения напряжений на эллементах мат.платы, являются и устанавливаемыми по-умолчанию в режиме AUTO при штатной FSB:



7. Самый качественный мониторинг температуры на процессоре CORE 2 DUO осуществляет утилита CORE Temp. Последняя версия EVEREST так-же даёт достаточно правильные показания.

8. Последнии версии BIOS можно брать на ASUS ftp Server. Обновлять микропрограмму BIOS можно в среде Windows с помощью фирменной утилиты ASUS (идёт в комплекте с мат.платой) либо с помощью встроенной в BIOS утилиты ASUS Ez-Flash;
8.1. Не забывайте после обновления BIOS сбрасывать настройки на Default. Сброс настроек BIOS можно так-же осуществлять специальной перемычкой на плате. Извлечение батарейки не всегда вызывает обнуления BIOS;
8.2. Даунгрэйд прошивок BIOS возможен как в среде Windows с помощью утилиты ASUS Update версии 7.07.02, так и в среде DOS - AFUDOS V2.21. Обе утилиты есть на "родном" диске к материнским платам.

9. Большая часть плат серии имеют серьёзные проблемы с качеством, воспроизводимого с помощью встроенных звуковых плат, аудиосигнала (щелчки, потрескивания, фон, провалы звука). Решить данную проблему с помощью драйверов или иным способ пока не удаётся. Единственное решение - покупка отдельной звуковой платы;

10. Небольшие сборники информации по вольтмодификациям плат ASUS P5B/P5B-E и ASUS P5B DELUXE/P5B-E Plus .

10.1 Платы P5B rev.1.04 и P5B-E rev.1.02 имеют возможность в BIOS повышать напряжение на мостах чипсета. Дополнительно на платах "новой" ревизии увеличен максимум напряжения на модулях памяти до 2.45В.
Платы "старых" ревизий не имеют этих возможностей и неизвестно ни одного способа добавить эти пункты меню в BIOS.

11. Короткий гайд по основным функциям BIOS:
C1E - включение функций энергосбережения CPU (Включает ISST, CPU TM function) :
Intel SpeedStep - После её включения операционная система сможет изменять частоту процессора, снижая множитель (модели Core 2 Duo могут работать на всех множителях от x6 до своего максимального).
CPU TM function - Thermal Monitor позволяет в случае достижения критической температуры снижать напряжение на ядре и тактовую частоту процессора (за счет снижения множителя, вероятнее всего, до значения 6х). Производительность при этом падает не так заметно, а эффект охлаждения достигается быстрее. Как только процессор немного "остыл", осуществляется переход в штатный режим работы.

PECI (Platform Environment Control Interface) - CPU может использовать эту информацию для влияния на компоненты системы, например, на вентиляторы корпуса. Каждый процессор Core 2 Duo оснащён несколькими цифровыми датчиками температуры, которые подключены к чипу обработки. Скорость вентиляторов выставляется в зависимости от показаний датчиков всех датчиков. При включении данной функции в BIOS, возможно некорректное отображение температуры процессора средствами самого BIOS. Поэтому возникают ошибки, связанные со скоростью вращения вентиляторов, при старте системы. Лучше данную функцию отключить.

Max CPUID Value Limit - Когда этот параметр разрешен, "идентификационный номер" процессора (CPUID), запрашиваемый операционкой во время загрузки, искусственно занижается. Как результат, системе не доступны некоторые "новейшие" инструкции проца, и они (инструкции), соответсвенно, не вводят "старые" ОС в ступор (Windows 95/98/Me). С Max CPUID Value Limit вопрос неоднозначен - разгоняемость может повыситься, но производительность упасть за счет отключения части инструкций CPU.

Vanderpool Technology - позволяет выполнять на одном процессоре одновременно две операционные системы. Демонстрируя в действии, Intel показывала одновременно работающие на одной аппаратной системе ОС Windows и Linux, между которыми можно было осуществлять быстрое переключение

Дополнение:
PEG Link Mode – режим работы функции: Auto – автоматический (система сама определяет необходимый уровень разгона в зависимости от загрузки видеокарты), Slow, Normal, Fast, Faster – параметры, указывающие на прирост производительности – немного (медленно), нормально, быстро, очень быстро.

PEG Root Control – управление корневым портом PCI Express – принимает значения Enabled, Disabled и Auto. Соответственно включает и отключает функцию управления или же предоставляет все на усмотрение BIOS.

PEG Buffer Length – размер (глубина) буфера PCI Express: Auto – автоматическое определение размера буфера, Long, Medium, Short – ручная установка – большой, средний и маленький размеры соответственно.

ACPI (Advanced Configuration and Power Interface) Suspend Time – режим энергосбережения. Через определенное время (устанавливаемое пользователем в операционной системе) компьютер переходит в режим ожидания. Этот параметр позволяет определить стандарт, в соответствии с которым компьютер будет использовать функцию энерго-сбережения. Имеет несколько вариантов:
S1 (POS) – Power on Suspend – при использовании этого значения в случае перехода в ждущий режим компьютер отключает питание только монитора и жесткого диска, все остальные устройства продолжают работать в штатном режиме.
S3 (STR) – Suspend to RAM – в этом случае перед «засыпанием» информация о состоянии системы сохраняется в оперативной памяти. Питание подается только на модули памяти по резервному каналу 5 В, все остальные устройства отключаются.
S1&S3 – комбинация двух предыдущих режимов. Сначала используется S1, а через определенный промежуток времени – S3.

ACPI APIC (Application Specific Integration Circuit) Support – функция, которая реализует поддержку энерго-сбережения для многопроцессорных систем. Даже если в системе установлен один процессор, а чипсет поддерживает несколько (включая двухъядерные модели и версии с поддержкой Hyper-Threading), стоит активировать данную функцию, иначе ACPI может работать некорректно. Изменять этот параметр следует только до переустановки системы.

Plag and Play O/S - Yes ("No" означает возложение на BIOS задачи конфигурирования системных ресурсов, Yes - для включения этой опции должна быть установлена ОС с поддержкой "Plug&Play" ("Windows 9x" и выше). При этом на BIOS возлагаются задачи предварительного устранения возможных конфликтов между не-"P&P"- и "P&P"-картами, а далее на OS)

Spread Spectrum (Спред модулированного спектра) - разрешение этого параметра позволяет уменьшить электромагнитное излучение от компьютера за счет уменьшения значения выбросов сигнала тактового генератора. Уменьшение может достигать 6%. Следует заметить, что это может отрицательно отразиться на работе чувствительных к форме сигнала устройств, например, жестких дисках с интерфейсом Fast Wide SCSI, поэтому параметр рекомендуется разрешать только при испытаниях компьютеров на электромагнитную совместимость.

---------------------------------------------------

Отличительные особенности плат серии:

Различия P5B и Р5В-Е в применяемом "южном" мосту чипсета с соответствующими особенностями...

ASUS P5B + Обзор

Chipset Intel® P965 / ICH8

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Southbridge
- 4 x SATA 3.0 Gb/s ports
JMicron® JMB363 PATA and SATA controller
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x Internal SATA 3.0 Gb/s port
- 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
- Support SATA RAID 0, 1 and JBOD (by 1x External SATA & 1x Internal SATA)
Примечание: RAID на плате возможен только теоретически...

- Realtek® PCI-E Gigabit LAN controller
- 10 x USB 2.0 ports (6 ports at mid-board, 4 ports at back panel)

ASUS P5B-E:
Chipset Intel® P965 / ICH8R

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Southbridge
- 6 x SATA 3.0 Gb/s ports
- Intel Matrix Storage Technology supports RAID 0, 1, 5 and 10.
JMicron® JMB363 PATA and SATA controller
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x Internal SATA 3.0 Gb/s port
- 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
- Support SATA RAID 0, 1 and JBOD (by 1x External SATA & 1x Internal SATA)

- Attansic® L1 PCI-E Gigabit LAN controller
- 10 x USB 2.0 ports (6 ports at mid-board, 4 ports at back panel)
- VIA® VT6307 1394a controller suppotys 2xIEEE1394a ports (one at midboard; one at back panel)

------------------------------------------------
Различия P5B Deluxe и Р5В-Е Plus в колличестве слотов расширения PCI-E и сетевых контроллерах...

ASUS P5B-E Plus:
Chipset Intel® P965 / ICH8R

1 x PCI-E x16
1 x PCI-E x4
1 x PCI-E x1
3 x PCI 2.2

Southbridge
- 6 x SATA 3.0 Gb/s ports
- Intel Matrix Storage Technology supports RAID 0, 1, 5 and 10.
JMicron® JMB363 PATA and SATA controller
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x Internal SATA 3.0 Gb/s port
- 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
- Support SATA RAID 0, 1 and JBOD (by 1x External SATA & 1x Internal SATA)

- Marvell® PCI-E Gigabit LAN controller
- 8 x USB2.0 ports (4 ports at mid-board, 4 ports at back panel)
- TI® 1394a controller supports 2 x IEEE 1394a ports (one at midboard; one at back panel)


ASUS P5B DELUXE:
Chipset Intel® P965 / ICH8R

2 x PCI-E x16 (blue @ x16 mode, black @ x2 or x4 mode)
1 x PCI-E x1 (x1 or diabled mode)
3 x PCI 2.2

Southbridge
- 6 x SATA 3.0 Gb/s ports
- Intel Matrix Storage Technology supports RAID 0, 1, 5 and 10.
JMicron® JMB363 PATA and SATA controller
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x Internal SATA 3.0 Gb/s port
- 1 x External SATA 3.0 Gb/s port (SATA On-the-Go)
- Support SATA RAID 0, 1 and JBOD (by 1x External SATA & 1x Internal SATA)

- Dual Gigabit LAN controllers, Marvell® PCI-E and PCI Gigabit LAN controllers
- 10 x USB2.0 ports (6 ports at mid-board, 4 ports at back panel)
- TI® 1394a controller supports 2 x IEEE 1394a ports (one at midboard; one at back panel)


ASUS P5B DELUXE Wi-Fi:

Всё тоже + WI-Fi модуль...
- 8 x USB2.0 ports (4 ports at mid-board, 4 ports at back panel)
- TI® 1394a controller supports 2 x IEEE 1394a ports (one at midboard; one at back panel)
