Специалисты сайта iFixit, которые собаку съели в деле препарирования различной портативной электроники, добрались до планшетного компьютера Apple iPad третьего поколения. Вооружившись набором инструментов и энергетическим напитком, эксперты выяснили, что находится внутри алюминиевого корпуса, очертания которого по необъяснимым причинам привлекают миллионы потребителей во всём мире.
реклама
При разборке планшета в первую очередь необходимо демонтировать сенсорную панель, что сопряжено с некоторыми трудностями, поскольку данная часть надёжно прикреплена к корпусу при помощи клея. Затем необходимо выкрутить винты, фиксирующие ЖК-панель и отстегнуть шлейф дисплея. После того, как экран будет снят, можно приступать к снятию материнской платы планшета, несущей на себе множество микросхем, закрытых металлическими крышками.

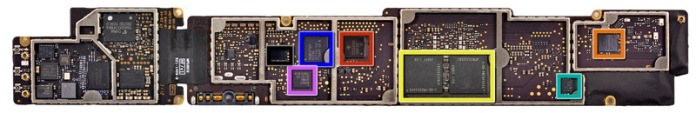

Итак, на одной из сторон расположены следующие микросхемы:
- красным цветом выделена Texas Instruments CD3240;
- оранжевым - адаптер беспроводных сетей Broadcom BCM4330 с поддержкой Bluetooth 4.0 и FM-трансивером;
- жёлтым - две микросхемы оперативной памяти LPDDR2 производства Elpida плотностью по 4 Гбит (всего 1 Гбайт);
- зелёным - Fairchild FDMC 6683;
- синим - контроллер ввода/вывода Broadcom BCM5973;
- фиолетовым - микропроцессор Broadcom BCM5974;
- чёрным - Apple 338S0987 B0LI1150 SGP, предположительно исполняющая роль аудиоконтроллера.

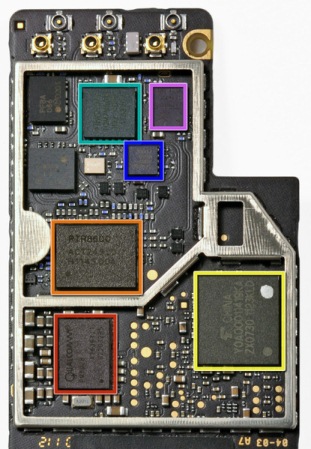

На той же стороне в нижней части платы можно обнаружить:
- красным обозначен контроллер питания Qualcomm PM8028;
- оранжевым - LTE-передатчик Qualcomm RTR8600;
- жёлтым - контроллер памяти Toshiba Y0A0000;
- зелёным - усилитель Triquint TQM7M5013;
- синим - Avago A5904.

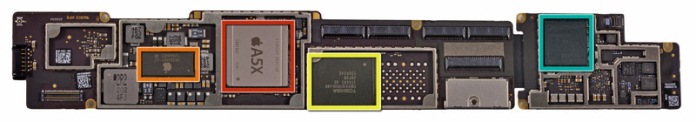

Содержание обратной стороны платы менее разнообразно:
- красным цветом отмечена "жемчужина" нового iPad - процессор Apple A5X, закрытый теплораспределительной крышкой (площадь кристалла около 117.5 квадратных миллиметров);
- оранжевым - контроллер Apple 343S0561;
- жёлтым - модуль флэш-памяти Toshiba THGVX1G7D2GLA08 объёмом 16 Гбайт;
- зелёным - сотовый модем Qualcomm MDM9600 с поддержкой сетей третьего и четвёртого поколений.

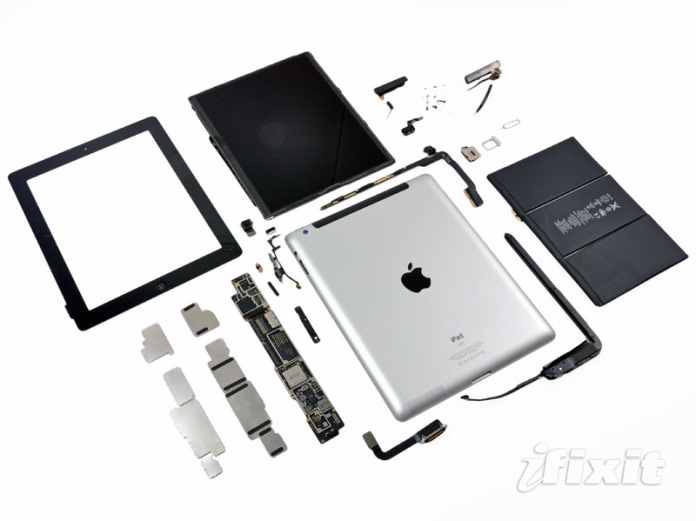

Батарея нового планшетного компьютера имеет ёмкость 42.5 Вт∙ч (три ячейки по 14.6 Вт∙ч с напряжением 3.78 В каждая), в то время как iPad довольствовался аккумулятором на 25 Вт∙ч. Кроме того, эта часть занимает примерно на 70% больше пространства. После аккумулятора из корпуса остаётся вынуть только периферию: камеру, слот для SIM-карты, антенны и динамики. Вот так выглядит набор частей iPad порознь:
