Система охлаждения
Система вентиляции корпуса Silverstone сконструирована таким образом, чтобы во время работы внутри него создавалось исключительно повышенное (положительное) давление. Поэтому все корпусные вентиляторы функционируют на вдув. Нагретый воздух выходит из корпуса наружу по большей части через верхнюю и нижнюю панели, где предусмотрено множество вентиляционных отверстий.
Наличие на всех трех впускных отверстиях противопылевых фильтров с очень мелкой ячейкой позволит максимально снизить проникновение внутрь пыли. Обратите внимание на размер ячеек фильтра.
реклама
Конечно, в этом случае пострадает воздушный поток, причем неслабо. Но, как известно, одно без другого не бывает. Если помещение не сильно запылено или не запылено вовсе, то лучше данные фильтры не ставить, дабы не ухудшать вентиляцию.
Благодаря примененным магнитам, фильтры легко цепляются на свои законные места, что очень удобно. Предусмотрена возможность прикрутить их.

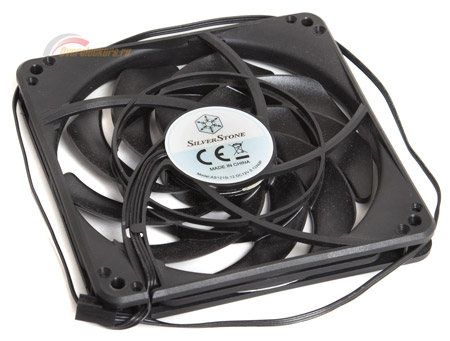

В штатной комплектации Silverstone Raven RVZ01 оборудован двумя фирменными вентиляторами модели AS1215L. Оба идентичны. Их типоразмер – 120 х 120 х 15 мм. Крыльчатка из девяти агрессивно настроенных лопастей вращается с номинальной скоростью ~1500 об/мин, заявленный уровень шума – 18 дБ.
Разъем питания – трехконтактный, обе вертушки соединяются посредством комплектного переходника и подключаются к одному разъему на плате.

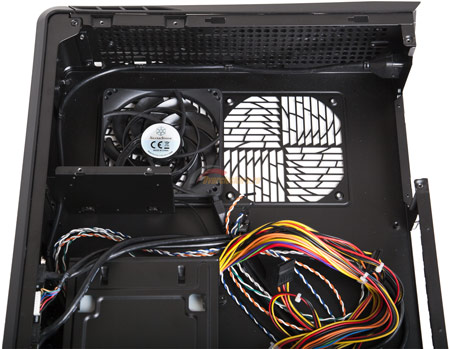

Вентиляторы функционируют на вдув, один расположен со стороны процессорного гнезда, второй – с обратной стороны, напротив видеокарты. Здесь же есть еще одно посадочное место для установки третьей вертушки типоразмера 120 мм.
Кроме того, в этом месте может быть размещен радиатор системы жидкостного охлаждения типоразмера 240 мм. Рядом, на подложке предусмотрено место для помпы Laing DDC. Такую заботу о пользователях можно лишь приветствовать.
реклама
Технические характеристики
Название модели |
|
Тип конструкции |
|
Расположение корпуса |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25-дюймовые отсеки, шт. |
|
Внутренние 3.5-дюймовые отсеки, шт. |
|
Внутренние 2.5-дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
HD Audio |
Поддержка материнских плат |
|
Штатная система охлаждения |
Нижний вентилятор: 1 x 120 мм (~1500 об/мин, вдув) |
Расширение СО |
Нижний вентилятор: 2 x 120 мм |
Поддержка СЖО |
|
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Блок питания |
|
Тестовый стенд
Во время испытаний в Raven RVZ01 собиралась следующая система:
- Материнская плата: ASUS P8Z77-I Deluxe/WD (Intel Z77 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Noctua NH-L9i;
- Вентилятор: Noctua NF-A9x14 PWM (~2400 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Crucial Ballistix Tactical DDR3-1866 (PC-14900) CL9, 2 x 8192 Мбайт;
- Видеокарта: Sapphire Radeon HD 6850 Vapor-X (800/4400 МГц);
- Жесткие диски:
- Corsair Force GS 128 Гбайт (SSD), 1 шт.;
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 1 шт.;
- Блок питания: FSP FSP300-60GHS(XL), 300 Ватт (SFX);
- Корпус:
- Silverstone Raven RVZ01;
- открытый стенд;
- Операционная система: Windows 8.1 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения Raven RVZ01 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска. Во время испытаний на открытом стенде материнская плата располагалась горизонтально. Штатные противопылевые фильтры не устанавливались. Корпус тестировался в приоритетном вертикальном положении.
Так как в корпусе отсутствует предустановленный реобас, компоненты тестировались в одном режиме: при номинальной скорости вращения штатных вентиляторов (~1500 об/мин). Тестирование видеокарты проходило в двух режимах: в штатном (режим stock на графиках) и с установленным на днище корпуса дополнительным вдувающим вентилятором типоразмера 120 х 120 х 15 мм (режим 2xfan на графиках). Скорость вращения крыльчатки составляла ~1500 об/мин.

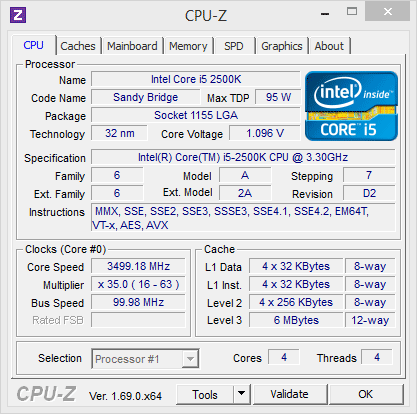

Процессор был слегка разогнан до частоты 3500 МГц путем увеличения множителя до 35. Напряжение Vcore устанавливалось в BIOS материнской платы как 1.1 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло значение 1.096 В. Во время нагрузки на ЦП напряжение Vcore не изменялось.
Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный «запасной» прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось значение самого горячего ядра (как правило, core2).
Для разогрева жесткого диска применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 минут. Температурные показатели с «винчестера» снимались с помощью программы HWMonitor 1.24.
реклама
Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
- API: DirectX 11.0;
- Quality: High;
- Tessellation: Normal;
- Anti-aliasing: 4x;
- Resolution: 1920 x 1200.
Скорость вращения крыльчатки вентилятора системы охлаждения видеокарты при тестировании последней задавалась как фиксированная – ~1800 об/мин (50%). Во время испытания других компонентов обороты СО выставлялись в режим «Auto» и были минимальны. Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.0 Beta 19.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.5 |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69.0 x64 |
Нагрев GPU | Heaven Benchmark 4.0 |
Мониторинг GPU | MSI Afterburner 3.0.0 Beta 19 |
Нагрев HDD | IOMeter |
Мониторинг HDD | HWMonitor 1.24 |
Температура окружающей среды в районе тестового стенда составляла 27°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Silverstone Raven RVZ01 показал достойные температурные режимы компонентов для малогабаритного и плотно скомпонованного корпуса. Температура CPU в нем оказалась на 4 градуса по Цельсию ниже, чем на открытом стенде, что впечатляет.
Не подкачала и температура видеокарты, хотя ее идеальной не назовешь. Разница температуры GPU в корпусе по сравнению с открытым стендом составила 9°C. Зато добавление второй вертушки для обдува графического ускорителя снижает температуру GPU на целых 6°C, и теперь уже разница со стендом составляет всего 3°C в пользу последнего. Это отличный показатель.
С охлаждением жесткого диска ситуация нормальная. Температура HDD в нагрузке составляет 41°C, в то время как на открытом стенде температура подскакивает до 49°C. Скорее всего, здесь выручает не какой-то возможный приток воздуха к HDD, а прямой тепловой контакт диска с кронштейном блока питания, и как следствие – хорошая передача тепла на сам корпус.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Скорость вращения вентилятора процессорного кулера не изменялась, шпиндели жесткого диска продолжали функционировать, а обороты СО видеокарты оставались в режиме «Auto». Тестирование проводилось в штатной комплектации вентиляторов при вертикальном (режим Up на графиках) и горизонтальном (режим Down) положениях корпуса.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились на расстоянии 0.5 и 1 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 20 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше – лучше
100 | 50 см
Включите JavaScript, чтобы видеть графики
Разница по сравнению с открытым стендом составляет 3-4 дБ не в пользу продукта Silverstone. Субъективно корпус ощутимо шумит. Как-никак, в нем на ~1500 об/мин работают два вентилятора. Свою лепту вносит и процессорный кулер. Стоит отметить, что отключение его вентилятора снижает уровень шума до совершенно комфортных на слух значений. Поэтому, как было отмечено выше, в Raven RVZ01 есть смысл использовать пассивный процессорный охладитель, обдувая его верхней корпусной вертушкой.
Несмотря на отсутствие антивибрационного крепления HDD, накопитель в Raven RVZ01 совсем не «грохочет». Активное перемещение головок жесткого диска привносит несильное потрескивание высокого тона, характерное для стандартного крепления «на силиконе», возможно, чуть больше. Это стоит отметить как плюс.
Что касается работы корпуса в горизонтальном положении, то здесь уровень шума снижается на 1 дБ. Приятный момент. Но при таком размещении температура GPU ухудшается на 4°C.
Заключение
Silverstone Raven RVZ01 – отличный малогабаритный корпус для сборки довольно производительного ПК. Компактность, хорошая эффективность охлаждения компонентов, поддержка длинных видеокарт, стильный дизайн, поддержка СЖО, различные положения корпуса… перечислять можно долго.
Единственное, что омрачает – требование труднодоступного блока питания форм-фактора SFX, которых сейчас в московской рознице практически не найти. Будем надеяться на скорое появление моделей Silverstone мощностью 450 Вт на наших прилавках. Да и отсеков для 3.5-дюймовых жестких дисков могло быть побольше.
Что касается стоимости Raven RVZ01, то в московской рознице она составляет ~3200 рублей, что с учетом позиционирования и форм-фактора корпуса выглядит адекватно.
Плюсы Silverstone Raven RVZ01:
- Стильный дизайн, отличный внешний вид;
- Расположение корпуса как в вертикальном, так и в горизонтальном положении;
- Хорошая эффективность охлаждения компонентов;
- Поддержка длинных видеокарт;
- Поддержка 240 мм радиатора СЖО;
- Специальное место для установки помпы Laing DDC;
- Низкое проникновение внутрь корпуса пыли;
- Магнитные противопылевые фильтры.
Минусы:
- Требование труднодоступного блока питания форм-фактора SFX;
- Отсеков для 3.5-дюймовых накопителей могло быть и больше.
