Тестовый стенд
Тестирование MSI Z97 MPower MAX AC проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
Перед тем, как приступить к описанию результатов разгона базовой частоты, отмечу, что материнская плата не предоставляет пользователю возможности изменения CPU Strap, а изменяет его сама при достижении определенных частот. С 1.0 на 1.25 модель MSI переключает CPU Strap при установке базовой частоты свыше 112 МГц. Каких-либо провалов в плане стабильности нет, разгон «бесшовный».
В итоге максимальный результат разгона при CPU Strap 1.0 составил 112 МГц:
Результат хорош и недостижим для большинства материнских плат на LGA 1150.

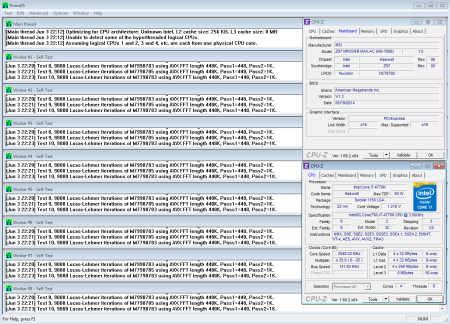

Максимальный результат разгона при CPU Strap 1.25 составил 141.93 МГц:
Как и в предыдущем случае, это еще не предел стабильности, но при превышении данного значения CPU Strap автоматически переключается на 1.67.

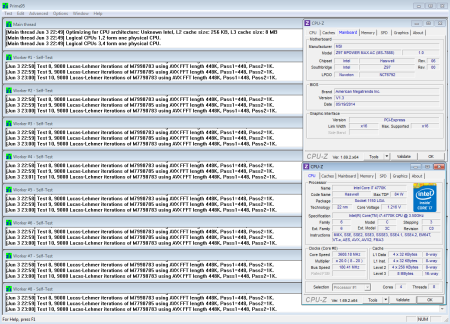

При CPU Strap 1.67 результат разгона составил 180.41 МГц:
реклама
В отличие от предыдущих результатов, это уже реальный потолок платы – если прошлые режимы упирались в автоматическое изменение CPU Strap, то здесь это просто планка стабильности. Вплоть до 182 МГц систему можно запустить, но стабильности уже не наблюдается.
Результаты разгона базовой частоты можно признать хорошими. Несмотря на некоторые неудобства с отсутствием возможности ручного управления CPU Strap, проблем не возникло.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна слегка завышать напряжение питания памяти. Для разных установленных значений уровень занижения сохраняется примерно одинаковым, так что при разгоне достаточно просто скорректировать величину до необходимого значения. Что касается стабильности напряжения, то претензий нет – разброс между напряжением питания в простое и под нагрузкой находится в пределах погрешности измерений.

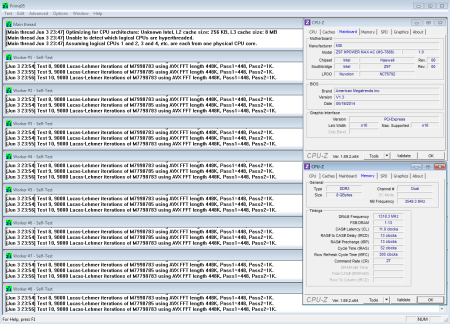

Комплект G.Skill на MSI Z97 MPower MAX AC заработал на частоте 2637 МГц:
Результат неплохой, но отмечу, что он дался не без борьбы с материнской платой: изначально (при установке уже привычных настроек) тесты стабильности «падали» уже на первых секундах, причем даже при установке частоты работы памяти 2600 МГц.
В процессе перебора настроек было выявлено, что капризничать модель MPower начинает при установке Command Rate 1, с чем раньше у данного комплекта памяти проблем не возникало. Установка Command Rate 2 решила проблему и позволила добиться привычного результата разгона.
Что касается комплекта памяти Corsair, то его удалось запустить на частоте работы памяти 2800 МГц, с использованием множителя х28:
На последних материнских платах Z87 с установкой такого режима проблем обычно не возникало, но среди протестированных мною решений на Z97 плата MPower первая, кто взяла данный барьер. Видимо, BIOS уже более-менее начинают оптимизировать.
Разгон процессора
реклама
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vdroop Offset Control Auto |
|
|
|
CPU Vdroop Offset Control 25% |
|
|
|
CPU Vdroop Offset Control 50% |
|
|
|
CPU Vdroop Offset Control 75% |
|
|
|
CPU Vdroop Offset Control 87.5% |
|
|
|
CPU Vdroop Offset Control 100% |
|
|
|
В отличие от плат серии Gaming, среди режимов Load-Line Calibration здесь нет такого, который бы позволял добиться минимальной разницы между напряжением в простое и под нагрузкой. Остается либо использовать режим 87.5%, в котором напряжение под нагрузкой просаживается, либо режим 100%, в котором напряжение под нагрузкой, наоборот, завышается.
Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 87.5%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, да и в качестве системы охлаждения теперь используется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Предыдущий материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Ring x45.
Результат разгона, достигнутый с MSI Z97 MPower MAX AC, составил 4800 МГц:
В целом неплохой результат, раскрывающий потенциал стендового ЦП.
Используемые напряжения процессора:
- CPU Input Voltage: 2.3 В;
- CPU Core Voltage: 1.46 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-24 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор снизу от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Температурный режим MSI Z97 MPower MAX AC не вызывает нареканий, запас прочности при разгоне процессора с жидкостным охлаждением остается большим, несмотря на отсутствие обдува радиаторов.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты в пределах погрешностей находятся на уровне других материнских плат MSI с таким же звуковым кодеком.
Заключение
В целом, какими-либо отрицательными качествами MSI Z97 MPower MAX AC не запомнилась: у нее грамотная конфигурация слотов расширения, эффективная система охлаждения, I/O панель с десятью портами USB, а также неплохие результаты разгона. Нельзя обойти стороной и сугубо оверклокерские функции платы: есть две микросхемы BIOS и переключатель между ними, удобная колодка с точками замеров напряжений, кнопки включения/перезагрузки системы и индикатор POST-кодов, присутствует индикатор активности HDD.
Единственный серьезный вопрос, возникающий при рассмотрении материнской платы – ее цена, составляющая на момент тестирования около 10500 рублей. Да, высокая функциональность – это хорошо, но платить за нее приходится дорого.
Плюсы:
- Эффективная система охлаждения;
- Неплохие результаты разгона;
- Грамотная конфигурация слотов расширения;
- Наличие точек замера напряжений;
- Наличие индикатора POST-кодов;
- Наличие индикации активности HDD;
- Наличие кнопок включения/перезагрузки системы;
- Десять портов USB на I/O панели;
- Наличие модуля Wi-Fi / Bluetooth;
- Дополнительный игровой контент в War Thunder.
Минусы:
- Высокая цена;
- Для своего ценового позиционирования не самая лучшая функциональность по управлению оборотами вентиляторов.
Страница материнской платы MSI MPower MAX AC на официальном сайте производителя:
- Глобальное зеркало ;
- Русскоязычное зеркало .
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI Z97 MPower MAX AC.
