Обзор и тестирование материнской платы MSI Z97 MPower MAX AC (страница 4)
реклама
Технические характеристики
Поддерживаемые процессоры | Supports 4th and 5th Generation Intel Core Processors, and Intel Pentium and Celeron Processors for Socket LGA1150 |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 3000 (разгон)/ 3100 (разгон)/ 3200 (разгон)/ 3300 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16/8 1 x PCI-E 3.0 X8/X4/0 1 x PCI-E 3.0 X4/0 4 x PCI-E 2.0 X1 |
Поддержка Multi-GPU | SLI в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8, CrossFireX в конфигурации с двумя графическими адаптерами по формуле 3.0 8+8, либо в конфигурации с тремя графическими адаптерами по формуле 3.0 8+4+4 |
Поддержка SATA/RAID | Intel Z97: 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 M.2 port ASMedia ASM1061: 2 x SATA 6 Гбит/с |
Поддержка eSATA | 2 порта на выносной корпусной планке, подключается к набортным портам SATA |
Поддержка IDE и FDD | Нет |
Сеть | 1 x Intel I218-V Gigabit LAN controller |
Беспроводная сеть | Wi-Fi/Bluetooth expansion module with Intel Dual Band Wireless-AC 7260 chip Supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed Supports Intel Wireless Display (WiDi) Supports Bluetooth v4.0 (includes BLE and Bluetooth 3.0+HS) |
Аудио | Realtek® ALC1150 Codec 7.1-Channel High Definition Audio Supports S/PDIF output Supports S/PDIF Input |
USB 2.0 | Intel Z97: 6 x USB 2.0 |
USB 3.0 | Intel Z97: 4 x USB 3.0 (в виде колодок для подключения корпуса) ASMedia ASM1042AE + 2 x ASM1074: 8 x USB 3.0 (на I/O панели платы) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6792D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V, 6-pin PCI-E |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x кнопка ClearCMOS 1 x HDMI 1 x DisplayPort 1 x LAN 8 x USB 3.0 2 x USB 2.0 1 x оптический SPDIF 6 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | OC Certified Audio Boost Military Class 4 OC Genie 4 Click BIOS 4 Intel Wireless Display NVIDIA SLI AMD CrossFire GO2BIOS Easy Button Direct OC V-Check Points Clear CMOS Button Total Fan Control Super Charger Smart Utilities Wi-Fi Bluetooth Command Center ECO Center |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
Структура UEFI меню унаследована от Z87-материнских плат MSI, и подробно рассматривалась в обзоре Z87-G45 Gaming. Кроме того, некоторые из косметических отличий оболочки были рассмотрены в обзоре Z97 Gaming 5.
реклама

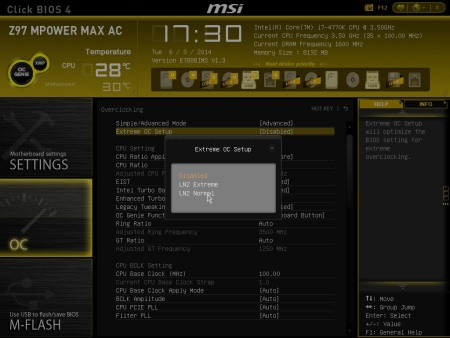

В целом, каких-либо значимых отличий в UEFI меню MSI Z97 MPower MAX AC нет, из заметных отличий можно выделить лишь несколько небольших пунктов. Во первых, это наличие режимов работы для экстремального разгона:
Какие-либо настройки при выборе данных режимов не меняются, так что опция либо активирует какие-то скрытые возможности, либо просто плацебо – проверить не на чем.

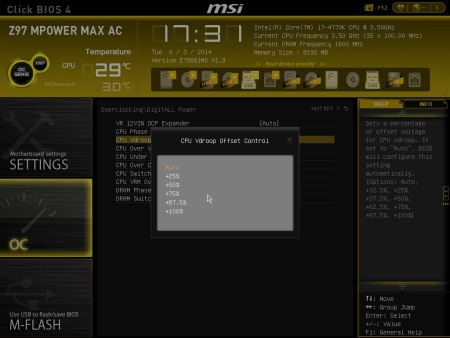

Вторым отличием можно назвать меньший перечень доступных режимов Load-Line Calibration для входного напряжения процессора:
Здесь скорее можно отметить, что перечень режимов у Gaming плат излишне раздут, нежели отнести это к минусам настроек MPower.

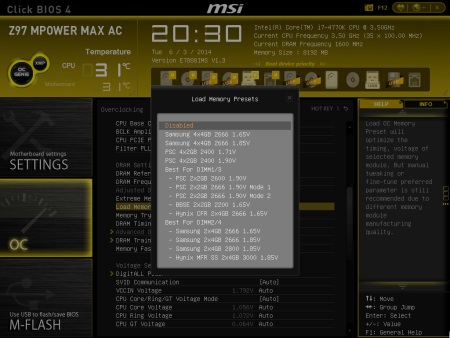

Основной же отличительной особенностью MPower на фоне плат Gaming заключается в наличии профилей настроек памяти, предназначенных для популярных оверклокерских микросхем:
реклама
Конечно, шаг в эту сторону есть и у плат классом ниже, но там есть лишь возможность установки нескольких предустановленных режимов памяти в меню «Memory Try It !», а здесь полноценные профили под микросхемы Samsung/Hynix/Elpida/PSC.
В остальном, меню настроек разгона схоже.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

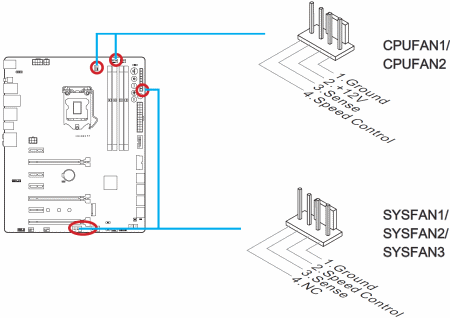

Расположение разъемов для подключения вентиляторов на MSI Z97 MPower MAX AC:
В распоряжении MSI Z97 MPower MAX AC находится пять разъемов для подключения вентиляторов. Все пять разъемов полноразмерные 4-pin, но если верить схеме – ШИМ-управление скоростью вращения вентиляторов есть только у двух разъемов CPU FAN, в то время как у CHASSIS разъемов четвертый контакт «пустой». Что касается расположения разъемов, то они рассредоточены по разным частям платы, причем все пять разъемов находятся у различных краев платы, то есть в собранной системе доступ к ним не будет осложнен.

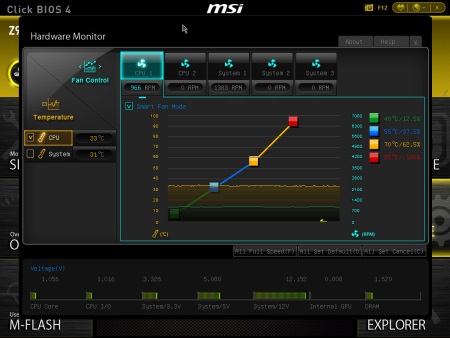

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе HARDWARE MONITOR:
Из доступных настроек, пользователю предоставляется возможность построить график работы вентилятора по четырем точкам. Из удобства можно отметить, что по нажатию клавиши Enter настройки применяются в реальном времени, то есть, нет нужды в постоянных перезагрузках системы при поиске оптимальных настроек.
Для разъемов CPU 1/CPU 2 доступна установка скорости вращения в диапазоне 12.5%-100%, для разъемов System 1/2/3 доступна установка скорости вращения в диапазоне 50%-100%. Диапазон установки температур для всех разъемов идентичен – доступны значения от 40 до 100 градусов.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU 1 |
|
|
CPU 2 |
|
|
System 1 |
|
|
System 2 |
|
|
System 3 |
|
|
По результатам тестирования видно, что результаты в пределах погрешностей совпадают с любыми другими Z87-Z97 материнскими платами MSI: в разъемах CPU 1 и CPU 2 диапазон регулировок шире, но при этом, в данных разъемах нет возможности управления 3-pin вентиляторами, которые всегда будут работать на максимальных оборотах. Для System разъемов регулировка 3-pin вентиляторов доступна, но диапазон регулировок менее широк.
