Обзор видеокарты AMD Radeon HD 7790 на примере модели Gigabyte GV-R779OC-1GD


Продолжение.
Тест видеокарты AMD Radeon HD 7790.

Оглавление

Вступление

Графическое ядро Bonaire это не просто очередная интерполяция знакомых нам фактов, а действительно переработанный видеопроцессор. Пусть эти слова и звучат слишком громко, но… судите сами. Почти год на рынке присутствуют две основных модели AMD: Cape Verde и Pitcairn. Видеокарты, основанные на первом GPU, относятся к классу доступных решений, а ускорители, чьим сердцем стало второе ядро, позволяют играть в разрешениях выше, чем Full HD.

Проанализировав ситуацию со сбытом видеокарт, компания AMD решила не только навязать борьбу конкурирующим моделям NVIDIA, но и выровнять собственные решения по соотношению стоимости и скорости. Думаю, можно не объяснять столь очевидные вещи, как наличие разрыва между Radeon HD 7770 и HD 7850. Частично его закрывала модель HD 7850, оснащенная 1 Гбайтом памяти (по моему мнению, ее нельзя снимать с производства), но растущие требования к объему памяти не позволяют ей в полной мере раскрыться в современных играх. Еще обиднее смотреть на ускоритель, когда ядро нормально переваривает графическую нагрузку, а 1 Гбайта оказывается уже недостаточно для игры.

Конечно, можно подумать о версии с 2 Гбайтами, но позвольте, ее цена уже существенно отличается от варианта с 1 Гбайтом. Да, именно так, 500-1000 рублей в сегменте доступных решений значат очень многое. Именно поэтому компания AMD и выпустила новую видеокарту с графическим ядром Bonaire.

Технические особенности

Чем же оно так индивидуально, помимо того, что ни одна другая модель его не использует? Radeon HD 7870 ХТ основана на Tahiti, HD 7750 и HD 7770 на Cape Verde, HD 7850 и HD 7870 это не что иное, как Pitcairn. А раз у инженеров появилась возможность заново пересобрать по блокам графический процессор, то очевидно надо было ждать каких-то новшеств. Сложно сказать, к счастью или к сожалению, но таковых оказалось немного.

Основную проблему младших ускорителей Radeon HD инженеры решили методом добавления геометрической производительности. В то время как Cape Verde обрабатывает один примитив за такт, Bonaire успевает сделать двойную работу. Не забыта и еще одна важная область обработки – тесселяция. Ее суммарная производительность кратно увеличена, в идеальных случаях достигая двух раз. Подверглись улучшению и контроллеры памяти, штатная частота которой отныне составляет впечатляющие для AMD 1500 МГц. До этого такими частотами нас баловала только HD 7970 GHz.





Но одним из главных нововведений стал новый механизм динамического разгона GPU. Сейчас нельзя однозначно сказать, какова максимальная частота ядра, а оперировать можно исключительно средним значением. Именно усредненную частоту вам покажут все утилиты диагностики. При этом алгоритм разгона остался прежним. Единственное – как следствие появления адаптивного метода, изменилась система питания и потребовался новый ШИМ-контроллер. В прошивке видеокарты теперь находится сразу несколько режимов работы, восемь стадий вместо трех. Благодаря этому AMD повергла в шок некоторых обозревателей, объявив среднее энергопотребление, равное 85 Вт! Это ничтожно мало для ускорителя такого уровня быстродействия.

Любой переход между ступенями отслеживается несколькими датчиками: температурными, датчиками силы тока и прочими, а скорость, с которой алгоритм перебирает состояния GPU, равна <10мс. Поэтому ни одна из доступных утилит не в состоянии отследить точное значение частоты. Как результат, проведенные модернизации сказались на настройке напряжения графического процессора и изменять его нечем.

Упаковка и комплект поставки

В оформлении коробки Gigabyte GV-R779OC-1GD использован уже ставший традиционным для компании дизайн.

250x182  28 KB. Big one: 1500x1093  258 KB 250x182  30 KB. Big one: 1500x1093  430 KB

Внутри нее находится:

250x163  26 KB. Big one: 1500x977  311 KB
  • Сама видеокарта Gigabyte GV-R779OC-1GD;
  • Переходник питания Molex -> 6Pin.

Остальная часть поставки потерялась по пути в Россию .

Внешний вид и размеры

450x156  13 KB





Модель
A,
мм
B,
мм
C,
мм
D,
мм
A1,
мм
B1,
мм
C1,
мм
NVIDIA GeForce GTX 670
172
98
33
62
241
98
38
NVIDIA GeForce GTX 650 Ti Boost
172
98
33
68
241
98
37
AMD Radeon HD 7850 v2
198
98
34
67
198
98
38
AMD Radeon HD 7850 v1
240
98
34
63
248
98
38
AMD Radeon HD 7770
210
98
34
77
213
98
38
AMD Radeon HD 7750
167
98
14
65
167
98
19
Gigabyte Radeon HD 7790
190
98
36
96
192
106
40

А - длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В - ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С - высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D - диаметр вентилятора/ов по внешнему радиусу.

А1 - длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 - ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 - высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

400x322  36 KB. Big one: 2500x2015  650 KB

Модель Gigabyte GV-R779OC-1GD основана на референсной версии HD 7790. На задней панели разместились два порта DVI, по одному HDMI и DP, фазы питания смещены вперед карты. Вся верхняя часть отдана под систему охлаждения. Разъем питания выведен вбок, что важно для удобного подключения.

В целом, классический подход инженеров Gigabyte с привычным для компании внешним видом.

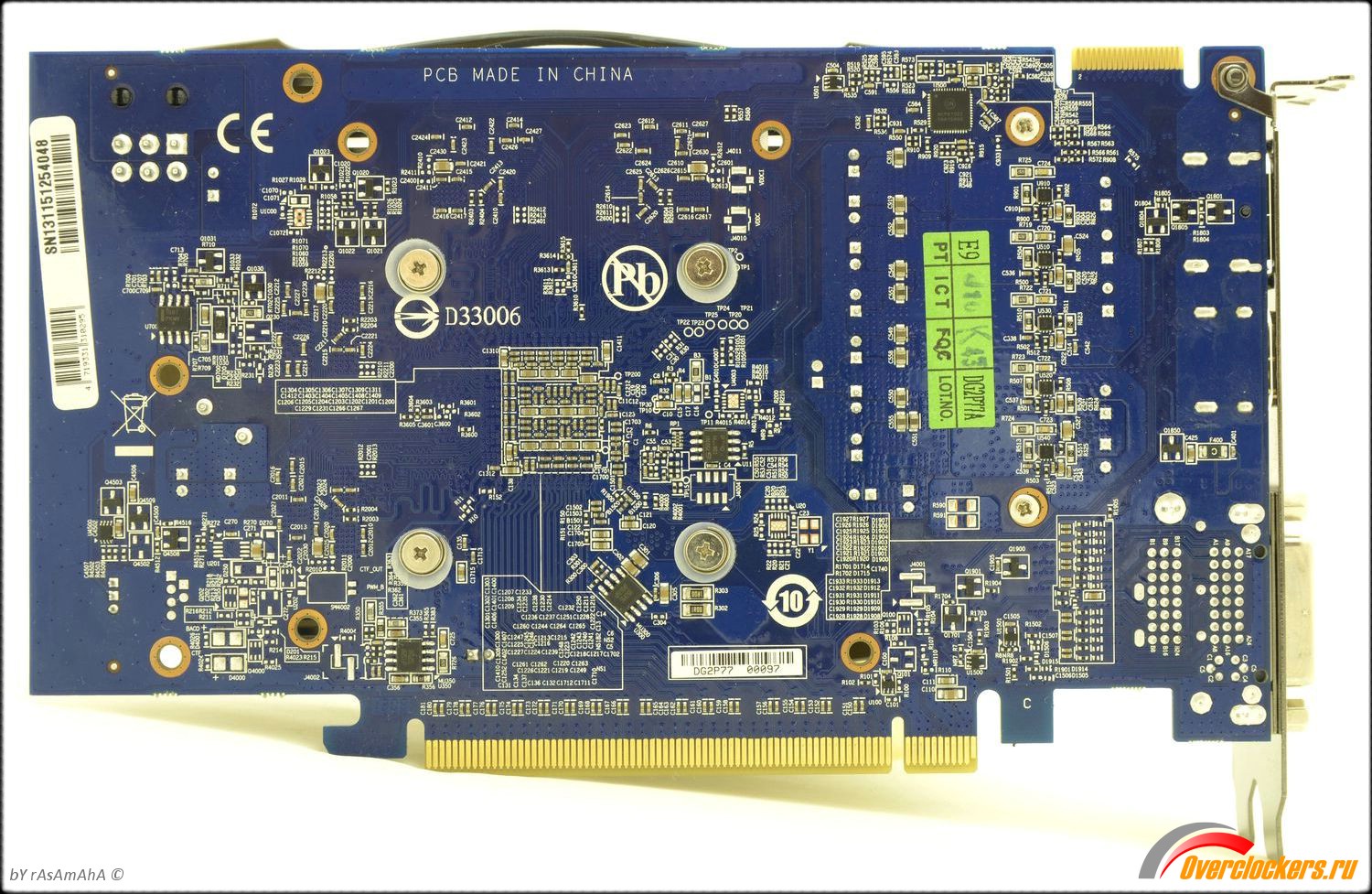

Печатная плата

250x163  31 KB. Big one: 1500x977  364 KB 250x163  35 KB. Big one: 1500x977  459 KB

Существует два вида нереференсных ускорителей. Первый – улучшение эталонного продукта, часто встречается у моделей ASUS, Gigabyte, MSI, Sapphire. Здесь стоит заметить, что не всегда более дорогой вариант говорит об улучшенном дизайне. Поэтому без полной разборки невозможно сказать, является ли карта улучшенной версией, или, наоборот, где-то сэкономили.

Второй вид – с упрощенной схемотехникой, когда катушки и силовые элементы либо заменяются удешевленными аналогами, либо сокращается количество фаз. Такие варианты встречаются и среди решений лидеров индустрии, но чаще данным способом пользуются бренды второго класса.





В компании Gigabyte не только сохранили ключевые элементы референсного дизайна, но и частично модернизировали их, заменив катушки более качественными. Обычно видеокарты Radeon создаются с существенным запасом, способным обеспечить двукратный рост мощности, и пять фаз питания GPU тому подтверждение. Но и экономить AMD было на чем, поскольку шину данных урезали до 128 бит, что вполне нормально для данного сегмента видеокарт. Тем не менее, это привело к относительному упрощению дизайна печатной платы.

В правой части видеокарты расположена система питания памяти с простым ШИМ-контроллером.

169x250  20 KB

Это On Semiconductor NCP1587, лишенный поддержки протокола I2C. Никаких рычагов управления напряжениями он не поддерживает.

В левой части вертикально выстроились фазы питания графического процессора в количестве пяти штук, одна из которых обеспечивает питание PLL. Стоит отметить примененные катушки, конденсаторы и силовые транзисторы – все они надлежащего качества. Особенно внимательно я прослушал катушки под разными нагрузками, никаких посторонних звуков при этом не обнаружилось.

250x250  27 KB

Управляющий ШИМ-контроллер – On Semiconductor NCP81022. Пока что мне не удалось найти достоверную информацию о его устройстве.

Предположительно можно сказать, что он умеет управлять питанием пяти фаз и, скорее всего, в него заложены современные технологии энергосбережения.

250x250  30 KB. Big one: 1500x1500  266 KB

Процессор Bonaire площадью ~160 мм2 размещен на текстолитовой подложке на 6-ой неделе 2013 года. Он содержит 2080 млн транзисторов и сделан по 28 нм техпроцессу. Его кремниевый кристалл не защищен ни металлической рамкой, ни теплораспределительной крышкой, поэтому при снятии системы охлаждения и установке ее обратно будьте внимательны.





250x209  22 KB

Четыре микросхемы памяти производства Hynix распаяны спереди и промаркированы как H5GQ2H24AFR-R0C. Они рассчитаны на частоту до 1500 МГц (эффективная частота 6000 МГц), ширина шины равна 128 бит.

Финальная формула фаз питания звучит так: 4+1+1 (GPU/MEM/PLL).

393x485  23 KB

Штатные частоты AMD Radeon HD 7790 составляют 1000 МГц для графического ядра и 6000 МГц для памяти. В случае с Gigabyte GV-R779OC-1GD производитель разогнал графический процессор до частоты в 1075 МГц.
