Обзор и тестирование видеокарты Zotac GeForce GTX 680 AMP! Edition

Оглавление

Вступление

Видеокарты Zotac серии AMP! Edition всегда стояли особняком в модельном ряду компании. Цель выпуска этой линейки графических ускорителей была одна – превзойти достижения по разгону конкурентов. Но не одним лишь разгоном интересуются пользователи. В данном материале будет выяснено, как обстоят дела с уровнем шума и нагревом Zotac GeForce GTX 680 AMP! Edition.

Комплект поставки

Внутри коробки находится:

  • Видеокарта Zotac GTX 680 AMP! Edition;
  • Переходник DVI -> VGA;
  • Два переходника питания 2molex -> 6Pin;
  • Брошюра Zotac Boost;
  • Диск с драйверами и программным обеспечением;
  • Инструкция по установке ускорителя в системный блок;
  • Буклет с гарантийными обязательствами и типами подключения видеокарты;
  • Набор из трех игр: Assassin’s Creed, Assassin’s Creed II Deluxe Edition и Assassin’s Creed Revelations.

Внешний вид и размеры

450x156  13 KB

Модель
A,
мм
B,
мм
C,
мм
D,
мм
A1,
мм
B1,
мм
C1,
мм
NVIDIA GTX 680
254
98
34
63
254
98
38
Gainward GTX 680 Phantom
254
98
49
75
254
98
53
KFA2 GTX 680 EX OC
254
98
35
86
256
100
38
KFA2 GTX 680 LTD OC
268
98
34
88
288
100
39
Gigabyte GV-N680OC-2GD
254
98
34
75
273
110
39
MSI N680GTX Lightning
280
115
34
95
295
123
51
Zotac GTX 680 AMP!
254
98
53
84
265
123
57

А - длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В - ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С - высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D - диаметр вентилятора/ов по внешнему радиусу.

А1 - длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 - ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 - высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.





400x334  40 KB. Big one: 2500x2088  660 KB

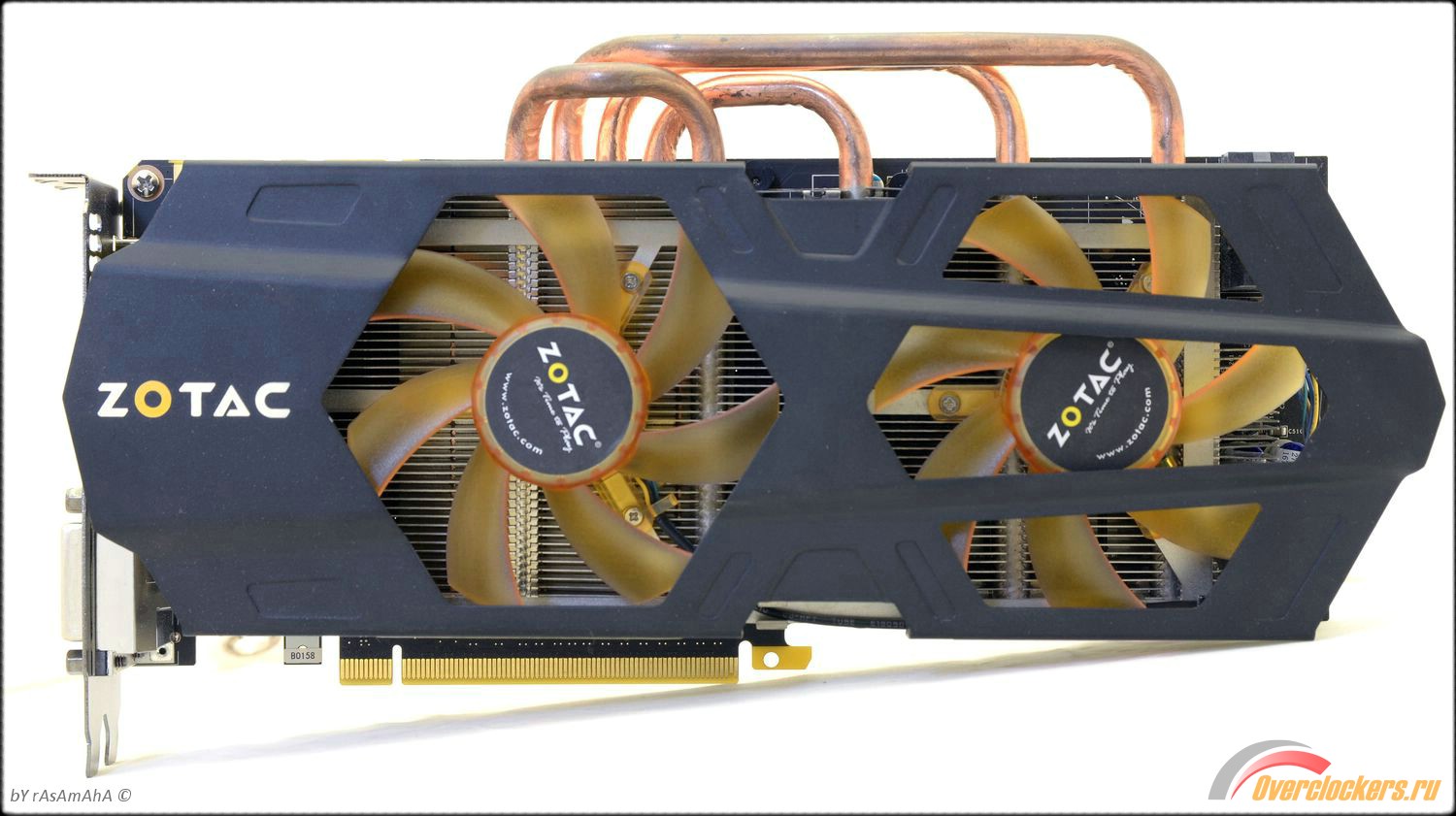

На первый взгляд, перед нами обыкновенная модель Zotac с фамильными узнаваемыми очертаниями. На задней панели расположены стандартные видеовыходы: пара DVI, HDMI и DP. По этой причине лишние переходники, например, mini DP или mini HDMI, вам вряд ли понадобятся. Да и зачем их вкладывать в комплект, когда порты выведены в нормальном виде? Я целиком и полностью поддерживаю подобное решение. Судите сами.

Каждый раз, когда вы распаковываете видеокарту и обнаруживаете вместо привычных портов очередную находку маркетинга в виде уменьшенных версий разъемов, вы задаете себе вопрос: «А есть ли переходники в комплекте?» Допустим, их нет, а у вас несколько мониторов. Для GTX 680 проблема решена еще на этапе создания разводки печатной платы: на ней установлено сразу два DVI, а тем, кому нужен мультимедийный порт (HDMI), не придется искать очередной переходник.

Помимо этого в комплекте нашлось место пусть и немного устаревшим, но все же играм, целым трем цифровым копиям! Щедрость в нынешнее время.

Печатная плата

250x140  21 KB. Big one: 1500x841  191 KB 250x140  29 KB. Big one: 1500x841  361 KB

Даже без снятия системы охлаждения заметно, что перед нами эталонный дизайн GTX 680, который рекомендует использовать сама NVIDIA. За этим скрывается сразу несколько причин. Во-первых, большая экономия времени и денег, нет надобности загружать инженеров созданием эксклюзивной печатной платы. Нет необходимости проводить специфические тесты на совместимость, электромагнитные излучения и многие другие тесты. Не надо тратить драгоценное время, упуская выгоду выйти на рынок в числе первых.

Минусы, к сожалению, никуда не делись. Как вы помните, NVIDIA, руководствуясь собственными размышлениями и общим ограничением максимального TDP, создала плату лишь с четырьмя фазами питания GPU. Для профессионального оверклокера этого явно мало, но я уверен, что для среднего разгона их хватит. К тому же на рынке присутствует множество оригинальных плат и, в конце концов, если вы противник референсных карт, то можете выбрать себе подходящую под ваши запросы модель. Лично я не вижу большой проблемы в сокращении количества фаз, да и эталонный вариант всегда будет совместим с массой программ для разгона. В итоге плюсы немного, но все же перевешивают минусы.

250x121  24 KB. Big one: 1500x725  299 KB

После снятия системы охлаждения открывается истинный формат карты. На Zotac GTX 680 AMP! две фазы питания памяти расположены сверху печатной платы. Вопреки привычному разделению питания на MEM и PLL, инженеры NVIDIA не выделяют отдельный ШИМ-контроллер, используя комбинированное питание.





ШИМ-контроллер питания графического процессора – Richtek RT8802A, он поддерживает управление до пяти фаз. В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменениям напряжений как GPU, так и памяти.

400x399  34 KB

Графический процессор GK104 площадью ~294 мм2 размещен на текстолитовой подложке на 11-й неделе 2012 года. Вместо привычной цельной пластины кремниевый кристалл защищен металлической рамкой по периметру.

Восемь микросхем памяти производства Hynix с шиной обмена данных 256 бит и плотностью 2 Гбита распаяны по сторонам от GPU, они маркированы как H5GQ2H24MFR-R0C и рассчитаны на частоту до 1500 МГц (эффективная частота 6000 МГц).

Штатные частоты Zotac GTX 680 AMP! составляют соответственно 1111 МГц (Turbo Boost до 1176 МГц) и 1652 МГц для графического процессора и памяти. Финальная формулировка фаз питания звучит так: 4+2+1 (GPU/MEM/PLL).

393x485  25 KB

Заявленная частота совпадает с реальной. Вопрос только в том, будет ли она держаться в стресс-тесте Furmark. В играх все просто, зачастую Boost частота вовсе не означает максимальную, чаще диапазон составляет от 1111 МГц до 1150 МГц.

Система охлаждения

400x316  34 KB. Big one: 2500x1972  603 KB

Система охлаждения Zotac GTX 680 AMP! состоит из нескольких частей и первым делом в глаза бросаются ее размеры. Да, в списке компаний, использующих сразу три слота, Zotac не одинока. Но постепенно разработчики начинают понимать, что пора отходить от такого стиля. Ведь материнские платы, у которых стандартное размещение PCI-e слотов подразумевается через один, встречаются довольно часто. В таком случае вы теряете возможность задействовать второй PCI-e 8x разъем.





Второй интересный момент можно заметить, лишь обладая зорким глазом. Посмотрите внимательно, чего не хватает в системе охлаждения? Концентрирую ваше внимание на отверстиях под тепловые трубки, нашли? Да, действительно, в одном из них нет тепловой трубки, а общее количество установленных трубок равно четырем. Почему инженеры отказались от пятой? Ответ очень прост.

250x166  18 KB. Big one: 1500x994  183 KB

В основание радиатора встроена испарительная камера, которая куда важнее, нежели пятая нога, извините, трубка. Благодаря ей тепло равномерно переносится на рабочую поверхность трубок, к тому же, они еще и расплющены в нужных местах.

250x82  12 KB. Big one: 1500x491  111 KB

Разработчики заранее заложили большое расстояние между ребрами, обеспечив хорошую продуваемость конструкции. Такое решение обусловлено присутствием небольших радиаторов на микросхемах памяти и системе питания. Поскольку основной радиатор занимает практически все пространство, то их высота оказывается ниже той, на которую рассчитываешь.

250x123  23 KB. Big one: 1500x735  256 KB

Стоит отметить, что теплорассеиватель VRM накрывает не только силовые транзисторы, но и цепь питания памяти, что не менее важно. Для соблюдения горизонтальности и устранения перекоса радиатора в конце платы подложен резиновый буфер. Внимание к мелочам никогда не значилось в характеристиках Zotac, но над системой охлаждения модели AMP! компания поработала хорошо.

Заканчивается конструкция кожухом и парой вентиляторов.

224x250  23 KB. Big one: 1000x1114  143 KB

Сам кожух легко снимается и позволяет чистить ребра радиатора от пыли без снятия системы охлаждения с видеокарты.
