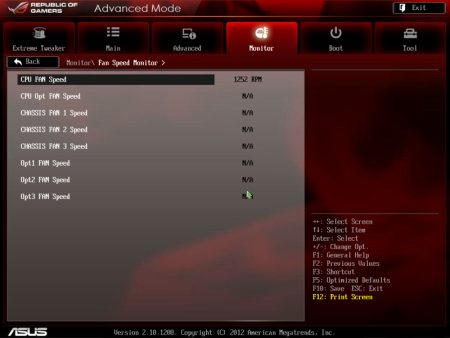

Fan Speed Monitor.

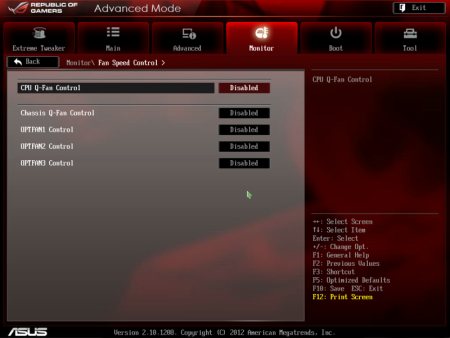

Fan Speed Control.

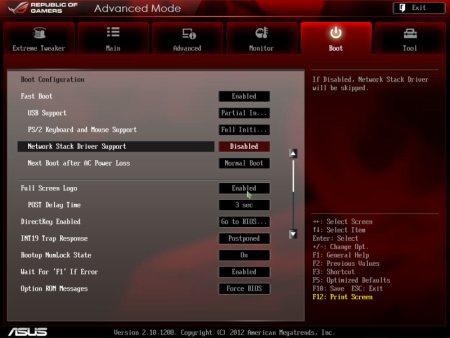

Далее следует вкладка Boot.
реклама

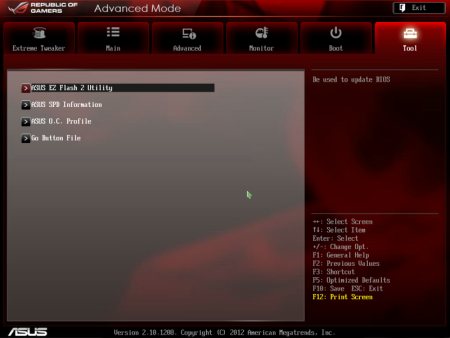

В конце находится раздел Tool, за которым скрываются четыре ссылки.

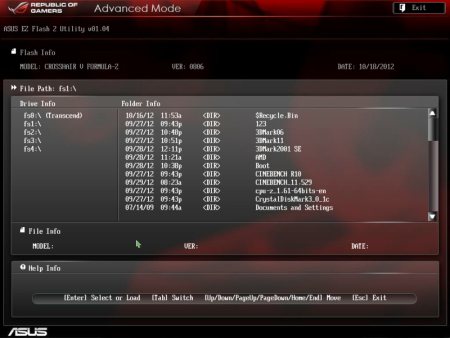

ASUS EZ Flash Utility.

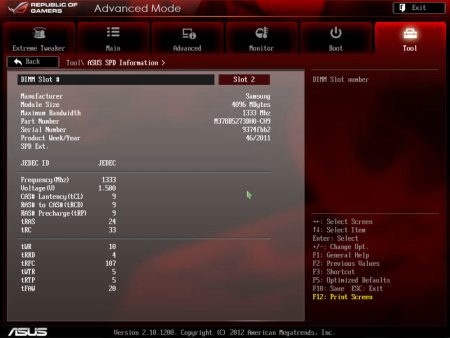

ASUS SPD Information.

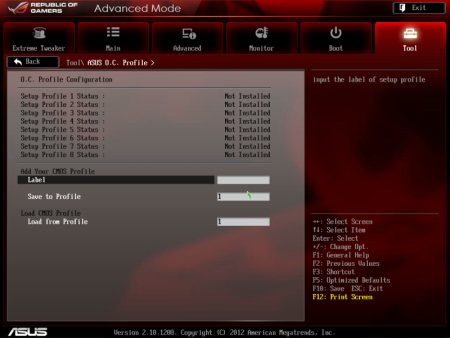

ASUS OC Profile.
реклама

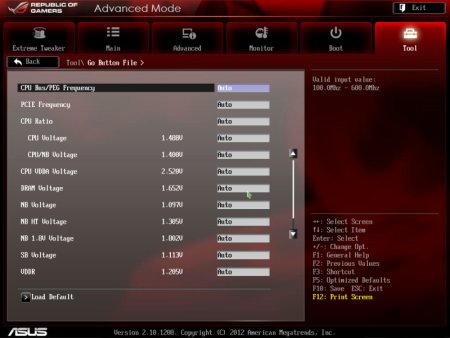

GO Button File.
Легко заметить, что на последней странице составляется профиль, который можно активировать, нажав соответствующую кнопку на плате.
Тестовый стенд
Тестирование материнской платы ASUS Crosshair V Formula-Z происходило в составе следующего стенда:
- Процессор: AMD FX-8350 (4000 МГц, в режиме турбо 4200 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-4;
- Материнская плата: ASUS Crosshair V Formula-Z, версия BIOS 0806;
- Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: Sapphire HD 7970 Vapor-X GHz Edition (1050/6000 МГц (ядро/память));
- Накопитель SSD: Corsair Performance PRO 256 Гбайт;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Разгон и тепловой режим
Первые опыты разгона были осуществлены еще при подготовке материала, посвященного анонсу процессоров Vishera. По той же ссылке можно ознакомиться с результатами тестирования, поскольку оно проводилось как раз на этой плате. Тогда я решил не рисковать и не поднимать напряжение на FX-8350 выше 1.45 В.
На этот раз значение напряжения CPU было увеличено для того, чтобы подобраться к пределу системы охлаждения. Если точнее - к такому режиму, при котором она уже перестанет справляться с возросшим тепловыделением и стабильности не будет. И если для покорения частоты в 4700 МГц вполне достаточно 1.45 В, то ее увеличение всего на 100 МГц требует уже 1.5 В на ядрах и 1.35 В на CPU/NB. А чтобы добиться 4.9 ГГц и вовсе пришлось задрать напряжение до 1.525 В, что уже на грани возможностей системы охлаждения.

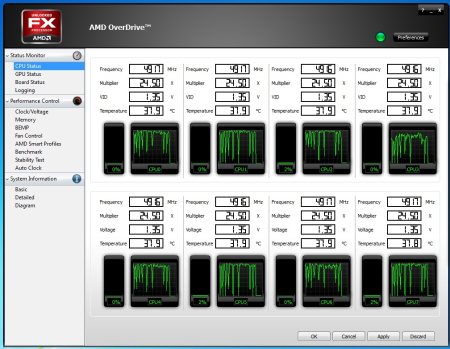

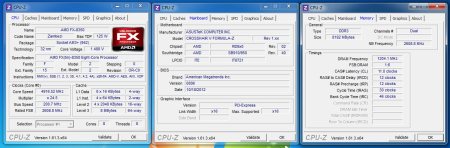

Процессор продолжает загружать систему вплоть до 5100 МГц, но стабильности уже нет. Что касается системной шины, то результат улучшить не удалось, он по-прежнему составил 300 МГц. Частоты шин NB и HT были увеличены до 2600 МГц. После прошивки последней версии BIOS 0806 чуть лучше заработала память. Ее удалось завести на частоте 2400 МГц с таймингами 11-12-12-30-1T. Мониторинг работы процессора возможен при помощи утилиты AMD OverDrive.
Она отображает значения для каждого из ядер, при этом напряжение показывает неверно. При разгоне и в нагрузке процессору легко удается перевалить за 80°C даже при использовании такого кулера как Noctua NH-D14.
Как чувствуют себя в разгоне силовые элементы и микросхемы логики? Для этого надо посмотреть на температуры всех радиаторов.
|
(стандарт/разгон) |
(стандарт/разгон) |
Верхний радиатор |
|
|
Боковой радиатор |
|
|
Радиатор северного моста |
|
|
Радиатор северного моста |
|
|
Запредельных показателей нет. Отчасти этому способствует хорошая продуваемость корпуса. А вот от процессорного кулера действительно идет тепло как от печки. Последний раз мне доводилось встречать подобное только на разогнанном Core i7-3930K.
реклама
Встроенный звук
Звуковой кодек представлен микросхемой Realtek ALC898. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
Несмотря на некоторое подобие изоляции и внедрение «волшебных» конденсаторов, нельзя сказать, что звук достигает уровня карт Creative X-Fi или ASUS Xonar. Да, звучание чистое, без посторонних шумов, но дела по-прежнему обстоят неважно с низкими частотами, позиционированием в играх и погружением в среду при просмотре кинофильмов. Хотя звуковое решение и рассчитано на геймеров, на мой взгляд, для этих целей кодек Realtek ALC898 подходит меньше всего. Поэтому чуда не произошло.
Заключение
Что же мы получаем в итоге? На этот вопрос ответ можно дать, лишь задумавшись о другом: для кого эта плата предназначена? Да тут даже школьник поймет, что для геймеров - любителей компьютерных игр. Во всяком случае, это следует из названия и позиционирования самой линейки Republic Of Gamers. Если это так, то модель ASUS выглядит не в самом лучшем свете.
Для начала, не всякий любитель побегать в виртуальных мирах дружит с разгоном, а эта плата не оставляет компромиссов. Только ручной разгон и только с прицелом на достижение максимальных результатов. Автоматические предустановки тоже есть, но они не очень эффективны и лишь незначительно повышают частоту. Использование сетевого контроллера Intel - не больше чем маркетинговый ход, иначе половину материнских плат на платформе LGA 1155 можно отнести к игровым. Да и что принципиально меняется? Ping остается без изменений, единственное отличие - более эффективно работает QoS при той же пропускной способности канала.
Может быть, звук стал лучше? Ведь Supreme FX III это еще и изоляция от основной печатной платы. Все так, но здесь по-прежнему установлен Realtek ALC898. Он хорошо воспроизводит музыку, но плохо справляется с объемными сценами. К тому же наверняка не всех профессиональных геймеров устроит платформа AMD. Много ли существует игр, способных задействовать все восемь ядер процессора AMD FX-8350 (для Sempron 145 покупка такой платы очень сомнительна)? Вот так потихоньку, по каждому пункту, понимаешь, что материнская плата не предназначена для геймеров.

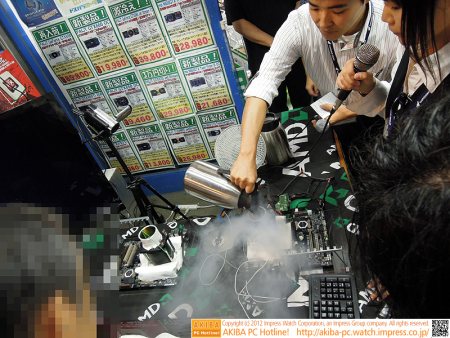

Удел материнской платы ASUS Crosshair V Formula-Z - это разгон, бенчмарки, рекорды с использованием экстремального охлаждения. Об этом свидетельствует инструментарий устройства, призванный максимально упростить процесс оверклокинга именно при криогенном охлаждении. Однако и здесь не все так гладко. Например, система питания процессора ничем не отличается от оной на ASUS Sabertooth 990FX R2.0, стоимость которой куда ниже, а значит, она часто будет встречаться на подобных снимках.
Вот и получается, что новинка всем хороша, но подходит лишь для узкой аудитории покупателей.
Плюсы:
- Четыре слота PCI-e x16;
- Хорошие разгонные возможности;
- Качественная элементная база и исполнение;
- Поддержка самых современных интерфейсов;
- Специальные режимы для экстремального разгона;
- Множество индикаторов-светодиодов для диагностики;
- Поддержка мультиграфических технологий: CrossFireX и SLI.
- Явных нет.
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Crosshair V Formula – Z.
