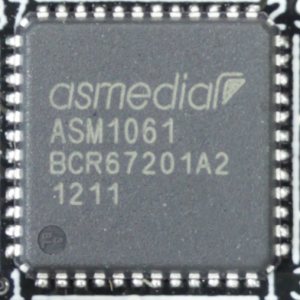

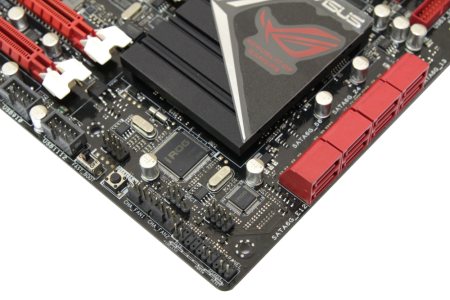

Шесть из них реализованы интегрированным в южный мост контроллером, а еще два - отдельной микросхемой Asmedia ASM1061, которая распаяна неподалеку.
Еще одна такая же микросхема находится недалеко от задней панели, где можно обнаружить два порта eSATA. В правом нижнем углу расположился разъем для подключения кнопок и индикаторов корпуса.
Слева от него размещена кнопка Direct Key, которая позволяет войти в BIOS.
реклама

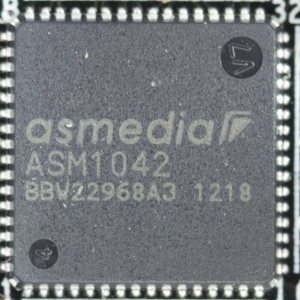

По соседству находится переключатель для активации режима быстрой загрузки. Правее расположены две колодки USB 2.0 для подключения четырех устройств. Еще восемь разъемов этого стандарта достались задней панели. Там же можно найти еще четыре порта USB 3.0, представленные двумя контроллерами Asmedia ASM1042.

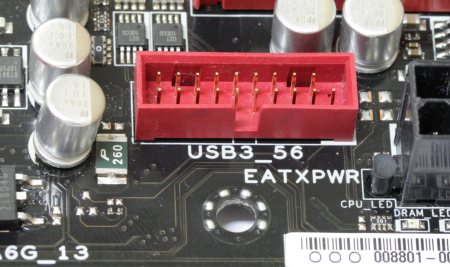

Вдобавок есть еще одна колодка этого стандарта, для подключения двух устройств. Для ее реализации снова пришлось задействовать Asmedia ASM1042, уже третью по счету на этой плате.
Колодка распаяна недалеко от основного коннектора питания ATX.

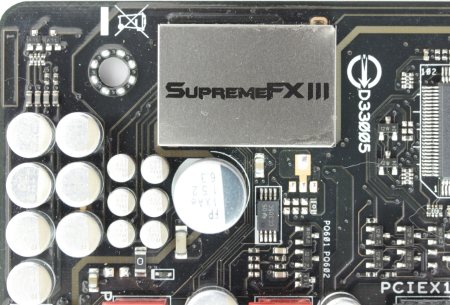

Левый нижний угол и часть того же края выделены под звуковой кодек. Его границы отмечены специальной полоской шириной около 2 мм, которая также является печатной платой, но без слоев металлизации, поэтому просвечивается насквозь. С обратной стороны по периметру этой границы распаяны красные светодиоды. При подаче питания на плату они начинают излучать свет и подсвечивать эту полоску.
реклама
Несмотря на все эти навороты и защитную металлическую крышку сверху, известно, что здесь используется микросхема Realtek ALC898.

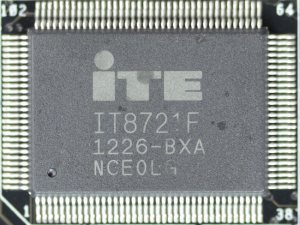

Чуть выше находится контроллер ввода/вывода ITE IT8721F.

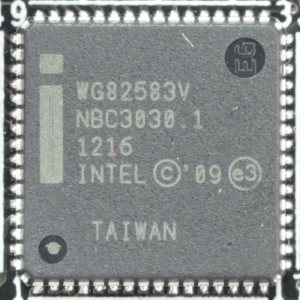

Установленный сетевой адаптер не назовешь заурядным для материнских плат на платформе AMD, поскольку он представлен микросхемой Intel WG82583V.

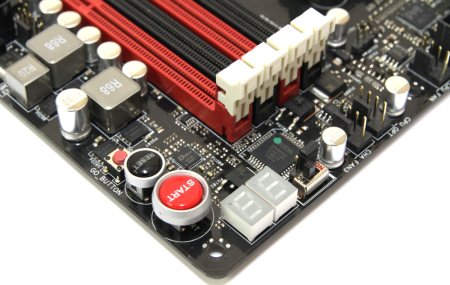

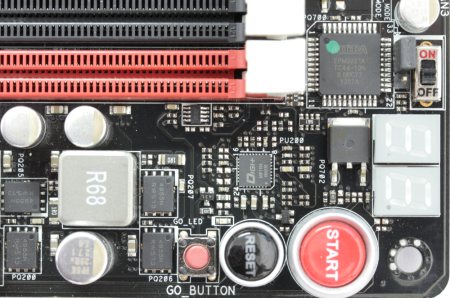

В правом верхнем углу можно найти некоторое подобие блока управления.
В него входят три кнопки, переключатель, джампер и сдвоенный семисегментный индикатор загрузки POST-кодов.
Power и Reset оборудованы светодиодами и подсвечиваются просто при подаче напряжения на плату.
Рядом разместилась кнопка GO Button, у которой есть два предназначения. Во-первых, она включает функцию MemOK!. Во-вторых, позволяет активировать специально записанный в BIOS профиль. Джампер LN2 переводит плату в режим для экстремального разгона, а переключатель Slow Mode запускает одноименную функцию, помогающую при этом улучшить стабильность.

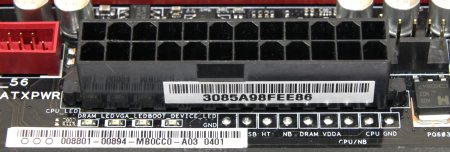

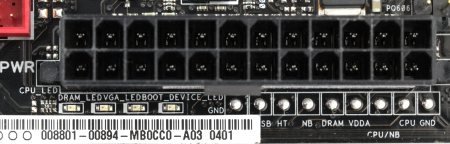

Кроме этого на плате распаяно множество различных светодиодов. Группа, состоящая из четырех штук красного свечения, расположилась рядом с основным коннектором питания ATX.
реклама
Каждый из них отвечает за инициализацию основных компонентов системы. Неподалеку находятся площадки для замера напряжения на различных шинах.

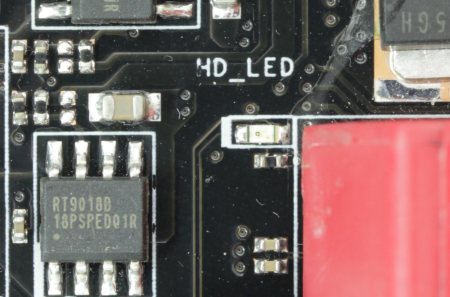

Еще один светодиод желтого свечения установлен чуть ниже, за разъемами SATA.

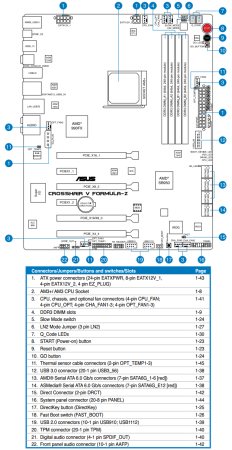

Он показывает активность при работе с жестким диском. Остальные разъемы, а также их расположение можно посмотреть на прилагаемой ниже схеме.

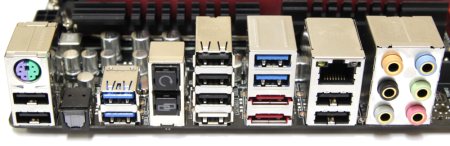

Теперь посмотрим, что разместилось на задней панели.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 3.0;
- Восемь разъемов USB 2.0;
- Два разъема eSATA;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Кнопка BIOS Flashback;
- Переключатель ROG Connect.
