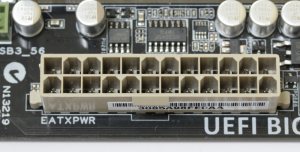

Питание на плату подается через основной 24-х и дополнительный 8-ми контактный ATX разъем.
Такое сочетание встречается уже довольно часто.
Для поддержки оперативной памяти типа DDR3 на плате распаяно четыре слота. Для удобства каждая пара каналов выделена одним цветом. Также для простоты установки с одной стороны находится фиксатор, а с другой защелка. Стоит отметить, что при использовании громоздкой системы охлаждения типа Noctua NH-D14 могут возникнуть проблемы совместимости с высокими радиаторами модулей памяти.
Производителем заявлена поддержка режимов работы DDR3 1066/ 1333/ 1600/ 1866/ 2133 (разгон)/ 2400 (разгон) МГц со штатным напряжением 1.5 В. Максимально допустимый объем составляет 32 Гбайта, он рассчитывается по формуле 4 х 8 Гбайт.
реклама

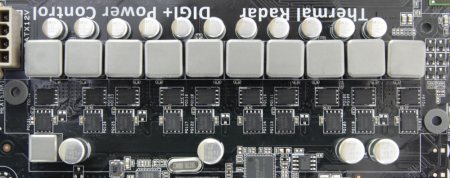

Схема питания процессора выполнена по формуле 8+2 фазы.

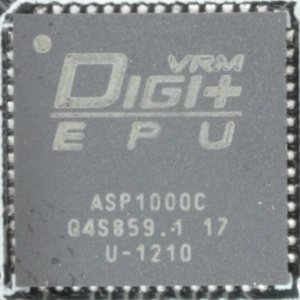

ШИМ-контроллер традиционно замаскирован под фирменными маркировкой и обозначением. Так здесь это микросхема Digi+ EPU ASP1000C.

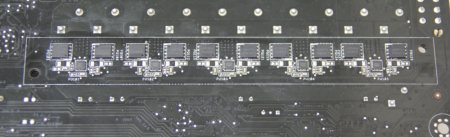

Часть силовых элементов размещена с обратной стороны.

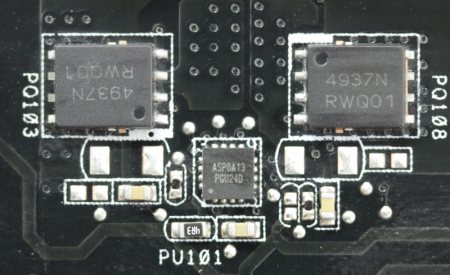

В частности здесь находятся драйвера с маркировкой ASP0A13.
реклама
На каждую фазу питания приходится по одному транзистору типа Low Rds(on) производства компании ON Semiconductor 4955N и по два 4937N.
Применены катушки индуктивности в ферритовых корпусах, все конденсаторы твердотельные.

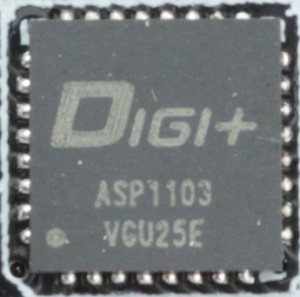

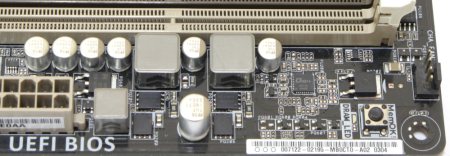

Рядом со слотами памяти находится еще один ШИМ-контроллер с надписью Digi+ ASP1103.

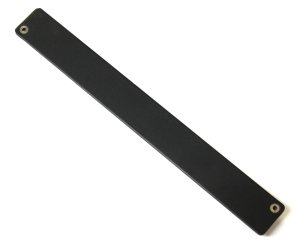

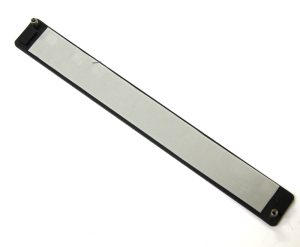

Транзисторы (как с лицевой, так и с обратной части) накрыты элементами системы охлаждения. Сзади их закрывает небольшая пластинка из алюминиевого сплава с серой терморезинкой и двумя стальными направляющими втулками.

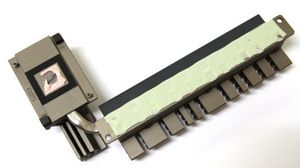

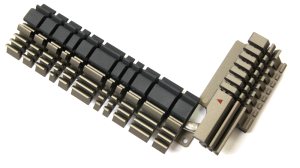

Они проходят через отверстия в печатной плате, а крепление осуществляется с лицевой стороны. Там силовые элементы накрыты большим радиатором, который соединяется тепловой трубкой с еще одним.

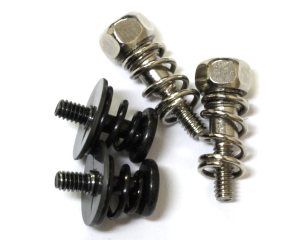

В качестве термоинтерфейса используется мягкая термопрокладка толщиной около 1 мм, но под воздействием прижимной силы она прорывается практически насквозь. Крепление этих двух радиаторов осуществляется двумя парами подпружиненных винтов.

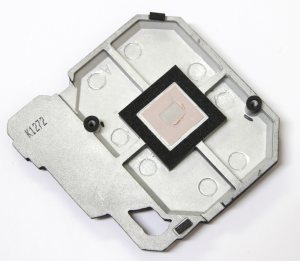

Серебристые закручиваются с лицевой части во втулки задней пластинки. Черные крепятся с обратной стороны к чипсетному радиатору. Он состоит из двух частей: основания и тела с ребрами. В последнем проделан желоб для тепловой трубки. По периметру места контакта предусмотрена квадратная черная рамка из мягкого пористого материала, чтобы избежать перекоса. В качестве термоинтерфейса используется розовая «терможвачка». Хорошо видно, что при демонтаже она практически полностью отвалилась. Дело в том, что поверхность обоих радиаторов шероховатая, поэтому к ней она плохо прилипает.

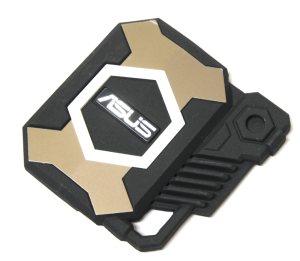

Еще один радиатор находится на южном мосту AMD SB950.
реклама
Он также изготовлен из алюминиевого сплава, а наружная поверхность шероховатая. Эта технология называется CeraMIX!, она позволяет лучше организовать теплообмен с воздухом, поскольку у такой поверхности площадь теплоотвода получается больше, чем у гладкой.

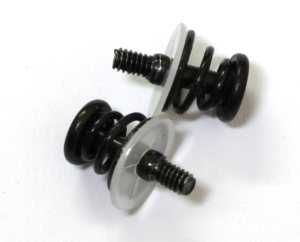

В качестве термоинтерфейса здесь применена все та же розовая «терможвачка». Крепление осуществляется двумя подпружиненными винтами с обратной стороны.

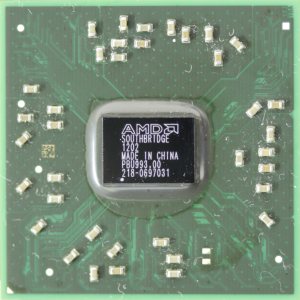

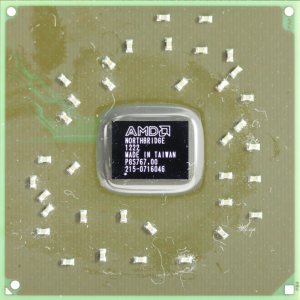

Под радиаторами прячется тандем логических микросхем AMD 990FX и SB950.
На плате можно обнаружить четыре слота PCI-e x16.
Разумеется, здесь реализовано второе поколение этого интерфейса. На самый верхний разъем постоянно выделяется шестнадцать линий, а на второй (черный) - четыре. Оставшиеся два делят еще шестнадцать линий пополам. Это происходит в том случае, если в нижний устанавливается устройство. Если же нет, то все эти шестнадцать линий идут на третий слот. В итоге при установке двух видеокарт формула подключения будет x16+x16, а в случае трех - x16+x8+x8. Поддерживаются мультиграфические режимы SLI и CrossFire. Кроме четырех слотов PCI-e x16 есть один разъем PCI-e x1 и один обычный PCI.

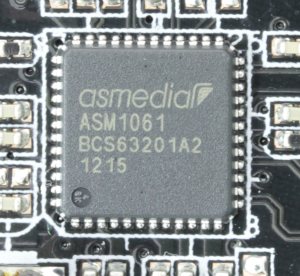

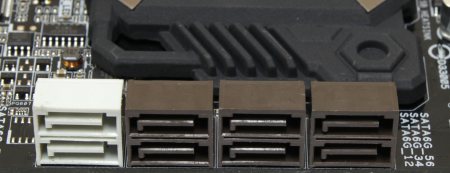

Для поддержки накопителей и приводов на плате предусмотрено восемь портов SATA 6 Гбит/с. Шесть из них реализованы интегрированным в южный мост контроллером, а еще два - отдельной микросхемой Asmedia ASM1061, которая распаяна неподалеку.
Еще одна Asmedia ASM1061 размещена за разъемами задней панели, где есть два порта eSATA.
